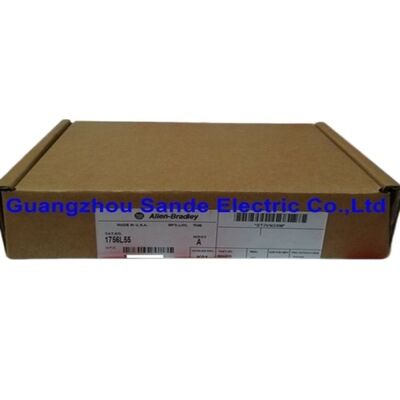

Le processeur ControlLogix 1756L55 1756 L55

1756-L55 | Processeur ControlLogix Logix5555 — Pas de mémoire intégrée / Ajouter une carte 1756-M / 250 E/S locales / EtherNet/IP ControlNet DeviceNet / 0–60 °C / 0,34 kg

Pas de mémoire intégrée – la caractéristique principale du 1756-L55

La plupart des processeurs ControlLogix plus récents intègrent la mémoire de programme et de données directement dans le module processeur. Le 1756-L55 ne le fait pas. Il nécessite une carte mémoire distincte de la série 1756-M installée à côté du processeur dans le même emplacement du châssis.

La carte mémoire s'installe à l'intérieur du module 1756-L55. Le 1756-L55 occupe un emplacement de châssis ; la carte mémoire fait partie du même assemblage physique. Les options de mémoire couvrent une large plage de capacités :

Pour les applications où la batterie de secours n'est pas souhaitable (panneaux pour zones dangereuses, équipements mobiles, installations avec des cycles de maintenance peu fréquents), les cartes mémoire non volatile 1756-M22/M23/M24 conservent le contenu du programme sans batterie, éliminant ainsi l'exigence de remplacement programmé.

Spécifications clés

Échelle — 250 modules d'E/S locaux, 4 800 points distribués

Le 1756-L55 fonctionne au sein de l'architecture d'E/S distribuées ControlLogix. Jusqu'à 250 modules d'E/S locaux peuvent être montés sur des fonds de panier de châssis ControlLogix accessibles à ce processeur. Pour les applications distribuées (E/S distantes via EtherNet/IP, ControlNet ou DeviceNet), le total atteint 4 800 points d'E/S distribuées. La communication du fond de panier fonctionne jusqu'à 5 Mbps, prenant en charge les mises à jour d'E/S en temps réel sur une configuration d'E/S dense.

Le réseau de communication n'est pas intégré au 1756-L55 lui-même. La connectivité réseau provient de modules de communication de la série 1756 installés dans des emplacements de châssis adjacents :

• EtherNet/IP :Modules 1756-ENET ou 1756-ENBT
• ContrôleNet :Modules 1756-CNB ou 1756-CNBR
• AppareilNet :Module 1756-DNB

Cette approche de communication modulaire permet de configurer le même processeur 1756-L55 pour différentes topologies de réseau — EtherNet/IP uniquement, anneau ControlNet, hybride multi-réseau — en sélectionnant les modules de communication appropriés.

Scénarios d'application

Chaîne de montage automobile :Châssis ControlLogix avec carte mémoire 1756-L55 et 1756-M13 (1,5 Mo) exécutant une logique séquentielle complexe pour le soudage, le serrage et la manutention des matériaux. EtherNet/IP via le module 1756-ENBT connecte les contrôleurs de robot et les systèmes de vision. ControlNet via 1756-CNB gère les mises à jour d'E/S déterministes vers les stations d'E/S distantes sur toute la ligne.

Usine de traitement des eaux :1756-L55 avec 1756-M12 (750 Ko) gérant le séquençage des pompes, le contrôle des vannes et la surveillance de la boucle PID. DeviceNet via 1756-DNB intègre des variateurs de vitesse ; EtherNet/IP connecte le système SCADA et les panneaux HMI.

Production d'aliments et de boissons :1756-L55 avec 1756-M22 (NVRAM, pas de batterie) dans un panneau d'environnement de lavage. La mémoire non volatile élimine la planification du remplacement de la batterie dans un endroit difficile d'accès.

FAQ

Q1 : Le 1756-L55 peut-il fonctionner sans carte mémoire installée ?

Non. Sans carte mémoire 1756-M, le 1756-L55 ne dispose pas de stockage de programme utilisateur et ne peut exécuter aucune logique. La carte mémoire est un composant obligatoire. Le processeur et la carte mémoire forment l'ensemble CPU complet — spécifiez à la fois le 1756-L55 et la carte 1756-M appropriée lors de la commande ou du remplacement d'un système.

Q2 : Quels logiciels de programmation et quels langages le 1756-L55 prend-il en charge ?

RSLogix 5000 est l'environnement de programmation du 1756-L55, avec connexion via le port de programmation RS-232C ou via un module de communication EtherNet/IP ou ControlNet. RSLogix 5000 prend en charge les schémas à contacts, les diagrammes de blocs fonctionnels, les textes structurés et les diagrammes de fonctions séquentielles conformément à la norme CEI 61131-3. Pour les révisions plus récentes du micrologiciel, Studio 5000 Logix Designer fournit les mêmes langages de programmation avec une interface mise à jour.

Q3 : Quand la batterie 1756-BA1 doit-elle être remplacée et que se passe-t-il en cas de panne ?

Le remplacement de la batterie est recommandé environ tous les 1 à 2 ans, en fonction de la température ambiante et de l'utilisation. Le contrôleur génère un avertissement de batterie faible via son état de défaut avant que la batterie n'atteigne une décharge critique. Si la batterie tombe complètement en panne dans une configuration de mémoire standard (non NVRAM), le programme stocké dans la SRAM volatile est perdu lors du prochain cycle d'alimentation. Les variantes de mémoire non volatile 1756-M22/M23/M24 ne nécessitent pas de batterie ; le contenu du programme est conservé même après une coupure de courant sans batterie.

Q4 : Le 1756-L55 est-il compatible avec le châssis ControlLogix 5570 ou 5580 actuel ?

Le 1756-L55 est physiquement compatible avec n'importe quel fond de panier de châssis ControlLogix série 1756. Cependant, la compatibilité des communications et du micrologiciel entre le 1756-L55 (processeur Logix5555) et les processeurs L7x ou L8x plus récents dans le même châssis dépend de la configuration spécifique. En pratique, le 1756-L55 est conservé dans les systèmes existants basés sur Logix5555 plutôt que mélangé avec des processeurs de nouvelle génération. Vérifiez la matrice de compatibilité du châssis et du module de communication pour les configurations multi-CPU spécifiques.

Q5 : Quelle est la différence entre le 1756-L55 (sans mémoire) et une unité configurée complète telle que le 1756-L55M12 ?

Le 1756-L55M12 est l'assemblage combiné d'un processeur 1756-L55 et d'une carte mémoire 1756-M12 (750 Ko). Le suffixe « M12 » indique quelle carte mémoire est incluse. Lors de la commande ou du remplacement, le « 1756-L55 » seul constitue le processeur nu sans mémoire ; "1756-L55M12" (ou M13, M14, M16, M22, M23, M24) indique la carte mémoire spécifique installée. À des fins de remplacement, vérifiez si le composant défectueux est le processeur, la carte mémoire ou les deux.
