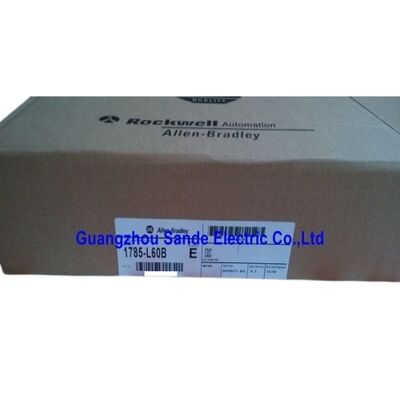

PLC-5 Processeur 1785-L60B 1785L60B 1785-L6OB

1785-L60B. PLC-5/60 processeur 64K Word SRAM / 3072 I/O / 4 DH+ / télécommande I/O / 24 racks / 92 télécommande châssis / RS-232

PLC-5/60 L'extrémité supérieure de la famille des PLC-5

Le 1785-L60B est le PLC-5/60 ′′ positionné à l'extrémité supérieure de la famille de processeurs PLC-5. Le désignateur numérique reflète la capacité de mémoire;le 5/60 avec 64K mots de SRAM se trouve au-dessus des variantes 5/40 (28K) et 5/30 (16K), fournissant une mémoire de programme et de données pour le contrôle de processus complexes et les programmes d'automatisation de machines à grande échelle.

Quatre canaux DH+/Remote I/O sont la caractéristique qui sépare le PLC-5/60 des processeurs plus petits de la famille.Chaque canal gère indépendamment soit un réseau de communication DH + (Data Highway Plus) ou un lien de scanner d'E/S à distance avec des racks d'E/S à distanceUn système PLC-5/60 peut maintenir simultanément une liaison DH+ aux bornes de programmation et

Les systèmes HMI sur un canal, une liaison d'E/S à distance avec les racks de l'armoire principale sur un second, et deux liaisons d'E/S à distance supplémentaires avec les racks distribués dans les sections éloignées de la machine. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

Jusqu'à 92 châssis d'E/S à distance universels élargissent la portée physique du système PLC-5/60 à plusieurs zones d'usine,avec une capacité totale de 3072 I/O couvrant même des installations de processus denses avec des centaines d'instruments de terrain et d'actionneurs.

Principales spécifications

Quatre canaux DH+/Remote I/O

Chacun des quatre canaux de communication du 1785-L60B fonctionne indépendamment.

• Le canal 1 (DH+):Se connecte au réseau DH+ partagé avec les postes de travail de programmation et les serveurs ControlView/WonderWare SCADA.
• Chaîne 2 (entrée/sortie à distance):Scane les racks d'entrée/sortie à distance dans la salle électrique.
• Canal 3 (entrée / sortie à distance):Scane les racks d'entrée/sortie à distance à 100 mètres du panneau principal.
• Canaux 4 (entrée / sortie à distance):Scane un troisième groupe de racks dans une section de traitement séparée.

Les quatre canaux fonctionnent simultanément et le programme PLC-5/60 accède à toutes les données d'E/S par le biais de la même image d'E/S unifiée, quel que soit le canal par lequel chaque rack communique.

Scénarios d'application

Contrôle de l'usine de traitement ancienne:Systèmes chimiques, de traitement de l'eau ou de traitement des aliments construits autour de l'architecture PLC-5. Le 1785-L60B restaure le processeur sans modifier le câblage installé du rack d'entrée/sortie à distance, le réseau DH+,ou liens de communication SCADA.

Systèmes de manutention de gros matériaux:Réseaux de convoyeurs avec des racks d'entrée/sortie distants distribués à chaque section de la machine, tous gérés à partir d'une centrale 1785-L60B.Un processeur de remplacement remet le système en marche avec le programme chargé depuis le module de sauvegarde EEPROM.

Intégration HMI multicanal et de commande:Les canaux DH+ desservent les terminaux de l'opérateur PanelView à plusieurs endroits tandis que les canaux d'E/S à distance gèrent les deux types de communication à partir d'un seul processeur.

Questions fréquentes

Q1: Comment le PLC-5/60 se compare-t-il au PLC-5/40 et au PLC-5/80 au sein de la famille?

Le PLC-5/30 fournit 16K mots et 2 canaux DH + / RIO. Le PLC-5/40 fournit 28K mots et 2 canaux. Le PLC-5/60 (ce processeur) fournit 64K mots et 4 canaux.Le PLC-5/80 s'étend à 100K mots et 4 canauxLe modèle correct dépend de la taille du programme du système installé et du nombre de canaux de communication indépendants requis.Le remplacement d'un 5/60 par un 5/40 réduit la mémoire et la capacité de communication.; un remplacement direct 5/60 est la bonne pièce de rechange.

Q2: Comment le programme est-il préservé lors du remplacement du 1785-L60B?

Si un module de mémoire de 1785 MJ (EEPROM) est installé, le programme et les données sont stockés de manière non volontaire sur le module de mémoire et chargés automatiquement lorsque le processeur de remplacement s'allume.Sans module de mémoire, le programme doit être téléchargé à partir d'une archive RSLogix 5 via le port RS-232 ou DH+. Vérifiez que le module de mémoire est présent et rempli avant d'arrêter le processeur défectueux.

Q3: Quelle batterie utilise le 1785-L60B, et combien de temps dure-t-il?

Le 1785-L60B utilise la batterie 1770-XYC pour la rétention de SRAM lors d'une perte de puissance.L'indicateur LED BATT émet un avertissement préalable lorsque la tension de la batterie tombe en dessous du seuil de rétention. Remplacer de manière proactive dans le cadre d'un cycle de maintenance planifié

Q4: Quel logiciel de programmation est requis pour le 1785-L60B?

RSLogix 5 est l'environnement de programmation pour la famille PLC-5.RSLogix 5 s'exécute sur les systèmes d'exploitation Windows standard avec les paramètres de compatibilité appropriés; confirmez la version du système d'exploitation prise en charge dans les notes de sortie de RSLogix 5 pour la version du logiciel installée.La connexion se fait via le canal RS-232 (en utilisant un adaptateur USB-DH+ 1784-U2DHP pour la programmation réseau DH+) ou via une carte PCMCIA 1784-PCC pour une connexion directe DH+ sur un ordinateur portable sur un matériel plus ancien.

Q5: D'où provient le 1785-L60B après l'arrêt du traitement?

Par l'intermédiaire du marché des pièces de rechange PLC-5 établi, des concessionnaires de pièces d'automatisation industrielle, des fournisseurs d'excédents testés et des services spécialisés en PLC.La plateforme PLC-5 a une très grande base mondiale installée avec des systèmes restant en service des décennies après l'installation initialeConfirmez le numéro de pièce 1785-L60B et vérifiez le type de batterie (1770-XYC) et la compatibilité du module mémoire avant de commander.
