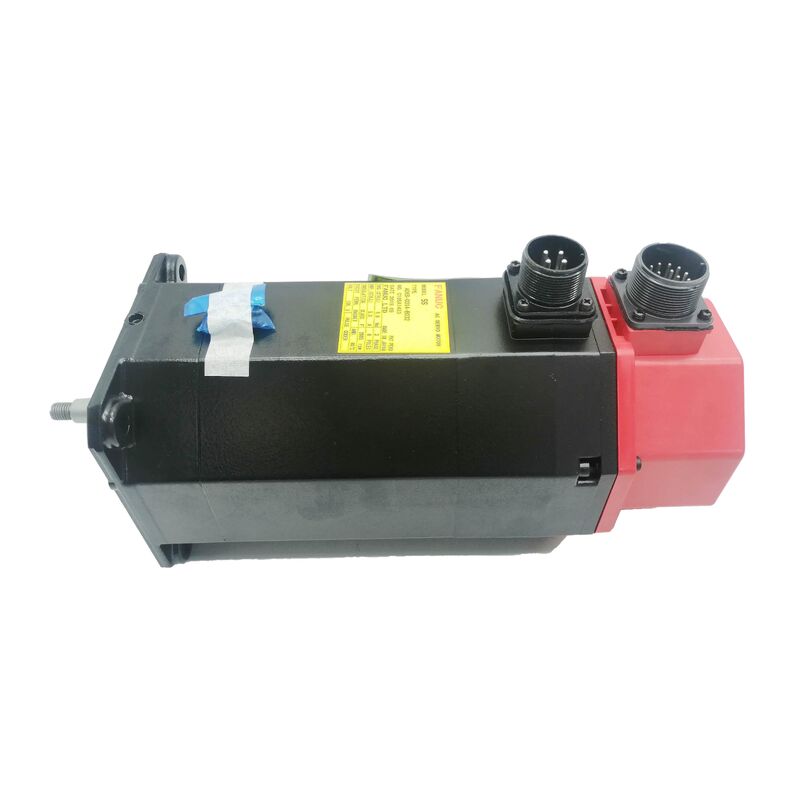

Électronique de servomoteur industriel compact FANUC A06B-0033-B577

FANUC A06B-0033-B577

Numéro de la partie:A06B-0033-B577: Les produits de base ne sont pas soumis à des exigences spécifiques.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Servo-moteur sans balai CA

Série:A06B-0033 Famille bêta

La série bêta offre des performances compactes à moindre coût

L'A06B-0033-B577 est un servo-moteur à courant alternatif de la série Beta de FANUC.La série Beta a été conçue pour offrir une qualité de servo FANUC à des applications où un coût optimiséLes moteurs bêta sont plus courts et plus légers que les moteurs équivalents de la classe Alpha, ce qui est important dans les mises en page de machines serrées où l'espace d'installation est à la prime.

Le suffixe B577 code la configuration mécanique et électrique du moteur.Les 77 chiffres spécifient l'encodeur incrémentiel i32b et la norme de protection IP. Les autocentres de l'arbre conique dans l'orifice du moyeu sont tirés en position axiale et verrouillés avec une écrousse, ce qui donne un alignement précis de l'arbre et un ajustement mécaniquement positif sans compter uniquement sur le frottement.

Le codeur i32b fournit 32 périodes de signal par révolution.L'i32b est un codeur incrémentiel: il compte à partir d'une référence zéro à chaque mise en marche et oblige la machine à exécuter un cycle de référence-retour avant d'établir la position absolue.

Compatibilité de l'installation et du lecteur

L'A06B-0033-B577 s'associe à la famille d'amplificateurs Beta de FANUC: SVU (unités d'amplificateur servo) et SVM (modules d'amplificateur servo) de la série compatibles avec les moteurs Beta.Le modèle d'amplificateur spécifique dépend de la puissance nominale du moteur et de la configuration du comptage des axes du système de propulsionVérifiez toujours que le courant nominal de l'amplificateur correspond au courant nominal du moteur avant l'appariement.

Installation de l'arbre conique: utilisez le fil de l'extrémité de l'arbre et une écrousse pour tirer le moyeu axiellement sur l'arbre conique.La charge d'impact lors des déplacements d'installation à travers l'arbre vers le codeurLes dommages causés à l'encodeur par un mauvais montage du moyeu sont l'une des causes les plus fréquentes de défaillance prématurée du moteur bêta en service.

Principales spécifications

Questions fréquentes

Q1: Quelle est la différence entre un moteur de la série Beta (A06B-0033-B577) et un moteur de la série Alpha?

Les moteurs bêta sont plus petits, plus légers et moins chers que les moteurs alpha à puissance équivalente.Les moteurs bêta sont le bon choix lorsque le coût et la taille comptent plus que le positionnement absolu ou les performances dynamiques les plus élevéesLes deux sont entièrement intégrées au servosystème de FANUC mais utilisent des familles d'amplificateurs différentes.

Q2: La machine nécessite une position absolue sans cycle de localisation.

Non, l'i32b est un encodeur incrémentiel, il nécessite un cycle de référence-retour au démarrage pour établir la référence de position de la machine.une version de codeur absolu du moteur Beta (s'il est disponible pour ce modèle) ou un moteur de la série Alpha avec un codeur d'impulsions absolu est requise.

Q3: Le moyeu de l'arbre conique est coincé après une collision de la machine. Comment le retirer?

Utilisez un tireur conçu pour les moyeux coniques de l'arbre. Ne jamais frapper l'extrémité de l'arbre ou enfoncer contre le boîtier du moteur.Si le moyeu ne sera pas libéré avec un tirant de moyeu standard, chauffer le moyeu uniformément avec un pistolet à chaleur (pas une torche) pour élargir le trou avant de tirer.

Q4: Après le remplacement par A06B-0033-B577, l'axe montre l'erreur suivante.

Confirmer les paramètres du servo-amplificateur pour le type de moteur, les spécifications de l'encodeur (i32b = 32 ppr) et les réglages du rapport de vitesse électronique.Un décalage entre le nombre d'encodeurs définis dans l'amplificateur et l'encodeur réel produit l'erreur suivanteVérifiez également que le câble de l'encodeur est correctement blindé et mis à la terre à l'extrémité de l'amplificateur.

Q5: D'où proviennent les servomoteurs de la série Beta?

Les moteurs FANUC Beta sont disponibles sur le marché des pièces détachées CNC ¥ nouveaux surplus, testés et réaménagés et services de reconstruction de moteurs.Confirmer le numéro complet de pièce, y compris le suffixe (A06B-0033-B577) sur la plaque d'immatriculation avant d'accepter la livraisonLes services de reconstruction couvrent le remplacement de l'encodeur, le remplacement du roulement, les nouveaux joints et la restauration de l'arbre.
