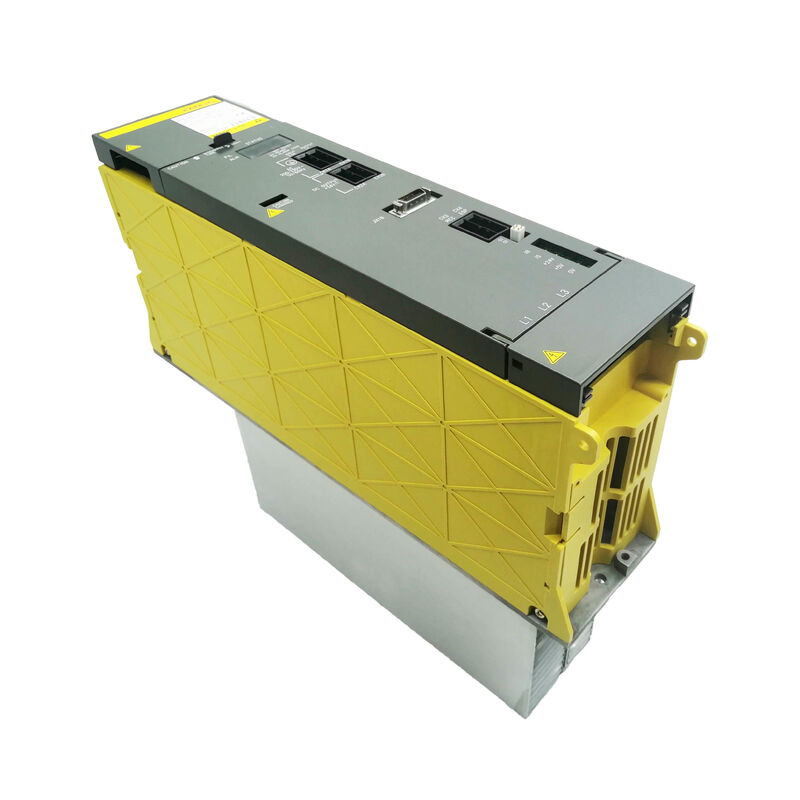

Fanuc A06B-6077-H111 ∞ Module d'alimentation Alpha PSM-11 ∞ 90 mm, 13,2 kW, 150A Transistor, CNC et applications robotiques, deux variantes de dissipateur de chaleur ∞ Spécification et guide d'approvisionnement

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est un module d'alimentation de la série alpha de 13,2 kW de 90 mm de largeur qui alimente des systèmes d'entraînement alpha compacts dans deux domaines d'application distincts: machines-outils CNC et robots industriels Fanuc.

Cette empreinte à double application est importante lors de l'approvisionnement en unités de remplacement,parce qu'un PSM-11 retiré d'un centre d'usinage désaffecté peut avoir accumulé un historique d'exploitation très différent de celui retiré d'une installation de robot, différents modes de travail, différentes conditions ambiantes.

La compréhension des spécifications du module et des variables impliquées dans l'approvisionnement d'un remplacement en toute confiance est au centre de cet article.

Le PSM-11 contient un seul module de transistor 150A à l'intérieur.

C'est un détail pratique qui le distingue du plus petit PSM-5.5 (A06B-6077-H106) et de la série A06B-6087 plus grande qui commence au PSM-15.

Le transistor de 150 A fournit au module un espace de tête de courant transitoire à une entrée CA nominale de 49 A, le transistor fonctionne bien en dessous de sa capacité maximale,qui contribue à une bonne durée de vie générale du module dans des conditions de fonctionnement normales.

La puissance de sortie continue de 13,2 kW est ce que le transistor peut supporter thermiquement, pas la limite électrique du dispositif de commutation lui-même.

Il existe deux versions matérielles.

Révision Autilise une carte de câblage A16B-2202-0461.

Révision BLes deux versions utilisent le même PCB de commande (A16B-2202-0420).les deux révisions sont équivalentes dans la machine la différence de révision reflète principalement un changement de conception interne, et non une distinction de compatibilité au niveau du système.

Pour un acheteur qui achète un remplacement, l'une ou l'autre révision fonctionne dans la machine.La révision n'est pertinente que pour les travaux de réparation au niveau de la carte lorsque la carte de remplacement correcte doit être assortie à l'unité spécifique en cours de réparation.

Un élément d'information que de nombreuses listes de produits standard omettent mais qui est essentiel au fonctionnement:le PSM-11 est disponible en deux configurations différentes de dissipateur de chaleur, et les deux sont physiquement identiques à l'extérieur, sauf pour la géométrie de montage du dissipateur de chaleur à la base de l'unité.

Si la mauvaise variante est commandée, elle ne s'adaptera pas mécaniquement à l'arrangement de montage du module dans l'armoire électrique.

Avant de commander un dissipateur de chaleur de remplacement A06B-6077-H111, identifiez la variante de dissipateur de chaleur utilisée par le module d'origine et confirmez que le remplacement correspond.

Principales spécifications

90 mm de boîtier dans le contexte

Le boîtier large de 90 mm du PSM-11 est sa caractéristique physique déterminante lorsqu'il est monté dans une armoire électrique.

Le plus petit PSM-5.5 (A06B-6077-H106) utilise un châssis de 60 mm. Le PSM-15 (A06B-6087-H115) passe à 90 mm, et le PSM-26 et plus utilise 150 mm.

Le PSM-11, à 90 mm, occupe la même largeur de fente que le PSM-15 dans des armoires qui n'ont pas été spécialement conçues autour de l'empreinte PSM-5.5 de 60 mm plus étroite.

Ceci est important pour les décisions de rénovation et de mise à niveau.

Une machine construite à l'origine avec un PSM-5.5 dispose d'un boîtier électrique conçu autour de la fente de 60 mm .

À l'inverse, une machine construite pour le PSM-15 peut accepter le PSM-11 dans le même emplacement avec un espace latéral supplémentaire.

Dans les situations de réaménagement limitées par l'espace des armoires, les dimensions physiques des fentes sont souvent le facteur décisif entre les modèles PSM disponibles.

La hauteur et la profondeur du module suivent le format standard alpha PSM, ce qui rend le PSM-11 montable dans les mêmes structures de rack utilisées par les autres modules de la série alpha.

L'évier extérieur s'étend au-delà du corps du module, sa géométrie précise est ce qui varie entre les deux variantes d'évier mentionnées ci-dessus.

Les deux variantes de dissipateur de chaleur: pourquoi cela importe avant de commander

L'existence de deux configurations de dissipateur de chaleur physiquement distinctes sur l'A06B-6077-H111 n'est pas largement documentée dans les listes de produits standard,mais il est pratiquement significatif pour quiconque installant un remplacement dans une machine.

Le dissipateur de chaleur se fixe à la base/à l'arrière du module et s'interface avec la structure de montage de l'armoire électrique.

Les deux variantes présentent des motifs de trous de montage ou des géométries de fixation différents, qui ne sont pas interchangeables sans modification du montage de l'armoire, ce qui ne constitue pas une approche de réparation appropriée.

Avant de passer une commande de remplacement A06B-6077-H111, photographier la géométrie de montage du dissipateur de chaleur du module d'origine depuis l'arrière et le bas, et fournir ces informations au fournisseur.Les spécialistes réputés de l'échange PSM-11 pourront confirmer quelle variante ils fournissent..

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

Si la configuration du dissipateur de chaleur du module d'origine ne peut être confirmée (le module a déjà été retiré et les informations ne sont pas disponibles),un spécialiste avec une unité physique à portée de main pour la comparaison est la source la plus fiable.

PSM-11 contre PSM-5.5: Choisir la bonne classe de puissance

Le PSM-11 et le PSM-5.5 (A06B-6077-H106) utilisent la même architecture de la série A06B-6077 et la même catégorie de taille de machine.

La désignation 5.5 représente environ 5,5 kW de puissance nominale par rapport aux 13,2 kW du PSM-11.

La sélection entre eux est un calcul de la capacité de puissance,n'est pas une question de compatibilité fonctionnelle les deux modules produisent le même bus CC 283 325 V et sont compatibles avec les mêmes familles d'amplificateurs alpha SVM et SPM.

Le calcul commence par l'identification de chaque module SVM et SPM sur le bus CC de la machine et la détermination de sa puissance de sortie continue nominale.

Ajouter ces valeurs, puis appliquer un facteur de simultanéité ¢ typiquement de 0,7 à 0.8, ce qui reflète le fait que tous les essieux ne fonctionnent pas à pleine charge simultanément pendant les cycles de coupe normaux.

Si le résultat est inférieur à environ 5 kW, le PSM-5.5 est dimensionné de manière appropriée.

Si elle se situe entre 5 kW et 12 kW, le PSM-11 est la bonne sélection.

Une deuxième considération au-delà de la puissance continue est le courant de pointe du bus lors d'une accélération simultanée de l'axe.

Le transistor 150A du PSM-11 fournit la réserve de courant de pointe pour ces transitoires, mais si la combinaison SVM/SPM de la machine exige des courants de pointe simultanés très élevés pendant de courtes durées,la banque de condensateurs de bus du PSM-11 doit gérer l'écart entre la livraison continue du transistor et la demande transitoire.

C'est rarement un problème dans les applications PSM-11 par conception, mais cela vaut la peine d'être calculé sur des machines avec plusieurs axes à haute inertie.

Applications de robots Un profil de fonctionnement différent

L'A06B-6077-H111 est utilisé non seulement dans les machines-outils CNC, mais aussi dans les systèmes de robots industriels Fanuc.Les applications de robot imposent un profil opérationnel nettement différent au PSM-11 par rapport à un centre d'usinage CNC.

Les mouvements du bras d'un robot impliquent une accélération et une décélération fréquentes de plusieurs articulations simultanément,avec l'énergie de régénération des joints de décélération renvoyée au bus CC et réutilisée ou renvoyée à l'alimentation CA par l'extrémité avant active du PSM.

Le cycle de fonctionnement – la fraction de temps pendant laquelle le système fonctionne sous charge – est souvent plus long dans les applications de robots que dans le fraisage CNC,où la broche et les axes peuvent être maintenus à alimentation constante pour des passages de coupe prolongés.

Ce que cela signifie pour un PSM-11 usagé sur le marché du rechange: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

Les deux ont le même numéro de pièce, mais leurs antécédents d'usure sont différents.demander au fournisseur si le module provient d'une machine CNC ou d'une application robotique est une question de dépistage raisonnable.

Fonctionnellement, le PSM-11 dans un système de robot fonctionne identiquement à son rôle de machine CNC ¢ la physique du bus CC est la même, les alarmes sont les mêmes, la configuration de la carte est la même.Le contexte d'application influence les attentes de durée de vie, pas d'installation ou d'exploitation.

Échange, excédent et réparation

Échange:Le modèle de service après-vente le plus courant pour le PSM-11.

Un module défectueux est envoyé à un spécialiste; un remplacement testé et garanti est renvoyé avant ou en même temps que l'unité défectueuse.Les pools d'échange sont entretenus par des spécialistes qui réparent les unités défectueuses entrant dans le pool, le cycle se maintient tant que des noyaux réparables sont disponibles.

L'échange est généralement la voie la plus rapide vers un remplacement fonctionnel et la meilleure valeur lorsqu'une unité testée et garantie est la priorité.

Les garanties de remplacement de 12 mois sont standard; certains spécialistes offrent des garanties plus longues.

excédent:Unité retirée d'une machine mise hors service et vendue avec des travaux de réparation limités ou inexistants.

Les unités excédentaires peuvent ne pas être testées, être testées uniquement ou être nettoyées et testées. La description des conditions varie selon le fournisseur.L'excédent est moins coûteux que l'échange mais comporte un risque plus élevé de recevoir une unité qui doit être réparée avant de pouvoir fonctionner de manière fiable.

Utile lorsque la fenêtre de temps d'arrêt de la machine n'est pas urgente et que les tests entrants sont disponibles en interne.

Réparation:L'unité défectueuse d'origine est envoyée à un spécialiste pour un diagnostic et une réparation au niveau des composants.

Le coût de réparation est généralement inférieur à celui de l'échange, mais le temps de traitement est plus long (généralement de quelques jours à une semaine ou plus).

La réparation est la bonne approche lorsque l'unité est connue pour avoir un défaut spécifique et réparable (un ventilateur défaillant, un module de transistor connu pour être défectueux) et que la machine peut se permettre le temps de réparation.

Le PSM-11 est un module réparable. Le module de transistor 150A à l'intérieur est disponible comme pièce de rechange séparée et peut être remplacé.

Le ventilateur (A90L-0001-0422) est standard et disponible. Aucune des cartes principales n'est vendue séparément, de sorte que les pannes au niveau de la carte sont acheminées vers un échange ou vers un spécialiste ayant des capacités de réparation de la carte au niveau des composants.

Questions fréquentes

Q1: Il existe deux variantes de dissipateur de chaleur: comment savoir lequel est disponible sur ma machine avant de commander un remplacement?

L'approche la plus fiable consiste à photographier l'arrière et le bas du PSM-11 original alors qu'il est encore dans la machine, montrant clairement la géométrie de montage du dissipateur thermique.Envoyez ces photographies par e-mail à votre fournisseur et demandez-leur de confirmer la compatibilité avec l'unité dont ils disposent.

Si le module a déjà été retiré et qu'une comparaison physique n'est pas possible, le schéma électrique original de la machine ou la documentation OEM peuvent faire référence à la variante spécifique.

En dernier recours, un spécialiste du PSM-11 avec des stocks des deux variantes peut guider l'identification par téléphone en fonction des détails de l'arrangement du cabinet.

Q2: L'unité PSM-11 d'origine de ma machine est la révision A (plaque de câblage A16B-2202-0461). Puis-je installer une unité de révision B (A16B-2202-0661) en remplacement sans aucun ajustement?

Oui, la sortie fonctionnelle des deux versions est identique, même tension de bus CC, même alimentation, même comportement d'alarme.

Le changement de révision reflète une mise à jour de conception interne de Fanuc, et non une différence au niveau du système qui affecte la compatibilité avec les modules SVM et SPM connectés ou la commande CNC.Un PSM-11 de la révision B peut remplacer une unité de la révision A sans modification de paramètres ni de câblage..

La distinction n'est pertinente que lorsqu'il s'agit d'effectuer une réparation au niveau de la carte et qu'il est nécessaire de trouver la carte de câblage de remplacement correcte.

Q3: La machine utilise le PSM-11 pour alimenter un SVM1-40 (A06B-6079-H103) et un petit SPM. Le PSM-11 est-il suffisamment grand ou le PSM-5.5 suffit-il?

Le courant nominal de l'axe du SVM1-40 correspond à environ 5,5 ‰ 7 kW de sortie du servo-moteur en fonction du moteur spécifique connecté.la charge combinée dépasse presque certainement la PSM-5.5 ~ 5,5 kW au fonctionnement simultané.

Le PSM-11 de 13,2 kW couvre cette combinaison avec une grande marge de manœuvre.

Le PSM-5.5 serait sous-dimensionné et produirait probablement des alarmes de chute de tension AL04 pendant les périodes de lourde charge simultanée.

Q4: Ce PSM-11 va dans un robot Fanuc, pas dans une machine CNC.

Le PSM-11 dans une installation de robot utilise exactement le même matériel, produit le même bus CC, et fonctionne avec les mêmes codes d'alarme que dans une application CNC.

Le contrôleur de robot interagit avec les modules SVM sur le bus plutôt qu'avec une carte servo CNC, mais le rôle du PSM-11 est identique.

Il n'y a pas de sauteurs, d'interrupteurs ou de paramètres dans le PSM-11 qui diffèrent entre les applications CNC et robot.

Q5: Un fournisseur propose une PSM-11 qualifiée de "testée, sans alarme". Est-ce une assurance suffisante pour une machine de production?

"Testé, pas d'alarme" lors d'une mise sous tension statique est un point de données utile, mais pas une assurance complète.

Un essai statique confirme que le module fonctionne sans défaut et que la tension du bus est conforme aux spécifications en l'absence de charge.

Il ne vérifie pas les performances du transistor sous charge réelle, l'adéquation du débit d'air du ventilateur à température de fonctionnement,ou le comportement de précharge sur toute la plage de température que le module verra en service.

Pour une machine de production où la fiabilité est essentielle, source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation, non seulement à partir de la date de l'expédition).

La différence de prix entre une unité d'excédent testée statiquement et une unité d'échange testée par charge est réelle, mais la différence de confiance l'est également.
