Le module d'amplificateur à broche A06B-6088-H222#H500

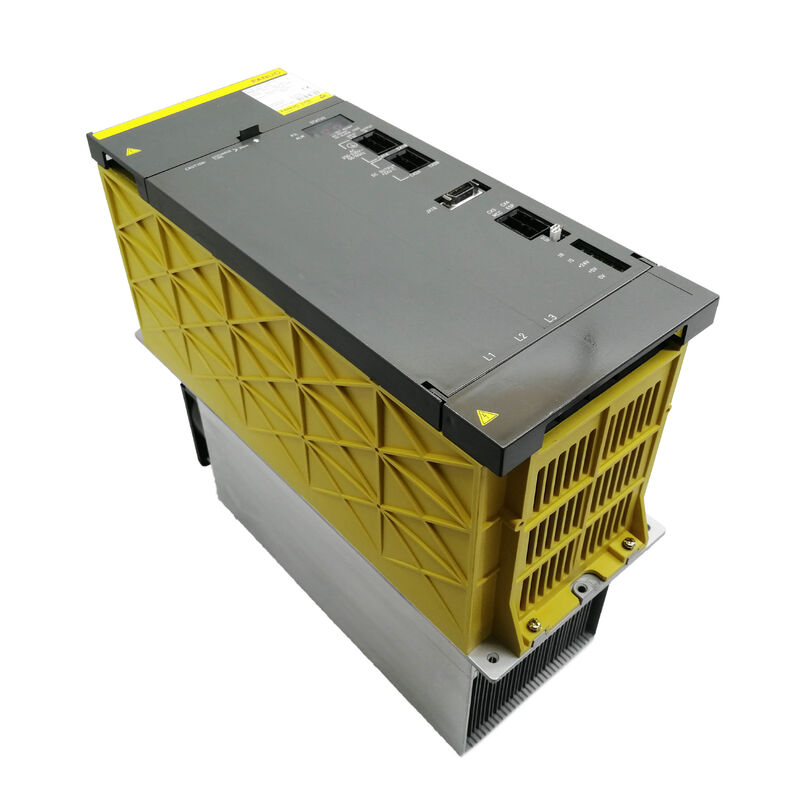

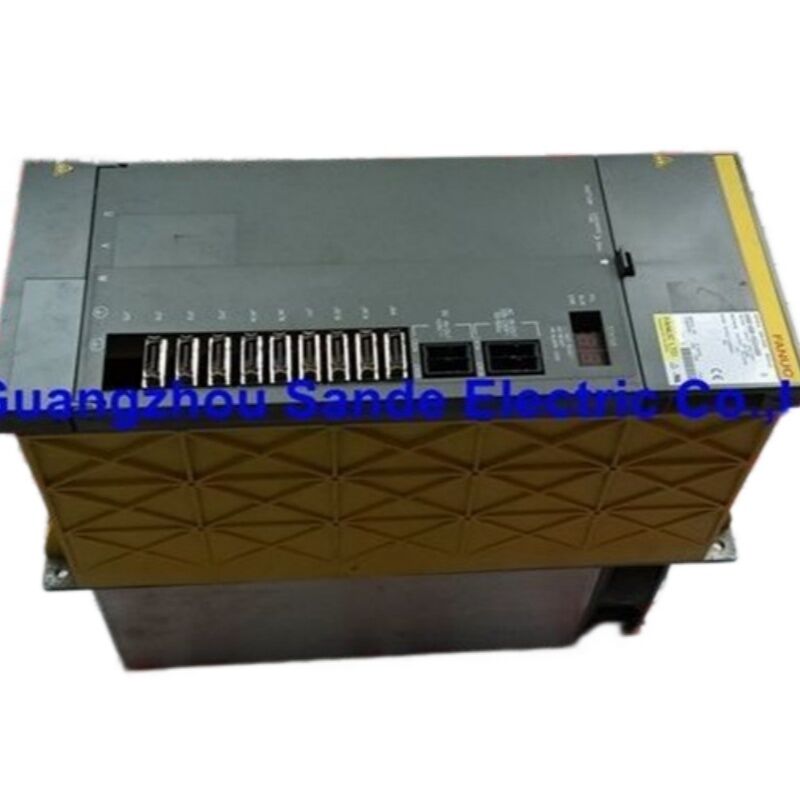

Module amplificateur de broche FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25,2 kW | Interface Type 1 | Entrée 283–325 VDC | Sortie 230 VAC / 95A | Moteur de broche Alpha aP40 / Modèle 22 | Série 200V | Cartes PCB internes : A16B-2202-0432 + A20B-1006-0481

Le variateur qui fait tourner la broche

Dans la chaîne matérielle entre la commande CNC et une broche de coupe, le module amplificateur de broche occupe la position la plus exigeante. Il reçoit l'alimentation du bus DC du module d'alimentation, la convertit en courant alternatif triphasé précisément régulé à la fréquence et au courant commandés, et la délivre au moteur de broche à la vitesse demandée par la commande — qu'il s'agisse d'une rotation lente de 200 tr/min pour un passage de filetage ou d'une coupe de finition à pleine vitesse de 8 000 tr/min. Tout ce qui définit la performance de la broche : l'accélération à la vitesse, la précision de la vitesse sous des charges de coupe variables, la précision de l'arrêt en orientation et le couple à l'arbre moteur — passe par ce module.

Le FANUC A06B-6088-H222#H500 est la variante SPM-22 de la série Alpha A06B-6088 : un amplificateur de broche de 25,2 kW, avec interface Type 1, pour systèmes AC 200V, conçu pour entraîner les moteurs de broche AC Alpha aP40 et Modèle 22 de FANUC. C'est l'un des variateurs de broche les plus déployés dans la famille de modules FANUC Alpha, et les machines qui l'utilisent — centres d'usinage, centres de tournage et fraiseuses de la période de production de l'ère Alpha — restent actives sur les ateliers du monde entier.

Spécifications techniques

La famille de modules Alpha A06B-6088 : où se situe le H222

Le système de variateurs à modules Alpha de FANUC organise les amplificateurs de broche par leur puissance de sortie nominale, chaque "numéro H" dans le numéro de pièce correspondant à la classe de puissance. La série A06B-6088 couvre toute la gamme des variateurs de broche Alpha 200V — des unités plus petites jusqu'au SPM-22 (désignation 22 kW, puissance nominale réelle de 25,2 kW) jusqu'aux modules plus grands dans le même format de montage en armoire.

Au sein de cette famille, le H222 est le variateur de référence pour les moteurs de broche de la classe 15–22 kW. Il est couramment utilisé pour entraîner le moteur de broche aP40 — une broche AC haute performance de la série Alpha qui équipe une large gamme de centres d'usinage de fabricants japonais, allemands et taïwanais. Les moteurs de broche plus grands nécessitent de passer au H226 (SPM-26) ou au H230 (SPM-30) ; les besoins en moteurs plus petits sont gérés par le H215 (SPM-15) ou le H211 (SPM-11).

Tous ces modules partagent le même format d'emplacement d'armoire physique et la même disposition de connexion du bus DC, ce qui contribue à la praticité du système de modules Alpha pour les constructeurs de machines — le module d'alimentation alimente le bus DC, les modules amplificateurs servo et les modules amplificateurs de broche puisent dans ce bus, et l'ensemble de la pile de variateurs s'intègre dans une disposition d'enceinte standardisée.

Interface Type 1 : ce que cela signifie pour l'intégration du système

Le suffixe #H500 sur ce module l'identifie comme une unité d'interface Type 1. FANUC classe les modules amplificateurs de broche Alpha en quatre types d'interface (1 à 4), chaque type prenant en charge des fonctions de broche de plus en plus avancées :

Type 1 — la variante utilisée dans le H222#H500 — est l'interface fondamentale. Elle prend en charge les fonctions de contrôle de broche standard requises par la grande majorité des applications de centres d'usinage : contrôle de vitesse variable, orientation de broche (M19), changement de sélection de vitesse, synchronisation de broche dans des configurations de base, et retour de vitesse/position à la CNC. L'interface Type 1 communique via la liaison série entre la CNC et le SPM et est compatible avec les familles de commandes CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i et 21i qui étaient courantes lors du déploiement de cette génération de modules.

Ce que le Type 1 ne prend pas en charge, c'est le contrôle de contour Cs avancé (qui nécessite le Type 4 et un capteur magnétique haute résolution), et certains modes de synchronisation spécialisés. Pour la grande majorité des centres d'usinage verticaux et horizontaux où ce module est utilisé, la capacité de Type 1 est tout ce que l'application requiert.

L'importance pour la maintenance : lors du remplacement d'un H222#H500, l'unité de remplacement doit également être de Type 1 (suffixe #H500, #H501 ou #H508) — une variante de Type 3 ou Type 4 ne peut pas être substituée même si la puissance nominale et le moteur correspondent, car la connexion d'interface et le logiciel sont fondamentalement différents.

Cartes PCB internes : les deux cartes qui définissent le module

Contrairement à un variateur de puissance monolithique, le A06B-6088-H222#H500 est construit autour de deux cartes PCB principales dont les fonctions sont distinctes :

Carte de contrôle (A16B-2202-0432 ou A16B-2203-033x) : Cette carte gère l'intelligence du variateur de broche — communication série avec la CNC, calcul des boucles de vitesse et de position, génération de commandes de courant, surveillance et rapport d'alarmes via l'affichage 7 segments en façade, et stockage de tous les paramètres. Lorsqu'une alarme de broche survient et qu'elle est liée au logiciel ou à la communication (alarmes dans la plage AL-13 à AL-28), c'est généralement cette carte qui est examinée.

Carte d'alimentation (A20B-1006-0481 ou A20B-1006-0487) : Cette carte gère la conversion de puissance réelle — les circuits de commande de grille IGBT, la surveillance du bus DC, la détection de courant, et la connexion entre les commandes de courant de la carte de contrôle et l'étage de puissance qui entraîne le moteur. L'alarme 12 (surintensité du lien DC) et l'alarme 30 (surintensité du circuit de puissance) pointent vers la carte d'alimentation et ses transistors IGBT associés.

Les spécialistes FANUC et les centres de réparation réputés traitent ces cartes comme des sous-composants inséparables du module complet — elles ne sont pas vendues ou remplacées indépendamment. Le module est réparé en tant qu'unité.

Le suffixe #H500 et la compatibilité des versions logicielles

Le suffixe suivant le signe dièse dans les numéros de pièce FANUC pour les amplificateurs de broche encode la version logicielle installée sur la carte de contrôle. Pour la famille H222, les versions Type 1 documentées sont :

• #H500 — la version logicielle de production initiale, la plus courante dans la base installée
• #H501 — une version logicielle révisée avec des mises à jour de certains paramètres de contrôle
• #H508 — une révision logicielle supplémentaire

Ces versions logicielles sont non interchangeables. Une machine qui a été mise en service à l'origine avec un H222#H500 a ses paramètres de broche et sa configuration d'interface CNC adaptés à cette version logicielle. L'installation d'un H222#H501 en remplacement direct nécessite une vérification des paramètres et peut nécessiter un ajustement des paramètres de réglage de la broche lors de la remise en service. Les spécialistes FANUC conseillent uniformément de spécifier le suffixe exact lors de la commande d'un remplacement, et de vérifier le suffixe sur toute unité reçue avant l'installation.

La variante #500CS apparaît également dans certaines listes de fournisseurs — il s'agit d'une variante de spécification spéciale et doit être traitée séparément du H500 standard.

Codes d'alarme courants et leur direction diagnostique

L'affichage LED 7 segments sur le panneau avant du A06B-6088-H222#H500 affiche des codes d'alarme à deux chiffres lorsqu'un défaut survient. Les plus fréquemment rencontrés sur le terrain :

AL-03 (Fusible du lien DC grillé) et AL-04 (Fusible d'entrée grillé) : Souvent causés par des défauts phase-à-phase ou phase-à-terre du moteur de broche dans l'enroulement. Le diagnostic standard consiste à déconnecter les fils d'alimentation moteur U/V/W et à vérifier l'isolation en mégohms par rapport à la terre avant de condamner le variateur.

AL-09 (Surchauffe du semi-conducteur de puissance) et AL-56 (Arrêt du ventilateur de refroidissement interne) : Ces alarmes indiquent des problèmes de système de refroidissement — un ventilateur externe de 12 mm défectueux ou un ventilateur interne de 60 mm bloqué/défectueux. Les deux ventilateurs sont des composants remplaçables et sont la première chose à vérifier lorsque ces alarmes apparaissent.

AL-12 (Surintensité du lien DC) et AL-30 (Surintensité du circuit de puissance) : Ce sont les alarmes les plus graves, indiquant un stress ou une défaillance des transistors de puissance IGBT. La séquence de diagnostic documentée par les spécialistes FANUC commence par déconnecter les fils du moteur et commander la broche — si l'AL-12 persiste sans le moteur connecté, les modules IGBT de l'étage de puissance sont probablement en cause.

AL-24 / AL-25 (Erreur/Arrêt de transfert série) : Défaut de communication entre la CNC et le SPM. Le diagnostic commence par le câble et le connecteur entre l'unité de commande CNC et l'amplificateur de broche, et s'étend à la carte de contrôle.

Questions fréquemment posées

Q1 : Le A06B-6088-H222#H501 peut-il être utilisé comme remplacement direct du #H500, ou le suffixe doit-il correspondre exactement ?

Les suffixes #H500 et #H501 désignent différentes versions logicielles sur la carte de contrôle. Bien que les deux soient des modules d'interface Type 1 avec des puissances nominales matérielles identiques, les différences logicielles peuvent affecter la compatibilité des paramètres de broche et le comportement de réglage sur la CNC. Les spécialistes de la maintenance FANUC conseillent systématiquement de faire correspondre le suffixe exactement lors de la recherche d'un remplacement, en particulier pour un échange d'urgence où il n'y a pas de temps pour la re-vérification des paramètres. Dans un contexte de maintenance planifiée où un spécialiste peut inspecter et vérifier tous les paramètres de broche lors de la remise en service, passer du #H500 au #H501 est possible mais nécessite une confirmation que tous les réglages de paramètres sont corrects pour la nouvelle version logicielle. Ne supposez jamais que les deux sont interchangeables "plug-and-play" sans vérification des paramètres.

Q2 : Quels moteurs de broche sont compatibles avec le A06B-6088-H222#H500 ?

Ce module a été spécifié pour les moteurs de broche AC FANUC Alpha aP40 et Alpha Modèle 22, qui utilisent tous deux un retour capteur Alpha standard (capteur type M ou MZ). La puissance nominale de 25,2 kW couvre les exigences de puissance continue de ces variantes de moteurs de broche dans les applications typiques de centres d'usinage. L'utilisation du H222 avec des moteurs en dehors de cette spécification — soit des moteurs nettement plus petits, ce qui risque une instabilité de contrôle due à une inadéquation des paramètres, soit des moteurs plus grands qui dépassent le courant nominal de 95A du module — n'est pas prise en charge et peut entraîner des dommages à l'amplificateur, au moteur, ou aux deux. Les données des paramètres moteur sont stockées dans la NVRAM de l'amplificateur de broche et doivent correspondre au moteur connecté réel.

Q3 : Le module affiche AL-12 avec le moteur de broche déconnecté. Qu'est-ce que cela indique ?

L'alarme 12 (Surintensité du lien DC) avec les fils du moteur déconnectés des bornes U/V/W signifie que la condition de surintensité se produit à l'intérieur de l'amplificateur lui-même, et non dans le circuit moteur. Cela indique une défaillance des transistors de puissance IGBT de l'étage de puissance — les modules qui effectuent la conversion DC-AC réelle. La défaillance des IGBT dans les variateurs de broche est généralement causée par un stress thermique cumulé dû à la dégradation du système de refroidissement, des courts-circuits côté moteur qui ont stressé les transistors avant que le fusible de protection n'opère, ou simplement une dégradation liée à l'âge. Cette condition de défaut nécessite généralement une réparation au niveau des composants de la carte d'alimentation par un centre de réparation de variateurs FANUC qualifié, en remplaçant les modules IGBT et en vérifiant le circuit de commande de grille.

Q4 : Quelle est la différence pratique entre le A06B-6088-H222 et le A06B-6088-H222 de la série HV 400V ?

La série A06B-6088 est exclusivement de classe 200V (entrée de lien DC 283–325V, dérivée d'une alimentation triphasée AC 200–230V). Les amplificateurs de broche Alpha de classe 400V portent des préfixes de numéro de pièce différents dans les séries A06B-6102 ou A06B-6111, avec "HV" dans leur désignation et des tensions de bus DC dans la plage 500–700V. Les deux séries ne sont pas interchangeables — elles nécessitent des modules d'alimentation différents, des variantes de moteurs différentes nominales pour la classe de tension correspondante, et un câblage d'armoire différent. Si une machine fonctionne sur une alimentation AC 400V et utilise un système de broche Alpha HV, le A06B-6088-H222#H500 est complètement le mauvais module. Confirmez la tension d'alimentation de la machine et le type de module d'alimentation avant de spécifier un amplificateur de broche Alpha.

Q5 : Quelles sont les actions de maintenance préventive recommandées pour ce module afin d'éviter les pannes imprévues ?

Les deux éléments de maintenance les plus critiques sont les ventilateurs de refroidissement. Le ventilateur externe de 12 mm (A90L-0001-0335/B) et le ventilateur interne de 60 mm (A90L-0001-0422) sont tous deux sujets à l'usure au fil des heures de fonctionnement, et la défaillance d'un ventilateur entraîne directement des alarmes thermiques et, à terme, des dommages aux IGBT dus à la surchauffe. Le remplacement proactif des ventilateurs sur une base programmée — généralement tous les 2 à 3 ans d'utilisation intensive, ou à tout signe de réduction du débit d'air ou de bruit anormal — est une pratique courante dans les départements de maintenance des machines-outils. Au-delà des ventilateurs, l'inspection périodique du chemin de ventilation du module pour détecter l'accumulation de copeaux ou la contamination par brouillard de liquide de refroidissement, la vérification de toutes les connexions des bornes d'alimentation du bus DC et du moteur pour la corrosion ou le desserrage, et l'inspection des connecteurs de câble d'encodeur/capteur sont les autres éléments de routine. Lorsqu'un variateur a été stocké, il doit être mis sous tension progressivement si possible, car les condensateurs électrolytiques dans les variateurs stockés longtemps peuvent développer des problèmes de courant de fuite qui se manifestent par des anomalies du bus DC lors de la première mise sous tension.
