Module d'amplificateur de broche Alpha FANUC A06B-6088-H226#H500

SPM-26 | Interface Type 1 | Entrée 283-325 VDC | Sortie 230 VAC / 111A | Moteur de broche Alpha aP40 / Modèle 26 | Série 200V | Cartes PCB internes : A16B-2202-0432 + A20B-1006-0482

Un cran au-dessus dans la pile et ça se voit

Au sein de la famille des entraînements de broche FANUC Alpha, chaque cran supérieur sur l'échelle de puissance apporte une augmentation mesurable du courant que la broche d'une machine peut supporter. Le A06B-6088-H226#H500 se situe juste au-dessus du SPM-22 dans la série A06B-6088, portant la même interface Type 1 et la même architecture de classe 200V, mais délivrant un courant de sortie nominal de 111A plutôt que les 95A du SPM-22. Cette augmentation de 17% du courant disponible est ce qui fait du H226 le module adapté au niveau supérieur des moteurs de broche FANUC Alpha — ceux qui nécessitent plus de couple continu et une capacité transitoire plus élevée que ce que le SPM-22 peut fournir.

La désignation SPM-26 marque ce module comme une unité de milieu de gamme dans la famille A06B-6088. C'est l'entraînement généralement associé aux moteurs de broche FANUC Alpha Modèle 26 et aP40, tous deux courants sur les centres d'usinage horizontaux et verticaux exigeant une capacité d'enlèvement de matière sérieuse sur des cycles de production prolongés.

Spécifications techniques

H226 vs. H222 : Comprendre le pas supérieur

Le SPM-22 (A06B-6088-H222) et le SPM-26 (A06B-6088-H226) partagent la même carte de contrôle PCB — l'A16B-2202-0432 — et la même architecture d'interface Type 1. Ils résident dans le même format d'emplacement d'armoire physique, se connectent au bus DC de la même manière et communiquent avec le CNC via le même lien série. Un technicien familier avec l'un sera immédiatement à l'aise avec l'autre.

La différence réside dans l'étage de puissance. Le H226 utilise la carte d'alimentation A20B-1006-0482 au lieu de l'A20B-1006-0481 du H222 — un ensemble physiquement similaire mais électriquement distinct qui prend en charge la puissance de sortie continue plus élevée de 111A. Ce plafond de courant plus élevé signifie que le SPM-26 peut supporter les exigences de couple des moteurs de broche Alpha plus grands sans atteindre la limite thermique de l'amplificateur lors de coupes prolongées. Sur les machines utilisant des fraises à surfacer de grand diamètre, des opérations d'alésage lourdes ou des cycles de filetage à haute avance dans des matériaux difficiles, cette marge de courant supplémentaire est ce qui sépare un fonctionnement continu fluide des alarmes de surcharge gênantes.

Les deux modules ne sont pas substituables l'un par l'autre sans vérification des paramètres et confirmation de la compatibilité du moteur — les paramètres du moteur de broche stockés dans l'entraînement doivent correspondre au moteur connecté réel, et l'utilisation d'un SPM-22 à la place d'un SPM-26 limitera le couple de broche disponible si le moteur nécessite un courant plus élevé.

Compatibilité moteur : L'Alpha Modèle 26 et aP40

La gamme de moteurs de broche FANUC série Alpha a été construite autour de l'adaptation d'étages de puissance spécifiques à des enveloppes de performance moteur spécifiques. Le A06B-6088-H226#H500 est l'entraînement correct pour les moteurs de broche FANUC Alpha Modèle 26 et aP40 — tous deux des moteurs de broche AC de milieu de gamme qui sont apparus dans un large éventail de spécifications OEM de machines-outils pendant les années de production de la plateforme Alpha.

L'aP40 en particulier était un choix de moteur de broche privilégié pour les fabricants de centres d'usinage construisant des machines dans la classe de puissance de broche de 15 à 30 kW. Sa combinaison de plages de vitesse à couple constant et à puissance constante, son retour d'information par capteur Alpha intégré et sa compatibilité avec le système de modules Alpha 200V en ont fait un jumelage standard sur les machines vendues dans les applications aérospatiales, de moules et matrices, et de ateliers généraux. Là où la broche de la machine porte ce moteur, le H226#H500 est le module spécifié.

L'interface capteur Type 1 sur ce module prend en charge le capteur M, le codeur de position et le capteur magnétique utilisés pour l'orientation de la broche — la gamme complète d'options de retour d'information que les commandes CNC FANUC 0, 6, 10, 11, 15, 16i, 18i et 21i attendent lors de la communication avec ces configurations de moteurs de broche.

Régénération d'énergie dans l'architecture A06B-6088

L'une des caractéristiques de conception que FANUC a mises en avant dans la famille des modules Alpha est la régénération de la source d'alimentation — la capacité de renvoyer l'énergie de freinage du moteur de broche vers la ligne d'alimentation plutôt que de la dissiper sous forme de chaleur dans une résistance de freinage. Lorsqu'une broche à inertie élevée décélère de sa vitesse maximale à l'arrêt, l'énergie cinétique du moteur doit aller quelque part. Dans les architectures d'entraînement plus anciennes, cette énergie devenait de la chaleur dans un banc de résistances. Dans le système de modules Alpha, le module d'alimentation (PSM) gère la régénération, et le module amplificateur de broche renvoie le courant de freinage via le bus DC au PSM, qui le renvoie à l'alimentation AC.

Pour le H226, cette architecture est pratiquement importante. Un moteur de broche de la classe Modèle 26 a une inertie de rotor importante. L'énergie libérée lors d'une décélération rapide à partir de 8 000 tr/min n'est pas négligeable. Sans régénération, cette charge énergétique nécessiterait de grandes résistances de freinage dédiées avec leur gestion thermique associée. Avec l'architecture PSM régénérative, l'énergie recircule dans l'alimentation, réduisant la génération de chaleur dans l'armoire et abaissant la consommation d'énergie nette de la machine sur une journée de production complète.

Le module H226 lui-même n'effectue pas la régénération indépendamment — il s'agit d'une fonction au niveau du système distribuée entre le SPM et le PSM. S'assurer que la capacité de régénération du PSM est appropriée pour les demandes combinées des servomoteurs et de la broche de la machine fait partie d'un dimensionnement correct du système.

Cartes PCB internes : Deux cartes, deux fonctions

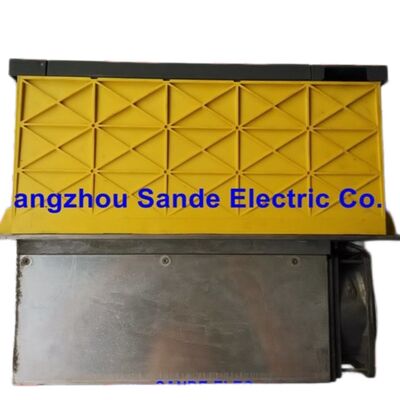

Physiquement, le A06B-6088-H226#H500 abrite deux cartes de circuit imprimé principales travaillant de concert.

La carte de contrôle A16B-2202-0432 gère toute l'intelligence : communication série avec le CNC via le lien série de broche FANUC, génération de commandes de courant à partir des références de vitesse et de position, surveillance des alarmes, stockage des paramètres NVRAM, et l'affichage 7 segments en façade qui fournit des codes de statut et de défaut au technicien de maintenance. Lorsque des alarmes liées à la communication apparaissent (AL-24, AL-25) ou que des alarmes CPU/mémoire se déclenchent (AL-13, AL-16, AL-17, AL-18), cette carte est le point central de l'isolement des défauts.

La carte d'alimentation A20B-1006-0482 gère la conversion réelle de la puissance du bus DC en AC triphasé à l'amplitude et à la fréquence commandées. Elle contient les circuits de commande de grille pour les transistors IGBT, la détection du bus DC, la mesure du courant sur les phases de sortie, et les circuits de protection matérielle qui détectent les surintensités et les surtensions au niveau du silicium avant qu'elles n'endommagent les transistors. Les alarmes 3, 9, 11, 12 et 30 pointent toutes vers l'étage de puissance et ses composants associés.

Aucune des deux cartes n'est vendue ou remplacée comme composant séparé — les spécialistes FANUC fournissent et entretiennent l'ensemble du module.

Référence des alarmes : Lecture de l'affichage en façade

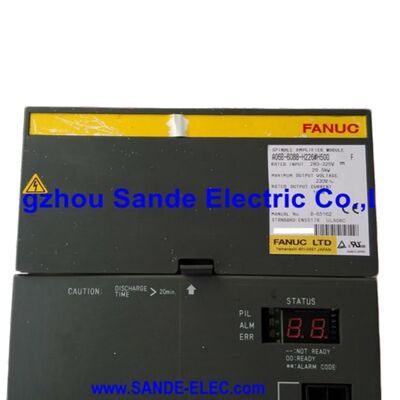

Le double affichage LED 7 segments sur le panneau avant du H226 communique l'état du module en deux caractères, suivant la même structure de codage d'alarme que le reste de la famille Alpha SPM. Les codes les plus fréquemment rencontrés sur le terrain :

AL-01 (Surchauffe moteur) — Le thermostat du moteur de broche s'est déclenché. Vérifiez le ventilateur de refroidissement du moteur et le chemin de ventilation avant de condamner le module.

AL-03 (Fusible du lien DC grillé) — Indique le fusible interne du lien DC du SPM, généralement causé par un événement de surintensité dans l'étage de puissance. Diagnostiquez la cause profonde avant de remplacer le fusible.

AL-09 (Surchauffe des semi-conducteurs de puissance) — La température du dissipateur thermique des IGBT a dépassé les limites. Vérifiez les deux ventilateurs de refroidissement — le ventilateur externe de 12 mm et le ventilateur interne de 60 mm — et vérifiez le flux d'air à travers l'armoire.

AL-12 (Surintensité dans le circuit de puissance) — L'alarme la plus grave, indiquant un stress des IGBT. Protocole de diagnostic standard : déconnectez les fils du moteur U/V/W et commandez la broche. Si AL-12 disparaît, le défaut se situe dans l'enroulement du moteur ou le câble. S'il persiste, les transistors de l'étage de puissance sont suspects.

AL-24 / AL-25 (Erreur de transfert série / Arrêt) — Défaut de communication entre le CNC et le SPM. Commencez le diagnostic par le câble et les connecteurs du lien série ; progressez vers la carte de contrôle si l'intégrité du câble est confirmée.

La version logicielle #H500 : Pourquoi elle ne peut être ignorée

Le suffixe suivant le signe dièse dans les numéros de pièce des amplificateurs de broche FANUC n'est pas une réflexion après coup. Pour la famille H226, les versions documentées sont #H500 (version originale), #H501 (logiciel révisé) et #500CS (spécification spéciale). Ces versions contiennent un firmware différent sur la carte de contrôle A16B-2202-0432, et les différences affectent la compatibilité des paramètres de broche, le comportement des fonctions et, dans certains cas, la disponibilité de certaines fonctionnalités de broche.

Les spécialistes FANUC et les centres de réparation CNC signalent systématiquement la même mise en garde : le suffixe exact doit correspondre lors de l'approvisionnement d'un remplacement. Une machine mise en service avec un H226#H500 a ses paramètres de broche adaptés à ce firmware. La substitution d'un #H501 introduit un risque de décalage de paramètres qui peut produire un comportement de broche inattendu, des anomalies de réglage ou des alarmes franches dès la première mise sous tension après l'échange. Dans un contexte de maintenance planifiée où un technicien qualifié vérifiera et réajustera les paramètres de broche, la substitution est gérable. Dans un scénario de panne d'urgence, c'est une complication que les ingénieurs de maintenance FANUC expérimentés cherchent spécifiquement à éviter en stockant et en s'approvisionnant avec la version exacte du suffixe.

Questions fréquemment posées

Q1 : Quel moteur de broche le A06B-6088-H226#H500 est-il conçu pour entraîner, et peut-il remplacer le SPM-22 (H222) dans une installation existante ?

Ce module est spécifié pour les moteurs de broche FANUC Alpha Modèle 26 et aP40, qui nécessitent tous deux le courant de sortie nominal de 111A que ce module fournit. Substituer le H226 par un H222 (95A) dans une machine qui utilise un moteur aP22 ou plus petit est techniquement possible d'un point de vue électrique — le module de puissance supérieure fonctionnera simplement à une utilisation plus faible — mais nécessite une vérification des paramètres pour s'assurer que les données du moteur de broche chargées dans le module de remplacement correspondent au moteur connecté réel. Aller dans l'autre sens — mettre un H222 là où un H226 est spécifié — limiterait le courant de broche disponible et n'est pas recommandé. Faites toujours correspondre la puissance du SPM à la spécification du moteur.

Q2 : Le H222 et le H226 utilisent tous deux la même carte de contrôle A16B-2202-0432. Cela signifie-t-il que les deux modules sont interchangeables ?

Non. Bien qu'ils partagent le même numéro de pièce de PCB de contrôle, les cartes d'alimentation diffèrent (A20B-1006-0481 pour H222 vs. A20B-1006-0482 pour H226), et les paramètres moteur stockés dans la NVRAM sont adaptés à différentes puissances moteur. De plus, la version du firmware affecte le comportement des fonctions de broche. Insérer un H222 là où un H226 est requis limitera la sortie de courant et peut produire des alarmes de surcharge aux charges de broche normales. La substitution inverse est également déconseillée sans une vérification complète des paramètres. Ces modules doivent être traités comme des ensembles adaptés au moteur, et non comme des étages de puissance interchangeables.

Q3 : Que signifie la désignation d'interface Type 1 en termes pratiques pour la compatibilité du système CNC ?

Le Type 1 est la spécification d'interface de base de la famille Alpha SPM, prenant en charge les fonctions de contrôle de broche standard utilisées dans la grande majorité des applications de centres d'usinage : vitesse variable, orientation de broche (M19), sélection de vitesse, synchronisation de broche de base et retour de vitesse/position au CNC. Il communique via le lien série de broche FANUC et est compatible avec les générations CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i et 30i/31i/32i. Ce qu'il ne prend pas en charge, c'est le contrôle de contour C (qui nécessite le Type 4 et un capteur haute résolution) et certains modes avancés de synchronisation multi-broches. Pour la plupart des entraînements de broche de centres d'usinage, la capacité de Type 1 est exactement ce que l'application requiert, et spécifier un type d'interface plus complexe ajouterait des coûts sans bénéfice fonctionnel.

Q4 : L'alarme AL-09 (Surchauffe des semi-conducteurs de puissance) continue d'apparaître sur ce module. Que faut-il vérifier en premier ?

Le A06B-6088-H226#H500 repose sur un ventilateur externe de 12 mm (A90L-0001-0335/B) et un ventilateur de refroidissement interne de 60 mm (A90L-0001-0422) pour maintenir le dissipateur thermique des IGBT dans les limites de température. La défaillance du ventilateur est la cause la plus fréquente de l'AL-09, et les deux ventilateurs doivent être vérifiés immédiatement — en s'assurant qu'ils tournent librement, à la bonne vitesse, et que les pales du ventilateur et les passages d'air ne sont pas obstrués par des copeaux accumulés ou des résidus de liquide de refroidissement. La température ambiante de l'armoire et le flux d'air à travers la pile d'entraînement sont des vérifications secondaires. Si les deux ventilateurs sont opérationnels et que l'alarme persiste, une température ambiante élevée dans l'armoire électrique ou une charge partiellement court-circuitée augmentant la dissipation de puissance peuvent être la cause. Le remplacement proactif des ventilateurs sur une base programmée — généralement tous les deux à trois ans d'utilisation intensive — est une maintenance préventive standard pour les entraînements de broche des modules Alpha.

Q5 : La version #H500 du H226 est-elle disponible neuve, ou seulement en unités reconditionnées/réparées ?

La série A06B-6088 Alpha est une gamme de produits mature, et la production neuve en usine du H226#H500 n'est pas fiable disponible via les canaux de distribution normaux. Le marché d'approvisionnement se compose d'unités reconditionnées traitées par des centres de réparation spécialisés FANUC, d'unités neuves anciennes de distributeurs autorisés ayant conservé des stocks, et d'unités d'occasion testées retirées de machines désaffectées. Les spécialistes de réparation FANUC réputés testent ces modules sur de vrais moteurs de broche FANUC et des commandes CNC — pas seulement sur des alimentations de banc — pour vérifier les performances dans les conditions thermiques et électriques de fonctionnement réel. Lors de l'approvisionnement d'un remplacement, la confirmation de la méthode de test et des conditions de garantie auprès du fournisseur est la diligence appropriée avant l'achat. Les variantes #H501 et #500CS circulent également sur le marché, et il est essentiel de confirmer que le suffixe exact correspond à l'original avant d'accepter la livraison.
