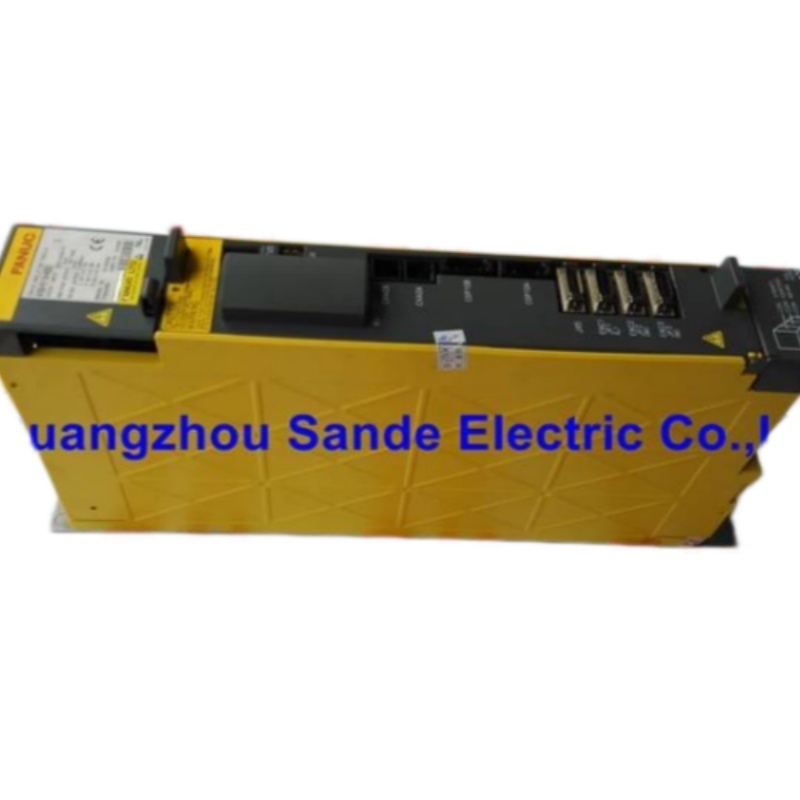

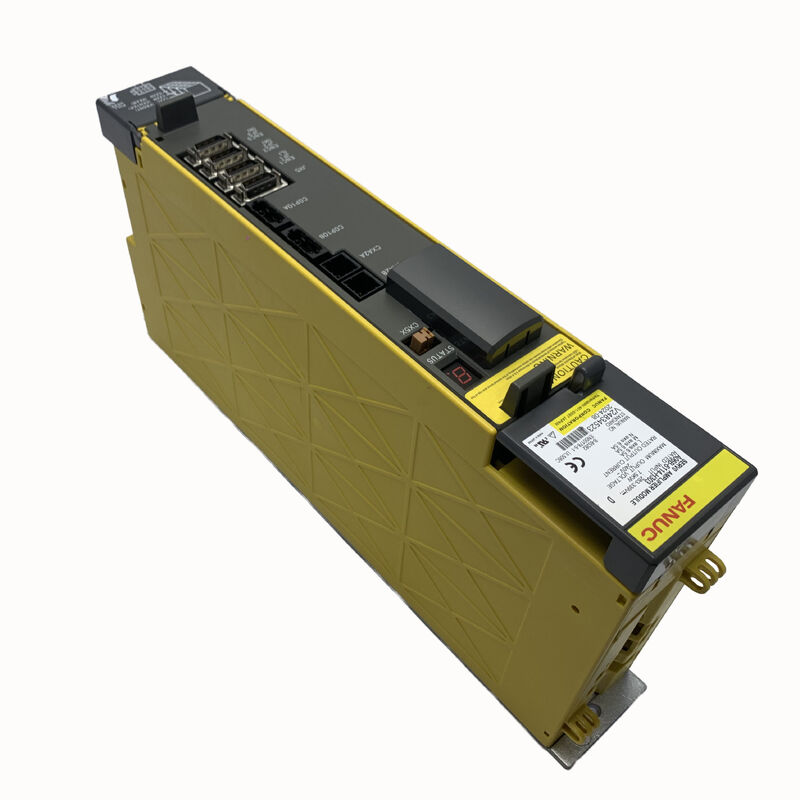

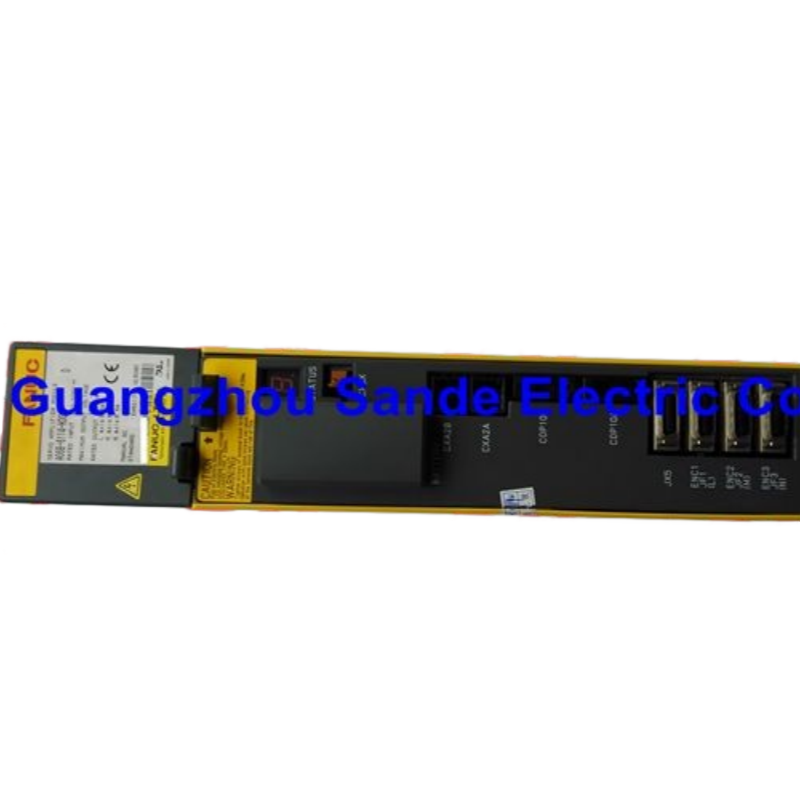

Module d'amplificateur servo triaxe FANUC A06B-6114-H303 série Alpha i SVM3-20/20/20i

Parcourez l'armoire d'entraînement de presque toute machine-outil CNC plus petite construite après le début des années 2000 avec une commande FANUC série i, et il y a de fortes chances que vous trouviez un A06B-6114-H303 dans la pile d'amplificateurs. Avec seulement 60 mm de large, ce module d'amplificateur servo Alpha i triaxe — désigné SVM3-20/20/20i — contrôle simultanément les axes L, M et N à partir d'une seule unité compacte, prenant son bus DC de l'alimentation PSM associée et délivrant 6,5 A par axe aux moteurs servo Alpha i connectés. C'est l'un des modules SVM triaxes les plus déployés dans la base installée mondiale de FANUC.

Ce que ce module est et où il s'intègre

Le système d'entraînement servo FANUC Alpha i est une architecture modulaire. Le PSM (module d'alimentation) convertit le secteur AC en un bus DC. Le SVM (module d'amplificateur servo) prend ce bus DC et entraîne les moteurs servo. L'A06B-6114-H303 est un SVM triaxe — il gère trois axes d'avance dans un seul boîtier — c'est pourquoi il est standard sur les centres d'usinage compacts, les tours CNC et les machines d'électroérosion à fil où la consolidation des trois axes d'avance principaux en un seul module de 60 mm permet d'économiser un espace précieux dans l'armoire et simplifie la disposition de la pile d'entraînement.

Le module communique avec la commande CNC FANUC via FSSB (FANUC Serial Servo Bus), l'interface série à fibre optique haute vitesse qui a remplacé les anciennes liaisons analogiques de type A et de type B. Toutes les données de commande et de retour d'axe transitent par cette connexion optique, ce qui simplifie considérablement le câblage de l'armoire par rapport à la génération précédente et fournit la vitesse de communication élevée requise pour le mouvement synchronisé multi-axes.

Spécifications techniques

Trois axes, un module de 60 mm — L'avantage de l'espace

La caractéristique physique distinctive du SVM3-20/20/20i est sa largeur d'armoire de 60 mm. Dans une armoire d'entraînement Alpha i, l'empreinte totale de la pile d'entraînement est la somme de la largeur du PSM plus chaque module SVM. Une machine triaxe utilisant l'A06B-6114-H303 occupe considérablement moins d'espace sur le rail de l'armoire que ce que nécessiteraient trois unités SVM triaxes séparées équivalentes.

Pour les constructeurs de machines-outils travaillant dans des dimensions d'armoires électriques restreintes — une contrainte constante sur les centres d'usinage compacts, les tours CNC et les cellules multi-machines à haute densité — le module triaxe est souvent la seule solution pratique. Le module abrite son propre ventilateur de refroidissement interne et son dissipateur thermique, de sorte qu'aucun système d'air forcé externe n'est nécessaire pour les installations à température ambiante standard.

Commandes CNC compatibles

L'A06B-6114-H303 utilise le FSSB comme interface avec la commande CNC FANUC. Cela le place fermement dans la génération Alpha i post-2004, alimentée par le PSM de la série 6110. Les générations de commandes CNC FANUC compatibles incluent :

FANUC 0i-B et 0i-C — les commandes CNC FANUC les plus déployées au monde, trouvées sur la majorité des tours et centres d'usinage CNC d'entrée et de milieu de gamme des constructeurs de machines-outils asiatiques et européens

FANUC 16i, 18i, 21i (modèle B) — commandes CNC plus performantes utilisées dans les centres d'usinage plus capables, les centres de tournage-fraisage et les systèmes multi-axes ; l'A06B-6114-H303 est spécifiquement cité comme courant sur les systèmes 16i/18i/21i modèle B

FANUC 15i — commande CNC haut de gamme pour l'usinage multi-axes complexe où le SVM3 dessert des axes subsidiaires plus petits aux côtés de SVM d'axes plus grands

Commandes de robot FANUC — contrôleurs de robot FANUC qui utilisent l'architecture d'entraînement Alpha i, où le module triaxe entraîne plusieurs axes de joint de robot

L'interface FSSB est une exigence fixe. Les systèmes utilisant les anciennes interfaces servo de type A ou de type B nécessitent des variantes SVM différentes.

Moteurs servo compatibles

L'A06B-6114-H303 est normalement équipé de moteurs servo Alpha i modèles 4i ou 8i, et fonctionne avec des commandes de robot ainsi qu'avec les variantes iB et iC des séries 15, 16, 18 et 21. Il est utilisé par les constructeurs de machines-outils dans les machines CNC plus petites.

Plus largement, le SVM3-20/20/20i à 6,5 A par axe accueille les moteurs servo de la série FANUC Alpha i de plus petite capacité — généralement les séries αi4 et αi8 — qui sont les moteurs d'avance standard sur les centres d'usinage compacts et les tours CNC où ce module est le plus couramment installé. Pour les axes nécessitant un courant plus élevé (moteurs plus grands), un SVM monoaxe avec une capacité de courant plus élevée serait spécifié aux côtés du SVM3 dans la même armoire.

Référence des alarmes

L'A06B-6114-H303 signale les défauts via un affichage LED à un chiffre sur la face avant du module. Lorsqu'une condition d'alarme se produit, la LED ALM s'allume et les codes suivants identifient le défaut :

Les alarmes de ventilateur (codes 1 et F) sont parmi les événements de maintenance les plus courants sur les modules vieillissants. L'erreur de communication P indique généralement un problème de câble à fibre optique FSSB ou un problème d'interface CNC plutôt qu'un défaut de module. Les alarmes de surintensité (8, 9, A) et les alarmes IPM sont les principaux indicateurs de défaillance interne du module ou de problèmes de moteur/câblage nécessitant une investigation.

Environnement d'application

La génération aiSV3-20/20/20 de la série FANUC Alpha i A06B-6114-H303 est un amplificateur servo triple canal utilisé dans les petites machines CNC de nombreux constructeurs de machines-outils leaders mondiaux. DNC

Les types de machines où ce module est couramment trouvé comprennent les centres d'usinage verticaux compacts dans la plage de déplacement de 400 à 600 mm, les centres de tournage CNC avec 2 à 3 axes servo, les machines d'électroérosion à fil, les centres de perçage et de taraudage, et les centres d'usinage horizontaux plus petits. La puissance nominale de 6,5 A par axe couvre les tailles de moteurs d'avance Alpha i utilisées sur les axes X, Y et Z de ces machines sans nécessiter la capacité de courant plus élevée des variantes SVM plus robustes.

Architecture interne des cartes

L'A06B-6114-H303 est construit autour de deux cartes internes : la carte de câblage A16B-2203-0698, qui gère l'étage des transistors de puissance et les connexions de sortie moteur, et la carte de contrôle FSSB A16B-2101-004x, qui gère le calcul de la boucle servo et l'interface CNC. Aucune des deux cartes n'est disponible en tant qu'élément de service séparé — le module est réparé en tant qu'unité complète. Cependant, le ventilateur de refroidissement interne, le bloc batterie, les fusibles et les modules de transistors sont disponibles en tant que composants de remplacement, rendant la réparation ciblée au niveau des composants réalisable dans des installations de service spécialisées FANUC.

FAQ

Q1 : Qu'est-ce que l'interface FSSB et l'A06B-6114-H303 l'exige-t-il ?

FSSB (FANUC Serial Servo Bus) est l'interface série haute vitesse à fibre optique de FANUC entre la commande CNC et les modules d'amplificateur servo. Oui — l'A06B-6114-H303 est exclusivement un module de type FSSB. Il n'est pas compatible avec les anciennes interfaces analogiques de type A ou de type B. Vérifiez que la commande CNC FANUC de la machine utilise le FSSB avant de spécifier ce module ; les commandes FANUC 0i-B/C, 16i/18i/21i modèle B et 15i utilisent toutes le FSSB.

Q2 : Quels moteurs servo sont compatibles avec l'A06B-6114-H303 ?

Avec une sortie nominale de 6,5 A par axe, ce module est conçu pour les moteurs FANUC série Alpha i de petite capacité, le plus souvent les modèles αi4/3000 et αi8/3000. Ce sont les moteurs d'avance standard trouvés sur les centres d'usinage compacts et les tours CNC où le SVM3-20/20/20i est généralement spécifié. Les moteurs nécessitant un courant d'axe plus élevé nécessitent un SVM monoaxe avec une capacité de courant plus importante.

Q3 : Un A06B-6114-H303 peut-il remplacer trois modules SVM1 monoaxes séparés ?

Fonctionnellement, oui — à condition que chacun des trois axes ne nécessite pas plus de 6,5 A de courant nominal (20 A de crête). Le SVM3-20/20/20i gère trois axes dans un module de 60 mm au lieu de trois modules séparés, avec la même interface FSSB et la même compatibilité moteur Alpha i. L'espace dans l'armoire est considérablement réduit. Le compromis est qu'une seule défaillance de module affecte les trois axes simultanément plutôt qu'un seul.

Q4 : Que signifie le code d'alarme P sur l'A06B-6114-H303, et comment dois-je le dépanner ?

L'alarme P indique une erreur de communication FSSB — une défaillance de la liaison de données série à fibre optique entre la commande CNC FANUC et le module d'amplificateur servo. Vérifiez d'abord les câbles à fibre optique FSSB : inspectez les connecteurs aux deux extrémités, module et CNC, pour détecter tout dommage, contamination des faces optiques ou rayon de courbure excessif dans le routage de la fibre. Nettoyez les connecteurs optiques si nécessaire. Si la fibre est en bon état et que l'alarme persiste, le défaut peut se trouver dans la carte de contrôle FSSB du module ou dans l'interface servo de la commande CNC — les deux nécessitent un diagnostic spécialisé.

Q5 : L'A06B-6114-H303 est-il toujours en production et est-il réparable ?

L'A06B-6114-H303 appartient à la génération Alpha i (série 6114) de FANUC, qui a été remplacée par des générations d'entraînement plus récentes. Il n'est plus en production courante mais reste largement disponible via les canaux d'automatisation industrielle en tant que stock excédentaire et reconditionné. La réparation au niveau des composants est bien prise en charge — le ventilateur de refroidissement interne, les modules de transistors, les fusibles et le bloc batterie sont tous disponibles en tant que pièces de service, et les installations de réparation spécialisées FANUC peuvent reconstruire le module avec un test complet en boucle fermée sur de vrais moteurs Alpha i et une commande CNC en direct.
