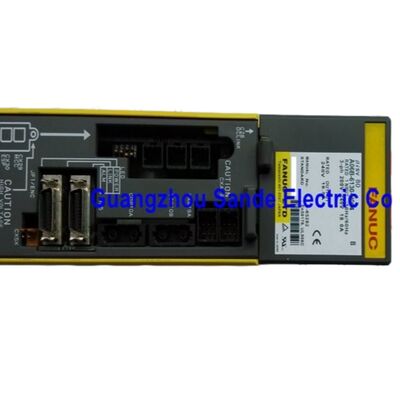

FANUC A06B-6130-H004 ¢ Servo-amplificateur à axe unique de la série SVM1-80i Beta i, interface FSSB, 80A

Identification du produit

Numéro de la partie:A06B-6130-H004 Pour les produits à base d'alcool

Série:La série FANUC MELSERVO Beta i (βi)

Nom du modèle:SVM1-80i (servo-module à un seul axe, classe 80A)

Interface:FSSB FANUC Servo Serial Bus (fibre optique)

Manuel de référence:B-65322

Ce qu'est cette unité

Parmi la gamme de servoamplificateurs Beta i de FANUC, leA06B-6130-H004 Pour les produits à base d'alcoolIl s'agit du module mono-axial 80A, l'unité de capacité la plus importante de la série Beta i SVM1 de première génération.Alors que les plus petites variantes H001 (20A) et H002 (40A) gèrent des axes plus légers, le H004 est conçu pour les axes qui exigent une réponse de courant élevé et rapide à l'accélération: changements d'outils automatiques, mécanismes d'indexation de tourelle,et les axes rotatifs ou linéaires de précision courants sur les machines de MDE.

Ce qui distingue l'ensemble de la famille d'amplificateurs Beta i de la série Alpha iSV, c'est son architecture.L'A06B-6130-H004 n'est pas un module au sens traditionnel du terme, il est équipé de sa propre section d'alimentation intégrée.Il est donc électriquement autonome, ce qui lui permet d'être monté n'importe où sur la machine-outil, indépendamment d'une unité d'alimentation PSM externe.Pour les constructeurs de machines qui conçoivent des armoires de commande compactes ou positionnent un entraînement près de l'axe qu'il sert, cette indépendance est un véritable avantage pratique.

La communication avec le CNC FANUC passe par le FSSB – le bus servo-sériel FANUC – à l'aide d'un câble à fibre optique.La connexion par fibre élimine la sensibilité au bruit des câbles de signal électrique sur les distances courantes dans les installations de machines-outils, and the FSSB protocol's high-speed synchronous communication is what allows the 0i-C and 0i-D control families to achieve tight multi-axis position synchronisation across all connected drives simultaneously.

Spécifications techniques

L'alimentation électrique intégrée: pourquoi elle est importante en usine

L'architecture standard pour les servo-entraînements FANUC Alpha i implique un module d'alimentation partagé (PSM) qui conditionne l'alimentation du bus CC pour plusieurs modules SVM enchaînés sur un bus commun.La série Beta i SVM1, y compris l'A06B-6130-H004, adopte une approche totalement différente. Chaque unité intègre son propre redresseur et son propre étage de bus CC ̇ aucun PSM externe n'est requis.

D'un point de vue de la conception de la machine, cette architecture autonome a des conséquences réelles.et un câble à fibre FSSBIl n'y a pas de séquence de tension de bus, pas de PSM partagé à la taille par rapport à une combinaison de charges d'axe, et pas de risque d'une défaillance de PSM en arrêtant plusieurs axes simultanément.Si l'A06B-6130-H004 présente une défaillance, la machine perd un axe non tous les axes partageant une alimentation commune.

Pour les équipes de maintenance, la même logique s'applique. Le remplacement de l'A06B-6130-H004 est un échange simple: déconnecter l'entrée en trois phases, la sortie de puissance du moteur, la fibre FSSB, l'alimentation de commande 24V,L'unité de remplacement arrive avec sa propre source d'alimentation déjà intégrée, sans calculs de dimensionnement PSM, sans remise en service du bus.

Communication du FSSB: le lien CNC

FSSB FANUC Servo Serial Bus est le protocole de communication en série propriétaire à grande vitesse de FANUC pour connecter le CNC aux servo-amplificateurs.Le A06B-6130-H004 se connecte au port FSSB de CNC via un câble à fibre optiqueLes environnements des machines-outils génèrent des interférences électromagnétiques importantes: entraînements à fréquence variable, chauffage par induction, bobines relais,et les alimentations électriques de commutation créent tous un bruit qui peut corrompre le câblage de cuivre au niveau du signal sur de longues courses de l'armoire à l'axeLes fibres ne transportent aucun potentiel électrique et sont immunisées contre tout cela.

Du côté de la communication, le FSSB fonctionne en synchronisation avec le cycle d'interpolation du CNC.et chaque échange de paramètres entre le CNC et l'A06B-6130-H004 se produit en phase verrouillée avec le cycle de calcul du CNC, généralement 1 ms sur les systèmes standard 0iCette liaison synchrone est ce qui rend possible un mouvement d'axe coordonné lisse et précis,Comme le CNC sait exactement quand chaque entraînement va exécuter chaque incrément de position.

Applications typiques des machines-outils

Axe du changement automatique d'outil (ATC).Le bras ATC d'un centre d'usinage vertical le mécanisme qui tire physiquement un outil de la broche, balançant vers le chargeur d'outils,et renvoie un nouvel outil doit compléter son cycle rapidement et à plusieurs reprisesAccélération rapide jusqu'à une position définie, décélération et arrêt précis, retenue de freinage positive pendant que l'outil est échangé.A06B-6130-H004 80A capacité de courant de pointe fournit la tête de couple d'accélération un axe ATC a besoin, et la liaison FSSB fournit la latence de confirmation de position requise pour l'entrelacement du mouvement ATC avec l'orientation de la broche et les séquences de serrage/déserrage des outils.

Axe d'indice de la tourelle du tour CNC.L'indexation de la tourelle d'outil sur les centres de virage est similaire en caractère à l'opération ATC: mouvements courts, rapides et précis vers des positions indexées, exécutés plusieurs fois par heure.Courant de pointe élevé pour une accélération rapide, une bonne tenue de position une fois indexé, et une récupération fiable des charges de la pointe de l'outil pendant la coupe.Les tours de la série FANUC 0i avec tourelles dans la gamme de taille du moteur βiS sont bien compris dans l'enveloppe d'application de l'A06B-6130-H004.

Des câbles électromagnétiques et des machines à couler.Les machines de traitement électronique par fil et les machines de traitement électronique par coulissage utilisent des servo-axes pour contrôler la position de l'électrode à une résolution très fine et avec une réponse bien atténuée.Les charges d'axe sont souvent faibles, mais l'exigence de bande passante de position est élevéeLa liaison de communication FSSB et la chaîne de rétroaction du codeur βiS maintiennent la latence de commande à réponse serrée.

Quatrième et cinquième axes sur les centres d'usinage.Pour les tables tournantes plus petites de la gamme βiS, le moteur de l'appareil doit être adapté à l'axe de servo.l'A06B-6130-H004 fournit le courant nominal approprié combiné à l'interface FSSB qui s'intègre naturellement dans une configuration de commande de série 0i ou 30i existante.

Matériel interne: ce qu'il y a à l'intérieur

L'A06B-6130-H004 est construit autour de trois ensembles fonctionnels.La carte de câblage A16B-3200-051x fournit la couche d'interconnexion entre le stade de puissanceLe circuit imprimé de commande A20B-2101-005x gère la communication FSSB, le traitement de la boucle de courant, le décodage de la rétroaction du codeur et toute la surveillance de la protection.

Parmi ces trois, le module de transistor est le seul composant d'alimentation disponible séparément pour la réparation au niveau de la carte.si une des planches échoueLes fusibles et le ventilateur de refroidissement interne sont également utilisables en tant que composants individuels.qui couvre les éléments d'entretien les plus courants liés à l'âge.

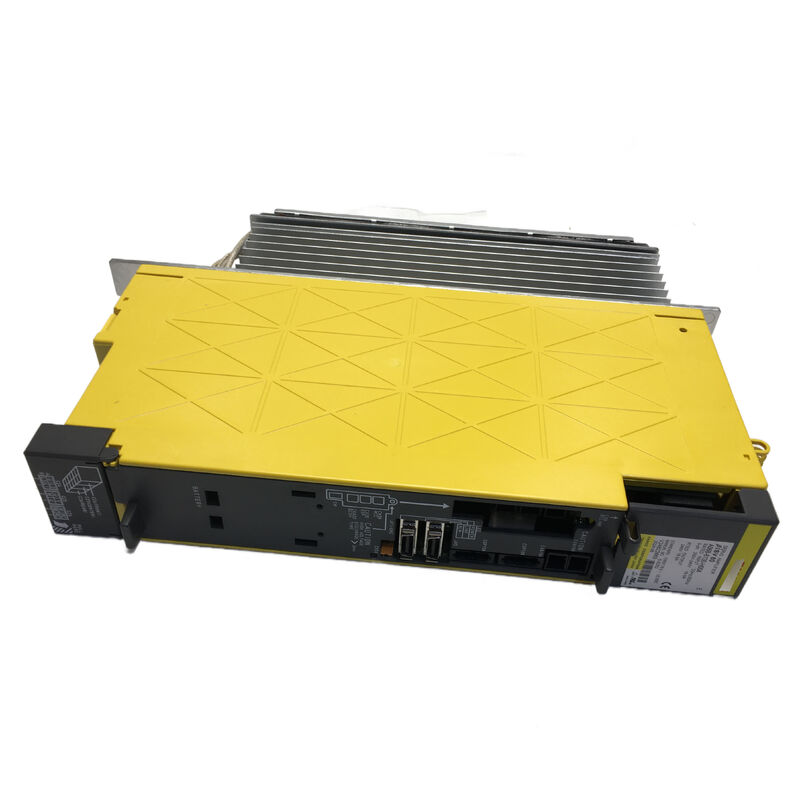

Le facteur de forme de 263 × 335 × 59 mm étroit et haut reflète l'empreinte de montage standard FANUC Beta i.Les unités sont montées verticalement avec les côtes des dissipateurs de chaleur orientées pour une convection naturelle verticaleLa profondeur de 59 mm permet une disposition relativement compacte des armoires, même lorsque plusieurs unités sont installées côte à côte.

La série Beta i Context: Famille A06B-6130

La série A06B-6130 couvre la gamme complète d'amplificateurs SVM1 mono-axe Beta i de première génération.

Les quatre partagent la même interface de fibre FSSB, la même architecture d'alimentation autonome et la même plage de fonctionnement de 0 °C à 55 °C.La sélection entre eux est déterminée par le courant nominal et le courant de pointe du servo-moteur entraînéIl est essentiel de faire correspondre le courant nominal de l'amplificateur au moteur: un amplificateur de petite taille atteindra sa limite de courant maximal lors de l'accélération et déclenchera une alarme de surcourant.alors qu'un amplificateur surdimensionné n'offre aucun avantage et gaspille de l'espace d'armoire.

Faits saillants de l'installation et de l'entretien

Dégagement de refroidissement.Le ventilateur interne tire l'air à travers les nageoires du dissipateur. Mitsubishi's and FANUC's installation guidelines for rack-mounted drives of this type generally call for minimum clearances above and below the unit for airflow — blocked clearances lead to elevated heat sink temperatures and premature transistor module degradationVérifiez que la position installée fournit une ventilation adéquate conformément au manuel B-65322.

Puissance de commande en courant continu de 24 V.L'alimentation en courant continu de 24 V pour la carte de commande doit provenir du rail principal de 24 V de la machine,mais avec fusion individuelle pour chaque amplificateur pour empêcher une défaillance de la carte de commande de tirer vers le bas de l'ensemble du rail 24V et l'effondrement des autres circuits de commande simultanément.

Traitement des câbles à fibre.Les câbles à fibre FSSB ont une spécification minimale de rayon de flexion.Les courbes nettes au connecteur ou le long du câble créent une perte d'insertion qui provoque éventuellement des erreurs de communication ¢ alarmes de détection d'axe ou erreurs de communication synchrone sur l'écran CNCLorsque vous roulez la fibre, évitez de l'envelopper serré contre des bords métalliques ou à travers des coins tranchants.

Maintenance du ventilateur.Le ventilateur de refroidissement interne a une durée de vie finie, généralement indiquée dans la documentation de maintenance FANUC à environ 20 000 à 30 000 heures de fonctionnement.Cela se traduit par un intervalle d'inspection ou de remplacement des ventilateurs recommandé de plusieurs années.Une défaillance du ventilateur entraîne des déplacements thermiques à des niveaux de charge inférieurs à ceux attendus et, éventuellement, des dommages au module du transistor en raison d'une sur-température prolongée.

Vérifiez les paramètres après remplacement.Lors de la première mise en marche après un échange A06B-6130-H004, le CNC exécute sa séquence de servo-initialisation sur FSSB. Vérifiez que le paramètre de type du servo-moteur est correctement réglé pour le moteur d'axe,que la rétroaction du codeur est active, et que la position de référence de l'axe est rétablie si la machine utilise un système d'encodage absolu.

Questions fréquentes

Q1: Quels systèmes CNC sont compatibles avec le A06B-6130-H004?

L'A06B-6130-H004 communique via une interface FSSB (FANUC Servo Serial Bus) en fibre optique et est compatible avec les familles CNC FANUC Série 0i-C, 0i-D, 30i, 31i et 32i.Il n'est pas compatible avec les anciens contrôles FANUC antérieurs à FSSB, ni avec les amplificateurs SVM de la série Alpha i qui partagent un bus CC avec un module d'alimentation PSM.

Q2: Quels sont les servomoteurs entraînés par l'A06B-6130-H004?

Il est conçu pour les servo-moteurs de la série FANUC βiS (Beta i S) dans la plage de courant appropriée, principalement pour les modèles βiS 12/3000 et βiS 22/3000.Le moteur doit être assorti au pic 80A de l'amplificateur / 18La tentative d'entraîner un moteur plus grand nécessitant un pic supérieur à 80 A provoquera des défauts de protection contre le surcourant.

Q3: L'A06B-6130-H004 nécessite-t-il un module d'alimentation FANUC PSM externe?

Non. Contrairement aux amplificateurs de la série Alpha iSV, l'A06B-6130-H004 dispose de sa propre alimentation intégrée et se connecte directement à une ligne d'entrée à trois phases de 200 ‰ 240 VAC.qui simplifie à la fois l'installation électrique et la disposition des armoires.

Q4: Quelles alarmes indiquent une panne A06B-6130-H004 et quelles sont les premières choses à vérifier?

Les indicateurs de défaillance les plus courants sont les alarmes d'onduleur (alarme SV 401/421 sur FANUC 0i), les alarmes de surcourant et les erreurs de détection d'axe sur l'écran CNC.Vérifiez ce qui suit:: vérifier que le câble de fibre FSSB est entièrement installé et intact; confirmer que l'alimentation de commande en courant continu de 24 V est présente et dans les limites de la tolérance; vérifier que le ventilateur de refroidissement interne fonctionne; et inspecter les fusibles d'entrée.Si tout ceci est vérifié, la défaillance est plus susceptible d'être interne au module d'amplificateur-transistor, à la carte de commande ou à la carte d'alimentation.

Q5: Les panneaux internes (A20B-2101-005x, A16B-3200-051x) peuvent-ils être remplacés séparément?

Ces PCB ne sont pas disponibles comme pièces détachées via des canaux standard.les options pratiques sont la réparation spécialisée de l'ensemble de l'unité par un atelier de réparation expérimenté par FANUCLe module de transistor interne, les fusibles et le ventilateur de refroidissement sont opérationnels séparément et couvrent les défaillances les plus courantes liées à l'usure.
