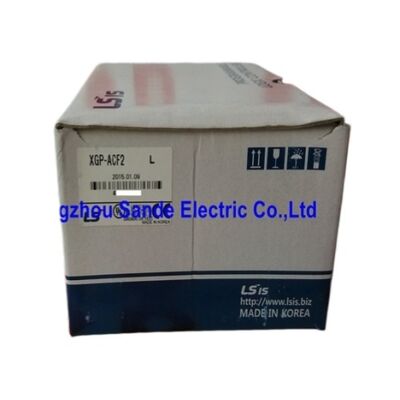

LS PLC XGP-ACF2 Contrôleur logique programmable Module de puissance de la série XGT XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2 ∙ Module d'alimentation PLC de la série XGT ∙ 85 ∙ 264VAC universel / DC5V 6A / ± 2% / ≤ 20A Entrée / 50/60Hz / 0,4 kg

Entrée universelle Un module pour toutes les tensions principales

La spécification de définition du XGP-ACF2 est sa plage d'entrée de 85 264 VAC.Il ne s'agit pas d'une alimentation à tension sélectionnable nécessitant un saut ou un commutateur pour configurer 100V ou 230V, il s'agit d'une entrée véritablement universelle qui s'adapte automatiquement à toute alimentation électrique dans la plageLes 100 VAC du Japon, les 120 VAC de l'Amérique du Nord et les 220 V240 VAC de l'Europe sont tous couverts par les spécifications.

Pour les constructeurs de machines qui expédient des panneaux de commande basés sur XGT sur plusieurs marchés, cette universalité élimine les variantes de modules de puissance spécifiques au marché et élimine le risque de décalage de tension.Un panneau construit en Corée et expédié en AllemagneLe numéro de pièce couvre l'ensemble des marchés.

Le XGP-ACF2 est directement comparable au XGP-AC23 (entrée fixe 220V, sortie 8,5A) et au XGP-DC42 (entrée 24VDC).L'AC23 a une capacité de courant plus élevée pour de plus grandes populations de modules, mais nécessite une alimentation fixe de 220 VACLe DC42 est utilisé dans les installations où la tension de distribution principale du panneau est de 24 VDC.L'ACF2 est la bonne option lorsque la compatibilité universelle de la tension d'entrée et la capacité de sortie de 6A correspondent aux exigences de l'installation.

Principales spécifications

6A Budget en cours  Exigence de conception du système

La sortie 6A du XGP-ACF2 est la puissance totale de 5 VDC disponible pour chaque module installé dans la même base XGT.

• Module de processeur XGI-CPUU: ~ 0,96A
• Module d'entrée/sortie numérique standard: ~0,2A
• Module d'entrée/sortie analogique: ~0,3A
• Module de communication: ~ 0,3A

Une configuration représentative 1 processeur (0,96A) + douze modules d'E/S numériques (2,4A) + deux modules de communication (0,6A) prend environ 3,96A, laissant plus de 2A d'espace.Cette marge permet d'accueillir des modules supplémentaires et assure une régulation stable sous des charges variables.

La somme des prises de courant de tous les modules installés doit être calculée et vérifiée par rapport à la limite de 6A avant l'alimentation du système.Une alimentation surchargée abaisse le rail 5VDC en dessous de la bande de régulation de ±2% le résultat est des réinitialisations intermittentes du module, des erreurs de communication et un comportement imprévisible du processeur plutôt qu'un arrêt pur, rendant les conditions de surcharge plus difficiles à diagnostiquer qu'une défaillance grave.

Sélection du courant d'entrée et de la protection du circuit

La pression maximale ≤ 20 A à l'allumage est le paramètre qui détermine la protection correcte du circuit en amont.Un fusible à action rapide standard de taille proche du courant de fonctionnement à l'état stable se déclenchera sur la montée d'incendieLes choix de protection corrects sont les suivants:

• Les dispositifs de protection contre les accidents de la route ne doivent pas contenir:Permettre le passage du courant d'entrée brève tout en fournissant une protection contre le surcourant pour les défaillances persistantes.
• Disjoncteurs ayant une caractéristique de type D:Début instantané au courant nominal de 10 × 20 ×, pour accueillir l'invasion tout en protégeant contre une surcharge soutenue.

Dans les installations où plusieurs racks XGT allument simultanément l'alimentation après une panne, l'entrée combinée de tous les modules d'alimentation doit également être prise en compte au niveau du panneau de distribution.

Scénarios d'application

Déploiement mondial de la machine:Les panneaux de commande OEM basés sur XGT expédiés à des clients au Japon (100 VAC), en Allemagne (230 VAC) et aux États-Unis (120 VAC) ¥ utilisant tous le même XGP-ACF2 sans modification matérielle ni stockage spécifique au marché.

Installation du nouveau système XGT:Les modules de puissance standard pour les systèmes XGI et XGR sont construits lorsque le réseau AC est disponible et que la capacité de sortie de 6A correspond à la population de modules prévue.

Remplacement du XGP-ACF2 dans les installations XGT existantes:Échange direct lorsque le module d'alimentation d'origine tombe en panne. Aucune configuration n'est requise. Installez, allumez et vérifiez que la puissance de sortie de 5 VDC est dans les ±2% de la spécification.

Questions fréquentes

Q1: Que se passe-t-il si le courant total du module dépasse 6A?

La tension de sortie tombe en dessous de 4,9 V (la limite inférieure de ±2%), déclenchant des niveaux logiques marginaux dans les modules installés.Le mode d'échec est généralement intermittent plutôt que durAvant d'alimenter le système, vérifiez toujours la consommation totale de courant de tous les modules installés.

Q2: Le XGP-ACF2 nécessite-t-il un commutateur de sélection de tension pour fonctionner à 100 V ou 220 V?

Non. Le XGP-ACF2 est une véritable source d'entrée universelle, il n'existe pas de commutateur de sélection, car il n'en est pas nécessaire. Connectez-le à n'importe quelle source de courant alternatif entre 85V et 264VAC à 47 63Hz et il fonctionne correctement.L'électronique de puissance interne régule automatiquement la sortie indépendamment de la tension d'entrée dans la plage spécifiée.

Q3: Le courant d'entrée ≤ 20 A est-il une valeur maximale garantie ou une valeur typique?

Il s'agit d'un maximum la course réelle dépend de l'angle de phase de la tension d'alimentation au moment de l'alimentation, de la température du condensateur et de l'impédance de la ligne.l'invasion est généralement la plus élevéeLa valeur ≤ 20 A est la valeur la plus basse pour les besoins de la sélection du dispositif de protection.

Q4: Le XGP-ACF2 peut-il être utilisé dans des configurations de processeur redondantes XGR?

Dans les configurations redondantes XGR, chaque châssis possède son propre module d'alimentation indépendant.Vérifier les exigences spécifiques de configuration XGR dans la documentation du système LS Electric XGT afin de confirmer la variante appropriée du module de puissance pour chaque châssis.

Q5: Que signifie une tolérance de DC5V ± 2% pour le fonctionnement du module?

La sortie est garantie entre 4,9 et 5,1 V dans toutes les conditions de fonctionnement spécifiées.Si l'alimentation dérive au-delà de ±2% en raison d'une surcharge, la tension d'entrée hors gamme ou une défaillance du module, les marges de tension logique dans les modules installés deviennent marginales, ce qui provoque les défauts intermittents décrits dans Q1.
