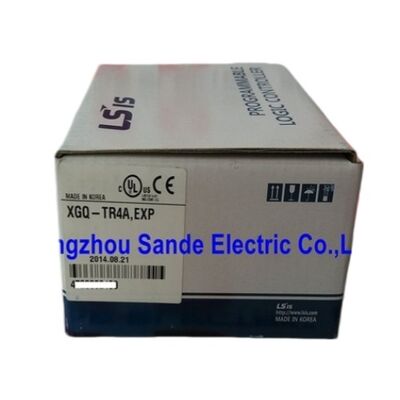

LS PLC XGQ-TR4A Contrôleur logique programmable Module de sortie de la série XGT XGQ-TR4A,EXP XGQ-TR4A

LS Électrique XGQ-TR4A | Module de sortie transistor à dissipateur NPN 32 points XGK — DC 12/24 V / 0,1 A par point / 2 A commun / Photocoupleur / ≤ 1 ms

Puits NPN – Ce que cela signifie pour le câblage sur site

Le XGQ-TR4A est la variante NPN (sink) du module de sortie transistor XGK à 32 points. Son homologue PNP (source) est le XGQ-TR4B. La distinction est fondamentale pour le câblage sur site :

NPN (évier) — XGQ-TR4A :Chaque transistor de sortie fournit le chemin de retour vers COM (0 V). La borne positive de l'alimentation sur site se connecte à la charge ; le transistor connecte l'autre borne de la charge à COM lorsqu'il est commandé ON. Le courant circule depuis l'alimentation → la charge → le transistor → COM.

PNP (source) — XGQ-TR4B :Chaque transistor fournit l'alimentation positive. COM transporte 24 V ; le transistor connecte 24 V à la charge lorsqu'il est commandé ON. Le courant circule depuis COM → transistor → charge → 0 V.

Si les appareils de terrain ont une borne connectée au bus positif 24 V et nécessitent un retour commuté à 0 V, NPN est correct. Si les appareils sont connectés à 0 V et nécessitent une alimentation commutée en 24 V, PNP est correct. La spécification d’un type incorrect produit un câblage où les sorties n’ont aucun effet quel que soit l’état du programme.

Spécifications clés

2Une limite commune — La contrainte pratique

Chaque point peut absorber 0,1 A ; la borne commune est partagée avec un maximum de 2A. Avec 32 points à 0,1 A chacun, le courant simultané atteindrait 3,2 A, dépassant la limite. En pratique:

• À 0,1A par point : maximum20 sorties simultanément ON(20 × 0,1A = 2,0A)
• À 0,05 A par point (bobine solénoïde de 50 mA) : les 32 sorties = 1,6 A — dans la limite
• À 0,06 A par point : tous les 32 = 1,92 A – dans la limite

La plupart des charges du monde réel (bobines solénoïdes 24 V CC, bobines de relais de signal, indicateurs LED) consomment 30 à 60 mA. Pour ceux-ci, 32 sorties actives simultanées restent bien dans la limite commune de 2A. La contrainte n’a d’importance que dans les applications denses pilotant simultanément de nombreuses charges à courant élevé.

Scénarios d'application

Panneaux de valves pneumatiques :32 pilotes de vanne à 24 V CC, 50 à 80 mA chacun. Le courant total à 70 mA × 32 = 2,24 A s'approche mais dépend d'une activation simultanée — dans les applications cycliques où toutes les vannes ne se déclenchent pas simultanément, bien dans la limite de 2 A.

Pilotage du relais de signal :Sorties XGQ-TR4A pilotant des entrées de bobine de relais 24 V CC (30 à 50 mA chacune). Tous les 32 simultanément = 0,96 à 1,6 A – bien dans la limite commune.

Panneaux indicateurs LED :32 indicateurs d'état à ≤20 mA chacun. Tous les 32 actifs = 0,64 A — aucune contrainte ne s'applique.

FAQ

Q1 : Les sorties NPN peuvent-elles piloter directement des charges inductives (bobines solénoïdes) ?

Oui, dans la limite de 0,1 A par point. Les charges inductives génèrent un pic de contre-EMF lorsqu'elles sont éteintes - supprimez-les avec une diode de roue libre à travers la bobine (cathode vers alimentation positive, anode vers borne commutée). Sans suppression, la force contre-électromotrice dégrade la durée de vie du transistor et peut provoquer une commutation parasite sur le câblage adjacent. Vérifiez si la bobine solénoïde spécifique inclut déjà une suppression interne.

Q2 : Que signifie un temps de réponse ≤ 1 ms pour les applications réelles ?

Le délai de 1 ms du transistor — depuis la commande de sortie de l'API jusqu'au changement d'état du terminal — est négligeable pour les applications d'électrovanne, de convoyeur et d'indicateur où le dispositif contrôlé répond en 10 à 100 ms. Pour une synchronisation de précision à la microseconde (génération d'impulsions de moteur pas à pas), un module de sortie d'impulsions haute vitesse dédié est requis ; un module à transistor standard n'est pas approprié.

Q3 : Le XGQ-TR4A est-il compatible avec l'automate compact XGB ?

Non. Le XGQ-TR4A est un module d'E/S pour le bus API modulaire XGK. Le XGB utilise un format de bus d'extension différent avec ses propres modules d'extension spécifiques. Pour les systèmes XGB, le module de sortie transistor série XGB approprié doit être spécifié.

Q4 : Comment un XGQ-TR4A utilisé est-il vérifié avant l'installation ?

Montez dans une base XGK, alimentez le système, commandez chacun des 32 canaux ON et OFF individuellement via un programme de test ou une fonction de diagnostic. Vérifiez à chaque borne de sortie : ≤0,2 V lorsqu'il est allumé ; flotte pour fournir la tension lorsqu'il est éteint. Tout canal restant proche de 0 V lorsqu'il est commandé OFF (bloqué fermé) ou ne parvenant pas en dessous de 0,2 V lorsqu'il est allumé (bloqué ouvert) a un transistor défaillant. Confirmez que le comportement des LED correspond aux états ON/OFF attendus.

Q5 : D'où provient le XGQ-TR4A après l'arrêt ?

Via le marché secondaire LS Electric XGK – revendeurs de pièces détachées pour l’automatisation industrielle et fournisseurs excédentaires testés. Demandez des unités testées avec vérification de canal individuel. Confirmez XGQ-TR4A (NPN, 32 points) vs XGQ-TR4B (PNP, 32 points) avant de commander — la distinction NPN/PNP est essentielle pour la compatibilité du câblage.
