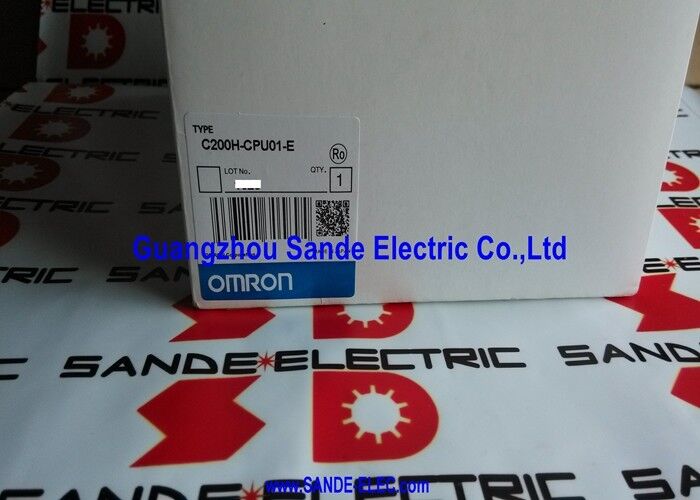

Le module PLC de Omron C200H-CPU01-E est un module de commande de commande de commande C200HCPU01E C2OOH-CPUO1-E.

Omron C200H-CPU01-E | Module CPU de la série SYSMAC C200H — Alimentation 100–240VAC, Sortie 5VDC 3A, Mémoire programme 4K mots, Jeu d'instructions 145, IP30

Présentation

La Omron C200H-CPU01-E est l'unité CPU fondamentale de la série de contrôleurs programmables SYSMAC C200H d'Omron — le module qui combine le cerveau de traitement de l'API avec sa propre alimentation CA dans une seule unité montable en rack.

Cette conception intégrée — alimentation et CPU dans un seul module — était caractéristique de l'architecture C200H : les ingénieurs n'avaient qu'à sélectionner le backplane approprié (3, 5, 8 ou 10 emplacements), monter le CPU01 dans la position CPU désignée, et ajouter des modules d'E/S, des unités de fonction spéciale et des modules de communication aux emplacements restants.

Le C200H était l'API milieu de gamme d'Omron dans les années 1980 et 1990, et le suffixe -E sur le C200H-CPU01-E indique la variante pour le marché européen (international) — la version avec la plage de fonctionnement complète de 100–240VAC qui accepte les alimentations 120VAC et 230VAC sans nécessiter de matériel différent pour différentes régions.

La plage de tension étendue de 85–132VAC / 170–264VAC confère au module une tolérance considérable aux baisses de tension d'alimentation, un avantage pratique dans les environnements industriels où la qualité de la tension n'est pas toujours idéale.

La position du CPU01 au sein de la famille des CPU C200H le place comme le CPU d'entrée de gamme — la capacité de traitement la plus fondamentale de la gamme C200H. La mémoire programme de 4K mots gère la séquence de machines simple, la logique de convoyeur et les programmes de contrôle à usage général.

Pour les applications nécessitant des programmes plus importants, l'emplacement de la cassette mémoire offre une voie d'extension : une cassette EPROM ou EEPROM peut être insérée pour étendre le stockage du programme, la variante EEPROM permettant des mises à jour de programme sur le terrain sans effaceur UV.

Pour les applications nécessitant plus de puissance de traitement, Omron a positionné le C200H-CPU03-E (8K mots) et le C200H-CPU11-E (32K mots) au-dessus du CPU01 dans la famille C200H.

Spécifications clés

Architecture d'alimentation intégrée

L'alimentation CA intégrée du C200H-CPU01-E est l'une des caractéristiques distinctives qui différenciaient la conception du C200H de certaines API contemporaines qui nécessitaient des modules d'alimentation séparés.

L'intégration de l'alimentation dans le module CPU simplifie la configuration du backplane : l'ingénieur installe un module (le CPU01) et toute la conversion de puissance pour le CPU et le rack d'E/S est gérée en interne.

La sortie 5VDC, 3A alimente la logique du backplane pour tous les modules installés dans le rack CPU et tout rack d'extension connecté via un câble d'extension.

La consommation nominale de 120VA reflète la puissance totale tirée de l'alimentation CA dans des conditions de fonctionnement normales.

Le fusible d'alimentation 5VDC, 2A protège le rail de sortie CC — si un module provoque un tirage de courant excessif, le fusible saute plutôt que de permettre au CPU ou à d'autres modules d'être endommagés par surintensité.

Le remplacement du fusible est une tâche de maintenance qui rétablit le fonctionnement après que la condition de défaut a été identifiée et corrigée.

La plage de tension de fonctionnement étendue (85–132VAC / 170–264VAC au-delà des plages nominales) est particulièrement pertinente dans les installations où l'infrastructure électrique locale est sujette à des fluctuations de tension — courantes dans certains environnements de fabrication où les démarrages de gros moteurs, les équipements de soudage ou les charges variables affectent la qualité de l'alimentation.

Le C200H-CPU01-E tolère ces variations et continue de fonctionner lors des baisses de tension transitoires qui pourraient affecter des équipements moins tolérants.

Architecture d'E/S — Backplane, Racks et sélection de modules

Le backplane C200H accepte les modules dans ses emplacements numérotés, le CPU01-E occupant la position CPU désignée (généralement l'emplacement le plus à gauche). Les emplacements restants acceptent :

Modules d'E/S — modules d'entrée numériques acceptant 24VDC, 100VAC ou d'autres niveaux de signal ; modules de sortie numériques avec sorties relais, transistor ou triac ; modules d'E/S analogiques pour signaux de tension et de courant.

Modules de fonction spéciale — modules de comptage haute vitesse, modules de contrôle de position, modules de contrôle de température et autres unités fonctionnelles spécifiques à l'application qui étendent les capacités du CPU au-delà des E/S discrètes de base.

Modules de communication — Host Link (RS-232C SYSMAC Link vers ordinateurs hôtes), PC Link (pour le partage de données d'API à d'API), Remote I/O (pour étendre les E/S aux racks distants) et unités SYSMAC NET Link.

Le rack CPU accueille les modules installés et la sortie d'alimentation du CPU01. Deux racks d'extension supplémentaires se connectent via le câble de la série C200H-CN, chacun ajoutant plus d'emplacements pour des E/S supplémentaires.

Ce maximum de trois racks couvre la plupart des applications de contrôle de machines de taille moyenne dans le cadre de la plateforme C200H.

Cassette mémoire — Extension au-delà de 4K mots

La mémoire programme de base de 4K mots du C200H-CPU01-E couvre les programmes de contrôle de machines simples.

Lorsque l'application en nécessite davantage — des programmes plus importants avec des bibliothèques de sous-programmes étendues, plus de registres de données, ou des programmes approchant 8K mots — l'emplacement de la cassette mémoire offre la voie matérielle pour l'extension.

La cassette EPROM (C200H-MP16K) étend la mémoire à 16K mots.

Elle est programmée en usine ou avec un programmateur de périphérique effaçable par UV, ce qui la rend adaptée aux déploiements de production où le programme est finalisé et nécessite une protection contre les modifications involontaires.

L'EPROM ne peut pas être reprogrammée sans effacement UV, ce qui la rend appropriée pour les programmes de production stables.

La cassette EEPROM (C200H-ME16K) étend également à 16K mots mais permet la reprogrammation électrique — le programme peut être mis à jour sur le terrain à l'aide du périphérique de programmation, sans retirer la cassette ni utiliser d'effacement UV.

Cette flexibilité fait de la cassette EEPROM le choix préféré pour les installations où le programme nécessite des mises à jour périodiques, des ajustements de paramètres ou des changements de recettes pendant la durée de vie opérationnelle de l'équipement.

FAQ

Q1 : Le C200H-CPU01-E dispose de 4K mots de mémoire programme. Est-ce suffisant pour la plupart des applications C200H ?

4K mots est la capacité d'entrée de la gamme de CPU C200H — adéquate pour les programmes de séquence de machines modérément complexes utilisant la logique à échelle avec des temporisateurs, des compteurs, des instructions de comparaison et une logique d'entrée/sortie standard.

Un programme typique pour un convoyeur avec dix stations, huit interverrouillages, six conditions de défaut et une communication HMI de base peut occuper 1 500 à 2 500 mots, s'intégrant confortablement dans 4K. Les programmes qui incluent une manipulation de données étendue, de grandes tables de consultation ou de très longues chaînes logiques séquentielles peuvent dépasser 4K et nécessiter soit une extension de cassette mémoire, soit une mise à niveau vers le C200H-CPU03-E (8K mots) ou le C200H-CPU11-E (32K mots).

Q2 : Le C200H-CPU01-E peut-il communiquer directement avec un PC moderne sous Windows pour la programmation ?

Le C200H-CPU01-E ne dispose pas d'un port RS-232C intégré sur le CPU01 lui-même — la communication avec un périphérique de programmation utilise le port périphérique et une console de programmation ou un adaptateur approprié.

Le logiciel CX-Programmer d'Omron (qui a remplacé l'ancien SYSMAC Support Software) prend en charge la programmation de la série C200H et se connecte via un adaptateur RS-232C approprié entre le PC et le port périphérique du C200H.

Un adaptateur USB vers RS232C peut être nécessaire sur les PC modernes qui n'ont pas de ports RS-232C natifs.

Alternativement, les modules de communication Host Link installés dans le backplane fournissent une connectivité RS-232C pour l'accès SCADA et la programmation.

Q3 : Quel est le nombre maximal de points d'E/S pour un système C200H utilisant le CPU01-E ?

La capacité totale d'E/S d'un système C200H dépend du nombre et du type de modules d'E/S installés sur le rack CPU et jusqu'à deux racks d'extension. Chaque module d'E/S contribue 8, 16 ou 32 points d'E/S.

Avec un maximum de trois racks et des configurations de modules d'E/S standard, un système C200H peut généralement atteindre plusieurs centaines de points d'E/S discrètes.

Le maximum exact dépend de la sélection spécifique des modules, de la taille des backplanes et de la capacité de l'alimentation — la sortie 5VDC, 3A du CPU01-E limite la consommation totale de courant de tous les modules installés.

Les systèmes nécessitant un très grand nombre d'E/S dépasseraient la capacité d'alimentation du C200H-CPU01-E et nécessiteraient une planification minutieuse du budget de courant ou une mise à niveau vers une variante de CPU plus puissante.

Q4 : Le C200H-CPU01-E a un fusible d'alimentation de 2A. Peut-il être remplacé sur le terrain ?

Oui. Le fusible d'alimentation 5VDC, 2A sur le C200H-CPU01-E est un composant remplaçable. Si le fusible saute en raison d'un événement de surintensité (défaillance d'un module, défaut de câblage ou court-circuit externe), le fusible doit être remplacé après que la cause profonde a été identifiée et corrigée.

Remplacer le fusible sans résoudre le défaut sous-jacent entraînera le saut immédiat du fusible de remplacement.

Le type de fusible correct est spécifié dans le manuel matériel du C200H — l'utilisation d'une valeur de fusible incorrecte peut soit fournir une protection inadéquate, soit provoquer des déclenchements intempestifs dans des conditions de fonctionnement normales.

Q5 : Le C200H-CPU01-E est-il compatible avec les API actuelles CJ et NJ d'Omron pour le partage de données ?

Le C200H-CPU01-E utilise les anciens protocoles de communication SYSMAC Link et Host Link qui ne sont pas directement compatibles avec les séries CJ2 ou NJ actuelles d'Omron sans conversion de protocole.

Pour les systèmes existants où un C200H et un contrôleur Omron série CJ/NJ moderne doivent échanger des données, une unité de communication série avec le protocole Host Link approprié peut être installée dans le rack C200H, tandis que le contrôleur moderne utilise sa propre connexion Ethernet ou EtherNet/IP — avec conversion de protocole gérée soit par logiciel, soit via un appareil passerelle.

L'intégration directe au niveau des tags entre le C200H et les contrôleurs modernes n'est pas disponible sans cette couche de traduction.
