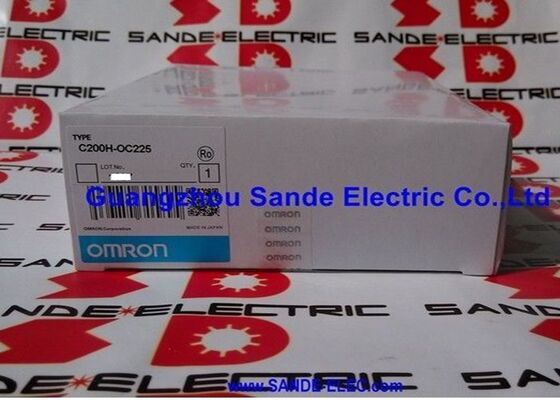

Le produit doit être présenté sous forme d'une couche d'écoulement.

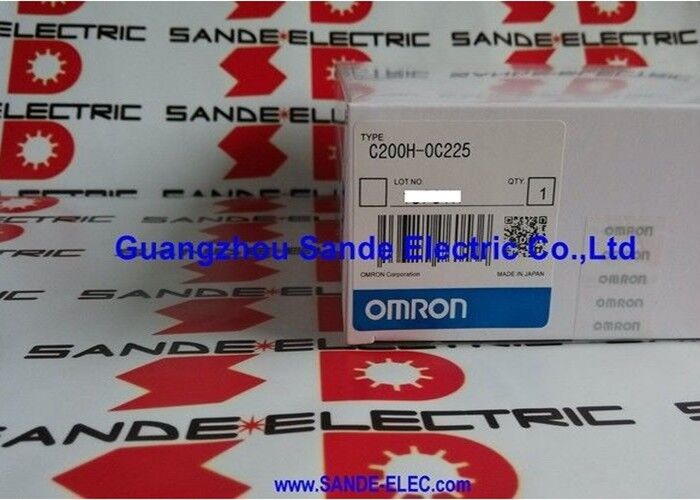

Omron C200H-OC225 ∙ C200H Module de sortie de relais à 16 points ∙ 250V AC / 24V DC / 2A par point / relais G6B

16 Sorties de relais pour le rack C200H

Le C200H-OC225 élargit un rack C200H PLC avec 16 points de sortie de relais nommés pour les charges AC 250V ou 24V DC à 2A par sortie.La sortie de type relais est la caractéristique déterminante de ce module. Chaque canal de sortie passe par un contact mécanique, ce qui le rend électriquement compatible avec une gamme de charges de champ plus large que les modules de sortie de transistors ou de triacs: charges AC et DC mixtes, charges inductives avec une tolérance de surtension plus élevée,et dispositifs nécessitant une fermeture de contact plutôt que des signaux au niveau du transistor.

Le type de relais utilisé est l'Omron G6B-1174P-FD-US un relais à bobine en courant continu de 24 V à chaque canal de sortie.ce qui signifie que ce module est approprié pour les sorties qui basculent à la fréquence de l'événement de la machine plutôt qu'à des fréquences d'impulsion à haute fréquence.

Principales spécifications

Limites de charge par point et par unité

La valeur nominale de 2 A par point est le courant maximum qu'une seule sortie peut basculer.La valeur nominale de 8A par unité limite le courant simultané total à travers les 16 points combinés, même lorsque chaque point est dans sa limite de 2A, la somme de toutes les sorties actives ne doit pas dépasser 8A.

En termes pratiques: le chargement simultané des 16 sorties près de leur limite individuelle de 2 A pousserait le total de l'unité vers 32 A ¢ bien au-dessus du plafond de 8 A par unité.Dans les installations où plusieurs sorties entraînent simultanément des chargesLe dépassement de ce seuil provoque des dommages thermiques au module même si aucun relais n'est surchargé.

La capacité de commutation minimale de 10 mA à 5 V CC confirme que le relais G6B peut commuter des circuits pilotes à faible consommation d'énergie sans dégradation des contacts.

Questions fréquentes

Q1: Qu'est-ce qui rend les sorties de relais préférables aux sorties de transistors dans les panneaux de machines anciennes?

Les sorties de relais basculent les charges CA et CC et gèrent les charges inductives (contacteurs, solénoïdes) avec une meilleure tolérance aux surtensions que les sorties de transistors.le type de sortie a été sélectionné pour correspondre aux types de câblage et de charge du panneau d'origineLe remplacement par un module de relais préserve le comportement de sortie d'origine sans modification du câblage du champ, sans modification du matériel de l'interface de relais externe.

Q2: Pourquoi la limite de 8A par unité est-elle importante même si chaque point est classé 2A?

La limite de 8 A par unité est le plafond thermique pour l'ensemble du module simultanément.le courant combiné peut dépasser 8A même si aucun point individuel ne dépasse 2ACalculer la somme la plus mauvaise de tous les courants de sortie actifs simultanément et confirmer qu'elle reste inférieure à 8A, ou réduire la charge par point pour rester dans le total de l'unité.

Q3: Quelle est la durée de vie du relais et quand le module doit-il être remplacé de manière préventive?

Le relais G6B a une durée de vie mécanique nominale (nombre d'opérations de commutation).Les modules de sortie de relais dans les machines qui effectuent des cycles de sortie plusieurs milliers de fois par jour doivent être inclus dans le cycle de maintenance préventive planifié .

Q4: Le C200H-OC225 est-il encore disponible à l'achat?

La série C200H est une plate-forme Omron héritée. Le module peut être acheté auprès des concessionnaires de pièces industrielles PLC, des distributeurs Omron et des spécialistes de la rénovation.Confirmer le numéro de pièce C200H-OC225 spécifiquement pour les modules de sortie C200H adjacents (C200H-OC221)., OC222, OC224) diffèrent par le nombre de points ou la configuration des contacts.

Q5: Qu'est-ce qui doit être vérifié lors du remplacement d'un C200H-OC225?

Confirmer que le module de remplacement est spécifiquement C200H-OC225 (type de relais, 16 points). Vérifier la charge de champ par point et la somme des charges simultanées par rapport aux limites 2A par point / 8A par unité.Vérifiez l' état de connecteur de l' arrière-plan du rackAprès l'installation, vérifiez que chaque canal de sortie répond correctement à son adresse PLC avant de remettre la machine en production.
