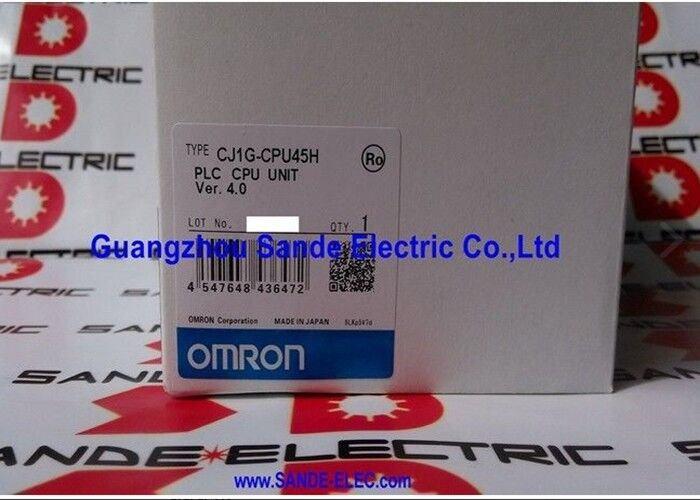

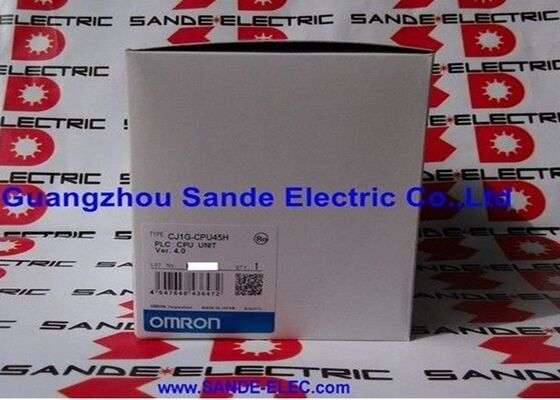

OMRON CJ1G-CPU45H unité centrale CJ1G-CPU45H CJ1GCPU45H

Omron CJ1G-CPU45H | CPU d'automate modulaire CJ1 — 60 000 pas / 128 000 mots / 1 280 bits d'E/S / 3 racks d'extension / 0,91 A

CJ1G-CPU45H — Le processeur moyen-haut de la plate-forme CJ1

Le CJ1G-CPU45H est une unité centrale de la famille d'automates modulaires CJ1 d'Omron — la plate-forme prédécesseur du CJ2M décrite ailleurs dans cet ensemble de produits. Comprendre où il se situe dans la hiérarchie des processeurs d'Omron est important à la fois pour les nouvelles spécifications et les travaux de remplacement.

Au sein de la gamme de processeurs CJ1G, la désignation G identifie la classe de performances standard (par rapport au CJ1H pour les hautes performances). Le CPU45H se positionne au-dessus du plus petit CJ1G-CPU43H (20 000 pas, 960 bits d'E/S) avec son programme de 60 000 étapes et sa capacité de 1 280 bits d'E/S — le nombre le plus élevé spécifiquement adapté aux installations où la machine a besoin d'une logique plus complexe et de plus de connexions de signaux qu'un processeur de milieu de gamme ne peut en accueillir.

Les 1 280 bits d'E/S (équivalant à 80 mots de zone d'E/S) définissent le nombre maximum de signaux d'entrée et de sortie physiques que la CPU peut adresser sur son rack local et ses racks d'extension. Pour une machine ou un système doté de 400 entrées numériques, 300 sorties numériques et 32 ​​canaux analogiques occupant plusieurs mots d'E/S, le CJ1G-CPU45H a la capacité d'adressage nécessaire pour mapper tous les signaux sans solutions de contournement.

Trois racks d'extension étendent la portée physique du CJ1G-CPU45H : jusqu'à trois racks supplémentaires, chacun connecté via des unités d'interface d'E/S CJ1W-IC101, augmentent le nombre total de modules d'E/S bien au-delà de ce qui peut tenir dans une armoire physique. Pour les machines où les E/S sont réparties entre les sections dans des panneaux séparés connectés à un processeur central, cette extension de rack est le mécanisme qui conserve toutes les E/S sous un seul programme et une seule structure d'adressage.

Spécifications clés

CJ1G-CPU45H vs CJ2M-CPU14 — Deux générations d'automates modulaires Omron

Le CJ2M-CPU14 offre une exécution plus rapide, plus de mémoire de données et une plus grande extension malgré moins d'étapes de programme. Tous deux utilisent la famille de modules d'E/S de la série CJ. Pour le remplacement dans les installations CJ1G existantes, le CJ1G-CPU45H est le remplacement correct à l'identique ; la migration vers CJ2M nécessite une vérification de compatibilité du programme.

Scénarios d'application

Contrôle de machine multi-sections :Trois racks d'extension autorisent les modules d'E/S dans des armoires séparées (une section de traitement principale, une station de chargement et une section d'emballage) le tout adressé sous un seul programme CJ1G-CPU45H sans automates séparés ni communication inter-automates.

Automatisation des processus avec grandes E/S :1 280 bits d'E/S s'adaptent aux environnements de signaux denses : un système utilitaire avec des centaines de commutateurs de position de vanne, des entrées de niveau et des contacts d'état du moteur gérés à partir d'un seul processeur.

Pièces de rechange du système existant CJ1 :La plateforme CJ1 a été largement déployée dès le début des années 2000. Lorsqu'une armoire construite autour du CJ1G-CPU45H nécessite le remplacement du processeur, un modèle identique préserve le programme, l'adressage E/S et l'architecture du rack sans modification.

FAQ

Q1 : En quoi le CJ1G-CPU45H diffère-t-il du CJ1G-CPU43H et du CJ1G-CPU44H ?

Le CPU43H fournit 20 000 pas et 960 bits d'E/S. Le CPU44H fournit 40 000 pas et 1 024 bits d'E/S. Le CPU45H fournit 60 000 pas et 1 280 bits d'E/S. Tous les trois prennent en charge 3 racks d’extension. Sélectionnez le processeur en fonction de la taille du programme et des exigences en matière de nombre de bits d'E/S : le remplacement d'un CPU45H par un CPU43H réduit la mémoire de programme disponible et l'adressage d'E/S, ce qui empêchera le chargement d'un programme volumineux.

Q2 : Le CJ1G-CPU45H peut-il utiliser les modules d'E/S CJ2M, et vice versa ?

CJ1 et CJ2M partagent le facteur de forme du module d'E/S de la série CJ. La plupart des modules d'E/S standard des séries CJ1W-ID, OD et AD sont compatibles avec les processeurs CJ1 et CJ2M. Les modules spécialisés (unités fonctionnelles, processeurs de communication spécifiques) peuvent avoir des restrictions de compatibilité : vérifiez à partir des tableaux de compatibilité de la série CJ d'Omron avant de mélanger des processeurs et des modules d'une génération à l'autre.

Q3 : Combien de points d’E/S au total représentent 1 280 bits d’E/S ?

1 280 bits d'E/S équivalent à 1 280 signaux numériques individuels : le nombre combiné maximum de bits d'entrée et de bits de sortie adressables par le processeur sur tous les racks. En pratique, la limite peut être atteinte avant cela par le nombre de modules physiques ou l'espace du rack. Pour les canaux analogiques, chaque canal occupe plusieurs bits (généralement 16 bits par canal), de sorte que les systèmes fortement analogiques consomment le budget de 1 280 bits plus rapidement que les systèmes purement numériques.

Q4 : Quel logiciel de programmation se connecte au CJ1G-CPU45H ?

CX-Programmer (qui fait partie de la suite CX-One) est le principal outil de programmation de la famille CJ1, prenant en charge les schémas à contacts, les diagrammes de blocs fonctionnels, le texte structuré et la programmation SFC. La connexion s'effectue via le port USB du processeur ou via Ethernet si une unité Ethernet en option est installée. Sysmac Studio ne prend pas en charge la programmation CJ1.

Q5 : D'où provient le CJ1G-CPU45H ?

Via le marché secondaire Omron CJ1 PLC : revendeurs d'automatisation traditionnels, fournisseurs de surplus testés et distributeurs spécialisés de pièces Omron. La plate-forme CJ1 dispose d'une base installée mondiale substantielle ; le CPU45H apparaît régulièrement sur le marché secondaire. Vérifiez que la capacité du programme (60 000 étapes) et le nombre de bits d’E/S (1 280) correspondent au système installé avant de commander.
