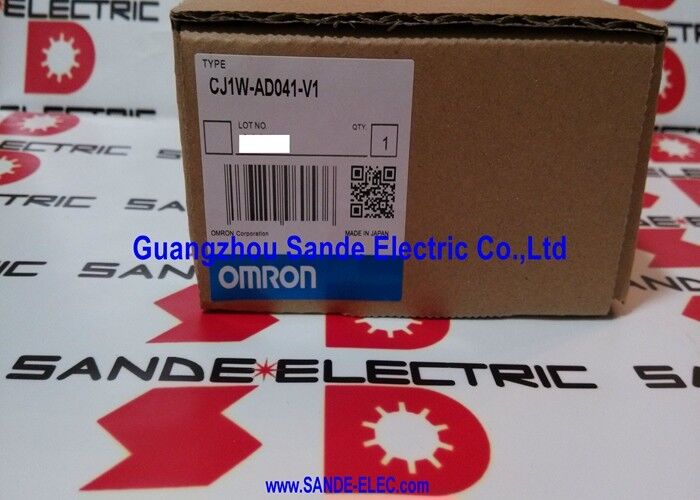

L'unité A/D OMRON CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

Omron CJ1W-AD041-V1 ∙ Unité d'entrée analogique à 4 canaux de la série CJ ∙ Résolution 1/8000 / 250 μs par point / Détection de rupture de fil / Tenue de pointe / Terminal amovible

Sélection de la portée du signal par canal Flexibilité maximale dans un seul module

Le CJ1W-AD041-V1 configure chacun de ses quatre canaux d'entrée indépendamment.et 4 ¢ 20mA ¢ sont disponibles sur n'importe quel canal sans interrupteurs ou interrupteurs matériels. L'attribution de la plage est effectuée dans la table des paramètres d'E/S du processeur CJ.

Cette indépendance par canal est pratique pour les racks d'instrumentation à signal mixte: le canal 1 lit un émetteur de pression de 4 ‰ 20 mA, le canal 2 lit une rétroaction de servo de ± 10 V,le canal 3 lit une sortie d'émetteur de température de 0 ̊10 V, et le canal 4 lit un émetteur de niveau 1 ¢ 5V ¢ tout à partir d'un module, le tout à pleine résolution.

La résolution de 1/8000 (13-bit) fournit 8 000 comptes sur toute la portée d'entrée.Le réglage optionnel 1/4000 réduit la résolution mais augmente le débit de conversion lorsque seule une mesure plus grossière est nécessaire.

Principales spécifications

Détection de rupture de fil  Critical pour l'intégrité de la boucle de 4  20 mA

L'avantage déterminant de la boucle de courant de 4 ¢ 20 mA par rapport aux signaux de tension est sa capacité à détecter les défaillances de circuit ouvert. Un fil cassé ou un émetteur défectueux fait baisser le courant de la boucle en dessous de 4 mA (souvent à zéro),qui est en dehors de la plage de signal valideLes entrées de tension standard ne peuvent pas faire cette distinction: un câble cassé lit 0V, qui est indistinguible d'un émetteur sortant 0V.

La détection de rupture de fil du CJ1W-AD041-V1 surveille chaque canal en mode 4 ‰ 20 mA. Lorsque le courant d'entrée tombe en dessous du seuil de rupture de fil, le module génère un signal de diagnostic dans sa zone de données.Le programme CJ CPU lit ce signal et peut déclencher une alarme., inhiber les sorties dépendantes, ou appeler une sous-routine de traitement des pannes ̇ tout cela sans nécessiter de matériel externe.

Pour les installations où les défaillances de la boucle d'émetteur doivent être détectées activement plutôt que mal lues silencieusement comme zéro,la fonction de rupture du fil est la différence entre une défaillance qui est signalée et celle qui provoque une fausse lecture silencieuse.

Retenir le pic et mesurer la moyenne de bruit

Maintien de pointe:Capture et conserve la valeur maximale qui s'est produite sur un canal d'entrée depuis la dernière réinitialisation.Utilisé pour détecter les pics transitoires que le cycle d'analyse du processeur pourrait autrement manquer une augmentation momentanée de la pression, une brève surtension ou un événement de signal de courte durée lors de processus à grande vitesse.

La moyenne:Lissage de la valeur déclarée en faisant la moyenne de plusieurs conversions consécutives. Réduit l'effet du bruit électrique, de l'agitation de sortie du capteur et de la variation de l'alimentation sur la valeur mesurée.Le résultat moyen est ce que le programme CPU lit, tandis que le module continue à se convertir à pleine vitesse à l'intérieur.

Les deux fonctions servent des situations opposées: le pic de retenue capture le pire maximum; la moyenne supprime le bruit pour révéler le signal sous-jacent.Les deux sont configurés par canal dans les paramètres CJ.

Scénarios d'application

Les entrées de la boucle de commande de processus:Quatre émetteurs de 4×20 mA (pression, température, débit, niveau) connectés à un CJ1W-AD041-V1 avec détection de rupture de fil active sur tous les canaux.Un câble d'émetteur cassé génère une alarme immédiate pour l'opérateur sans nécessiter une inspection manuelle.

Instruments de machines à plusieurs portées:Trois sorties de capteurs analogiques de ± 10 V et un transducteur de 4 ′ 20 mA connectés au même module.Aucun matériel supplémentaire n'est nécessaire pour les types de gamme mixte. Chaque canal configure sa propre gamme indépendamment..

Détection des pics d'inspection de la qualité:une sortie de capteur de force dans la plage 0 ∼ 10 V avec retenue de pic active. Le module conserve la valeur de force maximale de chaque cycle de pressage, quelle que soit la courte durée du pic,Donner au programme des données précises sur la force maximale sans nécessiter une interruption à grande vitesse.

Questions fréquentes

Q1: Les quatre canaux peuvent-ils fonctionner simultanément à des plages de signaux différentes?

Chaque canal est configuré de manière indépendante. Le canal 1 peut fonctionner en mode 420mA, le canal 2 en ±10V, le canal 3 en 0 5V et le canal 4 en 1 5V, le tout en même temps.L'attribution de la plage est effectuée dans la configuration de l'unité CX-Programmer ou dans l'outil de configuration NX/NJ, pas par sélection matérielle.

Q2: Que signifie la vitesse de conversion de 250 μs dans un contexte de système CJ?

Le chiffre de 250 μs est le temps de conversion A/D par canal.Ceci est indépendant du cycle de balayage du processeur CJ le module convertit en continu en arrière-plan, et le processeur lit le résultat de conversion courant à chaque balayage via les mots d'E/S alloués.

Q3: Combien d'unités CJ1W-AD041-V1 peuvent être installées dans un système CJ?

Le système CJ permet jusqu'à 10 unités spéciales d'entrée/sortie du même type (jusqu'au numéro d'unité 9, 0?? 9).Le nombre total est limité par l'allocation de l'unité d'entrée/sortie spéciale du processeur CJ et le nombre d'emplacements physiques du backplane.

Q4: Quel logiciel de programmation est utilisé pour configurer le CJ1W-AD041-V1?

CX-Programmer est le logiciel principal pour la configuration du système de la série CJ et la programmation de l'échelle.la connexion à l'unité de données de sortie/entrée spéciale est configurée dans CX-Programmer ou l'équivalent dans Sysmac Studio pour les systèmes NJ/NX reliés par le bus CJ I/O.

Q5: Le bloc terminal amovible est-il fourni avec le module?

Le bloc terminal à vis amovible est la connexion externe standard pour le CJ1W-AD041-V1. Il se détache du module sans débrancher le câblage de champ,permettant le remplacement du module pendant que les câbles de champ restent terminés sur le bloc détachéCela facilite le remplacement des modules à chaud avec un temps d'arrêt minimal.
