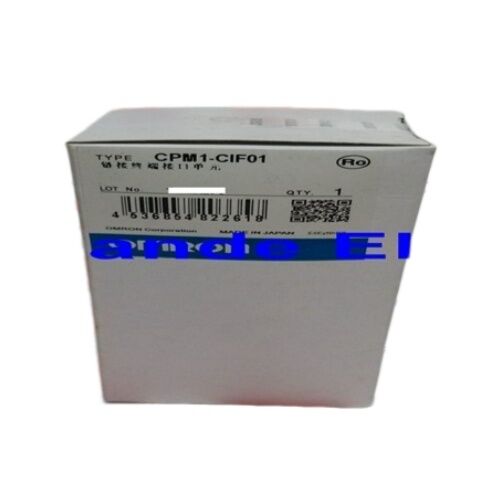

Le module de communication Omron CPM1-CIF01 est un module de communication CPM1-CIFO1

Omron CPM1-CIF01 ∙ Porte périphérique RS-232C Adaptateur ∙ CPM1 / CPM1A / CPM2A / SRM1 / Lien hôte + programmation / combinaisons de câbles XW2Z

Numéro de la partie:Les produits de base doivent être présentés dans le document de référence.

Nom du fabricant:Société Omron (Japon)

Connecteur côté PC:Le système d'aiguillage doit être équipé d'un dispositif d'aiguillage de qualité supérieure.

Les combinaisons de câbles:

• XW2Z-200S-CV (2m) / XW2Z-500S-CV (5m) ?? pour une connexion au port PC COM standard
• XW2Z-200S-V (2m) / XW2Z-500S-V (5m) ‡ arrangement de connexion alternatif

Ce que fait réellement le CPM1-CIF01

Les PLC CPM1/CPM1A/CPM2A communiquent à travers un port périphérique qui fonctionne à des niveaux logiques TTL ′ fluctuations de tension de 0 ′ 5 V.Les ports série standard pour PC et les adaptateurs USB-série fonctionnent à des niveaux RS-232C ‡ fluctuations de tension de ±3V à ±15VIls ne sont pas compatibles sans convertisseur de niveau.

Le CPM1-CIF01 est ce convertisseur de niveau, il se branche sur le connecteur de port périphérique du PLC, convertit les niveaux de signal TTL en RS-232C,et présente un connecteur mâle D-sub 9 broches qu'une interface série PC accepte. Sans cet adaptateur (ou un équivalent), il n'y a pas de chemin direct d'un PC exécutant CX-Programmer ou SYSMAC-CPT vers le port de programme du PLC.Le CPM1-CIF01 est l'interface physique qui rend la connexion possible.

Principales spécifications

Sélection du câble Quel câble XW2Z utiliser

Les câbles de type CV (XW2Z-xxxS-CV) sont spécifiés dans les diagrammes de connexion standard d'Omron pour la programmation PC-CPM1A/CPM2A via le CPM1-CIF01.Vérifiez la combinaison de câbles spécifique du guide de connexion Omron pour le modèle de SLC installé avant de commander. La bonne combinaison dépend du type de SLC et de l'interface PC..

Scénarios d'application

Mise en service initiale du programme:Connectez le CPM1-CIF01 au port périphérique CPM1A, connectez le câble XW2Z-200S-CV au port PC COM (ou à l'adaptateur USB-série), ouvrez CX-Programmer,sélectionnez le port COM correct au débit baud approprié, et allez en ligne pour télécharger le programme.

Diagnostic de défaut de champ:Une machine équipée de CPM2A développe une défaillance inattendue pendant la production.et surveiller les états d'E/S et les valeurs de la table des données en temps réel sans arrêter la machine.

Connexion HMI du lien hôte:Le CPM1-CIF01 fournit l'interface RS-232C entre le port série du panneau et le port périphérique du PLC,permettant au panneau de lire et d'écrire les adresses de données du PLC.

Trousse de maintenance de rechange:Les systèmes CPM1A et CPM2A restent en service dans le monde entier.Le fait de conserver un CPM1-CIF01 dans le kit d'entretien élimine le retard de l'approvisionnement lorsqu'un accès au programme d'urgence est nécessaire à un emplacement distant de la machine.

Questions fréquentes

Q1: Pourquoi un adaptateur séparé est-il nécessaire au lieu de connecter un câble directement au PLC?

Les ports périphériques CPM1/CPM1A/CPM2A utilisent des niveaux de tension TTL (logique 5V). Les ports série PC RS-232C utilisent une signalisation de ±3V à ±15V.Ces niveaux sont électriquement incompatibles connecter directement un câble RS-232C au port périphérique TTL produit une communication peu fiable ou nulleLe CPM1-CIF01 effectue la conversion de tension entre les deux normes.

Q2: Quel câble est correct pour une connexion au port COM PC d'un ordinateur portable standard?

Le XW2Z-200S-CV (2m) ou le XW2Z-500S-CV (5m) sont spécifiés dans les diagrammes de connexion standard d'Omron pour les connexions de port série D-sub 9 broches compatibles avec PC AT via le CPM1-CIF01.Pour les adaptateurs USB-série présentant un port COM virtuel, les mêmes câbles s'appliquent ′′ l'adaptateur apparaît sur le PC comme un port COM standard. Sélectionnez la longueur du câble en fonction de la disposition du boîtier.

Q3: Quel logiciel de programmation se connecte via le CPM1-CIF01?

CX-Programmer (partie de la suite logicielle CX-One d'Omron) est l'environnement de programmation actuel pour les PLC CPM1, CPM1A et CPM2A. Dans les paramètres de connexion de CX-Programmer, sélectionnez le port COM,Type de liaison RS-232CLe logiciel SYSMAC-CPT hérité se connecte également via cet adaptateur.

Q4: Le CPM1-CIF01 est-il spécifique à certains modèles de CPM ou est-il globalement compatible?

Le CPM1-CIF01 est compatible avec les familles de régulateurs CPM1, CPM1A, CPM2A et SRM1 liées Il n'est pas compatible avec la série CJ ou d'autres familles de PLC Omron qui utilisent différentes configurations de portsConfirmer la compatibilité avec le modèle PLC spécifique installé à partir de la documentation de connexion Omron.

Q5: D'où provient le CPM1-CIF01?

Grâce au réseau de distribution autorisé d'Omron (pour les stocks neufs et anciens) et par l'intermédiaire du marché de rechange des accessoires anciens d'Omron, les concessionnaires de pièces d'automatisation industrielle et les fournisseurs en surplus.Incluez l'assemblage de câbles XW2Z approprié dans l'ordre l'adaptateur seul sans le câble correct ne complète pas le chemin de communication PC-PLC. Vérifiez le type de câble dans le guide de connexion Omron pour le modèle de PLC installé.
