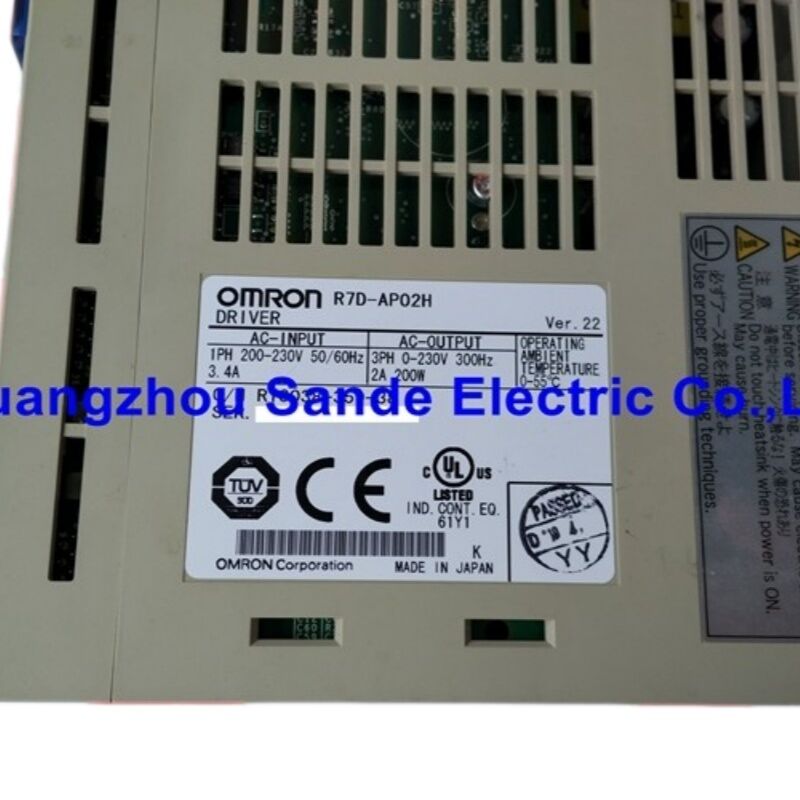

OMRON R7D-AP02H Servomoteur pas à pas SmartStep Série A — Variateur servo AC monophasé 200W 200V

Quand un moteur pas à pas n'est plus suffisant

Il y a un moment précis dans la conception d'une machine où le moteur pas à pas qui semblait être le bon choix commence à révéler ses limites — perte de pas sous charge, surchauffe à des vitesses soutenues, ou vibrations qui se manifestent dans les pièces finies. Le OMRON R7D-AP02H a été conçu spécifiquement pour ce moment.

Faisant partie de la Série SmartStep A d'OMRON, le R7D-AP02H est un variateur servo AC 200W conçu pour occuper la même tranche de coût et la même simplicité de câblage qu'un système pas à pas, tout en offrant les performances en boucle fermée d'un véritable servomoteur. Le concept est direct : accepter une commande de chaîne d'impulsions d'un contrôleur généraliste avec sortie d'impulsions — le même type de signal qu'un variateur pas à pas reçoit — et piloter un servomoteur AC sans balais avec retour de position en temps réel, réglage automatique du gain et protection contre le blocage et la surcharge qu'un moteur pas à pas ne peut tout simplement pas offrir.

Le résultat est un variateur qui s'intègre dans les architectures de mouvement existantes sans réécrire le code de l'API, tout en résolvant les problèmes de précision de positionnement et de fiabilité que les systèmes basés sur des moteurs pas à pas développent sous une charge réelle.

SmartStep A — Ce que la plateforme a été conçue pour résoudre

OMRON a positionné la série SmartStep A dans un créneau spécifique du marché de l'automatisation : les applications suffisamment complexes pour nécessiter des performances servo, mais suffisamment simples pour que le coût et la profondeur de programmation d'un variateur de classe SGDH complet ne soient pas justifiés. Machines d'emballage, postes d'étiquetage, petits convoyeurs, tables d'indexation et systèmes simples de prélèvement et de placement — équipements où le contrôleur est une API de base ou une carte de mouvement dédiée, et où le profil de mouvement est fondamentalement juste un aller-retour à une position.

Les variateurs SmartStep A fonctionnent avec une entrée de chaîne d'impulsions — le contrôleur émet des impulsions de direction et de pas, le variateur exécute le mouvement et vérifie son achèvement via la boucle de rétroaction de l'encodeur. Le variateur servo gère toutes les mathématiques servo en boucle fermée en interne. Du point de vue de l'API, l'interface n'est pas plus complexe que le câblage d'un variateur pas à pas ; la différence de performance se situe entièrement à l'intérieur du variateur.

Les commutateurs DIP en façade gèrent la configuration de base — type d'entrée d'impulsions, direction du moteur, comportement du freinage dynamique — sans nécessiter de logiciel ou d'unité de paramétrage pour les configurations standard. Ce fut une décision de conception délibérée : les variateurs SmartStep A étaient destinés à être configurés par des ingénieurs de maintenance sur le terrain, pas par des spécialistes des servomoteurs.

Spécifications Techniques

Comprendre le numéro de modèle : R7D-AP02H

Les numéros de pièce SmartStep A d'OMRON suivent une logique cohérente qu'il est utile de connaître lors de la recherche de références croisées ou d'alternatives :

R7D — Variateur servo SmartStep A
AP — Modèle standard (type d'entrée de chaîne d'impulsions)
02 — Classe de puissance 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Classe de tension 200V AC (le suffixe L indiquerait 100V AC)

Le suffixe H/L n'est pas interchangeable. Un R7D-AP02L est électriquement incompatible avec une alimentation 200V et conçu pour un environnement de distribution 100V AC séparé. Lors de la recherche d'un remplacement, le suffixe de tension doit correspondre à l'installation.

Servomoteurs compatibles

Le R7D-AP02H est associé aux servomoteurs SmartStep A 200W d'OMRON. Deux styles de corps sont disponibles pour différents besoins d'installation mécanique :

Corps cylindrique (standard) :

• R7M-A20030-S1 — clavette, sans frein
• R7M-A20030-BS1 — clavette, avec frein à coupure d'alimentation 24V DC

Style plat (corps court) :

• R7M-AP20030-S1 — version à encombrement réduit
• R7M-AP20030-BS1 — corps plat avec option frein

Les deux familles de moteurs partagent les mêmes caractéristiques électriques de 200W : couple nominal de 0,637 N·m, vitesse nominale de 3 000 tr/min, et vitesse maximale momentanée de 4 500 tr/min. Le couple de pointe atteint 1,91 N·m — environ trois fois le couple nominal — pour les demandes d'accélération brèves. L'encodeur du moteur fournit 2 000 impulsions par tour sur les phases A et B, avec une impulsion Z par tour pour la référence de mise à zéro.

La longueur du câble de l'encodeur entre le moteur et le variateur affecte l'immunité au bruit du système. OMRON recommande un câble standard pour le routage fixe et un câble robot (construction flexible) pour les installations où le câble doit bouger avec le moteur.

Réglage automatique en temps réel — Mise en service sans oscilloscope

La mise en service traditionnelle des servomoteurs impliquait un réglage itératif du gain de boucle : faire fonctionner le moteur, observer la réponse sur un oscilloscope ou un analyseur de mouvement, ajuster les gains proportionnel et intégral, répéter. Les variateurs SmartStep A automatisent ce processus.

La fonction de réglage automatique en temps réel surveille en permanence l'inertie du moteur et les caractéristiques de charge pendant le fonctionnement réel. Le variateur ajuste ses gains de contrôle internes en temps réel pour maintenir une réponse servo optimale à mesure que les conditions de charge changent — une fonctionnalité importante dans les machines où la charge varie selon le cycle, comme les équipements d'emballage qui traitent des produits de poids variables ou les convoyeurs avec chargement intermittent.

Pour les machines avec des charges constantes et répétables, le variateur peut également fonctionner en mode gain fixe une fois les gains établis, ce qui offre un comportement prévisible et répétable sur les cycles d'alimentation.

Flexibilité de la commande d'entrée et E/S de contrôle

Le R7D-AP02H accepte des commandes de position par chaîne d'impulsions dans trois formats, sélectionnables via le commutateur DIP en façade :

• Impulsion + Direction — compte d'impulsions et signal de direction séparés (format de sortie API le plus courant)
• Impulsions CW / CCW — trains d'impulsions avant et arrière séparés
• Différence de phase 90° — entrée de style encodeur quadrature A/B

La fréquence d'entrée d'impulsions maximale est de 500 kpps (kilo-impulsions par seconde), ce qui fixe la limite supérieure de la rapidité avec laquelle les commandes de position peuvent être envoyées au variateur. À 2 000 impulsions d'encodeur par tour moteur, un taux de commande de 500 kpps correspond à une vitesse commandée maximale de 15 000 tr/min — bien au-dessus des limites physiques du moteur, de sorte que le taux d'impulsions d'entrée n'est jamais le goulot d'étranglement des performances dans les applications SmartStep A typiques.

Les E/S de contrôle comprennent les signaux d'interverrouillage servo standard : Servomoteur activé, réinitialisation d'alarme, limites d'inhibition de commande avant/arrière, et entrées et sorties à usage général pour la confirmation de position et l'état d'alarme. Une sortie de surveillance analogique (CN4) fournit des signaux de tension en temps réel proportionnels à la vitesse du moteur et au courant de couple — utile pour les diagnostics à l'oscilloscope sans connexion logicielle PC.

Communication série : RS-232C et RS-422A

Les deux ports série sont présents et fonctionnels sur le R7D-AP02H. Le port RS-232C (CN3) se connecte à un PC exécutant le logiciel d'unité de paramétrage d'OMRON pour un accès complet aux paramètres, la surveillance et la configuration du variateur. L' interface RS-422A prend en charge le câblage multi-points, permettant à un seul PC ou HMI de communiquer avec plusieurs variateurs sur un bus partagé — pratique pour les machines avec plusieurs axes servo.

Pour la mise en service de base et le réglage des paramètres sur le terrain, l' unité de paramétrage portable R7A-PR02A d'OMRON se connecte directement à CN3 sans ordinateur portable. C'est l'outil qui rend le SmartStep A véritablement maintenable dans les environnements industriels où un PC n'est pas toujours présent sur le terrain lorsqu'un défaut doit être corrigé.

Freinage dynamique et régénération

Lorsqu'un servomoteur décélère, il agit comme un générateur, renvoyant de l'énergie au bus DC du variateur. Le R7D-AP02H gère cette énergie régénérative grâce à une capacité interne d' absorption d'énergie régénérative évaluée à 37,1 J. Pour la plupart des applications 200W avec des charges à inertie modérée et des rampes de décélération normales, l'absorption interne est suffisante.

Pour les applications avec des charges à inertie plus élevée ou des cycles de décélération fréquents et rapides, une résistance de régénération externe peut être connectée entre les bornes B1 et B2 pour fournir une capacité de dissipation supplémentaire. Le variateur surveille le cycle de régénération et déclenche une alarme si les limites thermiques sont approchées.

Le freinage dynamique

— le freinage résistif qui s'active lorsque le variateur est en défaut ou perd de l'alimentation — est configurable via le commutateur DIP. Cela détermine la rapidité avec laquelle le moteur décélère à l'arrêt en cas de perte d'alimentation, ce qui a des implications directes sur la sécurité de la machine et les contraintes mécaniques sur la transmission.

Statut du fabricant et notes d'approvisionnementLe R7D-AP02H est arrêté par OMRON

en tant qu'article de production courante. La série SmartStep A a été remplacée par des plateformes servo OMRON ultérieures avec des ensembles de fonctionnalités et des capacités réseau étendues. Cependant, la base installée de systèmes SmartStep A sur le terrain reste importante — les variateurs ont été vendus dans le monde entier tout au long des années 2000 jusqu'aux années 2010, et de nombreuses machines construites autour d'eux continuent de fonctionner.Les unités de remplacement sont sourcées via les canaux de surplus industriel et d'équipement reconditionné

. Lors de l'achat, confirmez que l'unité a été testée fonctionnellement sous charge plutôt que simplement inspectée visuellement, et vérifiez que la version du firmware est compatible avec votre application si une migration des paramètres d'un variateur existant est prévue. La fonctionnalité principale du R7D-AP02H est bien documentée dans le manuel utilisateur d'OMRON (Cat. No. I533-E1-04) et le manuel de configuration du système, tous deux restant publiquement disponibles dans les archives de documentation d'OMRON.

Questions fréquemment posées

Q1 : Quels types de contrôleurs peuvent commander le R7D-AP02H, et nécessite-t-il une API OMRON spécifique ?Aucun contrôleur spécifique OMRON n'est requis. Le R7D-AP02H accepte une entrée de commande standard par chaîne d'impulsions

— le même type de signal émis par pratiquement toutes les API dotées d'une fonction de sortie d'impulsions intégrée, les contrôleurs de mouvement dédiés, les systèmes CNC et les indexeurs pas à pas. Le format d'impulsion (Impulsion+Direction, CW/CCW, ou différence de phase 90°) est sélectionné par commutateur DIP sur le panneau avant du variateur. L'interface de commande du variateur est indépendante du contrôleur : si votre contrôleur peut émettre des impulsions numériques et des signaux de direction jusqu'à 500 kpps, il peut commander ce variateur. Les API et les contrôleurs de mouvement d'OMRON fonctionnent naturellement avec ce variateur, mais les contrôleurs tiers de Mitsubishi, Keyence, Panasonic ou d'autres fabricants sont tout aussi compatibles tant que les niveaux du signal de sortie d'impulsions sont dans les spécifications d'entrée du variateur.

Q2 : Quelle est la différence entre le R7D-AP02H et le R7D-AP02L, et peuvent-ils être substitués ?La seule différence entre ces deux modèles est la classe de tension d'entrée

• :R7D-AP02L — Monophasé 200/230V AC
• (170–253V), 50/60 HzR7D-AP02L — Monophasé 100/115V AC

, 50/60 HzIls sont électriquement incompatibles

et ne peuvent pas être substitués l'un par l'autre sans également modifier le câblage d'alimentation. Les variantes H et L sont également associées à des ensembles de servomoteurs différents — le bobinage du moteur R7M-A20030-□ est le même, mais les paramètres moteur sensibles à la tension diffèrent entre les classes de tension. Les câbles servo sont compatibles avec les deux variantes. Lors de la recherche d'un remplacement, faites toujours correspondre la lettre du suffixe à la classe de tension de l'installation d'origine.

Q3 : Le variateur affiche un code d'alarme. Comment le diagnostiquer et le réinitialiser sans logiciel PC ?Le R7D-AP02H dispose d'un affichage LED à 7 segments en façade qui affiche directement les codes d'alarme. Lorsqu'une alarme se produit, l'affichage montre un code à deux caractères (par exemple, AL.14, AL.21, AL.40) qui identifie la catégorie de défaut spécifique : défaut d'encodeur, surtension, sous-tension, surintensité, surcharge, erreur de régénération, survitesse, ou excès de déviation de position, entre autres. Le manuel utilisateur SmartStep A d'OMRON (I533-E1-04) contient un tableau complet des codes d'alarme avec la cause et l'action corrective pour chaque code. Après avoir résolu la cause première, l'alarme peut être réinitialisée en activant momentanément l' entrée de réinitialisation d'alarme

sur la bande de connexion de commande du variateur — aucun PC n'est requis pour cela. Ne réinitialisez pas et ne redémarrez pas à plusieurs reprises sans résoudre la cause sous-jacente ; les alarmes persistantes indiquent généralement un défaut de câblage, une obstruction mécanique, un réglage de gain incorrect ou un composant matériel défaillant qui ne disparaîtra pas de lui-même.

Q4 : Puis-je utiliser un R7D-AP02H avec un servomoteur d'un autre fabricant, ou nécessite-t-il le moteur R7M d'OMRON ?Le R7D-AP02H est conçu et calibré pour les servomoteurs 200W R7M-A20030 et R7M-AP20030 d'OMRON

, qui utilisent un encodeur incrémental spécifique de 2 000 impulsions/tour avec un connecteur et un schéma de câblage adaptés à l'entrée d'encodeur CN2 du variateur. L'utilisation d'un servomoteur tiers avec un type d'encodeur différent, une inductance de bobinage différente ou un câblage de connecteur différent nécessiterait une vérification minutieuse de la compatibilité électrique et n'est pas prise en charge par OMRON. En pratique, la substitution d'un moteur non-OMRON sur ce variateur dans un environnement de production n'est pas recommandée — l'algorithme d'auto-réglage du variateur et les seuils de protection sont calibrés sur les paramètres moteur de la série R7M, et les incompatibilités peuvent entraîner un comportement servo instable ou des défauts du variateur. Si le modèle de moteur d'origine n'est plus disponible, un remplacement OMRON exact ou un moteur compatible testé et spécifié par OMRON pour cette famille de variateurs est la bonne approche.

Q5 : La machine a plusieurs variateurs R7D-AP02H. Ai-je besoin de connexions PC séparées pour chaque variateur pour la surveillance, ou peuvent-ils être mis en réseau ?Plusieurs variateurs peuvent partager une seule connexion de surveillance en utilisant la configuration multi-points RS-422A

. Le port RS-422A de chaque variateur (CN3) prend en charge le câblage en bus où plusieurs variateurs se connectent en topologie en chaîne ou en étoile à une seule interface hôte RS-422A. Chaque variateur se voit attribuer une adresse d'unité unique via son commutateur rotatif en façade, permettant au logiciel de surveillance PC d'OMRON d'adresser et de communiquer avec les variateurs individuels sur le bus partagé. Pour une petite machine avec deux ou trois axes servo, cela signifie qu'un seul convertisseur RS-232 vers RS-422 sur le PC de surveillance peut atteindre tous les variateurs simultanément — pratique pour les diagnostics multi-axes, la comparaison des paramètres entre les axes, ou le téléchargement d'un jeu de paramètres vers tous les variateurs à partir d'un seul fichier. Le port RS-232C est une connexion point à point pour un accès à un seul variateur uniquement et ne prend pas en charge le fonctionnement multi-points.
