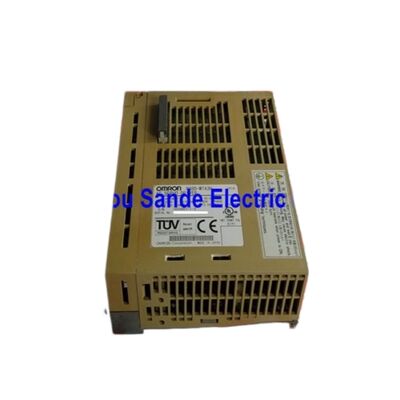

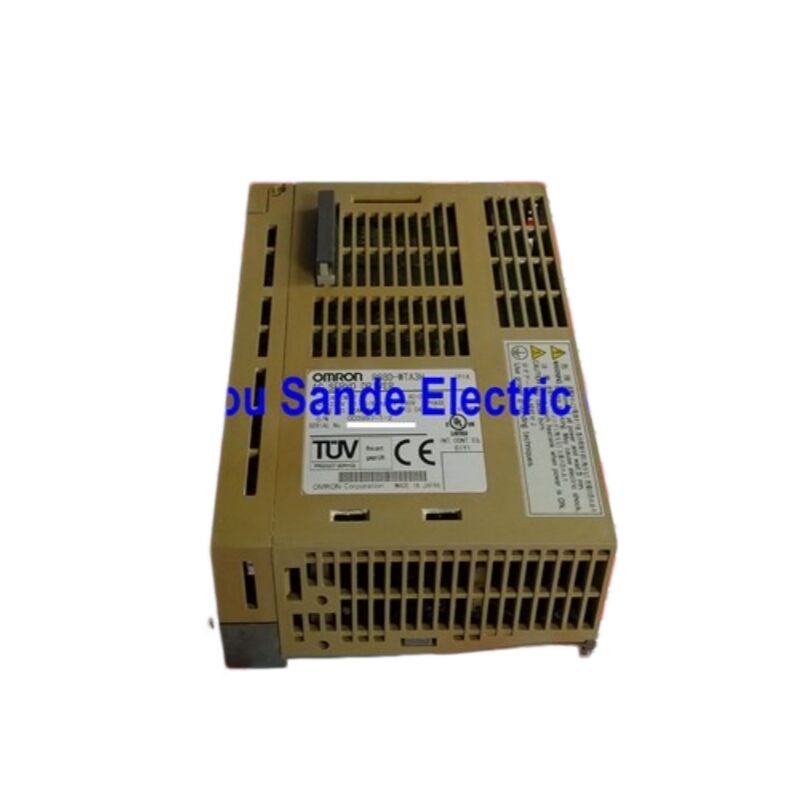

OMRON R88D-WTA3H — Variateur servo AC OMNUC série W, monophasé 200V

Le plus petit variateur d'une famille de servomoteurs sérieux

Trente watts ne semble pas beaucoup jusqu'à ce que vous considériez ce que leR88D-WTA3H apporte réellement. C'est le point d'entrée de puissance minimale de la série OMNUC W d'OMRON — une plateforme servo qui s'étend de cette unité compacte de 30W jusqu'à 15 kW, partageant la même architecture de contrôle à trois modes, la même interface d'encodeur série et le même environnement de programmation sur toute la gamme. Acheter le plus petit variateur de cette famille ne signifie pas accepter un produit dépouillé. Vous obtenez le contrôle de position, le contrôle de vitesse et le contrôle de couple dans le même matériel, la compatibilité avec les encodeurs série pour les moteurs incrémentiels et absolus, et un port de communication RS-232C / RS-422A — l'ensemble complet des fonctionnalités de la série W, juste adapté à une charge de 30W.

Pour les constructeurs de machines travaillant avec des axes de petite précision — chariots applicateurs d'étiquettes, têtes de distribution compactes, platines d'alignement optique ou mécanismes d'indexation miniatures — le R88D-WTA3H atteint précisément la cible. Le surdimensionnement d'un variateur servo gaspille de l'espace dans le panneau et ajoute des coûts inutiles; le WTA3H existe parce que certaines applications ont réellement besoin de 30W de performance servo et rien de plus.

Spécifications Techniques

Moteur associé : R88M-W03030H

Le R88D-WTA3H est spécifiquement associé à la sérieR88M-W03030H de moteurs servo cylindriques de 30W, 3 000 tr/min — les plus petits membres de la famille de moteurs série W.

Dans des conditions nominales, le R88M-W03030H délivre0,0955 N·m de couple continu, tournant à3 000 tr/min. La vitesse de pointe momentanée atteint4 500 tr/min, et le couple de pointe disponible pendant les rafales d'accélération est environ trois fois supérieur à la valeur nominale — conforme à la conception des moteurs série W dans toutes les classes de puissance. L'arbre moteur est scellé selon IP67, ce qui signifie qu'il peut résister à une exposition directe au lavage dans les environnements de fabrication alimentaire ou de lavage, même si ce petit variateur reste en toute sécurité à l'intérieur d'un panneau étanche.

Deux configurations de moteur sont disponibles pour ce variateur :

• R88M-W03030H-□ — encodeur incrémental, résolution 13 bits
• R88M-W03030T-□ — encodeur absolu multitours, résolution 16 bits

Le moteur avec suffixe T conserve sa position absolue sur les cycles d'alimentation grâce à la batterie de secours dans le connecteur CN8 du variateur. Choisissez le moteur incrémental avec suffixe H lorsque le retour à la position d'origine à chaque démarrage est acceptable et que la réduction des coûts est une priorité. Choisissez le moteur absolu avec suffixe T lorsque la machine ne peut pas se permettre un cycle de retour à la position d'origine — ou lorsque le chemin de retour à la position d'origine est mécaniquement contraint par l'application.

Pour les installations où la longueur axiale est limitée, les moteurs OMRON à corps plat (profil mince) de 30W offrent les mêmes performances électriques dans un cadre moteur plus court, et sont entièrement compatibles avec ce variateur.

Trois modes de contrôle, aucune modification matérielle

Ce qui distingue la série OMNUC W des plateformes servo plus basiques, c'est l'architectureT-type à trois modes intégrée à chaque variateur de la famille — y compris cette unité de 30W. Le contrôle de position, de vitesse et de couple ne sont pas des variantes de produits distinctes ; ce sont des modes de fonctionnement sélectionnés par paramètre. Un seul R88D-WTA3H peut remplir l'un de ces trois rôles de contrôle dans une machine.

Contrôle de positiontraite les commandes de chaînes d'impulsions du contrôleur hôte et ferme la boucle de position en interne à l'aide de la rétroaction de l'encodeur. La fonction d'engrenage électronique met à l'échelle l'entrée d'impulsion de commande, de sorte que le contrôleur n'a pas besoin de générer des trains d'impulsions à haute fréquence pour obtenir une résolution de position fine. Trois formats d'entrée d'impulsion sont pris en charge : Impulsion + Direction, CW/CCW et déphasage de 90°. Cette flexibilité signifie que le variateur accepte les commandes directement des unités de positionnement OMRON ainsi que des contrôleurs tiers avec des conventions de sortie différentes.

Contrôle de vitesserégule la vitesse de l'arbre moteur proportionnellement à une référence de tension analogique, typiquement ±10V DC. La plage de contrôle de vitesse de 1:5 000 est la même spécification que celle des variateurs série W plus grands — le modèle 30W n'accepte pas de performances réduites simplement en raison de sa puissance nominale plus faible. À l'extrémité lente de cette plage, le moteur tourne de manière fluide et contrôlable sans oscillation, ce qui est important dans les applications de contrôle de tension et d'alimentation où la stabilité à basse vitesse détermine la qualité de la sortie.

Contrôle de couplerégule le couple de sortie du moteur proportionnellement à un signal d'entrée analogique, avec un plafond de vitesse configurable pour éviter les emballements sur les arbres non chargés. Ce mode est utilisé partout où la machine doit contrôler la force plutôt que le mouvement — tension de bobinage, force de serrage ou opérations d'insertion à force contrôlée.

Le changement de mode est une modification de paramètre, documentée dans le manuel utilisateur standard de la série W. Un concepteur de machine peut configurer le variateur pour des tests de développement en mode vitesse, puis passer en mode position pour la mise en service finale, en utilisant le même matériel tout au long.

Encodeur série : plus haute résolution que la génération précédente

La combinaison moteur-variateur de la série W utilise uneinterface d'encodeur sérieplutôt que les signaux de quadrature incrémentiels A/B/Z traditionnels. C'est une distinction importante par rapport aux anciennes plateformes servo.

Les moteurs à encodeur incrémental de la série W (moteurs suffixe H) utilisent unencodeur série 13 bits, fournissant 8 192 comptes par révolution de rétroaction de position dans la boucle servo du variateur. Les moteurs à encodeur absolu (suffixe T) utilisent unencodeur série absolu 16 bits, fournissant 65 536 comptes par révolution dans un seul tour, plus un suivi multitours pour la position absolue sur un nombre quelconque de révolutions.

La liaison d'encodeur série entre le moteur et le variateur est également plus résistante au bruit que le câblage en quadrature parallèle. Un seul câble transporte les données de position, les données de vitesse, l'état de l'encodeur et les relevés de thermistance du moteur sous forme de flux de données série. Cela réduit le nombre de broches du connecteur, simplifie le routage des câbles et élimine la dégradation du signal différentiel que les longs câbles peuvent causer sur les encodeurs incrémentiels haute résolution. Pour une application compacte de 30W où le moteur peut être proche d'équipements générant des signaux, cette immunité au bruit est un avantage pratique plutôt qu'un avantage théorique.

Disposition des connecteurs et fonction de chaque port

Comprendre la disposition physique du variateur est rentable lors de l'installation et du dépannage.

Lecompartiment batterie CN8se trouve sous le capot supérieur. Si un moteur à encodeur absolu (suffixe T) est utilisé, la batterie de secours s'installe ici. Sans batterie chargée, l'encodeur absolu ne peut pas maintenir son compte de position multitours lors de la mise hors tension. Le variateur affichera une alarme de batterie au démarrage et demandera un retour au point de référence si cette batterie se décharge complètement.

CN5fournit des sorties de surveillance analogiques — des signaux de tension en temps réel proportionnels à la vitesse et au courant du moteur qui peuvent être observés sur un oscilloscope standard. C'est la connexion de diagnostic la plus rapide lors de la mise en service : sans connecter de PC, un oscilloscope sur CN5 montre immédiatement la réponse de vitesse réelle et le courant de couple lorsque l'axe se déplace. Les dépassements, les oscillations et le comportement de stabilisation sont tous directement visibles.

CN3est le port de communication série. L'unité de paramétrage portable R88A-PR02W s'y connecte pour la programmation sur site et le diagnostic des défauts sans avoir besoin d'un ordinateur portable. La surveillance par PC utilise le logiciel WmonWin d'OMRON sur la même connexion RS-232C, offrant un accès complet aux paramètres, une surveillance en temps réel et une capacité d'enregistrement de données.

CN1est le terminal d'E/S de commande — entrée de commande d'impulsions, référence de vitesse/couple analogique, servo ON/OFF, réinitialisation d'alarme, entrées de fin de course avant et arrière, et signaux de sortie incluant l'état en position, la vitesse nulle et l'état d'alarme.

CN2est l'entrée de rétroaction de l'encodeur. Le câble de l'encodeur va directement de l'encodeur série du moteur à CN2 ; la longueur du câble affecte l'immunité au bruit du système et les câbles standard et robotiques spécifiés par OMRON doivent être utilisés pour cette connexion.

Installation en panneau : empreinte partagée, câblage propre

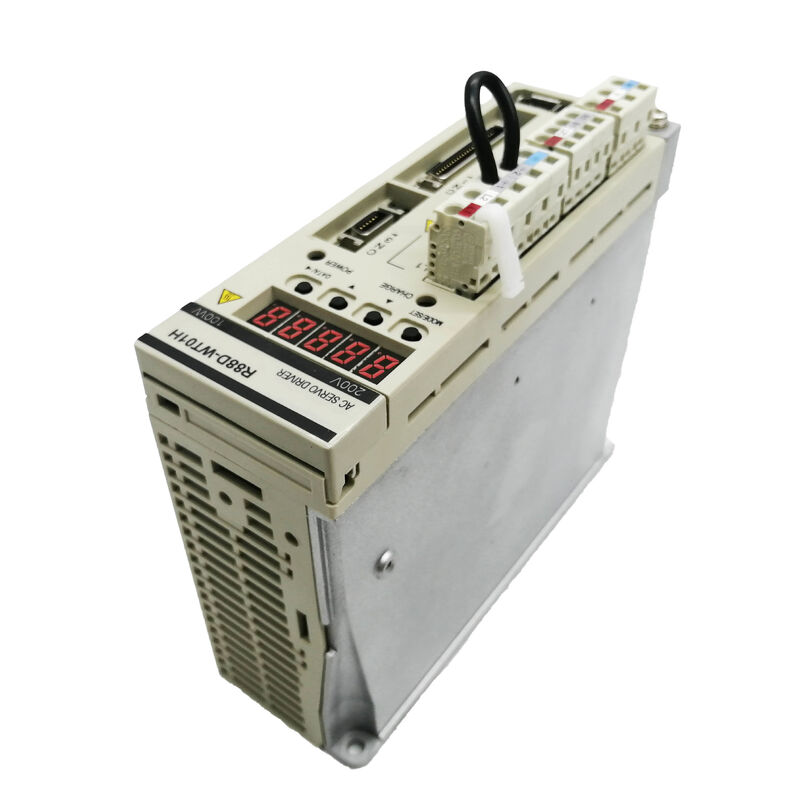

Le R88D-WTA3H partage sonempreinte de panneau de 55 × 160 × 130 mmavec les modèles WTA5H, WT01H et WT02H — tous les variateurs monophasés 200V de la série W de 30W à 200W occupent les mêmes dimensions de montage. Ceci est important pour la conception du panneau : une machine qui pourrait avoir besoin de passer d'un axe de 30W à un axe de 100W dans une révision ultérieure ne nécessite pas une nouvelle découpe de panneau ou un nouveau faisceau de câbles lors de la mise à niveau du variateur.

Le montage mural utilise deux vis M4. Le montage en façade (encastrement du variateur dans une ouverture de panneau avec des supports) est également pris en charge pour les installations où l'affichage et le clavier du variateur doivent être accessibles depuis la face du panneau sans ouvrir une porte d'armoire.

Conformité CEM et filtrage secteur

Lefiltre secteur R88A-FIW104-E à empreinteest le filtre CEM recommandé pour le R88D-WTA3H. Les filtres de type empreinte se montent sur le rail DIN du panneau directement derrière le variateur, le variateur se montant à fleur contre les bornes de sortie du filtre — cela minimise la longueur du câble non filtré entre le filtre et le variateur, qui est le facteur principal de l'efficacité de la suppression des interférences CEM conduites.

Le manuel d'installation de la série W spécifie les conditions de câblage pour la conformité aux directives CEM. Le respect de ces conditions — en particulier les exigences de mise à la terre, de routage des câbles et d'installation du filtre — permet au système de respecter les limites d'émission industrielles EN 55011 Classe A Groupe 1. Sans le filtre secteur, les émissions conduites et rayonnées du commutateur IGBT du variateur dépasseront ces limites.

Recherche de pièces de rechange : que rechercher

Le R88D-WTA3H a étéretiré de la gamme de production active d'OMRONcar la série W a été remplacée par les plateformes série G et série 1S. Des unités de remplacement sont disponibles sur le marché de l'occasion de l'automatisation industrielle. Lors de l'achat d'une unité d'occasion ou reconditionnée, plusieurs vérifications pratiques s'appliquent.

Confirmez que l'unité a été testée sous charge avec un moteur réel en mouvement commandé — pas seulement mise sous tension et vérifiée pour les défauts. Un variateur peut sembler sain lors d'une mise sous tension sur banc tout en ayant une dégradation des IGBT ou un vieillissement des condensateurs qui ne se manifeste que sous charge moteur. Vérifiez que le compartiment batterie CN8 est intact et qu'une batterie de remplacement a été installée si le variateur a été stocké pendant une période prolongée. Vérifiez la version du firmware si le variateur doit être intégré dans un système multi-axes où la compatibilité des paramètres entre les variateurs est importante.

Le manuel utilisateur de la série W (OMRON Cat. No. I531) reste publiquement disponible dans les archives de documentation d'OMRON et couvre tous les codes d'alarme, les tables de paramètres et les schémas de câblage pour le R88D-WTA3H.

Questions fréquemment posées

Q1 : Avec quel moteur servo le R88D-WTA3H est-il associé, et puis-je utiliser un autre moteur de 30W d'un autre fabricant ?

Le R88D-WTA3H est conçu pour fonctionner avec les moteurs servo OMRONR88M-W03030H(encodeur incrémental) etR88M-W03030T(encodeur absolu) de 30W, 3 000 tr/min de la famille série W. Ces moteurs utilisent une interface d'encodeur série propriétaire OMRON — le signal transmis sur le câble CN2 n'est pas un signal de quadrature différentiel A/B/Z standard mais un protocole de données série spécifique à l'encodeur série W. Les moteurs tiers avec des encodeurs quadrature standard ne sont pas compatibles avec l'entrée CN2 de ce variateur. La substitution d'un moteur non-OMRON nécessiterait de vérifier la compatibilité de l'inductance des enroulements, de réécrire les paramètres moteur du variateur, et d'accepter que les algorithmes de protection d'OMRON — qui sont calibrés sur les caractéristiques thermiques et électriques des moteurs de la série R88M-W — pourraient ne pas fonctionner correctement. En pratique, associer ce variateur à autre chose que le moteur R88M-W03030 associé n'est pas recommandé pour les équipements de production.

Q2 : Le R88D-WTA3H nécessite-t-il un automate OMRON ou une unité de positionnement propre, ou fonctionnera-t-il avec des contrôleurs tiers ?

Aucun contrôleur OMRON n'est requis. Enmode de contrôle de position, le variateur accepte des entrées de chaînes d'impulsions — tout contrôleur, automate ou carte de mouvement capable de générer des impulsions au format Pulse+Direction, CW/CCW ou quadrature peut commander ce variateur. Les contrôleurs de Mitsubishi, Keyence, Panasonic, Delta, et d'autres sont couramment utilisés avec les variateurs série W dans ce mode. Enmodes de contrôle de vitesse et de couple, le variateur accepte une référence analogique de ±10V DC, qui est une norme de signal universelle compatible avec pratiquement tous les modules PLC à sortie analogique. La seule communication spécifique à OMRON se fait via le port CN3 RS-232C / RS-422A pour l'accès aux paramètres — et même cela est accessible avec un logiciel de terminal standard si le protocole de communication est correctement configuré. Pour la configuration des paramètres sur site, l'unité portable R88A-PR02W est l'outil le plus pratique, quelle que soit la marque du PLC qui contrôle l'axe.

Q3 : Le R88D-WTA3H affiche une alarme. Comment identifier le défaut sans connecter de PC ?

Le panneau avant du variateur dispose d'unaffichage LED à 7 segmentsqui affiche directement des codes d'alarme à deux caractères. Lorsqu'un défaut survient, l'affichage alterne entre le code d'alarme et le mot "AL" de manière alternée afin que le code soit lisible sans aucun outil ni logiciel. Les codes courants pour cette classe de variateurs incluent sous-tension (AL.10), surtension (AL.40), surintensité (AL.30), surcharge (AL.71), défaut encodeur (AL.74) et dépassement de déviation de position (AL.26). Le manuel utilisateur OMRON série W (Cat. No. I531) contient le tableau complet des alarmes avec les causes probables et les actions correctives pour chaque code. Après avoir résolu la cause première, l'alarme est effacée en activant l'entrée de réinitialisation d'alarme sur le bornier CN1 — une impulsion du contrôleur ou un contact momentané d'un bouton-poussoir. Effacer et redémarrer à plusieurs reprises sans traiter la cause ne résoudra pas un défaut matériel et pourrait causer des dommages supplémentaires.

Q4 : Le R88D-WTA3H est-il compatible avec les moteurs à encodeur absolu, et qu'est-ce que cela implique en termes de matériel ?

Oui — le variateur prend entièrement en charge les moteurs série W incrémentiels (suffixe H) et absolus (suffixe T). Pour le fonctionnement avec encodeur absolu, labatterie de secours R88A-BAT01Wdoit être installée dans le compartiment batterie CN8 du variateur. Cette batterie maintient le compteur de position multitours et les données de position intra-tour de l'encodeur lorsque la machine est hors tension. Au démarrage, le variateur lit immédiatement la position stockée de l'encodeur et rapporte la position actuelle de l'axe au contrôleur sans aucun cycle de retour à la position d'origine. La seule exigence de maintenance continue est le remplacement de la batterie lorsque la tension de la batterie baisse — le variateur affichera une alarme d'avertissement de batterie avant que la batterie n'atteigne des niveaux critiques, donnant un préavis avant que les données de position ne soient menacées. Si la batterie se décharge complètement et que l'encodeur perd sa référence de position, une procédure unique de retour au point de référence rétablit la position absolue et le système reprend un fonctionnement absolu normal.

Q5 : Le R88D-WTA3H est arrêté. Quelle est l'option de remplacement la plus pratique pour une machine existante ?

Pour un remplacement pur de maintenance — restaurer un variateur défaillant dans une machine existante sans redessiner l'axe — le premier choix est de trouver un R88D-WTA3H testé sur le marché de l'occasion industrielle et de transférer l'ensemble de paramètres d'origine de la documentation de la machine. Cela permet de conserver le câblage, les câbles et la programmation du PLC inchangés. Si une unité de la série W est véritablement indisponible, la plateforme successeur la plus proche pour la migration est lasérie OMRON G5, spécifiquement la gamme R88D-KNA5H ou R88D-KN01H en fonction de la puissance nominale. Les moteurs série G5 sont physiquement similaires aux moteurs série W et OMRON a produit des moteurs G5 de 30W compatibles. Cependant, les câbles d'encodeur, le câblage CN1 et la structure des paramètres diffèrent entre les générations, donc un échange direct de câbles n'est pas possible — des modifications de câblage et une réentrée des paramètres sont nécessaires. La nouvellesérie 1S(basée sur EtherCAT) représente un changement plus important dans l'approche de mise en service et la structure du programme PLC et est plus appropriée pour les nouvelles conceptions de machines que pour les remplacements de maintenance de variateurs individuels dans les installations existantes de la série W.

L'OMRON R88D-WTA3H fait partie du système servo AC OMNUC série W (Manuel utilisateur Cat. No. I531). Ce modèle est arrêté du catalogue de production actuel d'OMRON. Vérifiez toujours la compatibilité du modèle de moteur et la classe de tension avant de commander un remplacement. Attendez au moins cinq minutes après avoir déconnecté l'alimentation secteur avant de manipuler le câblage interne ou les connecteurs.
