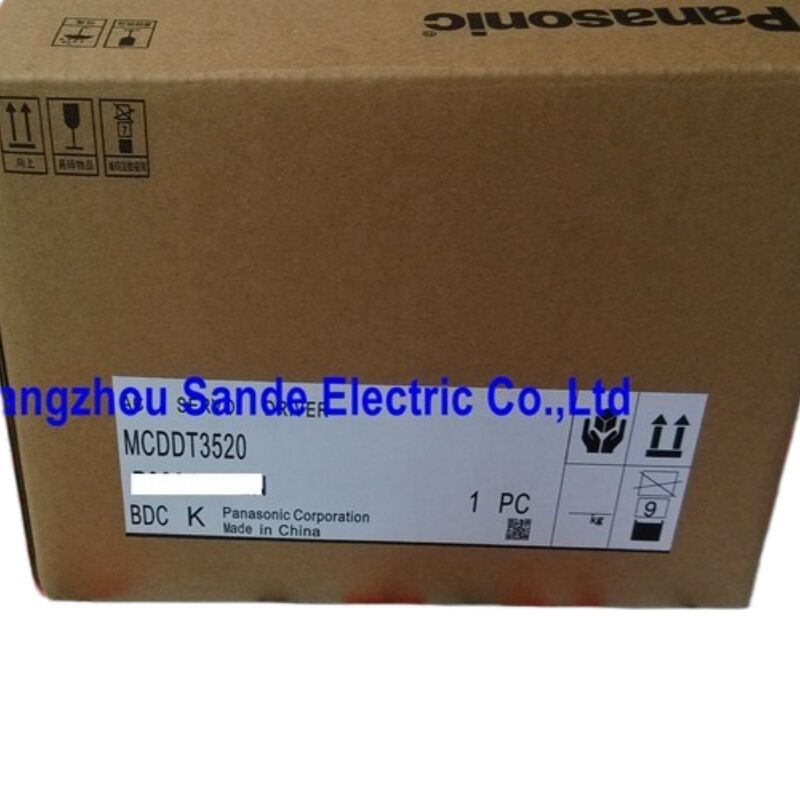

Panasonic MCDDT3520 — Servodrivers AC Série MINAS A4 750W, châssis C, monophasé/triphasé 200–240V

Conçu pour la vitesse, réglé pour la précision

Les machines qui exigent le plus d'un servodriver sont celles qui fonctionnent le plus rapidement, s'arrêtent le plus brusquement et répètent ces cycles des milliers de fois par jour. Panasonic a conçu la série MINAS A4 en gardant à l'esprit cet environnement précis — et le MCDDT3520 se positionne à 750W dans cette gamme, portant toute l'architecture A4 dans le corps compact du châssis C.

Ce qui distinguait la série A4 de ses générations précédentes était l'adoption d'un cœur de traitement plus rapide. La plateforme a atteint une fréquence de réponse en vitesse de 1 kHz, un chiffre qui reflète la rapidité avec laquelle la boucle de contrôle du driver peut réagir aux perturbations et aux changements de commande. Dans les machines de prélèvement et de placement à haute vitesse, les indexeurs rotatifs ou les systèmes de came électronique multi-axes, cette vitesse de réponse fait la différence entre un servomoteur qui suit fidèlement le profil de mouvement commandé et un autre qui accumule des erreurs de décalage sous charge dynamique. Le MCDDT3520 offre cette même bande passante de réponse de 1 kHz dans la classe 750W.

Spécifications Techniques

Quatre modes de contrôle dans un seul driver

Le MCDDT3520 n'est pas un servodriver à mode unique. Les contrôles de position, de vitesse, de couple et en boucle fermée complète sont intégrés dans le même matériel — le mode de fonctionnement est sélectionné par paramètre, ce qui signifie qu'une pièce de rechange en stock couvre plusieurs types d'applications dans une installation.

Le contrôle de position est le mode le plus couramment utilisé pour les axes de machine : le contrôleur hôte émet un train d'impulsions, le driver ferme la boucle de position à l'aide du retour d'encodeur, et le moteur exécute le profil commandé avec la fonction d'engrenage électronique qui ajuste le rapport de commande à l'exigence de résolution de l'application. Trois formats d'entrée d'impulsions sont acceptés — Impulsion + Signe, CW/CCW et quadrature — ainsi le MCDDT3520 accepte les commandes de pratiquement n'importe quel automate programmable ou carte de mouvement sans matériel de conversion de signal.

Le contrôle de vitesse régule la vitesse de l'arbre proportionnellement à une entrée de tension analogique, généralement ±10V CC. La boucle de contrôle fonctionne à la pleine bande passante de la série A4, ce qui permet une régulation de vitesse douce et stable même lorsque le couple de charge varie au cours d'un cycle — important pour les broches de rectification, les rouleaux d'alimentation et les applications d'enroulement à tension contrôlée où la déviation de vitesse est visible dans le produit fini.

Le contrôle de couple régule le couple de sortie du moteur proportionnellement à un signal de commande analogique, avec un plafond de vitesse limite programmable. Ce mode sert les mécanismes de serrage, les équipements d'insertion à couple limité et les systèmes d'enroulement où la gestion de la force est l'objectif de contrôle principal.

Le contrôle en boucle fermée complète est la capacité exceptionnelle de la série A4 pour les applications de machines-outils de précision. Un encodeur secondaire — généralement une règle graduée linéaire ou un encodeur rotatif haute résolution — est monté du côté de la charge de la transmission mécanique et renvoie la position réelle de la charge plutôt que la position de l'arbre moteur. Le driver ferme la boucle de position autour de ce retour externe, éliminant l'erreur de positionnement qui découle de l'erreur de pas de la vis à billes, de l'expansion thermique et de la conformité mécanique entre le moteur et la charge. Pour les machines-outils et les équipements à semi-conducteurs où la précision de l'axe doit être maintenue sur toute la plage de déplacement, le contrôle en boucle fermée complète est ce qui fait la différence.

Prise en charge des encodeurs : incrémental et absolu sur le même driver

Le MCDDT3520 prend en charge les deux types d'encodeurs de la série A4 de Panasonic, et les deux populations de moteurs compatibles se distinguent par ce qu'elles offrent.

Les moteurs équipés de l' encodeur incrémental 2 500 P/r sont l'option la moins chère et la configuration par défaut de la série A4. L'encodeur génère 2 500 signaux de quadrature par ligne, que le driver interpole en interne pour les calculs de contrôle de position et de vitesse. Au démarrage, ces moteurs nécessitent un cycle de retour au point de référence pour établir la position absolue — un comportement de machine bref et prévisible qui est intégré dans la séquence de démarrage.

Les moteurs équipés de l' encodeur absolu 17 bits (131 072 comptes par révolution) conservent leur position absolue multi-tours complète lors des cycles d'alimentation, à l'aide d'une batterie de secours connectée au driver. Le paramètre Pr0B bascule la gestion de l'encodeur du driver entre les modes incrémental et absolu. De manière critique, l'encodeur absolu 17 bits peut également fonctionner en mode incrémental sans batterie — ceci est utile lorsque la conservation de la position absolue multi-tours n'est pas requise mais que la résolution d'encodeur plus élevée est toujours souhaitée. Le driver est configuré par défaut pour le fonctionnement incrémental (Pr0B = 1) ; le passage en mode absolu nécessite de régler Pr0B à 0 et d'installer la batterie de secours.

Réglage automatique du gain et contrôle d'amortissement

Le réglage manuel de la boucle servo sur des machines à inertie élevée ou mécaniquement flexibles est un travail long. La série MINAS A4 répond à cela grâce au réglage automatique du gain — le driver observe la réponse réelle du moteur aux commandes de mouvement pendant une séquence d'auto-réglage et calcule les gains proportionnel, intégral et dérivé appropriés aux caractéristiques de la charge mécanique. Pour les machines avec des charges constantes et prévisibles, le réglage automatique produit généralement une réponse servo bien maîtrisée dès la première tentative, ce qui raccourcit considérablement le temps de mise en service.

La série A4 comprend également le contrôle d'amortissement — une fonction destinée aux systèmes mécaniques à faible rigidité où des vibrations résiduelles se produisent à la fin d'un mouvement de positionnement. Les structures de machines avec de longues portées non supportées, des accouplements flexibles ou une conformité d'engrenage ont tendance à résonner à leur fréquence de résonance après l'arrêt du moteur. Le contrôle d'amortissement applique une compensation filtrée à la commande de vitesse pour supprimer cette résonance sans l'instabilité qui provient d'une simple augmentation du gain dérivé. Le résultat est un établissement de position plus net, une meilleure répétabilité de position et moins de contraintes mécaniques sur la transmission.

Moteurs compatibles

Le MCDDT3520 couvre la classe de puissance de sortie nominale de 750W sur plusieurs séries de moteurs de la famille A4 de Panasonic. Les séries de moteurs et leurs caractéristiques d'application sont :

MSMD — Faible inertie, vitesse nominale de 3 000 tr/min. Le choix standard pour les applications de contrôle de mouvement général où l'accélération rapide et la taille compacte du moteur sont prioritaires. Les moteurs MSMD de 750W s'associent directement au MCDDT3520 et constituent la combinaison la plus courante dans les équipements d'emballage, d'assemblage et de manutention.

MSMA — Faible inertie, plage de puissance de sortie nominale plus élevée. Pour les applications nécessitant un couple plus élevé à la vitesse nominale dans la même classe de puissance.

MFMA — Inertie moyenne, 3 000 tr/min. Meilleure adaptation d'inertie pour les charges avec une masse rotative importante, réduisant la tendance à la résonance et au dépassement dans les systèmes où l'inertie de charge dépasse considérablement l'inertie du rotor moteur.

MGMA — Inertie moyenne, 2 000 tr/min. Pour les applications où une vitesse de base plus faible et un couple plus élevé à cette vitesse sont plus appropriés que la classe standard de 3 000 tr/min.

MHMA — Inertie élevée, 3 000 tr/min. Conçu pour des applications telles que les rouleaux de grand diamètre et les tables rotatives où l'inertie dominante se trouve dans la charge.

Chaque moteur est disponible en configuration d'encodeur incrémental ou absolu, avec des options de frein et différents styles d'arbre. La combinaison du driver et du moteur doit être vérifiée par rapport au tableau de compatibilité de la série A4 de Panasonic avant de commander — la puissance de sortie nominale du driver doit correspondre à la classe de puissance de sortie nominale du moteur, et le type d'encodeur doit correspondre au paramètre de configuration du driver.

Logiciel PANATERM et configuration du panneau avant

La mise en service du MCDDT3520 ne nécessite pas d'ordinateur portable si la tâche est simple. Le panneau avant du driver comprend un écran LED à 5 chiffres et des touches de navigation pour l'accès aux paramètres, le fonctionnement JOG (essai), la surveillance de la vitesse de rotation et la consultation de l'historique des alarmes. Pour les applications standard où le réglage automatique du gain gère la configuration du gain de boucle, cela est souvent suffisant pour une mise en service complète.

Pour des configurations plus complexes, la sauvegarde des paramètres ou la gestion d'une flotte de plusieurs drivers, PANATERM — le logiciel de configuration servo basé sur Windows de Panasonic — se connecte au driver via le port RS-232C CN X3. PANATERM offre un accès complet en lecture/écriture aux paramètres, une surveillance en temps réel de type oscilloscope des formes d'onde de vitesse et de couple, la récupération du journal d'alarmes et une fonction de copie de paramètres pour transférer les réglages entre les drivers. La capacité de multidrop RS-485 sur le même connecteur permet à un seul PC d'atteindre plusieurs drivers sur un bus partagé.

La console optionnelle (unité de paramètre portable) se connecte directement au connecteur du panneau avant et offre le même accès aux paramètres, le fonctionnement JOG et les fonctions de copie que le panneau avant — mais depuis l'extérieur d'une armoire de commande fermée, ce qui est important lors de la configuration de la machine lorsque la porte de l'armoire doit rester fermée.

Installation du panneau : dimensions et dégagements du châssis C

Le corps du châssis C du MCDDT3520 utilise le montage sur base (montage arrière) comme orientation standard — le driver se monte sur le panneau arrière d'une armoire de commande via un jeu de fixations M4. La borne de terre de protection est M4, avec un couple de serrage spécifié de 0,39 à 0,59 N·m.

Exigences de dégagement autour du driver : 100 mm minimum au-dessus et en dessous pour la circulation de l'air, et 10 mm minimum de chaque côté. Ces chiffres s'appliquent aux équipements adjacents dans la même armoire — une circulation d'air adéquate autour du corps du châssis C est le principal mécanisme de gestion thermique, et un espacement insuffisant entraîne une augmentation de la température ambiante qui raccourcit la durée de vie du driver et déclenche éventuellement des défauts de protection thermique.

Pour les installations où le montage sur base n'est pas pratique, un support de montage optionnel convertit le driver en orientation de montage sur panneau avant.

L'altitude de fonctionnement est limitée à moins de 1 000 m sans déclassement. Au-dessus de cette altitude, la densité de l'air réduite diminue l'efficacité du refroidissement par convection, et les directives du fabricant doivent être suivies pour les installations à plus haute altitude.

Notes sur l'approvisionnement et la maintenance

Panasonic a officiellement arrêté la production du MCDDT3520, avec une documentation de fin de vie datant de septembre 2016. Les unités de remplacement sont sourcées sur le marché de l'occasion et de la remise à neuf en automatisation industrielle. Lors de l'évaluation d'un MCDDT3520 d'occasion ou remis à neuf, confirmez que l'unité a été testée sous charge moteur réelle — une mise sous tension sur banc sans moteur connecté n'exerce pas l'étage de sortie IGBT ni la boucle de contrôle de courant qui sont les plus sujets à la défaillance dans un driver en fonctionnement.

Vérifiez si l'ensemble des paramètres du driver a été documenté. Un driver de remplacement qui arrive avec les paramètres par défaut d'usine devra être reconfiguré pour correspondre à la classe d'inertie du moteur d'origine, au type d'encodeur et au réglage spécifique à la machine. Si la documentation originale de la machine n'est pas disponible, le réglage automatique du gain peut rétablir les gains de boucle, mais les paramètres spécifiques à l'application tels que le rapport d'engrenage électronique, les constantes de temps d'accélération/décélération et la logique d'E/S doivent être réentrer manuellement.

Questions fréquemment posées

Q1 : Avec quels moteurs servo le MCDDT3520 est-il compatible et comment confirmer le bon appairage ?

Le MCDDT3520 est associé aux servomoteurs Panasonic série A4 de 750W de plusieurs familles de moteurs : MSMD, MSMA, MFMA, MGMA et MHMA dans la classe de puissance de sortie nominale de 750W. La compatibilité dépend de trois facteurs : la puissance de sortie nominale (doit être de 750W), la spécification de tension (classe 200V pour ce driver) et le type d'encodeur (soit incrémental 2 500 P/r, soit absolu/incrémental 17 bits). Le numéro de modèle du moteur encode les trois — vérifiez la plaque signalétique du moteur ou la désignation du catalogue par rapport au tableau de combinaison de la série A4 de Panasonic dans le manuel d'instructions. Un exemple courant est le MSMD082S1T, un moteur à faible inertie de 750W avec encodeur 17 bits. L'utilisation de ce driver avec un moteur en dehors de sa combinaison nominale — classe de puissance différente ou classe de tension différente — entraînera une mise à l'échelle incorrecte du gain, des défauts de protection possibles et des dommages potentiels au moteur.

Q2 : La machine utilise un contrôle en boucle fermée complète. Quelles spécifications d'encodeur externe le MCDDT3520 prend-il en charge pour le dispositif de retour secondaire ?

La fonction de contrôle en boucle fermée complète du MCDDT3520 accepte le retour d'une règle graduée linéaire ou d'un encodeur rotatif externe connecté à l'entrée d'échelle externe du connecteur de contrôle CN X5. L'entrée accepte les signaux de driver de ligne différentiels au format quadrature A/B/Z, compatibles avec les sorties de règles graduées standard des principaux fabricants d'encodeurs. Les paramètres d'engrenage électronique pour la boucle fermée complète doivent être configurés pour correspondre à la résolution de l'échelle et au rapport mécanique de la machine — spécifiquement, les paramètres qui définissent combien de comptes d'échelle correspondent à une révolution moteur équivalente. Cette configuration est effectuée lors de la mise en service et dépend de l'échelle spécifique utilisée. Si la boucle fermée complète oscille pendant la configuration, la cause probable est des paramètres de rapport d'engrenage incorrects ou un gain de boucle trop élevé pour la rigidité combinée du système mécanique et du montage de l'échelle.

Q3 : Que signifie la fréquence de réponse en vitesse de 1 kHz en pratique et pourquoi est-elle importante ?

La fréquence de réponse en vitesse de 1 kHz décrit la bande passante de la boucle de contrôle de vitesse du driver — à quelle vitesse elle peut répondre à une perturbation de vitesse ou à un changement de commande. Une bande passante plus élevée signifie que la boucle peut détecter et corriger les déviations de vitesse plus rapidement, ce qui améliore la précision de suivi sur les profils dynamiques et réduit l'erreur de position pendant l'accélération et la décélération. À 1 kHz, la série A4 était compétitive avec les plateformes servo haut de gamme de sa génération et nettement en avance sur les familles servo Panasonic antérieures. En pratique, cela est le plus important pour les machines à cycles élevés — celles qui effectuent de nombreux mouvements courts par seconde — et pour les équipements où le couple de charge varie rapidement au cours d'un cycle, tels que les mécanismes suiveurs de came ou les convoyeurs à vis à pas variable. Pour les applications à mouvement lent et à faible cycle, une bande passante de 1 kHz est plus que nécessaire ; pour les applications de prélèvement et de placement à haute vitesse ou de came électronique, c'est la spécification qui permet d'atteindre l'objectif de débit de la machine.

Q4 : Comment l'encodeur absolu 17 bits diffère-t-il de l'encodeur incrémental 2 500 P/r dans le fonctionnement quotidien de la machine ?

La différence opérationnelle fondamentale réside dans ce qui se passe au démarrage de la machine. Avec un moteur à encodeur incrémental 2 500 P/r, le driver n'a aucune information de position après la mise hors tension — la machine doit effectuer un cycle de retour au point de référence (homing) à chaque démarrage. Avec un moteur à encodeur absolu 17 bits et une batterie de secours chargée dans le driver, la position absolue multi-tours complète est conservée lors de la mise hors tension. La machine sait exactement où se trouve chaque axe dès que l'alimentation est appliquée, et le fonctionnement normal peut commencer sans aucun mouvement d'homing. Pour les machines où l'homing est rapide et discret, les encodeurs incrémentaux sont le choix le moins cher. Pour les machines où l'homing prend un temps considérable (axes à longue course), nécessite que la machine soit dans un état sûr spécifique, ou interfère avec les séquences de démarrage de production, l'encodeur absolu élimine entièrement cette contrainte. La résolution de 17 bits — 131 072 comptes par révolution — fournit également une interpolation plus fine dans la boucle de contrôle du driver, que la fonction de conservation de la position absolue soit utilisée ou non.

Q5 : Le MCDDT3520 est arrêté. Existe-t-il un remplacement Panasonic recommandé et qu'implique le changement ?

Le successeur direct de Panasonic à la série MINAS A4 dans la même classe de puissance est la série MINAS A5 (spécifiquement la gamme châssis C MADKT5540 / MCDKT3520 pour 750W) et, plus récemment, la série MINAS A6. Les séries A5 et A6 offrent des algorithmes d'auto-réglage améliorés, des options de résolution d'encodeur plus élevées, des interfaces de communication étendues incluant EtherCAT et MECHATROLINK, et un support de fonctions de sécurité mis à jour. Cependant, ce ne sont pas des remplacements de câblage pin-à-pin pour le MCDDT3520 — le brochage du connecteur d'E/S de commande, la numérotation des paramètres et certains protocoles de communication diffèrent entre A4 et A5/A6. Un changement nécessite de revoir les schémas de câblage des deux générations, de remapper les connexions d'E/S et de réentrer tous les paramètres dans la structure de paramètres du nouveau driver. Pour les installations gérant une flotte de machines basées sur A4, l'approche de maintenance la plus courante consiste à s'approvisionner en unités MCDDT3520 d'occasion testées pour des remplacements immédiats tout en planifiant la migration de la plateforme dans le cadre d'un programme de mise à jour plus large des machines.

Le Panasonic MCDDT3520 fait partie de la série de servomoteurs et drivers AC MINAS A4. Ce modèle est arrêté de la gamme de production actuelle de Panasonic. Vérifiez toujours la compatibilité du moteur à l'aide des tableaux de combinaison de la série A4 avant l'installation. Laissez un minimum de cinq minutes après la déconnexion de l'alimentation principale avant de travailler sur le câblage du driver pour permettre aux condensateurs du bus interne de se décharger en toute sécurité.
