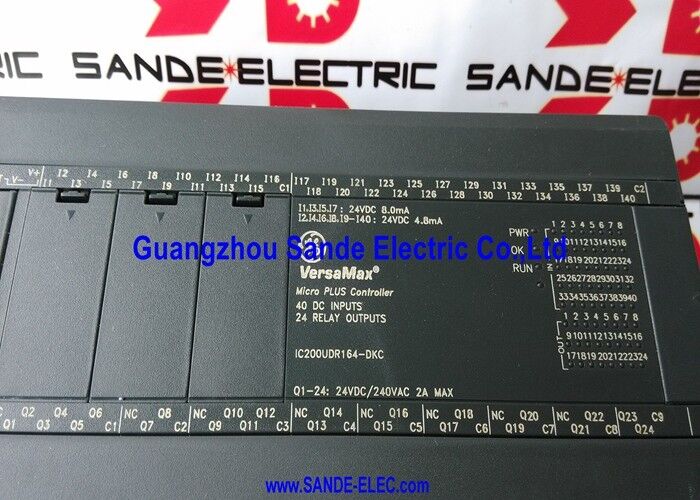

IC200UDR164-DKC. GE Fanuc VersaMax Micro PLC 40×24VDC Entrée / sortie de relais 24 / 120VAC / 8 entrées HSC / RS-232C / 4 unités d' expansion / révision DKC

Un micro PLC complet, pas seulement un module d'entrée/sortie

L'IC200UDR164-DKC est un processeur VersaMax Micro PLC, alimentation électrique, entrées numériques et sorties relais dans un boîtier.il s'agit d'un contrôleur programmable autonome avec un processeur intégré, l'exécution des programmes et les E/S sur le terrain.

La désignation "UDR164" a une signification fonctionnelle: l'unité fournit 40 entrées numériques en courant continu et 24 sorties de relais au format 64 points (U = VersaMax, D = entrée en courant continu, R = sortie de relais,164 = 64 points avec alimentation 120/240VAC)Le suffixe DKC identifie la révision matérielle de cette version spécifique.

À une puissance d'entrée de 120 ‰ 240 VAC, cette unité se connecte directement au réseau AC sans alimentation en courant continu séparé ‰ le convertisseur AC/DC interne alimente à la fois la logique du PLC et les circuits d'entrée.Pour les conceptions d'armoires où l'alimentation en courant alternatif est la source d'alimentation principale, cela élimine une composante.

Principales spécifications

24 Sorties de relais de la formule C - Contrôle de champ à tension mixte

Chacune des 24 sorties de relais est un contact de forme C (SPDT) un relais de changement avec des bornes normalement ouvertes, normalement fermées et communes.

Normalement ouverte (NO):Régulation de charge standard ‡ bobine de démarrage du moteur, soupape magnétique, alarme.

Normalement fermé (NC):Applications sûres contre les défaillances circuits qui doivent être alimentés lorsque la sortie est éteinte et qui doivent être désactivés lorsqu'elle est allumée.

Commune (COM):Accepte toute tension d'alimentation de champ dans la plage de contact du relais.et les charges de 24 VDC se connectent à la même banque de relais sans matériel correspondant à la tension le contact du relais est électriquement indépendant de l'alimentation du PLC.

Scénarios d'application

autres appareils pour la fabrication de lampes de pocheL'unité se connecte directement au bus CA du panneau. n° 24VDC module d'alimentation nécessaire pour le PLC lui-même simplifiant la conception du panneau pour les machines avec une infrastructure d'alimentation AC uniquement.

Contrôle du relais multi-zones:24 relais de forme C contrôlant indépendamment les démarreurs de moteur, les solénoïdes de soupape et les contacts d'alarme à des tensions mixtes de champ AC et DC ¥ tous à partir d'un boîtier de commande.

Comptage de la production à grande vitesse:Les impulsions d'encodeur ou de capteur provenant d'un maximum de 8 compteurs suivis simultanément en mode HSC.

Questions fréquentes

Q1: Quel est le suffixe de révision "-DKC" et cela a-t-il une incidence sur la compatibilité?

Le suffixe DKC identifie la révision matérielle spécifique de l'IC200UDR164.Les révisions reflètent les mises à jour des composants ou de la fabrication tout en maintenant la même spécification fonctionnelle et la même compatibilité de programme.Une unité DKC remplace les versions antérieures de l'IC200UDR164 (telles que AD, CB, etc.) sans modification de programme dans la plupart des installations.Confirmer avec les exigences de la version du firmware du programme installé s'il y a des préoccupations concernant la compatibilité de la révision.

Q2: Quel logiciel de programmation se connecte au IC200UDR164-DKC?

La série VersaMax Micro est programmée à l'aide de Proficy Machine Edition (PME) ou du logiciel Logicmaster antérieur.La connexion est effectuée via le port série RS-232C intégré à l'aide d'un câble de programmation IC200CBL001 ou équivalent. Proficy Machine Edition prend en charge à la fois les langages de programmation Diagramme d'échelle et Liste d'instructions pour la plateforme VersaMax Micro.

Q3: Les 24 sorties du relais peuvent-elles être utilisées simultanément comme contacts NO et NC du même relais?

Oui, chaque relais de forme C fournit les trois bornes NO, NC et COM sur la bande de borne.ou les deux détermine comment le circuit de champ répondUn relais peut fermer simultanément un circuit NO (alimentant une lampe) et ouvrir un circuit NC (dé-alimentant un bypass) avec une seule commande de sortie.

Q4: Quelle est la différence entre IC200UDR164 et IC200UDR064?

Les deux sont des micro PLC VersaMax à 64 points avec 40 entrées en courant continu et 24 sorties de relais.Toutes les autres spécifications fonctionnelles ️ nombre d'E/S, la capacité HSC, le type de relais, la connectivité d'expansion sont identiques. Choisissez en fonction de la tension d'alimentation disponible dans le panneau.

Q5: Les sorties du relais sont-elles protégées contre la commutation de charge inductive?

Les contacts du relais eux-mêmes n'incluent pas de suppression intégrée.la suppression externe à travers la charge est recommandée un réseau de snubber pour les charges CA ou une diode à roue libre pour les charges CCSans suppression, le pic de champ électromagnétique à l'ouverture du relais dégrade la durée de vie du contact avec le temps.Vérifier les prescriptions de suppression de la charge inductive du manuel d'utilisation IC200UDR164 pour les types de charge spécifiques à changer.
