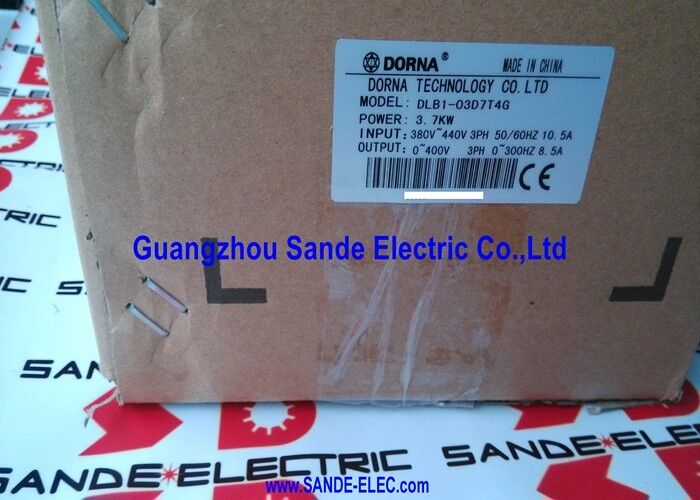

DLB1-03D7T4G | Onduleur Dorna VFD — 3,7 kW / 380 V triphasé / entrée 10,5 A / sortie 8,5 A / variateur CA à usage général

Série Dorna DLB1 — Variateur de fréquence à usage général

Le DLB1-03D7T4G est le variateur de fréquence à usage général de la série DLB1 de 3,7 kW de Dorna. Le DLB1 est conçu pour un contrôle simple de la vitesse des moteurs à courant alternatif dans une large gamme d'applications industrielles standard : systèmes de convoyeurs, ventilateurs, pompes, compresseurs et entraînements auxiliaires de machines-outils.

Avec une puissance de 3,7 kW à partir d'une alimentation industrielle triphasée standard de 380 V, le DLB1-03D7T4G contrôle les moteurs à induction dans la gamme moyenne de puissance des moteurs industriels — une taille pratique pour les entraînements de convoyeurs, les ventilateurs de traitement d'air, le contrôle de la vitesse des pompes centrifuges et les entraînements auxiliaires des machines de production.

Spécifications clés

Usage général — Large gamme d'applications

Le DLB1-03D7T4G est un VFD à usage général, non spécifique à une application. « Usage général » signifie que le variateur est conçu et configuré pour la plus large gamme d'applications de moteurs AC standard :

Contrôle V/Hz :Fournit un contrôle de vitesse variable de base adapté aux applications de ventilateurs, de pompes et de convoyeurs où la précision de la vitesse dynamique n'est pas requise.

Contrôle vectoriel sans capteur (si équipé) :Lorsqu'elle est disponible dans le micrologiciel DLB1, la commande vectorielle améliore le couple à basse vitesse et la précision de la vitesse, étendant ainsi l'applicabilité du variateur aux applications nécessitant de meilleures performances du moteur à des vitesses inférieures à 15 Hz.

Scénarios d'application

Entraînement du convoyeur :Un convoyeur de production nécessite un contrôle à vitesse variable de son moteur d'entraînement de 3,7 kW. Le DLB1-03D7T4G offre une montée et une descente de vitesse fluides, protégeant le convoyeur des chocs mécaniques pendant les cycles de démarrage et d'arrêt, sans le courant de démarrage élevé d'un démarrage de moteur en ligne directe.

Contrôle de la vitesse du ventilateur de refroidissement :Un ventilateur de refroidissement industriel entraîné par un moteur de 3,7 kW nécessite une vitesse variable pour adapter la capacité de refroidissement à la charge thermique. Le DLB1-03D7T4G réduit la vitesse du ventilateur pendant les périodes de faible charge, réduisant ainsi le bruit et économisant de l'énergie par rapport au fonctionnement à vitesse fixe.

FAQ

Q1 : Quel type de moteur AC est compatible avec le DLB1-03D7T4G ?

Le DLB1-03D7T4G pilote des moteurs à induction CA triphasés standard d'une puissance nominale de 3,7 kW et 380 V. Le moteur doit correspondre à la tension de sortie nominale (380 V triphasé) et au courant (8,5 A maximum) du variateur. Les moteurs dont le courant nominal est supérieur à 8,5 A ne doivent pas être connectés. Assurez-vous que la tension nominale du moteur correspond à la classe de tension de sortie du variateur.

Q2 : Le DLB1-03D7T4G dispose-t-il d'une connexion de résistance de freinage intégrée ?

Les VFD à usage général de la classe DLB1 fournissent généralement une borne de connexion de résistance de freinage mais n'incluent pas la résistance de freinage elle-même. Une résistance de freinage externe connectée aux bornes de la résistance du bus CC permet un freinage dynamique, permettant au variateur de décélérer rapidement les charges en dissipant l'énergie régénérée dans la résistance plutôt que de permettre à la tension du bus CC d'augmenter. Confirmez dans le manuel d'installation du DLB1 si une borne de résistance de freinage est disponible et la spécification de résistance minimale pour 3,7 kW.

Q3 : Quelle plage de fréquences de sortie le DLB1-03D7T4G prend-il en charge ?

Les variateurs de la série DLB1 de cette classe prennent généralement en charge des plages de fréquences de sortie allant de 0 Hz (arrêt du moteur) à 400 Hz ou 650 Hz maximum, soit bien au-delà de la fréquence de base de 50/60 Hz. Au-dessus de 50 Hz, la vitesse du moteur dépasse sa vitesse nominale nominale (le variateur fonctionne dans la région « d'affaiblissement du champ ») – utile pour entraîner des broches ou des ventilateurs à grande vitesse lorsqu'une vitesse supérieure à la valeur nominale est requise. Confirmez la fréquence de sortie maximale spécifique dans la documentation du produit DLB1-03D7T4G.

Q4 : Quelles fonctions de protection le DLB1-03D7T4G fournit-il pour le moteur connecté ?

Les variateurs Dorna DLB1 intègrent des fonctions de protection VFD standard : protection contre les surintensités (détection des défauts de moteur ou de câblage à un courant supérieur à la valeur nominale), protection contre les surtensions et les sous-tensions (arrêt si la tension d'alimentation est en dehors des limites acceptables), protection électronique contre les surcharges du moteur (détection d'une surintensité soutenue qui indique une surcharge du moteur - réglable en fonction du courant nominal spécifique du moteur) et détection de perte de phase de sortie. Ces protections réduisent le besoin de relais de surcharge et de dispositifs de protection de courant séparés sur le circuit moteur.
