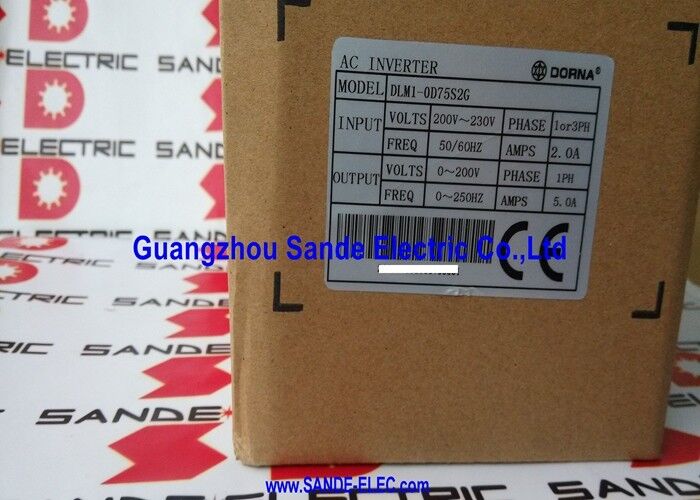

DLM1-0D75S2G | Variateur de fréquence — 0,75 kW / Monophasé 220 V CA / Entrée 2 A / Sortie 5 A / 50/60 Hz / Usage général

0,75 kW sur une alimentation monophasée — VFD compact pour une utilisation générale des machines

Le DLM1-0D75S2G est un variateur de fréquence de 0,75 kW (trois quarts de kilowatt) conçu pour une entrée monophasée de 220 V CA. Il convertit l'alimentation secteur monophasée 220 V en une sortie triphasée à fréquence variable et à tension variable pour contrôler la vitesse du moteur à induction AC. Cela le rend utile dans les petites machines-outils, les équipements d'atelier, les sections de convoyeurs, les ventilateurs et les systèmes de pompes où l'alimentation secteur est monophasée et le moteur est triphasé.

Les variateurs de fréquence modifient la vitesse des moteurs à courant alternatif en ajustant à la fois la fréquence et la tension délivrées au moteur. Faire fonctionner le moteur à 30 Hz au lieu de 50 Hz réduit la vitesse du moteur à 60 % de sa valeur nominale. La réduction de la fréquence réduit également la tension proportionnellement (contrôle V/Hz), maintenant le flux magnétique du moteur constant et le couple stable sur toute la plage de vitesse. Cette capacité de vitesse variable remplace les méthodes mécaniques de réglage de la vitesse (boîtes de vitesses, poulies et vannes d'étranglement) par une commande électronique qui répond directement à partir des réglages des paramètres du variateur ou d'un point de consigne analogique.

Le courant de sortie nominal de 5 A correspond à un moteur triphasé standard de 0,75 kW à 220 V. Le courant d'entrée de 2 A provient de l'alimentation monophasée de 220 V, soit environ 440 W de puissance d'entrée, ce qui correspond à la sortie de 0,75 kW avec l'efficacité typique de l'onduleur.

Spécifications clés

Entrée monophasée, sortie triphasée

Un scénario d'installation courant pour le DLM1-0D75S2G est celui des petits ateliers ou des machines-outils où seule une alimentation monophasée de 220 V est disponible à l'emplacement de la machine, mais où le moteur est un moteur à induction triphasé standard. Le variateur effectue la conversion de phase en interne : il redresse le courant alternatif monophasé en courant continu, puis inverse le courant continu en une sortie CA triphasée à la fréquence commandée. Le moteur bénéficie d'une alimentation triphasée équilibrée quelle que soit l'entrée monophasée.

Cette capacité d'entrée monophasée permet d'utiliser des moteurs triphasés standard sans convertisseur de phase ni infrastructure d'alimentation triphasée.

FAQ

Q1 : Le DLM1-0D75S2G peut-il faire fonctionner un moteur à vitesse variable, ou bascule-t-il uniquement entre des vitesses fixes ?

Le DLM1-0D75S2G offre un contrôle de vitesse variable continu sur toute sa plage de fréquences de sortie. La vitesse peut être réglée par un potentiomètre ou un clavier du panneau avant, ou par un signal de consigne analogique externe (0-10 V ou 4-20 mA) provenant d'un contrôleur. La vitesse du moteur suit la fréquence commandée en permanence — elle n'est pas limitée à des pas de vitesse fixes.

Q2 : Quelle taille de moteur le DLM1-0D75S2G peut-il piloter ?

Le variateur est conçu pour un moteur triphasé de 0,75 kW à 220 V avec un courant à pleine charge jusqu'à 5 A. Ne connectez pas un moteur avec un courant nominal supérieur à 5 A : les transistors de sortie du variateur fonctionneraient en surcharge. Pour les moteurs d'une puissance nominale inférieure à 0,75 kW, le variateur fonctionne correctement avec une marge disponible.

Q3 : Le variateur protège-t-il le moteur des surcharges ?

Les variateurs de fréquence incluent généralement une protection électronique contre les surcharges du moteur : le variateur surveille le courant de sortie et se déclenche si le courant dépasse le seuil configuré pendant une durée supérieure à la durée configurée. Réglez le paramètre de courant nominal du moteur du variateur sur la valeur de courant à pleine charge indiquée sur la plaque signalétique du moteur. Cela active la fonction de déclenchement en cas de surcharge au seuil correct pour le moteur installé.

Q4 : Le temps d’accélération est-il réglable ?

Oui. La plupart des VFD de cette classe incluent des temps de rampe d'accélération et de décélération réglables. Le temps d'accélération détermine le temps nécessaire au variateur pour passer de 0 Hz à la fréquence cible ; le temps de décélération contrôle la rampe de décélération. Une accélération lente réduit la surtension de courant de démarrage et les contraintes mécaniques sur le moteur et la machine entraînée. Confirmez la plage de paramètres disponible dans la documentation utilisateur du variateur.

Q5 : Que se passe-t-il lorsque le courant de sortie nominal du variateur est dépassé ?

Le variateur détecte la condition de surcharge via son circuit de surveillance du courant de sortie et réduit la fréquence de sortie (limitation du courant) ou se déclenche et affiche un code d'erreur, en fonction du réglage du paramètre de réponse à la surcharge. Des déclenchements fréquents indiquent que la charge du moteur connecté dépasse régulièrement 5 A — vérifiez que la puissance nominale du variateur correspond à la charge réelle du moteur de l'application avant de le mettre en production.
