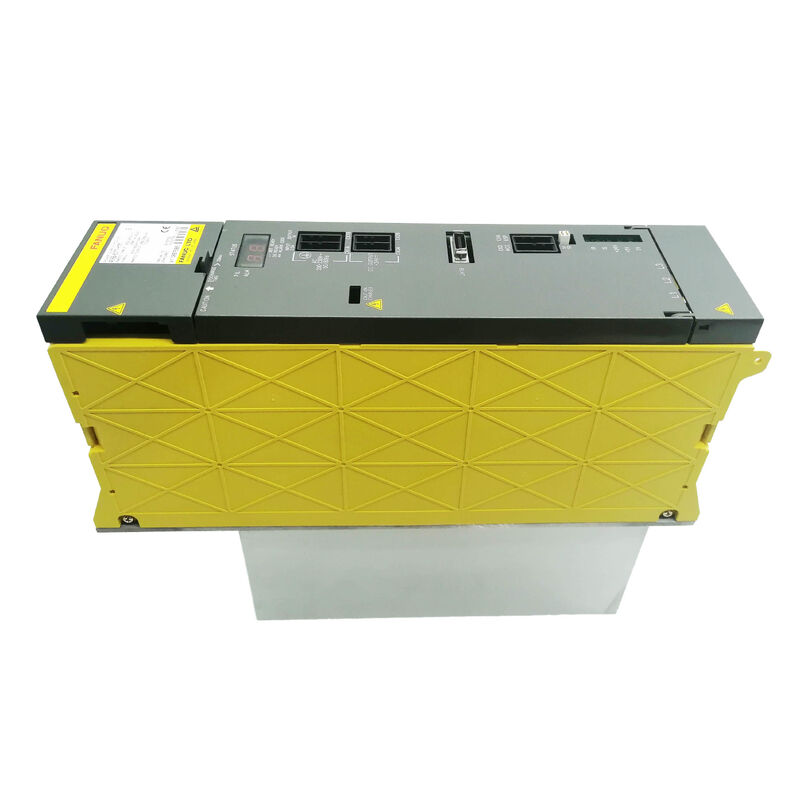

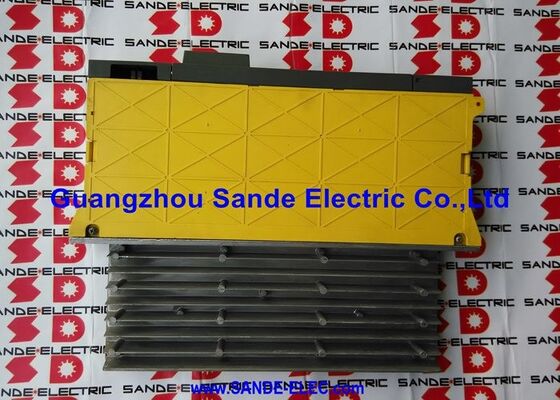

Fanuc A06B-6077-H111 PowerPoint Alpha Servo Convertisseur de puissance PSM-11 13,2 kW, 200 230 V AC 3 phases, 49 A entrée, 283 325 V bus CC, régénération active, refroidissement externe forcé requis

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est le PSM-11 le plus grand des deux modules d'alimentation de la série A06B-6077, fournissant 13,2 kW de puissance de bus en courant continu au système d'entraînement de la série alpha.Alors que le reste de la famille alpha PSM vit dans le bloc de numérotation A06B-6087, le PSM-11 occupe sa propre série A06B-6077 aux côtés du plus petit PSM-5.5 (A06B-6077-H106).

Les deux sont structurellement similaires aux modules PSM A06B-6087 de plus grande puissance active régénération avant, entrée en trois phases,La sortie du bus CC dans la plage 283 ∼325 V ∼ mais ils servent un segment de taille de machine distincte: centres d'usinage compacts, tours CNC et petites machines multiaxes où la demande de puissance combinée de broche et de servo s'adapte confortablement à 13,2 kW.

Avec une puissance de 13,2 kW et une entrée nominale de 49 A, le PSM-11 est bien adapté aux modules d'amplificateur à petite broche alpha jumelés à un ou deux modules SVM à servo-axe.

Une machine équipée d'un moteur à broche de 3,7 kW ou 5,5 kW et de deux ou trois petits servo-axes alpha est une installation PSM-11 typiqueavec une marge suffisante pour les pics transitoires lors d'une accélération sur plusieurs axes.

Les machines utilisant des commandes de série 0-C ou 0-D avec des systèmes d'entraînement alpha compacts sont parmi les applications les plus courantes du PSM-11.machines-outils économiques où la classe de puissance du PSM-11 est la solution naturelle.

Le PSM-11 partage une caractéristique spécifique avec le PSM-45 et le PSM-55 à l'autre extrémité de l'échelle de puissance: il nécessite un refroidissement par air forcé externe.

Ceci est explicitement noté dans la documentation de configuration de la série alpha de Fanuc aux côtés du PSM-45,distinguant les deux modules de la gamme PSM-15 à la gamme PSM-37 qui sont auto-refroidis par leur propre ventilateur et évier intégrés.

Pour le PSM-11, l'exigence de refroidissement forcé externe reflète le format physique compact du module:le boîtier de 60 mm de largeur ne peut pas accueillir la zone des ailerons de l'évier thermique qui serait nécessaire pour l'auto-refroidissement à 49 A d'entrée, donc la conception thermique dépend de l'armoire fournissant un flux d'air supplémentaire à travers le dissipateur de chaleur du module.

La régénération active fait partie de la conception du PSM-11, ce qui le place dans la famille des PSM plutôt que dans l'alternative PSMR (décharge de résistance).

Même à 13,2 kW, l'énergie de décélération des petites broches et des servomoteurs s'accumule à travers un changement de production de cycles de positionnement répétés et de changements d'outil.

Le PSM-11 renvoie cette énergie à l'alimentation en trois phases au lieu de la brûler dans des résistances,éliminant à la fois le besoin d'une unité de résistance de décharge externe et sa production de chaleur d'armoire associée.

Principales spécifications

Série A06B-6077

La famille de produits A06B-6077 a été développée parallèlement à la série principale A06B-6087 PSM pour répondre au segment des petites machines sans trop spécifier l'alimentation.

Un constructeur de machines-outils qui conçoit un tour CNC compact ou un petit centre de forage avec 5 10 kW de puissance totale du système de propulsion n'a pas besoin de la capacité du PSM-15 de 17,5 kW,et le boîtier de 60 mm de large de la PSM-11 (par rapport aux boîtiers de 90 × 150 mm des modules A06B-6087) s'intègre plus naturellement dans les armoires électriques compactes de petites machines-outils.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

Cela a des implications pratiques pour la maintenance: l'approvisionnement en pièces de rechange pour les cartes internes du PSM-11 suit la structure du numéro de pièce 6077,et ces panneaux ne sont pas disponibles séparément le module est l'unité de service.

Format compact, échange de refroidissement externe

Le poids de ~ 2,26 kg du PSM-11 et le boîtier compact de 60 mm de large sont des avantages pratiques pour la disposition des armoires électriques de petites machines.Un placard qui serait submergé par le PSM-15 de 150 mm peut accueillir le PSM-11 sans contraintes d'espace.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

Dans la pratique, cela signifie que le PSM-11 doit être monté à un endroit dans l'armoire où le débit d'air de l'armoire est positif et constant,ou lorsqu'un dispositif de circulation d'air dédié dirige l'air frais à travers le module.

Un armoire avec une conception thermique médiocre zones chaudes, air recirculé ou ventilation bloquée produira des arrêt de dissipateur de chaleur AL03 sur-température sur le PSM-11 même à des niveaux de charge bien inférieurs à 13,2 kW.

Il s'agit d'un problème d'entretien plus fréquent sur les petites machines que sur les grandes, car les petites machines sont plus susceptibles d'avoir des dispositions minimales de débit d'air dans l'armoire.

Système de détection et d'alarme des fuites

L'A06B-6077-H111 comprend un circuit de détection de fuite qui surveille les conditions de défaillance au sol dans le bus CC et le câblage du moteur en aval.

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

Le système de code d'alarme du PSM-11 suit la structure d'alarme standard alpha du PSM:

Le numéro d'enregistrement¢ Surtension dans le module de puissance principal (erreur IPM sur PSM-11, distincte de la surtension sur PSM-15 et les modules supérieurs).

Le numéro d'enregistrementLe ventilateur de refroidissement s'est arrêté.

Le numéro d'enregistrementVérifiez les modules d'amplificateurs en aval et les connexions de bus CC.

Le numéro de sérieLa précharge du bus n'est pas terminée.

Questions fréquentes

Q1: Le PSM-11 appartient à la série A06B-6077 plutôt qu'à la série A06B-6087? Cela signifie-t-il qu'il est incompatible avec les modules de servo-amplificateur A06B-6087 SVM sur le même bus?

Non, la numérotation de série dans le système de produits A06B identifie le type de module spécifique plutôt qu'une incompatibilité du système.

La sortie du bus CC de l'A06B-6077-H111 est entièrement compatible avec les modules de servo-amplificateur SVM des séries A06B-6079 et A06B-6096 et les modules d'amplificateur A06B-6088/A06B-6102 SPM sur le bus CC partagé.

Le PSM-11 se trouve simplement à l'extrémité à faible consommation de la famille alpha, fournissant le même bus de courant continu régulé 283 ∼ 325 V que tous les modules d'amplificateurs de la série alpha,à une capacité de courant appropriée pour les petites configurations de machines.

Q2: Pour l'exigence de refroidissement forcé externe du PSM-11, quelle disposition spécifique du flux d'air recommande Fanuc?

Le manuel d'installation du matériel de la série alpha de Fanuc (B-65162) documente les arrangements de refroidissement forcé pour les modules qui en ont besoin, y compris le PSM-11.

L'exigence est que l'air extérieur frais coule à travers les surfaces des dissipateurs de chaleur du module typiquement du bas du module vers le haut, suivant la direction de convection naturelle.

Le volume et la vitesse spécifiques de débit d'air requis sont fonction de la production de chaleur du module à charge nominale et de la résistance thermique de l'évier.

Dans la pratique, un petit ventilateur axial monté pour diriger le débit d'air à travers les faces des dissipateurs de chaleur du PSM-11, dimensionné selon la spécification B-65162, est la mise en œuvre standard.

Q3: Le PSM-11 peut-il remplacer le PSM-5.5 (A06B-6077-H106) dans une machine où le PSM-5.5 a échoué?

Un PSM-11 peut fournir le même bus CC qu'un PSM-5.5, et la capacité de puissance supplémentaire (13,2 kW contre 5,5 kW) ne pose aucun risque pour les amplificateurs en aval – ils ne tireront que ce dont ils ont besoin.

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 de courant inférieur.

Si le circuit d'alimentation a été dimensionné selon les exigences du PSM-5.5, la mise à niveau vers le PSM-11 nécessite de confirmer que la protection du circuit et le câblage sont adéquats pour 49A.

Q4: La description du produit inclut "servo convertisseur de puissance" dans la liste des pièces.

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

La terminologie "convertisseur" reflète le rôle du module dans l'architecture d'alimentation du système, il s'agit de l'étape de conversion de courant alternatif en courant continu.

Il ne s'agit pas d'un produit différent du PSM-11; "servo convertisseur de puissance", "PSM-11", et "module d'alimentation" décrivent tous la même unité A06B-6077-H111 sous des angles de description différents.

Q5: Après un remplacement du PSM-11, quelle vérification de démarrage est nécessaire sur le CNC?

Le module devrait afficher un état de fonctionnement normal (bus chargé, pas d'alarme) dans les premières secondes suivant l'application de la puissance.

Vérifiez que la tension du bus CC est présente et dans la plage de 283 ∼ 325 V en vérifiant l'affichage de l'état du module SVM sur l'écran de servo maintenance du CNC.

Si une alarme apparaît sur le PSM-11 ou sur les modules SVM en aval immédiatement au démarrage, diagnostiquer avant de lancer un axe.vérifier le fonctionnement normal de l'axe avec une marche manuelle lente sur chaque axe avant de remettre la machine au cycle automatique.
