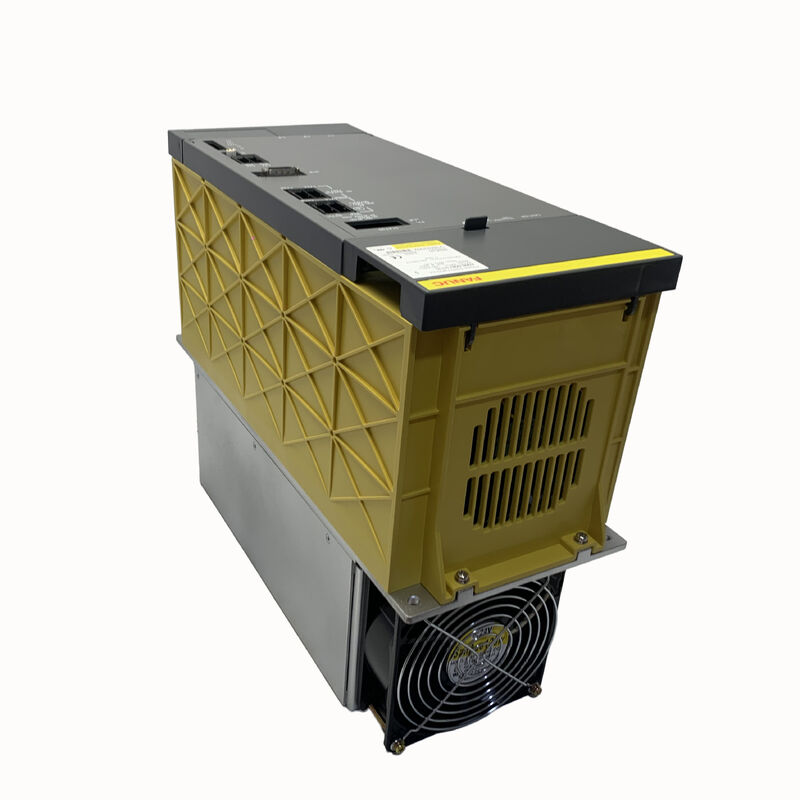

Fanuc A06B-6087-H126... Module d'alimentation Alpha PSM-26 29.8 kW, 200 230 V AC 3 phases, 106 A entrée, 283 325 V bus CC, régénération active, CNC 16i / 18i / 21i

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est le PSM-26 ¢ l'un des modules d'alimentation alpha les plus largement utilisés dans la base installée de machines-outils CNC à commande Fanuc.

Le 29.8 kW de puissance de sortie continue et 106A d'entrée à 200V le placent dans la classe de puissance qui couvre une grande partie des centres d'usinage de taille moyenne à grande et des centres de tournage construits autour des commandes 16i/18i/21i: machines avec une broche de 7,5 kW à 15 kW et deux à quatre servo-axes fonctionnant simultanément.

Pour ce profil de configuration, le PSM-26 fournit la bonne marge de puissance, suffisamment d'espace de tête au-dessus de la demande simultanée typique pour éviter un fonctionnement soutenu à la limite thermique du module,sans le coût et l'espace de l'armoire du plus grand PSM-37.

La réputation du PSM-26 comme l'un des modules les plus fiables et les plus couramment utilisés de la famille A06B-6087 est le résultat à la fois de sa conception et de son application.

Trois modules de transistors de 300 A une puissance nominale de courant par transistors supérieure à celle de nombreux modèles PSM plus petits donnent au module une capacité bien supérieure à son entrée nominale de 106 A,fournissant la marge de pointe transitoire nécessaire lors d'événements d'accélération simultanés à plusieurs axes sans stresser les jonctions du transistor.

L'extrémité avant de la régénération de puissance active renvoie l'énergie de décélération des moteurs à broche et servo à l'alimentation en courant alternatif triphasé,réduire la puissance de chauffage et la consommation d'énergie des armoires lors de cycles répétés de changement d'outil et de positionnement.

Ce module fonctionne à l'intersection des amplificateurs à broche les plus courants du système d'entraînement alpha (série A06B-6088 et A06B-6102 SPM, généralement pour 5.5 kW à 15 kW moteurs à broche) et les familles de servo-amplificateurs alpha SVM standard.

A machine with a single SPM spindle module and a three-axis SVM configuration is exactly the load profile the PSM-26 was sized for — common enough that the PSM-26 became effectively a standard fitting on a large number of CNC lathes and mid-range machining centres built throughout the 1990s and 2000s.

L'A06B-6087-H126 a deux révisions matérielles documentées (rev.A et rev.B) qui diffèrent par leurs spécifications de carte de câblage (A20B-1006-0161 pour rev.A, A20B-1006-0471 pour rev.B).B) et si le produit porte le marquage CE.

Fonctionnellement, les deux versions sont identiques et interchangeables dans le support d'entraînement. La carte de commande A16B-2202-0421 est commune aux deux versions;la variante du suffixe #BM utilise A16B-2202-0424 comme carte de contrôle.

Principales spécifications

Les modules de transistors 300A ont une marge de pointe intégrée

Le choix de modules de transistors de 300 A à l'intérieur d'un module à entrée continue de 106 A n'est pas une erreur de surspécification, c'est une ingénierie délibérée de l'espace thermique et électrique.

La valeur de continuité de 106A est le point auquel le module peut maintenir la sortie indéfiniment sans dépasser les limites de température de jonction du transistor dans les pires conditions ambiantes.

Les transistors eux-mêmes peuvent gérer des courants de pointe nettement plus élevés pour les courtes durées caractéristiques de l'intrusion de démarrage et des événements d'accélération simultanés multi-axes.L'utilisation de transistors 300A crée une marge entre le courant continu nominal et la capacité de pointe instantanée des transistors, ce qui permet au PSM-26 de gérer des cycles réels de production de machines sans déplacements répétés gênants de conditions de surcourant transitoires.

Dans le contexte du PSM-37 de 43 kW, la différence de spécifications des transistors (modules IGBT par rapport aux unités 300A du PSM-26) reflète les exigences thermiques et de courant du module de classe supérieure.

Les deux conceptions utilisent le même principe de régénération active; la spécification du transistor varie en fonction de la classe de puissance du module.

La régénération et son rôle dans la production en plusieurs équipes

Sur une machine qui fonctionne en trois quarts de travail avec des cycles de changement d'outil continu, la contribution de la régénération active à la gestion de l'énergie n'est pas négligeable.

Chaque fois que la broche décélère de la vitesse de coupe à la vitesse de changement d'outil, l'énergie cinétique stockée dans le rotor du moteur de la broche et les composants connectés revient sous forme d'énergie électrique vers le bus CC.Dans un système PSMR avec décharge de résistance, cette énergie devient chaleur dans la résistance, qui doit être gérée comme une charge thermique.

Dans l'architecture de régénération active du PSM-26,Cette même énergie revient à l'alimentation en trois phases réduisant l'énergie nette tirée du réseau et réduisant simultanément la production de chaleur de l'armoire.

L'avantage pratique dans un environnement de production est une armoire qui fonctionne plus fraîchement tout au long d'un quart de travail,qui prolonge la durée de vie de tous les composants de l'armoire et peut réduire ou éliminer le besoin de climatisation dans les environnements ambiants modérés.

Rév.A et Rév.B Différences du conseil sans incidence fonctionnelle

Les deux révisions matérielles documentées de l'A06B-6087-H126 diffèrent par leur carte de câblage:

• - Je ne sais pas.Plaque de câblage A20B-1006-0161, plaque d'allumage A20B-2902-0280 version antérieure, sans marquage CE
• Rév.B:Tableau de câblage A20B-1006-0471, tableau de cuisson A20B-2902-0380

Les deux versions utilisent la même carte de contrôle (A16B-2202-0421) et les mêmes ventilateurs externes et internes.Le remplacement B est un remplacement fonctionnel direct sans changement de paramètreAucune modification du câblage.

Les numéros de carte ne sont pertinents que pour les ingénieurs qui achètent des cartes de remplacement pour la réparation au niveau du module plutôt que pour le remplacement de l'ensemble de l'unité.

Questions fréquentes

Q1: Pourquoi le PSM-26 est-il si couramment utilisé comme pièce de rechange par rapport au PSM-15 ou au PSM-37?

La classe de puissance de 29,8 kW / 106 A couvre précisément la configuration de machine la plus courante à l'époque du système alpha Fanuc: une broche de puissance moyenne (7.5kW15kW SPM) combinés à deux ou quatre modules SVM à servo-axe.

Ce profil de configuration décrit une grande partie de tous les tours CNC et centres d'usinage contrôlés par Fanuc construits dans les années 1990 et 2000.

Le PSM-15 à 17,5 kW est parfois sous-dimensionné pour cette classe de puissance de broche, et le PSM-37 est plus que nécessaire.

Le PSM-26 était le bon choix pour ces machines au stade de la conception,C'est pourquoi il représente désormais une part disproportionnée du marché des remplacements de MPS alpha .

Q2: Les modules SVM de la série alpha i de puissance A06B-6087-H126 (série A06B-6114) peuvent-ils être installés sur le même bus CC que les modules SVM alpha d'origine?

La génération d'amplificateurs alpha i (série A06B-6114 SVM et A06B-6120 SPM) utilise l'alimentation A06B-6110 aiPS.

L'interface de bus CC, la distribution de puissance de contrôle et l'architecture du circuit de la batterie diffèrent entre les générations alpha et alpha i.

Ils ne peuvent pas partager le même bus CC, et l'A06B-6087-H126 ne peut pas servir d'alimentation pour les modules alpha i.

Toute machine équipée d'un amplificateur alpha à un amplificateur alpha i doit également remplacer le PSM par le module aiPS correspondant.

Q3: Le PSM-26 contient une planche de tir (A20B-2902-0280 ou A20B-2902-0380) qui n'est pas mentionnée dans de nombreuses autres descriptions alpha du PSM?

La planche de tir dans le PSM-26 génère les signaux d'entraînement de la porte qui basculent les trois principaux modules de transistors.

Dans l'avant régénérateur,le moment de l'entraînement de la passerelle doit être précisément coordonné avec la forme d'onde de tension d'alimentation en courant alternatif en trois phases afin de garantir que l'énergie régénérée est injectée dans la bonne phase au bon moment..

La planche de tir surveille les angles de phase d'alimentation CA et contrôle la séquence de commutation du transistor en conséquence.

Dans les modules PSM plus petits, cette fonction peut être intégrée dans la carte de câblage principale;l'utilisation d'une planche de tir séparée par le PSM-26 reflète le niveau actuel et les exigences de puissance d'entraînement de la porte associées à cette classe de module;.

Q4: Après l'installation d'un PSM-26 de remplacement, la machine montre immédiatement AL04 (baisse de tension de liaison CC). Quelles sont les causes les plus probables?

AL04 sur le PSM-26 indique que la tension du bus CC est tombée en dessous du seuil de fonctionnement.

Avec un nouveau PSM, la cause la plus fréquente est une défaillance dans l'un des modules SVM ou SPM en aval, provoquant une charge excessive sur le bus immédiatement après le démarrage,empêcher le bus d'atteindre la tension de fonctionnement pendant la phase de précharge.

Déconnectez tous les modules SVM et SPM de la barre de bus et allumez uniquement le PSM si celui-ci atteint la tension totale du bus et le maintient sans AL04.reconnecter les modules d'amplificateur un par un pour identifier quel module est à l'origine de la charge excessive du bus.

Si l'AL04 se produit sans aucun module en aval connecté, inspecter la résistance interne de précharge et le circuit du contacteur du PSM.

Q5: Le PSM-26 utilise des modules de transistors 300A en interne? sont-ils disponibles individuellement pour la réparation, et un module de transistors défectueux rend-il l'unité irréparable?

Les modules de transistors 300A sont disponibles en pièces détachées individuelles et peuvent être remplacés lors d'une réparation au niveau du module par un ingénieur qualifié.

Un module de transistors défaillant dans le PSM-26 ne condamne pas l'unité, c'est l'une des interventions de réparation les plus courantes sur ces modules.

Une défaillance du transistor se présente généralement sous la forme d'AL01 (surcourant dans le module d'alimentation principal) qui persiste même après que la tension d'entrée CA a été vérifiée et que le bus en aval est dégagé de défauts.Le diagnostic doit confirmer lequel des trois modules de transistors a échoué avant de commander des pièces de rechange.

Une unité avec une défaillance de transistor réparée et les deux cartes confirmées fonctionnelles peut être remise en service à pleine capacité.
