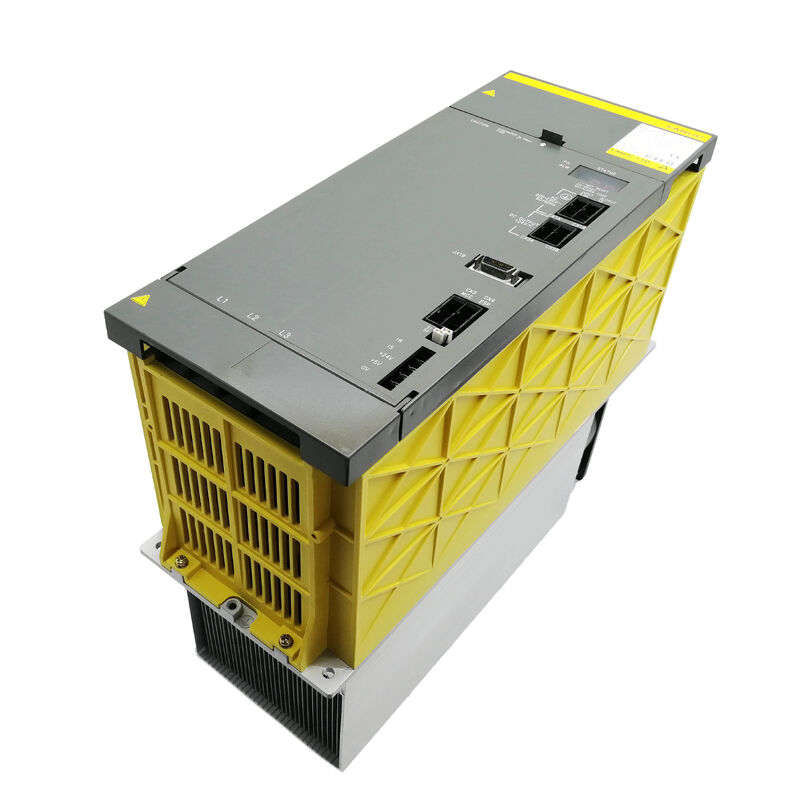

Fanuc A06B-6087-H155 | Module d'alimentation Alpha PSM-55 — 65 kW, 200–230 V CA triphasé, 234 A en entrée, 283–325 V CC sur bus, régénération active, refroidissement forcé externe requis

Présentation

Le Fanuc A06B-6087-H155 est le PSM-55 — le module d'alimentation le mieux noté de la série Alpha A06B-6087, et le successeur officiel du PSM-45. Avec une puissance de sortie continue de 65 kW et un courant d'entrée nominal de 234 A à 200 V, le PSM-55 dessert les configurations les plus grandes et les plus fortement chargées du système d'entraînement Alpha : centres d'usinage grand format avec moteurs de broche haute puissance de la classe 22 kW+, systèmes multi-axes où la demande de courant combinée des servomoteurs et de la broche approche ou dépasse ce que la capacité de 55 kW du PSM-45 peut supporter à charge nominale, et centres de tournage robustes traitant de grandes pièces avec des cycles d'usinage agressifs.

Le PSM-55 est arrivé dans la gamme A06B-6087 en remplacement du PSM-45 en août 1999.

La transition a répondu à un besoin pratique au sommet de la classe de puissance Alpha : les machines qui avaient dépassé la puissance nominale de 55 kW du PSM-45 à mesure que les exigences de puissance de broche et les configurations multi-axes devenaient plus exigeantes.

Le PSM-55 offre le même facteur de forme de châssis physique et la même architecture de régénération active que le PSM-45, tout en augmentant le plafond de puissance continue de 10 kW et en élevant le courant d'entrée nominal de 185 A à 234 A.

La régénération active du front-end est une caractéristique déterminante à ce niveau de puissance. Avec un moteur de broche de 22 kW ou 26 kW décélérant à pleine vitesse, l'énergie cinétique libérée est considérable — sur une machine avec des changements d'outils fréquents ou des cycles de positionnement répétés, cette énergie se produit des dizaines de fois par quart de travail.

Le PSM-55 renvoie cette énergie de décélération à l'alimentation CA triphasée au lieu de la dissiper dans des résistances, ce qui constitue un avantage en matière de gestion de l'énergie et un avantage en matière de gestion thermique.

Avec une capacité de 65 kW, la chaleur qui serait générée par la décharge des résistances lors d'un fonctionnement à cycle élevé est importante ; le front-end actif l'élimine entièrement du budget thermique de l'armoire.

Comme le PSM-45 qu'il remplace, le PSM-55 nécessite un refroidissement par air forcé externe.

Il ne s'agit pas d'une considération d'installation périphérique — c'est une exigence fondamentale pour que le module atteigne sa puissance nominale de 65 kW. Sans l'alimentation en air forcé externe dirigée vers le dissipateur thermique du module, les températures de jonction des modules de transistors IGBT dépasseront les limites de sécurité en charge de production, et les arrêts AL03 (surchauffe du dissipateur thermique) en seront le résultat prévisible.

Les machines initialement spécifiées avec le PSM-55 ont été conçues avec cet arrangement de refroidissement externe dans le cadre de la disposition de l'armoire électrique.

Spécifications clés

PSM-55 vs PSM-45 : Ce qui a changé

Le PSM-55 améliore le PSM-45 d'une manière spécifique et pratique : 10 kW de puissance continue en plus et 49 A de courant d'entrée en plus, pour s'adapter aux configurations de machines que le PSM-45 commençait à sous-servir à la fin des années 1990.

La spécification de la carte a changé — le PSM-55 utilise la carte de câblage A20B-1007-0650 plutôt que la carte A20B-2001-067x du PSM-45 — mais le format du châssis physique, le schéma de connexion du bus CC et l'exigence de refroidissement par air forcé externe restent les mêmes.

Une machine initialement équipée d'un PSM-45 peut recevoir un remplacement par un PSM-55 dans la même position de montage ; le câblage et les connexions de bus sont compatibles, et la marge de puissance supplémentaire est simplement disponible lorsque la machine en a besoin.

Le PSM-55 utilise la même famille de cartes de commande (A16B-2202-042x) que le PSM-45 et le reste de la série A06B-6087, ce qui signifie que les codes d'alarme, les procédures de démarrage CNC et les approches de diagnostic documentées dans le manuel B-65162 s'appliquent inchangés au PSM-55.

234 A en entrée — Planification électrique de l'installation

Une entrée nominale de 234 A à 200 V nécessite une attention particulière à la conception du circuit d'alimentation de l'installation.

Le disjoncteur protégeant l'alimentation du PSM-55 doit être calibré pour un fonctionnement continu de 234 A avec une courbe de déclenchement qui prend en compte le transitoire de courant d'appel au démarrage sans déclenchement intempestif — un disjoncteur thermomagnétique de 300 A avec une caractéristique de déclenchement D ou K est généralement approprié, mais la sélection exacte dépend de la longueur et de l'impédance du câble d'alimentation. La section transversale du câble pour 234 A en continu à la température ambiante de l'installation et aux conditions de remplissage du conduit doit être calculée selon les normes électriques pertinentes — des câbles sous-dimensionnés créent un risque réel d'incendie et de dommages matériels à ce niveau de courant.

Le réacteur CA recommandé pour le PSM-55 (A81L-0001-0123 ou le réacteur approprié pour cette classe de courant) sert à limiter à la fois le transitoire de courant d'appel au démarrage et le courant harmonique que le front-end redresseur injecterait autrement dans l'alimentation de l'installation.

À 234 A, la contribution du courant harmonique sans réacteur CA peut être suffisamment importante pour créer des problèmes d'interférence pour d'autres équipements sur le même bus d'alimentation.

Refroidissement par air forcé externe — Détail d'installation

Le refroidissement par air forcé externe pour le PSM-55 doit être agencé pour amener l'air ambiant plus frais directement au dissipateur thermique du module — pas l'air recyclé de l'armoire.

Une machine en production génère de la chaleur à partir de plusieurs composants à l'intérieur de l'armoire ; les températures de l'air à l'intérieur de l'armoire augmentent considérablement au-dessus de l'ambiante pendant un quart de travail de production. Si cet air chaud recyclé est dirigé sur le dissipateur thermique du PSM-55, l'effet de refroidissement est considérablement réduit et la marge de température du dissipateur thermique au-dessus du seuil AL03 se rétrécit.

La mise en œuvre pratique consiste en un système de conduits provenant de l'extérieur de l'armoire qui amène l'air ambiant frais à l'entrée du dissipateur thermique du PSM-55, l'air chaud d'échappement du dissipateur thermique sortant par un conduit séparé vers l'extérieur de l'armoire.

Cet agencement apparaît dans les conceptions d'armoires électriques des machines initialement spécifiées avec des modules PSM-45 et PSM-55 — il n'est pas improvisé ; il est conçu dans le cadre de la conception thermique d'origine de la machine.

FAQ

Q1 : Le PSM-55 est-il un remplacement direct du PSM-45, ou nécessite-t-il des modifications de l'armoire électrique ?

Le PSM-55 est physiquement et électriquement compatible avec l'agencement de montage de l'armoire conçu pour le PSM-45 — le même format de châssis, les mêmes trous de montage et les mêmes points de connexion du bus CC s'appliquent. Aucune modification mécanique de l'armoire n'est requise.

Le circuit d'alimentation électrique doit être vérifié pour supporter l'entrée nominale de 234 A du PSM-55 par rapport aux 185 A du PSM-45 — si l'alimentation d'origine a été dimensionnée uniquement pour le courant du PSM-45, la protection du circuit et le câblage peuvent nécessiter une mise à niveau.

Si l'agencement du conduit de refroidissement par air forcé a été conçu autour du PSM-45, vérifiez qu'il fournit un débit d'air adéquat pour la sortie thermique légèrement supérieure du PSM-55 à 65 kW.

Q2 : Le PSM-55 utilise la carte de câblage A20B-1007-0650, comme la liste du PSM-45. Ces cartes sont-elles interchangeables entre les deux modules ?

La carte A20B-1007-0650 apparaît dans la spécification du PSM-45 et du PSM-55, reflétant que Fanuc a utilisé une conception de carte commune à travers ces classes de puissance, avec la spécification du module de transistors et les composants thermiques différenciant la puissance nominale.

En pratique, l'interchangeabilité au niveau de la carte entre le PSM-45 et le PSM-55 dépend de la révision spécifique de la carte et si la spécification des composants de Fanuc sur la carte prend en charge les deux niveaux de courant.

Pour une détermination confirmée de l'interchangeabilité, consultez la documentation au niveau des composants de Fanuc ou un spécialiste qualifié en réparation de variateurs Fanuc plutôt que de supposer la compatibilité sur la base de numéros de carte partagés.

Q3 : Quelle alarme précède généralement AL03 (surchauffe du dissipateur thermique) sur le PSM-55, et comment doit-elle être gérée ?

Sur un PSM-55 correctement refroidi, AL03 ne devrait jamais se produire en production normale.

Elle indique que la température du dissipateur thermique a atteint le seuil de protection — une condition causée par un refroidissement par air forcé externe inadéquat, des conduits bloqués, un ventilateur interne défaillant ou des températures ambiantes dépassant la plage de fonctionnement nominale du module.

Avant d'inspecter le module lui-même, vérifiez le chemin du conduit de refroidissement externe pour tout blocage ou dommage, confirmez que l'alimentation en air forcé externe est en marche et vérifiez que les ventilateurs internes sont opérationnels.

AL02 (ventilateur de refroidissement arrêté) précédera AL03 si le ventilateur interne tombe en panne — traitez AL02 comme un événement de maintenance urgent nécessitant le remplacement du ventilateur avant la reprise de la production.

Q4 : Comment le PSM-55 gère-t-il les surcharges brèves lors de l'accélération simultanée multi-axes ?

La puissance nominale de 65 kW du PSM-55 est la puissance de sortie continue — la puissance nominale durable indéfiniment dans les conditions spécifiées.

Les charges transitoires supérieures à 65 kW peuvent être prises en charge pendant de courtes durées par les transistors IGBT du module et le banc de condensateurs du bus CC, qui fournissent la demande de pointe tandis que le front-end redresseur continue de fournir sa sortie en régime permanent.

La durée de cette capacité de surcharge transitoire dépend de l'état thermique initial des transistors et de l'ampleur de la surcharge.

Les modules d'amplificateur de servomoteurs de la machine ont leurs propres limites de courant qui plafonnent la demande de pointe imposée au bus PSM — en pratique, le PSM ne voit que rarement des niveaux de courant que les circuits de protection des amplificateurs en aval ne limiteraient pas d'abord.

Q5 : Le PSM-55 est à régénération active — un récepteur de résistance de régénération externe ou une unité de décharge est-il requis comme pour la série PSMR ?

Non. Le front-end de régénération active du PSM-55 gère toute l'énergie de décélération en interne en la renvoyant à l'alimentation CA triphasée. Aucune résistance de décharge externe, résistance de freinage ou unité de décharge de régénération n'est requise ni ne doit être connectée.

C'est la distinction fondamentale entre la série PSM (A06B-6077 et A06B-6087) et la série PSMR (A06B-6081) — le PSMR utilise une unité de décharge à résistance pour absorber l'énergie régénérée, tandis que le PSM utilise un front-end onduleur actif pour la renvoyer à l'alimentation.

Connecter une résistance de décharge externe au bus CC d'un PSM-55 n'aurait aucun effet constructif et pourrait interférer avec le fonctionnement du module.
