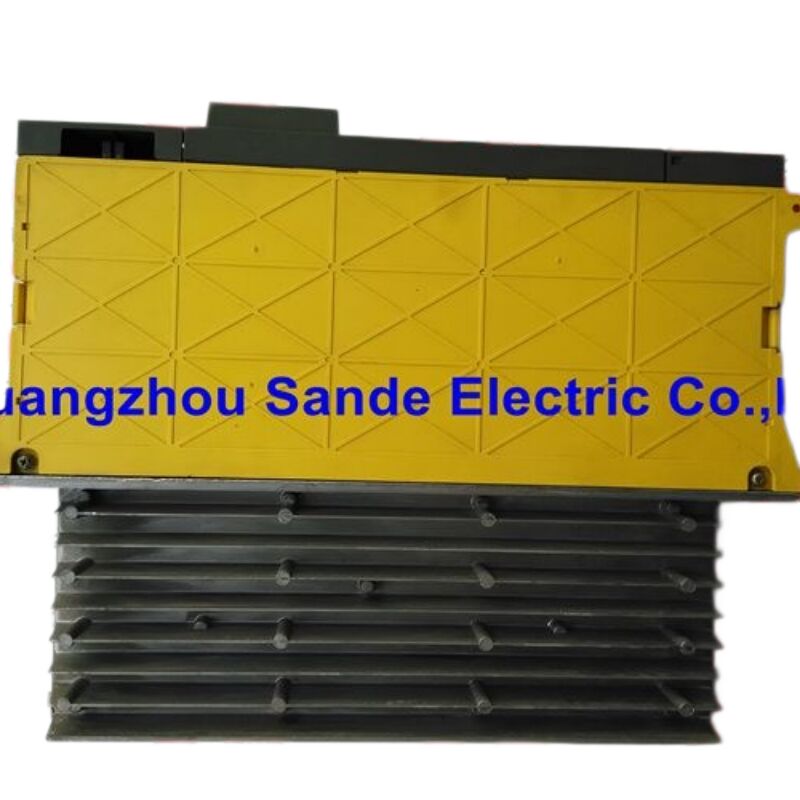

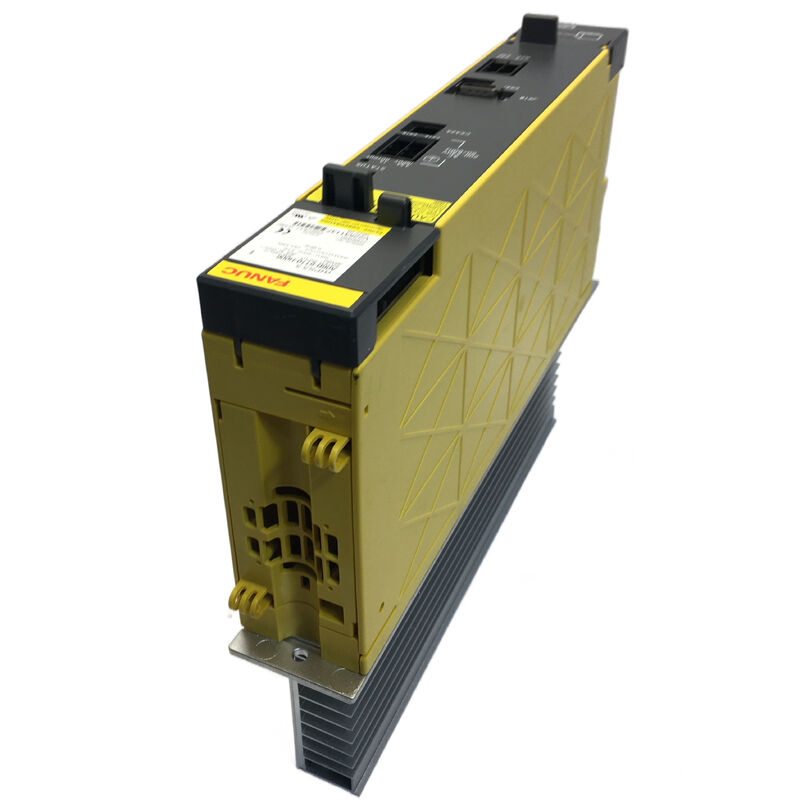

Le module d'alimentation électrique FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
Alpha série i. PSM-5.5i. 200-240 VAC. 5,5 kW de puissance nominale. Régénération de puissance.
La fondation dont chaque système Alpha i Drive a besoin
Avant qu'un seul servo-moteur n'allume une machine-outil équipée de FANUC Alpha i, le module A06B-6110-H006 PSM-5.5i convertit l'alimentation en courant alternatif triphasé de l'installation en puissance de bus CC propre et régulée.Ce module d'alimentation est situé à l'avant de la cabine d'entraînement, gérant la conversion du courant alternatif en courant continu et renvoyant l'énergie de freinage au réseau d'alimentation pendant la décélération de l'axe.
Spécifications techniques
| Paramètre |
Valeur |
| Numéro de pièce FANUC |
A06B-6110-H006 Pour les appareils électroniques |
| Spécification de l'unité |
A06B-6110-C006 Les produits de base doivent être soumis à un contrôle de qualité. |
| Nom du modèle |
PSM-5.5i (module d'alimentation électrique, 5,5 kW) |
| Série |
Le système de régulation de la fréquence d'alimentation doit être conforme à l'annexe I. |
| Voltage d'entrée |
200 à 240 VAC (3 phases) |
| Courant d'entrée |
26 A |
| Fréquence d'entrée |
50 / 60 Hz |
| Puissance de sortie nominale |
5.5 kW |
| Puissance de sortie maximale |
11 kW |
| Puissance de sortie maximale |
22 kW |
| Voltage de sortie du bus CC |
Environ 283 VDC |
| Type de régénération |
Régénération de l'énergie (retourne l'énergie à l'alimentation) |
| Dimensions (H × O × D) |
Approximativement 290 mm × 150 mm × 275 mm |
| Le poids |
Environ 4,9 kg |
Les avantages de la régénération électrique
L'A06B-6110-H006 dispose d'une technologie de régénération de puissance qui renvoie l'énergie de décélération au réseau plutôt que de la dissiper sous forme de chaleur.Cette capacité réduit à la fois la production de chaleur à l'intérieur de l'armoire et la consommation d'énergie nette de l'alimentation de l'installation, particulièrement bénéfique pour les machines ayant des cycles de positionnement fréquents.
L'architecture du système Alpha i
Le système d'entraînement Alpha i de FANUC utilise une architecture de bus CC partagée où le PSM-5.5i sert de seul convertisseur CA-CC pour un groupe d'entraînement entier.Il occupe la position la plus à gauche dans la pile de cabine d'entraînement, alimentant tous les modules servo-amplificateurs (SVM) connectés et les modules amplificateurs à broche (SPM) qui entraînent les axes d'alimentation et les broches principales.
Contrôleurs CNC compatibles
L'A06B-6110-H006 fonctionne avec différents systèmes CNC FANUC, notamment:
- La série FANUC 0i CNC (toutes les variantes)
- La série FANUC 16i, 18i, 21i
- La série FANUC 30i, 31i, 32i
- Série FANUC 15i
- Contrôleurs de robots FANUC utilisant le matériel de conduite Alpha i
Exigences relatives à l'installation
Notes d'installation essentielles:
- N'installez pas de condensateurs améliorant le facteur de puissance - ils interagissent de manière destructrice avec les circuits de régénération
- La tension d'entrée doit rester dans la plage de 200-240 VAC pour une performance nominale
- L'alimentation de commande (connecteur CX1A) doit être alimentée avant ou simultanément à l'allumage CNC
Diagnostic des LED de statut
Le panneau avant STATUS LED fournit des informations de diagnostic immédiates:
- LED éteinte- Pas de puissance de commande ou circuit de commande défectueux
- LED fixe- Fonctionnement normal, circuit principal alimenté
- LED clignotant/alarme- Condition de défaut détectée
Questions fréquemment posées
Q1: Quelle est la différence entre le PSM-5.5i et les modèles plus grands de la série A06B-6110?
La série A06B-6110 couvre la gamme complète de 200VAC Alpha i PSM. Le H006 est le PSM-5.5i à 5,5 kW en continu, tandis que les modèles plus grands comprennent le H011 (PSM-11i, 11 kW), le H015 (PSM-15i, 15 kW), le H011 (PSM-11i, 11 kW), le H011 (PSM-11i, 11 kW), le H011 (PSM-11i, 15 kW), le H011 (PSM-11i, 15 kW), le H011 (PSM-11i, 15 kW), le H011 (PSM-11i, 15 kW), le H011 (PSM-11i, 15 kW), le H011 (PSM-15i, 15 kW), le H011 (PSM-11, 15 kW), le H011 (PSM-11, 15 kW), le H011 (PSM-11, 15 kW), le H011 (PSM-11, 15 kW), le H011 (PSM-11, 15 kW), et le H011 (PSM-11, 15 kW).et autres jusqu'à PSM-55iLa sélection dépend de la demande totale en puissance continue des modules connectés.
Q2: L'A06B-6110-H006 peut-il être utilisé avec des entrées de 400 VAC?
Non. Ce module est spécifiquement conçu pour une entrée en trois phases de 200-240 VAC. Pour les alimentations de 400-480 VAC, utilisez la série HV de FANUC (famille A06B-6120).Utiliser ce module sur 400VAC sans transformateur step-down le détruira.
Q3: Quelles sont les causes des défaillances les plus fréquentes de ce module?
Les modes de défaillance courants comprennent la dégradation du condensateur par vieillissement et les cycles thermiques, la défaillance du transistor IGBT par événements de surcourant et les défaillances du circuit d'entraînement de la passerelle.La réparation professionnelle implique généralement le remplacement du condensateur, remplacement des semi-conducteurs et remplacement des ventilateurs.
Q4: Ce module nécessite-t-il une configuration spéciale des paramètres de démarrage?
Le PSM lui-même n'a pas de paramètres configurables par l'utilisateur. Cependant, les paramètres de servo doivent être correctement initialisés dans le CNC avant le premier test alimenté,et l'état de fonctionnement du PSM doivent être confirmés avant de commander le mouvement moteur.
Q5: Le module est classé comme interrompu - quelle est la situation de l'approvisionnement en pièces de rechange?
Bien qu'interrompues par la production standard, les unités excédentaires en stock neuf et ancien ainsi que les unités professionnellement rénovées sont disponibles auprès des fournisseurs de pièces CNC spécialisés FANUC.Des réparateurs réputés testent les modules sous charge et offrent généralement une garantie de 12 mois.
