Fanuc A06B-6110-H026 | Alpha i PSM-26i — Durée de vie, remplacement du ventilateur, diagnostic des alarmes et transition H026 vers H140

Vue d'ensemble

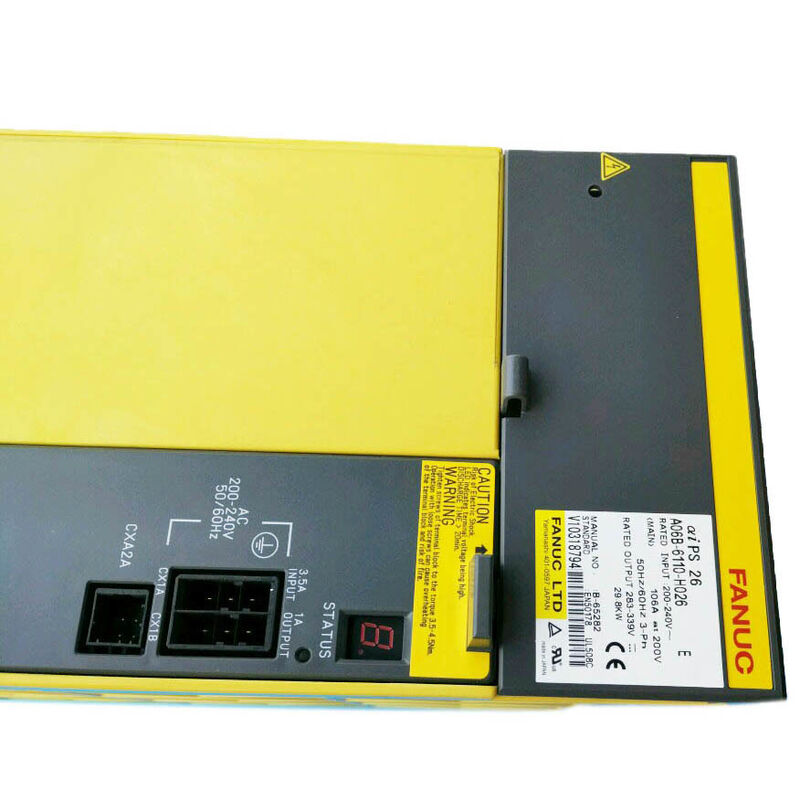

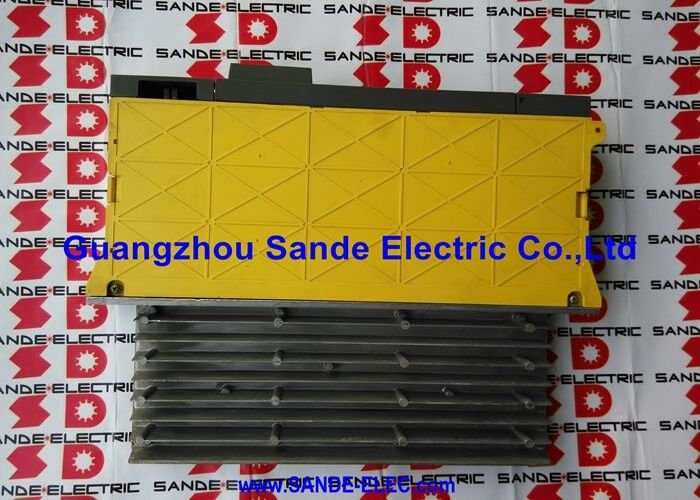

Le Fanuc A06B-6110-H026 est le PSM-26i — le module d'alimentation alpha i de 29,8 kW qui a passé la majeure partie de deux décennies en service sur des centres d'usinage équipés de 16i/18i et 0i dans le monde entier.

Le module est entré en service dans le cadre du système d'entraînement alpha i de première génération de Fanuc, a fourni des performances fiables tout au long de la durée de vie de milliers d'installations, et est maintenant régulièrement rencontré par les ingénieurs de maintenance traitant d'équipements en fonctionnement continu depuis le milieu des années 2000.

À cet âge, la question opérationnelle n'est pas de savoir si le PSM-26i est correctement spécifié pour la machine — il l'était, au moment de la construction de la machine.

La question est de savoir où se situe le module dans sa durée de vie, quels composants approchent de la fin de leur vie utile, et comment planifier intelligemment une défaillance éventuelle.

Cet article aborde le PSM-26i sous cet angle : planification de la maintenance, interprétation des alarmes et décision entre réparation, échange et mise à niveau vers le A06B-6140-H026 de deuxième génération.

Spécifications clés

La population de ventilateurs — Deux unités, deux priorités de remplacement

Le PSM-26i est équipé de deux ventilateurs ayant des rôles thermiques différents et des conséquences de défaillance légèrement différentes.

A90L-0001-0441#39 (ventilateur interne) fait circuler l'air à l'intérieur du boîtier du module sur la carte de contrôle et l'électronique associée. Sa défaillance est annoncée par AL-2.

Le roulement de ce ventilateur tourne en continu lorsque la machine est sous tension — sur une machine fonctionnant en deux ou trois équipes, cela représente dix-sept à vingt-quatre heures par jour pendant toute la durée de vie de la machine. L'usure des roulements est cumulative.

Un ventilateur qui fonctionne depuis 2005 sur une machine à trois équipes a accumulé plus de 100 000 heures de rotation de roulement. Les roulements de ventilateur à ce niveau de service sont statistiquement en retard pour le remplacement, que AL-2 soit apparu ou non.

A90L-0001-0509 (ventilateur de dissipateur thermique externe) fait circuler l'air à travers les ailettes du dissipateur thermique externe où les transistors de puissance dissipent la chaleur. Sa défaillance est annoncée par AL-A.

La défaillance de ce ventilateur a des conséquences plus rapides que celle du ventilateur interne car elle limite directement le chemin thermique des transistors — sans lui, la température de jonction des IGBT de puissance augmente sous charge, et AL-3 (surchauffe du dissipateur thermique) suit en quelques minutes à puissance nominale.

Les deux ventilateurs sont des pièces de rechange en stock, disponibles séparément, et remplaçables sans échanger le module.

Sur tout PSM-26i dans une machine qui fonctionne depuis l'époque de production du H026 (milieu des années 2000 à fin des années 2000) sans remplacement documenté de ventilateur, les deux ventilateurs sont des candidats au remplacement proactif lors d'un arrêt de maintenance programmé.

Alarme AL-1 sur le PSM-26i — Pas une surintensité générique

AL-1 sur le PSM-26i signifie que le module d'alimentation principal (IPM) a détecté une condition de défaut. La protection interne de l'IPM se déclenche dans plusieurs conditions : surintensité de jonction du transistor, défaut du pilote, ou surtension thermique au niveau du transistor. Avant de diagnostiquer AL-1 comme un IPM défaillant, examinez les causes environnementales et côté charge :

La machine a-t-elle été récemment déplacée, vibrée ou a-t-elle subi un événement de qualité d'alimentation ?

Des connexions desserrées aux bornes d'entrée ou à la barre omnibus peuvent créer des événements de courant transitoires qui atteignent l'IPM sans que le module lui-même ne soit en faute. Tous les modules SVM et SPM en aval sont-ils en bon état ?

Un transistor amplificateur défaillant tirant un courant excessif du bus se présentera comme AL-1 sur le PSM-26i. Déconnecter les modules SVM/SPM du bus un par un tout en observant si AL-1 disparaît permet d'isoler un défaut côté charge.

Si AL-1 persiste avec le bus complètement déchargé et l'alimentation confirmée comme étant bonne, l'IPM de la carte d'alimentation a probablement échoué ou a été endommagé, et le module nécessite un échange ou une réparation de carte.

AL-5 — Délai de précharge sur un PSM-26i vieillissant

AL-5 sur le PSM-26i indique que les condensateurs du bus DC n'ont pas atteint le seuil de tension de fonctionnement dans le temps de précharge attendu après la mise sous tension.

Sur un module plus récent, AL-5 est rare. Sur un module ayant quinze ans de service ou plus, cela devient un événement de maintenance réaliste pour deux raisons.

Premièrement, la résistance de précharge — un composant limitant le courant qui contrôle l'afflux dans les condensateurs du bus au démarrage — peut dériver en valeur de résistance avec l'âge et les cycles thermiques.

Si sa résistance a considérablement augmenté par rapport à la valeur nominale, le taux de précharge ralentit et peut ne pas atteindre le seuil avant l'expiration du temporisateur.

Deuxièmement, les condensateurs du filtre du bus eux-mêmes accumulent une résistance série équivalente (ESR) au fil des années de fonctionnement à température élevée.

Une ESR élevée affecte le taux d'acceptation de charge des condensateurs et peut prolonger le temps de précharge au-delà du seuil.

Un AL-5 constant à chaque mise sous tension sur un PSM-26i vieillissant est un signal que les composants du circuit de précharge du module nécessitent une attention — soit une évaluation spécialisée sur banc, soit un échange complet de l'unité avec un module remis à neuf dont les condensateurs et les composants de précharge ont été inspectés ou remplacés dans le cadre de la remise à neuf.

La mise à niveau H026 vers H140 — Quand bouger, quand rester

Le A06B-6140-H026 est l'équivalent de deuxième génération : même 29,8 kW, même 106 A à 200 V, même bus DC 283–339 V, même compatibilité avec les amplificateurs en aval. C'est un remplacement direct — pas de changements de paramètres, pas de recâblage, pas de mises à jour de configuration CNC. Les différences de conception interne résident dans la sélection des composants et l'architecture des cartes, mises à jour pour traiter les schémas d'usure connus de la série A06B-6110.

La question pratique est le calendrier.

Si un PSM-26i n'a jamais été entretenu, approche vingt ans de service et n'a pas eu ses ventilateurs remplacés, une alarme AL-2 ou AL-A est une attente raisonnable à court terme.

Une décision planifiée de remplacer le module par le A06B-6140-H026 lors de la prochaine fenêtre de maintenance programmée, avant une défaillance imprévue, a un profil de temps d'arrêt et de coût différent d'un échange d'urgence déclenché par un arrêt de production inattendu.

Pour les machines où le PSM-26i fonctionne toujours de manière fiable et est à une distance raisonnable de son dernier entretien de ventilateur, continuer avec le H026 et planifier un échange lors de la prochaine défaillance confirmée est tout aussi valable.

La décision est un exercice de planification autour de la criticité de production de la machine et de la différence de coût entre les temps d'arrêt planifiés et imprévus.

FAQ

Q1 : Le A06B-6110-H026 et le A06B-6140-H026 sont tous deux disponibles sur le marché secondaire. Comment un acheteur détermine-t-il lequel choisir comme remplacement ?

L'un ou l'autre module fonctionnera correctement en remplacement — ils sont électriquement et mécaniquement équivalents dans la machine. Le A06B-6140-H026 est la conception de génération actuelle et représente la dernière révision de carte pour cette classe de puissance.

Pour une machine censée fonctionner encore cinq à dix ans, le A06B-6140-H026 est sans doute le choix tourné vers l'avenir. Pour les situations sensibles aux coûts où un échange A06B-6110-H026 testé et garanti est disponible à moindre coût, il reste tout à fait valable. Le choix n'est pas fonctionnel mais concerne l'espérance de vie et l'économie.

Q2 : Le circuit de détection de fuite dans le PSM-26i génère une alarme avant qu'un défaut à la terre complet ne se développe. À quel moment les avertissements de détection de fuite doivent-ils être pris en compte ?

Toute alarme de détection de fuite confirmée mérite une enquête plutôt qu'une simple accusé de réception et une continuation. Le circuit détecte un courant circulant vers la PE qui ne devrait pas être présent — un chemin qui indique une dégradation de l'isolation dans les enroulements du moteur ou le câble de sortie, et non un défaut interne du PSM.

La nature progressive de la défaillance de l'isolation signifie qu'un moteur qui génère une légère alarme de fuite aujourd'hui peut développer un défaut complet d'enroulement à la terre dans les semaines ou les mois à venir. Des tests de résistance d'isolation (tests Megger) du moteur connecté et des câbles de sortie au moment d'une alarme de fuite permettent d'identifier quel moteur ou câble est la source.

Agir au stade de la détection de fuite — avant la défaillance complète de l'enroulement — évite le coût de réparation plus élevé et le temps d'arrêt plus long d'un circuit déclenché associé à un défaut à la terre complet.

Q3 : Après la mise sous tension du PSM-26i, combien de temps dure la séquence de précharge avant que le bus DC ne soit disponible ?

Sur un PSM-26i fonctionnant correctement, la séquence de précharge se termine généralement en environ trois à cinq secondes après l'application de la tension au module.

La LED ou l'affichage en façade passe de l'état de précharge à l'indication de fonctionnement normal lorsque la tension du bus atteint sa plage de fonctionnement.

Si la séquence se termine avec succès dans ce délai, AL-5 n'apparaît pas.

Si une mise sous tension particulière prend sensiblement plus de temps que prévu avant que l'indication normale n'apparaisse — même sans déclenchement de AL-5 — les composants du circuit de précharge méritent une surveillance, car une performance limite précède souvent une défaillance AL-5 éventuelle.

Q4 : Le A06B-6110-H026 peut-il fonctionner avec un seul de ses deux ventilateurs en marche ?

Le fonctionnement avec un ventilateur arrêté n'est pas une condition prise en charge et ne doit pas être considéré comme une solution de contournement temporaire. Les deux ventilateurs sont nécessaires pour que le module maintienne des températures de composants sûres à la sortie nominale.

Le module continuera à fonctionner après l'apparition de AL-2 ou AL-A — l'alarme n'arrête pas immédiatement le module dans toutes les configurations — mais les marges thermiques sont réduites et le délai avant AL-3 (arrêt pour surchauffe du dissipateur thermique) ou endommagement de la carte de contrôle dépend entièrement des conditions ambiantes et de la charge réelle.

Le remplacement du ventilateur est la réponse correcte à l'une ou l'autre alarme.

Q5 : Est-il normal que le PSM-26i génère un bruit audible pendant le fonctionnement, et quand le bruit indique-t-il un problème ?

Un PSM-26i fonctionnant correctement produit un bruit d'air constant à fréquence moyenne provenant de ses deux ventilateurs, et peut produire un léger bruit de commutation de l'étage IGBT du front-end actif.

Un changement soudain dans le ton du ventilateur — une tonalité plus basse, une rugosité ou une vibration intermittente — est un avertissement précoce d'usure des roulements et doit être considéré comme un précurseur d'un événement AL-2 ou AL-A.

Un nouveau sifflement aigu ou un bourdonnement provenant du corps du module qui n'était pas présent auparavant peut indiquer une résonance mécanique due à un composant desserré, un condensateur en difficulté, ou une condition électrique anormale dans le circuit du bus.

Tout nouveau bruit inhabituel dans le PSM-26i mérite une enquête plutôt qu'un rejet.
