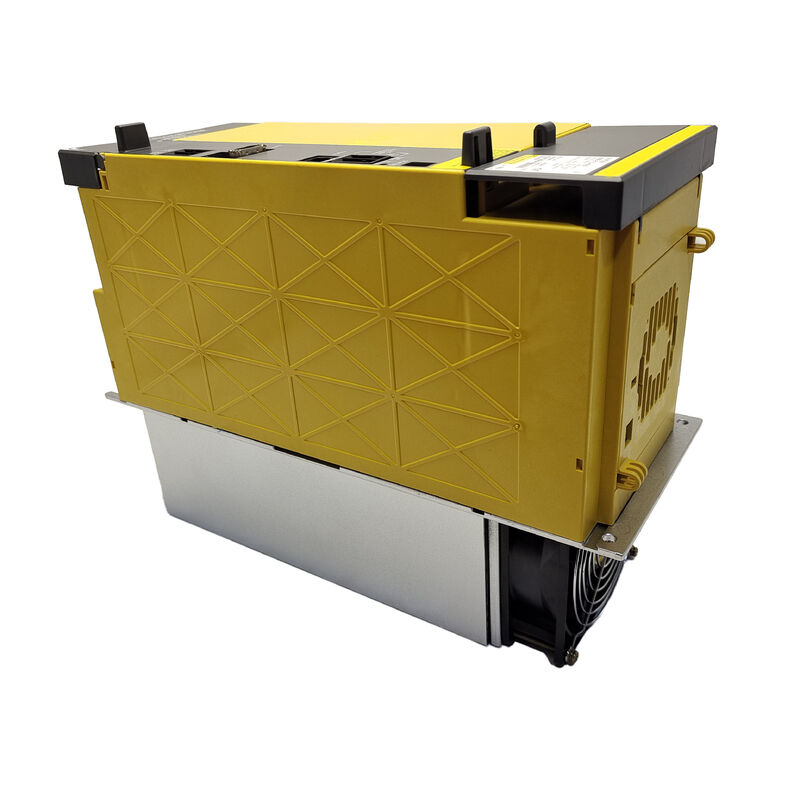

Module d'alimentation FANUC A06B-6110-H030 Série Alpha i PSM-30i
Le A06B-6110-H030 — désigné PSM-30i dans le système d'entraînement FANUC série Alpha i — est un module d'alimentation de 30 kW pour les installations de classe 200 V. Il convertit le courant alternatif triphasé du secteur en une tension de bus CC régulée qui alimente tous les amplificateurs servo et les amplificateurs de broche αi de la chaîne, avec une capacité de régénération d'énergie intégrée.
Rôle dans l'architecture d'entraînement de la série αi
Le système d'entraînement FANUC série Alpha i utilise une architecture modulaire où les modules d'amplificateurs servo et de broche tirent leur puissance d'un bus CC haute tension partagé fourni par un module d'alimentation dédié. Le PSM-30i sert de source à ce bus CC pour les systèmes de classe 200 V, alimentant toute la chaîne d'amplificateurs pour les machines CNC. Une défaillance du PSM arrête tous les axes de mouvement, faisant de ce module un composant de maintenance critique.
Spécifications techniques
| Paramètre | Valeur |
|---|
| Numéro de pièce | A06B-6110-H030 |
| Désignation du modèle | PSM-30i / αiPS-30 |
| Série | FANUC Alpha i (αi) — Série 6110 |
| Type de module | Module d'alimentation CA/CC avec régénération |
| Tension d'entrée | 200-240 V CA, triphasé, 50/60 Hz |
| Tension de sortie (bus CC) | 283-339 V CC |
| Puissance de sortie nominale | 30 kW |
| Méthode de régénération | Régénération d'énergie (renvoie l'énergie à la ligne CA) |
| Poids | Environ 17,99 lb (8,2 kg) |
| Génération | Première génération série 6110 |
| Pièce de remplacement | A06B-6140-H030 |
| Fabricant | FANUC Corporation, Japon |
Avantages de la régénération d'énergie
Contrairement aux anciens systèmes qui utilisaient des résistances de freinage pour dissiper l'énergie sous forme de chaleur, le PSM-30i utilise la technologie de régénération de la source d'alimentation pour renvoyer l'énergie de décélération du moteur à la ligne d'alimentation CA. Cette approche réduit considérablement la consommation d'énergie, élimine les bancs de résistances comme points de défaillance et supprime la charge thermique du budget thermique de l'armoire.
Codes d'alarme et diagnostics
L'A06B-6110-H030 dispose d'autodiagnostics intégrés qui signalent les défauts par des codes d'alarme LED :
| Alarme | Condition |
|---|
| AL-1 | Surintensité dans le module d'alimentation principal |
| AL-2 | Ventilateur de refroidissement arrêté (interne) |
| AL-3 | Surchauffe du dissipateur thermique du circuit principal |
| AL-4 | Baisse de tension du bus CC |
| AL-5 | Le condensateur principal n'a pas réussi à charger dans le temps spécifié |
| AL-6 | Alimentation d'entrée anormale |
| AL-7 | Tension du bus CC anormalement élevée |
| AL-A | Ventilateur de refroidissement externe (ventilateur du dissipateur thermique) arrêté |
| AL-E | Alimentation d'entrée anormale — phase ouverte |
Les AL-4 et AL-5 sont des défaillances courantes sur le terrain, souvent liées à la dégradation des condensateurs après des années de service. Les AL-2 et AL-A indiquent une défaillance du ventilateur de refroidissement, qui est un élément d'entretien courant.
Systèmes CNC compatibles
L'A06B-6110-H030 est conçu pour les systèmes d'entraînement αi de classe 200 V sur les principales plateformes CNC de FANUC :
- Série FANUC 0i (0i-B, 0i-C, 0i-D) — Largement déployé dans les centres d'usinage verticaux, les tours et les machines d'électroérosion à fil
- Série FANUC 16i / 18i — CNC plus performantes pour les centres d'usinage multiaxes et les centres de tournage-fraisage
- Série FANUC 21i — CNC milieu de gamme courantes dans les machines-outils asiatiques et européennes
- Série FANUC 30i / 31i / 32i — Plateforme la plus performante pour l'usinage à grande vitesse et les équipements aérospatiaux de précision
La puissance nominale de 30 kW couvre les configurations de machines où les variantes plus grandes PSM-37i ou PSM-55i ne sont pas nécessaires.
Comparaison des générations
L'A06B-6110-H030 appartient à la première génération de modules d'alimentation FANUC Alpha i de la série 6110. Son successeur direct est l' A06B-6140-H030, qui présente des révisions de PCB mises à jour et des cartes de câblage modifiées tout en conservant le même encombrement mécanique et la même interface électrique. La série 6140 sert de remplacement forme-ajustement-fonction pour la série 6110 dans la plupart des installations.
Stratégie de maintenance et de pièces de rechange
Le PSM fait partie des pièces de rechange les plus prioritaires pour les installations utilisant des équipements FANUC de la série αi car :
- Une défaillance du PSM arrête simultanément tous les mouvements de la machine sans mode de fonctionnement dégradé
- Les centres d'usinage et les tours avec des PSM défaillants ne peuvent pas produire de pièces avant leur remplacement
- La puissance nominale de 30 kW couvre la plupart des centres d'usinage verticaux et des centres de tournage CNC standard à 3-5 axes
Avoir un module de rechange vérifié minimise les temps d'arrêt de production lors de défaillances critiques.
Questions fréquemment posées
Quelle est la différence entre l'A06B-6110-H030 et l'A06B-6140-H030 ?
Ce sont tous deux des modules d'alimentation FANUC PSM-30i d'une puissance nominale de 30 kW pour les systèmes αi de classe 200 V. L'A06B-6110-H030 est la version de première génération (série 6110) ; l'A06B-6140-H030 est le successeur de deuxième génération avec des révisions de PCB mises à jour. Ils partagent un montage mécanique, des connexions électriques et des spécifications fonctionnelles identiques.
Quels contrôles CNC FANUC et quels types de machines utilisent l'A06B-6110-H030 ?
Le PSM-30i est utilisé dans tout système d'entraînement FANUC αi de classe 200 V associé aux contrôles CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i ou 32i. Les applications courantes comprennent les centres d'usinage verticaux et horizontaux, les centres de tournage CNC et les machines 5 axes où la puissance totale des moteurs servo et de broche se situe dans la capacité de 30 kW.
Que fait réellement le PSM-30i dans l'armoire d'entraînement ?
Le PSM convertit le courant alternatif triphasé du secteur (200-240 V) en une tension de bus CC régulée (283-339 V CC) qui alimente en énergie les moteurs de tous les modules d'amplificateurs servo et les modules d'amplificateurs de broche de la chaîne de la série αi. Il fournit également une alimentation de contrôle CC 24 V aux modules d'amplificateurs. Sans un PSM fonctionnel, aucun axe de mouvement ne peut fonctionner.
Pourquoi AL-4 ou AL-5 apparaît-il sur mon PSM-30i, et que dois-je vérifier en premier ?
AL-4 (baisse de tension CC) et AL-5 (le condensateur principal n'a pas réussi à charger) sont fréquemment causés par la dégradation des condensateurs dans la section du bus CC des unités PSM vieillissantes. Tout d'abord, vérifiez la tension d'entrée triphasée pour une tension correcte, des phases équilibrées et aucune phase ouverte (AL-E). Si l'alimentation d'entrée est confirmée comme étant correcte, le module nécessite probablement une réparation au niveau des composants ou un remplacement.
L'A06B-6110-H030 peut-il être réparé, et une unité reconditionnée est-elle une alternative viable ?
Oui, des ateliers spécialisés dans la réparation d'entraînements FANUC reconstruisent les unités PSM-30i au niveau des composants, en remplaçant les condensateurs, les ventilateurs et d'autres pièces limitées par leur durée de vie. Les unités reconditionnées testées sur des systèmes FANUC actifs offrent des alternatives rentables aux nouveaux modules, en particulier pour les anciennes pièces de la série 6110 qui ne sont plus produites. Vérifiez que les reconditionneurs testent sur du matériel FANUC réel plutôt que sur de simples alimentations de laboratoire.
