Le moteur est équipé d'un moteur de freinage.

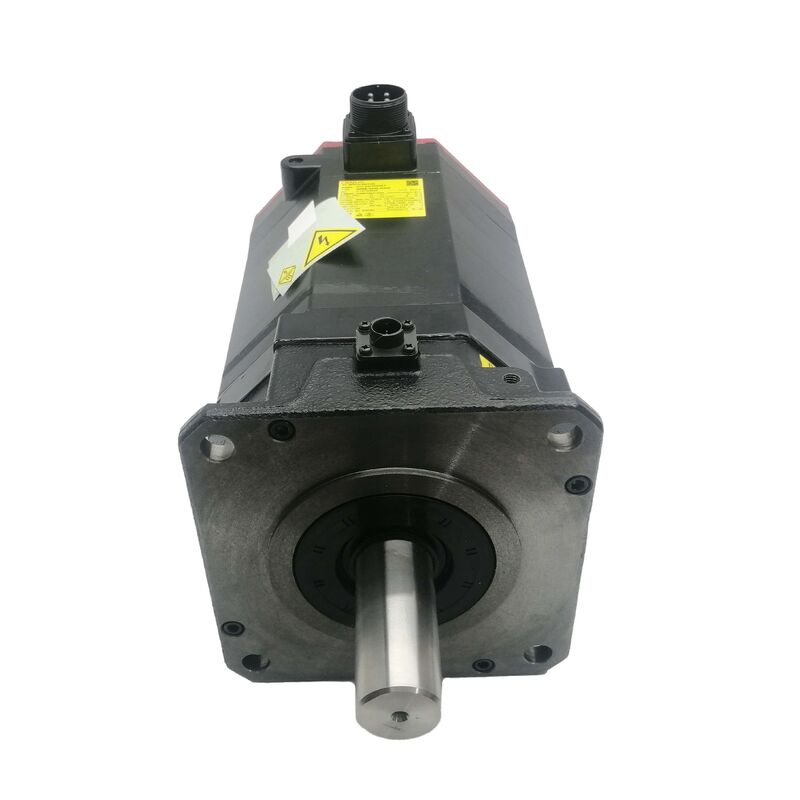

FANUC A06B-0246-B101 ∙ AC22/2000i AC Servo Motor ∙ Arbre lisse droit / i1000 Encoder / classe 22 Nm / 2000 tours par minute

AC22/2000i Où ce moteur s'adapte

L'A06B-0246-B101 porte la désignation AC22/2000i: classe de couple de stationnement de 22 Nm à une vitesse maximale de 2 000 tr/min de la série de servomotors Alpha C de FANUC. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

À une vitesse maximale de 2 000 tr/min, la priorité est donnée à l'autorité du couple plutôt qu'à un taux de traverse élevé.000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

La configuration B101 est équipée d'un arbre lisse droit désigné SLK, ce qui signifie qu'il n'y a pas de porte-clés.Ce type d'arbre nécessite un couple de serrage de moyeu correct lors de l'installation et une inspection périodique, car la serrure par friction peut évoluer sous des charges d'inversion soutenues si la force de serrage se dégrade avec le temps.Confirmer l'ouverture du moyeu de couplage existant correspond à la spécification de l'arbre lisse avant l'installation.

Principales spécifications

i1000 Encoder

L'i1000 est un encodeur incrémentiel. À chaque mise sous tension, un cycle de référence-retour est nécessaire pour établir la référence de position de l'axe avant que la machine puisse produire des pièces.C'est un comportement standard et attendu pour les machines construites avec des moteurs de codage incrémentiel de la série Alpha C.Si la position absolue sur mise en marche sans orientation est requise, la variante du moteur avec un codeur absolu est la spécification correcte.

Questions fréquentes

Q1: Que signifie le SLK (axe lisse) pour la sélection de l'accouplement?

SLK désigne un arbre droit sans passerelle usinée. La transmission du couple repose entièrement sur le serrage par friction entre l'orifice du moyeu d'accouplement et la surface de l'arbre.Le moyeu doit être de type de frottement à orifice lisse, correctement dimensionné pour le diamètre de l'arbre.Le couple de verrouillage du moyeu doit être appliqué au moment de l'installation à la valeur spécifiée par le fabricant de l'appareil d'accouplement.un moyeu à pince à friction mal orienté peut développer un micro-dérrapage au cours de la durée de vie de l'appareil.

Q2: Quels amplificateurs sont compatibles avec l'A06B-0246-B101?

La classe AC22/2000i est associée à des modules d'amplificateurs SVM de la série FANUC Alpha C de la famille A06B-6079 ou A06B-6096 FSSB à la puissance de courant nominale appropriée pour la classe de moteur de 22 Nm.Confirmer le modèle d'amplificateur spécifique et son courant nominal par rapport au courant nominal du moteur avant l'appariementCe moteur n'est pas compatible avec les amplificateurs de la série Beta.

Q3: La machine nécessite un homing à chaque mise sous tension. Est-ce à cause du codeur i1000?

Oui, l'i1000 est incrémentiel, il n'a pas de mémoire de position absolue et nécessite un cycle de référence-retour à chaque mise sous tension pour établir l'axe de référence.C'est le comportement de fonctionnement normal pour les machines équipées de moteurs d'encodage incrémentiel Alpha C.Pour une position absolue sans orientation, une variante moteur avec un codeur d'impulsions absolu est nécessaire.

Q4: Après avoir remplacé le moteur par A06B-0246-B101, l'erreur suivant l'axe est plus grande qu'auparavant.

Vérifiez que le paramètre de type de moteur du CNC correspond aux spécifications AC22/2000i. Vérifiez que le câble de codage est complètement fixé au connecteur de rétroaction de l'amplificateur.Vérifiez le moyeu d'accouplement à arbre lisse. Un moyeu qui n'est pas complètement serré sur l'arbre plat crée un désalignement mécanique qui ajoute de la friction., qui se manifeste comme une erreur suivante avant que l'accouplement ne tombe en panne mécaniquement.

Q5: D'où provient le A06B-0246-B101?

Par l'intermédiaire du marché de l'après-vente des moteurs FANUC Alpha C, les concessionnaires et les entreprises de réparation de moteurs CNC spécialisés offrent des services d'échange, d'excédent testé et de reconstruction.i1000) de la plaque d'immatriculation du moteur installé avant de commanderLes programmes d'échange nécessitent généralement le moteur défectueux comme retour de noyau.
