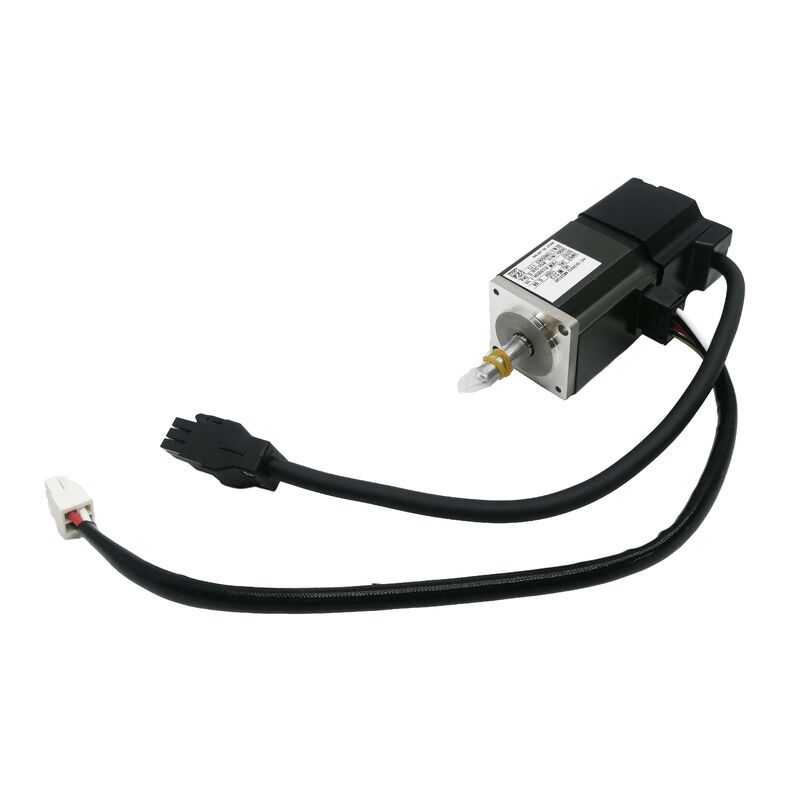

Le moteur de servo à courant alternatif Mitsubishi HC-MFS13G1
Servo-moteur à engrenages de la série HC-MFS de 100 W
Conception compacte avec une sortie précise
Le Mitsubishi HC-MFS13G1 est un servomoteur compact et de faible puissance conçu pour des tâches de positionnement précises dans les systèmes CNC et robotiques.fournit un couple répétable sans chasse, et s'intègre dans des ensembles à axe confiné où l'espace est limité.
Construit sur la plate-forme de la série HC-MFS de la gamme MELSERVO J2S de Mitsubishi, ce servo-moteur sans balai à courant alternatif de 100 W (0,1 kW) est équipé d'une tête de vitesse de réduction intégrée.000 tr/min avec un couple nominal de 0.32 Nm.
La tête de transmission intégrée multiplie le couple de sortie tout en réduisant proportionnellement la vitesse de l'arbre, ce qui rend la variante G1 idéale pour les applications nécessitant une rotation contrôlée à couple élevé à des vitesses plus faibles.Le codeur absolu de 17 bits fournit 131,072 impulsions par révolution résolution de rétroaction, permettant un contrôle précis et répétable du mouvement.
Spécifications techniques
| Paramètre |
Valeur |
| Résultats nominaux |
100 W (0,1 kW) |
| Vitesse nominale du moteur de base |
3, 000 RPM |
| Le couple nominal (moteur) |
0.32 Nm |
| Courant nominal |
0.85 A |
| Voltage d'alimentation |
3 phases, classe 200V (105V nominale) |
| Type de codeur |
Absolu de 17 bits |
| Résolution du codeur |
131,072 ppr |
| Configuration de la tête d'engrenage |
Dispositif de réduction intégré |
| Série de moteurs |
HC-MFS (inertie moyenne, capacité réduite) |
| Méthode de refroidissement |
Convection naturelle |
| Classement de protection |
Pour la protection contre la corrosion |
| Servo-amplificateurs compatibles |
Série MR-J2S |
| Température de fonctionnement ambiante |
0 à +40°C |
Avantages de la tête de roulement intégrée
La tête de transmission de réduction intégrée sert de multiplicateur de couple - à mesure que la vitesse de l'arbre de sortie diminue, le couple disponible augmente proportionnellement.Cette intégration fabriquée en usine maintient des dimensions compactes, élimine les problèmes potentiels de désalignement des réducteurs coupés par champ et simplifie l'installation dans les boîtiers d'axes de la machine à espace restreint.
La série HC-MFS présente des caractéristiques d'inertie moyenne, fournissant une réponse dynamique prévisible sur toute la plage de vitesses.Disques de table X-Y, les tableaux d'indexation et les petites applications d'axe d'alimentation où le suivi de la vitesse est essentiel.
Compatibilité des entraînements et intégration du système
Le HC-MFS13G1 est conçu pour être utilisé avec les servo-amplificateurs de la série MR-J2S.supportant la rétention de la position absolue par des cycles de puissance lorsqu'une batterie de secours est installée.
Note: La série HC-MFS a été arrêtée par Mitsubishi et remplacée par de nouveaux moteurs de la série HF et HG.le HC-MFS13G1 reste la pièce compatible correcte.
Environnements d'application
La classification IP65 offre une exclusion complète de la poussière et une résistance aux jets d'eau dirigés, ce qui la rend adaptée à la plupart des environnements CNC et d'automatisation fermés.Le refroidissement par convection naturelle élimine la maintenance des ventilateurs de refroidissement, réduisant les points de défaillance potentiels dans les applications fortement cycliques.
Les applications typiques comprennent les équipements de manutention de semi-conducteurs, l'assemblage de dispositifs médicaux, le routage CNC de petit format,et des cellules d'assemblage robotiques où les essieux servo compacts sont empilés dans des configurations serrées.
Questions fréquemment posées
Quel servo-amplificateur le HC-MFS13G1 nécessite?
Ce moteur est conçu pour être utilisé avec les servo-amplificateurs de la série Mitsubishi MR-J2S.Le codeur absolu de 17 bits communique directement avec les lecteurs MR-J2S et n'est pas natif compatible avec les amplificateurs MR-J3 ou MR-J4 sans interfaces de conversion.
Quel est le but de la désignation "G1"?
Le suffixe G1 indique une tête de vitesse de réduction de précision intégrée qui réduit la vitesse de l'arbre de sortie tout en multipliant le couple disponible.Cela rend le moteur adapté aux applications nécessitant un couple élevé à des vitesses de sortie plus faibles sans réducteurs externes.
Le HC-MFS13G1 est toujours en production?
Non. La série HC-MFS a été arrêtée par Mitsubishi Electric. Pour les nouvelles conceptions de systèmes, les moteurs actuels de la série HF et HG de Mitsubishi sont recommandés.Pour l'entretien et le remplacement des machines existantes contrôlées par MR-J2S, les unités HC-MFS13G1 originales restent disponibles auprès des distributeurs industriels.
Ce moteur a-t-il un frein électromagnétique?
Non. La variante G1 standard ne comporte pas de frein intégré.une variante équipée de freins (désignée par un suffixe "B") serait requise.
Le HC-MFS13G1 peut-il remplacer un HC-MFS13 (sans engrenage) dans une machine existante?
La tête de vitesse intégrée modifie la vitesse de sortie de l'arbre, le couple et les dimensions physiques.les recalculs de l'inertie de charge, et réglage des paramètres servo.
La Mitsubishi HC-MFS13G1 est un modèle abandonné. Vérifiez la compatibilité du lecteur, l'ajustement mécanique et les paramètres de l'encodeur avec vos spécifications de système existantes avant de procurer un remplacement.
