Nouveau Mitsubishi HC-MFS23 — Moteur Servo AC Compact à Faible Inertie pour Entraînements d'Automatisation de Haute Précision

MITSUBISHI ELECTRIC · MOTEUR SERVO AC · SÉRIE HC-MFS · NOUVELLE UNITÉ

À quoi sert ce moteur

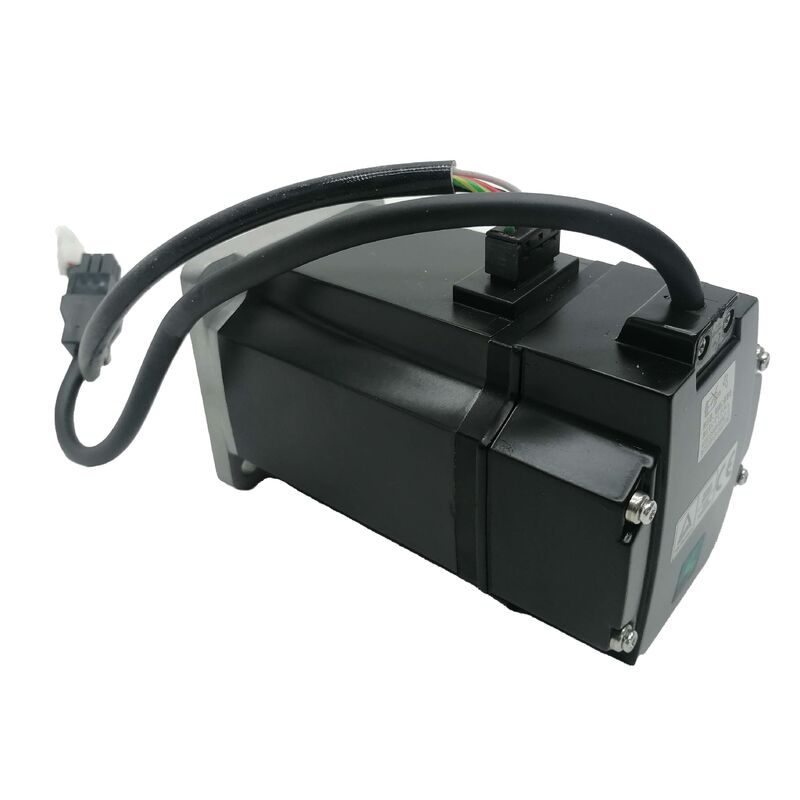

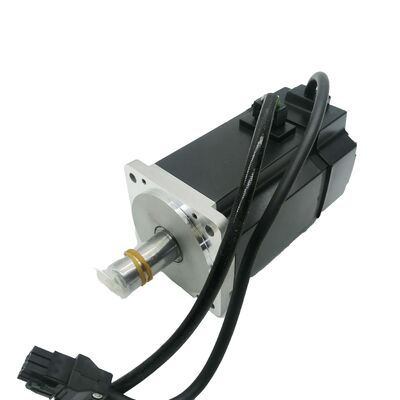

Le Mitsubishi HC-MFS23 est un servomoteur brushless AC de 200W à faible inertie de la série HC-MFS de Mitsubishi Electric — une ligne de servomoteurs compacts et réactifs, conçue pour les applications d'automatisation de précision où l'accélération rapide, la précision de positionnement serrée et les performances fiables en service continu sont les exigences principales.

Cette annonce concerne une nouvelle unité. Pas une remise à neuf, pas une pièce d'occasion reconditionnée, pas un noyau remanufacturé. Un nouveau moteur dans son état d'origine d'usine — avec des roulements, un encodeur et des bobinages qui n'ont jamais subi de charge opérationnelle ni de cycles thermiques en service. Sur une plateforme aussi établie que la série HC-MFS, cette distinction est plus importante qu'il n'y paraît. La base installée de ces moteurs est importante et vieillissante, et le marché de remplacement reflète cette réalité : les unités neuves en stock ancien et les options remanufacturées coexistent dans la chaîne d'approvisionnement avec des profils de risque très différents. Une nouvelle unité élimine l'incertitude quant à l'état réel que vous recevez.

Le HC-MFS23 s'intègre nativement avec les amplificateurs servo de la série MR-J2S de Mitsubishi au sein de la plateforme MELSERVO — l'écosystème d'entraînement pour lequel ces moteurs ont été conçus. Cette compatibilité native signifie que l'amplificateur et le moteur fonctionnent ensemble dès le départ : interface encodeur adaptée, paramètres par défaut adaptés, et auto-réglage côté entraînement qui utilise les caractéristiques connues du moteur comme point de départ.

Spécifications Clés

La Série HC-MFS : Conçue pour un Mouvement Rapide et Précis

La gamme de servomoteurs de Mitsubishi a toujours été segmentée par classe d'inertie car la physique du contrôle de mouvement rend l'adaptation de l'inertie réellement importante. La série HC-MFS se situe à l'extrémité basse inertie de ce spectre — un choix de conception délibéré qui façonne tout le comportement de ce moteur dans un système d'automatisation.

Une faible inertie du rotor signifie que le moteur change de vitesse rapidement. Pour un amplificateur servo qui essaie de suivre un profil de position commandé avec une haute fidélité, un rotor à faible inertie est plus facile à accélérer et à décélérer précisément — la boucle de contrôle peut appliquer des corrections plus rapidement sans dépasser ou osciller autour de la cible. Sur les applications à cycle élevé où un axe effectue des dizaines ou des centaines de mouvements de positionnement courts par minute, l'effet cumulatif sur le débit est réel et mesurable.

Avec 200W, le HC-MFS23 n'est pas un moteur puissant à couple élevé. C'est un moteur agile, précis et réactif, adapté aux charges plus légères qui doivent se déplacer rapidement et s'arrêter exactement. Ce profil couvre un large éventail de tâches d'automatisation — et explique pourquoi la série HC-MFS est devenue une spécification standard sur la classe de machines pour lesquelles elle a été conçue.

Trois caractéristiques définissent les performances du HC-MFS23 :

Rotor à faible inertie pour une réponse dynamique rapide. La conception mince du rotor minimise la masse rotationnelle, ce qui réduit directement la contribution du moteur à l'inertie totale de l'axe. Cela améliore le rapport d'inertie entre le moteur et la charge, permettant à l'amplificateur servo de fonctionner avec des gains de boucle de contrôle plus élevés sans instabilité. Des gains plus élevés signifient un suivi de position plus précis, un temps de stabilisation plus rapide après un mouvement, et une meilleure réjection des perturbations lors des mouvements à vitesse constante — tout cela se traduit par une qualité de sortie plus constante sur les équipements d'automatisation de précision.

Encodeur incrémental pour une rétroaction de position fiable. Le HC-MFS23 utilise un encodeur incrémental adapté à l'interface de rétroaction de l'amplificateur MR-J2S. L'encodeur fournit les données de position haute résolution dont l'amplificateur a besoin pour fermer la boucle de position avec précision à toutes les vitesses de fonctionnement. L'intégrité de l'encodeur est l'une des principales raisons pour lesquelles les nouvelles unités sont préférées pour les remplacements critiques pour la production — un encodeur qui a accumulé des années de cycles thermiques et de vibrations en service présente un risque de défaillance qu'un encodeur neuf d'usine n'a pas.

Cadre compact pour les installations où l'espace est limité. L'encombrement physique réduit du HC-MFS23 n'est pas une limitation — c'est une caractéristique pour les constructeurs de machines concevant des systèmes multi-axes avec des enveloppes structurelles serrées. L'intégration de trois ou quatre axes servo dans un cadre cartésien compact, une petite station d'assemblage, ou un boîtier de machine étroit est un problème d'ingénierie différent lorsque la taille du cadre du moteur travaille avec la conception plutôt que contre elle.

Intégration de la Plateforme MELSERVO

Le HC-MFS23 est conçu pour la série d'amplificateurs servo MR-J2S — la plateforme MELSERVO de Mitsubishi de la génération qui a fait du moteur HC-MFS une spécification industrielle répandue. L'amplificateur MR-J2S gère toutes les fonctions de contrôle du moteur en interne : régulation de courant, boucle de vitesse, boucle de position, traitement de l'encodeur et fonctions de protection. Le contrôleur de mouvement de la machine — un automate MELSEC de Mitsubishi, un contrôleur de mouvement dédié, ou un système tiers avec sortie d'impulsions — envoie les commandes de position ; le MR-J2S fait le reste.

Plusieurs aspects de la plateforme MR-J2S méritent d'être compris par quiconque met en service ou entretient des équipements construits autour d'elle :

Auto-réglage. Le MR-J2S comprend une fonction d'auto-réglage qui estime le rapport d'inertie de la charge et ajuste les paramètres de gain en conséquence. L'exécution de la procédure d'auto-réglage avec la charge réelle de la machine connectée après un remplacement de moteur produit un ensemble de paramètres réglés qui reflète les caractéristiques réelles de l'axe assemblé — une base de mise en service plus fiable que la saisie manuelle des gains.

Gestion des paramètres via MR Configurator. Les paramètres de l'amplificateur sont lus, modifiés et sauvegardés via le logiciel MR Configurator de Mitsubishi. Maintenir une sauvegarde de paramètres à jour pour chaque axe est simple avec cet outil et constitue la pratique la plus efficace pour réduire la durée des temps d'arrêt lorsqu'un remplacement de moteur est nécessaire.

Spécification du câble de l'encodeur. L'interface de l'encodeur du HC-MFS23 utilise un connecteur et un type de câble spécifiques adaptés à l'amplificateur MR-J2S. La sélection du câble doit suivre les spécifications de câble de Mitsubishi pour cette combinaison moteur-amplificateur. L'utilisation de câbles non spécifiés introduit un risque de problèmes d'intégrité du signal de l'encodeur qui sont intermittents et frustrants à diagnostiquer.

Où le HC-MFS23 est Spécifié

Deux cents watts de puissance avec un profil à faible inertie et un cadre compact placent le HC-MFS23 dans une gamme d'applications bien définie. C'est une spécification récurrente sur les types d'équipements suivants :

• Axes rotatifs et linéaires des unités de pick-and-place
• Positionnement des axes X et Y des petits robots cartésiens
• Équipements de distribution et d'application de fluides de précision
• Axes d'enregistrement des applicateurs d'étiquettes et des imprimantes-applicatrices
• Outils entraînés par servo des stations d'assemblage électronique
• Entraînements d'indexation et de positionnement de convoyeurs compacts
• Positionnement des plateaux d'alignement et d'inspection guidés par vision
• Axes d'enregistrement et de coupe des machines d'emballage de petit format
• Manipulation de composants semi-conducteurs et positionnement de plateaux
• Axes de traverse des équipements d'enroulement et de formage de bobines

Pourquoi l'État Neuf est Important pour l'Approvisionnement en HC-MFS

La série HC-MFS est en service depuis suffisamment longtemps que le marché de remplacement contient des unités couvrant tout le spectre des conditions. Comprendre ce que chaque catégorie signifie réellement en pratique :

Neuf en stock ancien (cette annonce) : Construit en usine, jamais installé. Roulements à zéro heure, encodeur dans son état d'origine, isolation des bobinages non affectée par les cycles thermiques opérationnels. Aucune incertitude sur l'historique de service. Le bon choix lorsque la machine dans laquelle ce moteur va fonctionner est en production et que les temps d'arrêt sont coûteux.

Remanufacturé : Remis à neuf à partir d'un noyau usagé. La qualité dépend entièrement du processus de remise à neuf — spécifiquement si les roulements ont été remplacés, si l'encodeur a été testé et validé, et si l'unité a été testée en performance par rapport aux spécifications avant expédition. Une remise à neuf bien documentée provenant d'un centre réputé est une option légitime. Une remise à neuf non documentée provenant d'une source inconnue ne l'est pas.

Unité usagée / retirée : Retirée d'une machine mise hors service ou mise au rebut, état inconnu. Approprié uniquement lorsqu'il n'y a rien d'autre de disponible et que le risque de défaillance précoce est acceptable.

Pour tout axe où le coût d'une seconde défaillance — main-d'œuvre de réinstallation, temps d'arrêt de la machine, perte de production — dépasse la différence de prix entre le neuf et le remanufacturé, l'état neuf est le choix économique le plus simple.

Notes de Remplacement et d'Installation

Faire correspondre le numéro de pièce complet. Le HC-MFS23 avec suffixe et codes d'option spécifiques est une spécification complète. Si la plaque signalétique du moteur défaillant indique des caractères supplémentaires après le numéro de modèle de base, ces caractères définissent le type d'arbre, la configuration du connecteur ou l'option de frein. Procurez-vous le remplacement pour qu'il corresponde à la désignation complète de la plaque signalétique, pas seulement au modèle de base.

Sauvegardez les paramètres de l'amplificateur avant de retirer le moteur défaillant. Les paramètres spécifiques à l'axe stockés dans l'amplificateur MR-J2S — gain de boucle de position, gain de boucle de vitesse, constantes de temps d'accélération, largeur en position, limites de couple — sont définis pour la machine et l'axe spécifiques. Sauvegardez-les à l'aide de MR Configurator avant le démontage. La restauration à partir d'une sauvegarde après le remplacement prend quelques minutes. Leur reconstruction manuelle à partir de zéro prend beaucoup plus de temps et introduit le risque d'erreurs de paramètres qui affectent les performances de l'axe.

Inspectez le câble de l'encodeur lors d'un remplacement planifié. Sur les machines où le HC-MFS23 et son ensemble de câbles sont en service depuis de nombreuses années, l'isolation du câble de l'encodeur et les contacts du connecteur ont le même âge que le moteur. Le remplacement proactif du câble lors d'un changement de moteur planifié coûte moins cher et perturbe moins qu'un événement de temps d'arrêt ultérieur causé par des défauts de l'encodeur dus au câble peu après l'installation du nouveau moteur.

Effectuez une vérification manuelle avant le fonctionnement automatique. Après l'installation et la restauration des paramètres, déplacez l'axe sur toute sa course à basse vitesse. Confirmez la direction correcte, le mouvement fluide et l'absence d'alarmes d'encodeur avant d'exécuter des cycles automatiques. Cette étape permet de détecter les erreurs de câblage et les incompatibilités de paramètres dans le mode de fonctionnement le plus sûr possible.

FAQ

Q1. Avec quel amplificateur servo le Mitsubishi HC-MFS23 est-il compatible ?

Le HC-MFS23 est conçu pour être utilisé avec les amplificateurs servo de la série MR-J2S de Mitsubishi au sein de la plateforme MELSERVO. L'interface de l'encodeur et la spécification du connecteur de ce moteur sont adaptées à la famille d'amplificateurs MR-J2S. Confirmez le modèle d'amplificateur spécifique et la puissance nominale par rapport à la documentation électrique de la machine avant l'installation.

Q2. Quel est l'avantage pratique d'acheter un HC-MFS23 neuf par rapport à une unité remanufacturée ?

Une unité neuve a des roulements, un encodeur et des bobinages d'origine d'usine sans heures de service ni usure accumulées. Une unité remanufacturée est reconstruite à partir d'un noyau usagé — la qualité dépend de l'étendue de la remise à neuf et des normes du remanufacturier. Pour les axes de production où une seconde défaillance entraînerait un temps d'arrêt important, l'état neuf élimine l'incertitude sur l'historique de service que portent les unités remanufacturées.

Q3. Le HC-MFS23 est-il compatible avec des amplificateurs servo Mitsubishi plus récents tels que les séries MR-J4 ou MR-JE ?

Le HC-MFS23 utilise une interface d'encodeur adaptée à la génération d'amplificateurs MR-J2S. La compatibilité avec les amplificateurs MR-J4 ou MR-JE dépend de la disponibilité d'une option de conversion ou d'interface d'encodeur appropriée pour ces entraînements. Pour les machines où l'amplificateur MR-J2S est fonctionnel, l'approvisionnement du HC-MFS23 correct pour cet amplificateur est la voie la plus simple. Consultez la documentation de compatibilité de Mitsubishi Electric pour les configurations intergénérationnelles.

Q4. L'amplificateur MR-J2S doit-il être reconfiguré après l'installation d'un HC-MFS23 de remplacement ?

Les paramètres spécifiques à l'axe stockés dans l'amplificateur MR-J2S — gains, limites, réglages d'accélération — doivent être restaurés à partir d'une sauvegarde de paramètres effectuée avant le retrait du moteur. L'amplificateur ne remplit pas automatiquement ces valeurs à partir du moteur. Après la restauration des paramètres, il est recommandé d'exécuter la procédure d'auto-réglage de l'amplificateur avec la charge de la machine connectée pour confirmer que les réglages de gain sont appropriés pour l'axe remonté.

Q5. Que faut-il vérifier avant de remettre la machine en production après un remplacement de moteur ?

Restaurez les paramètres de l'amplificateur à partir d'une sauvegarde récente, puis déplacez manuellement l'axe sur toute sa plage de déplacement à basse vitesse. Confirmez la direction de mouvement correcte, la vitesse fluide et l'absence d'alarmes d'encodeur. Vérifiez le comportement des limites de déplacement logicielles aux deux extrémités de la course de l'axe. Effectuez cette vérification manuelle avec succès avant d'activer le fonctionnement en cycle automatique.
