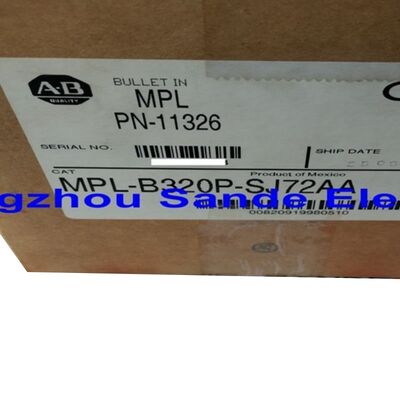

Moteur servo AC à faible inertie Allen-Bradley MPL-B320P-SJ72AA
L'Allen-Bradley MPL-B320P-SJ72AA est un servomoteur brushless AC à faible inertie de la série MPL de Rockwell Automation, conçu pour une intégration transparente avec la plateforme d'entraînement servo Kinetix. Fonctionnant sous 460V AC, ce moteur offre des performances exceptionnelles pour les applications nécessitant une accélération rapide, un positionnement précis et un fonctionnement fiable sur de longs cycles de production.
Spécifications clés
| Paramètre |
Valeur |
| Numéro de modèle |
MPL-B320P-SJ72AA |
| Type de moteur |
Servomoteur AC sans balais |
| Série |
Allen-Bradley MPL |
| Tension d'alimentation |
460V AC |
| Classe d'inertie |
Faible |
| Type de retour |
Encodeur absolu multitour |
| Style de connecteur |
Rotatif (SpeedTec) |
| Compatibilité de l'entraînement |
Série Kinetix |
| Méthode de refroidissement |
Auto-refroidi (convection naturelle) |
| Type de montage |
Montage par bride |
Caractéristiques d'ingénierie
- Conception de rotor à faible inertie permet une réponse dynamique rapide pour des cycles d'accélération et de décélération plus rapides
- Encodeur absolu multitour élimine les exigences de mise à zéro après les cycles d'alimentation ou les arrêts d'urgence
- Fonctionnement 460V s'aligne sur les systèmes d'alimentation triphasés industriels standard
- Système de connecteur rotatif SpeedTec fournit des connexions de câble rapides et sécurisées avec verrouillage quart de tour
- Intégration native à l'écosystème Kinetix avec reconnaissance automatique des paramètres moteur dans Studio 5000
Applications typiques
- Entraînements d'axes de robots cartésiens et de portiques
- Positionnement d'indexation rotative et de tables tournantes
- Automatisation de la prise et du placement à cycle élevé
- Axes de scellage transversal et d'alimentation de film pour machines d'emballage
- Applications de servopresse et de contrôle de couple pour stations d'assemblage
- Systèmes d'enregistrement de convoyeurs et de coupe à la longueur
- Entraînements de manipulation de semi-conducteurs et de platines de précision
- Équipements d'enroulement multi-axes et de formage de bobines
Compatibilité de l'entraînement
Le MPL-B320P-SJ72AA s'intègre directement à la famille d'entraînements servo Kinetix de Rockwell Automation, y compris les séries Kinetix 5500, 6000, 6500 et 300. La compatibilité des câbles nécessite de faire correspondre les spécifications du connecteur SJ72AA avec les câbles d'alimentation et de retour SpeedTec appropriés.
Questions fréquemment posées
Quels entraînements servo sont compatibles avec le MPL-B320P-SJ72AA ?
Ce moteur est compatible avec les entraînements servo de la série Kinetix d'Allen-Bradley, y compris les Kinetix 5500, 6000 et 6500. La compatibilité dépend de la puissance nominale de l'entraînement et de la prise en charge de l'interface de l'encodeur. Vérifiez auprès des outils de compatibilité de produits de Rockwell Automation avant de commander.
Le MPL-B320P-SJ72AA prend-il en charge le positionnement absolu sans routine de mise à zéro ?
Oui. L'encodeur absolu multitour conserve les données de position de l'axe lors des cycles d'alimentation. Après un arrêt contrôlé ou un arrêt d'urgence, l'entraînement récupère la dernière position connue au redémarrage, éliminant ainsi le besoin de séquences de mise à zéro à chaque redémarrage.
Que signifie une faible inertie en termes pratiques pour les performances de la machine ?
Un rotor à faible inertie accélère et décélère plus rapidement pour une sortie d'entraînement donnée. Cela réduit le temps de déplacement sur les axes à cycle élevé et permet d'utiliser du matériel d'entraînement plus petit sans sacrifier la réactivité, améliorant directement le débit de la machine sur les applications d'indexation et de prise et de placement.
Un numéro de pièce exact est-il requis lors du remplacement de ce moteur ?
Oui. Les codes suffixes définissent le type d'encodeur, le style de connecteur et la tension nominale. La substitution d'une variante de suffixe différente peut entraîner une incompatibilité de câble, un décalage de protocole d'encodeur ou un chargement incorrect des paramètres de l'entraînement. Remplacez toujours par le numéro de pièce exact, sauf si Rockwell Automation a confirmé un substitut validé.
Quel logiciel est utilisé pour configurer ce moteur avec un entraînement Kinetix ?
La configuration est gérée via le logiciel Studio 5000 Logix Designer de Rockwell Automation. Le moteur est ajouté en tant qu'axe de mouvement dans le projet, et l'entraînement remplit automatiquement les paramètres du moteur à partir des données d'identification de l'encodeur. L'outil Motion Analyzer de Rockwell est disponible pour le dimensionnement de l'axe et la vérification du couple-vitesse pendant la conception.
