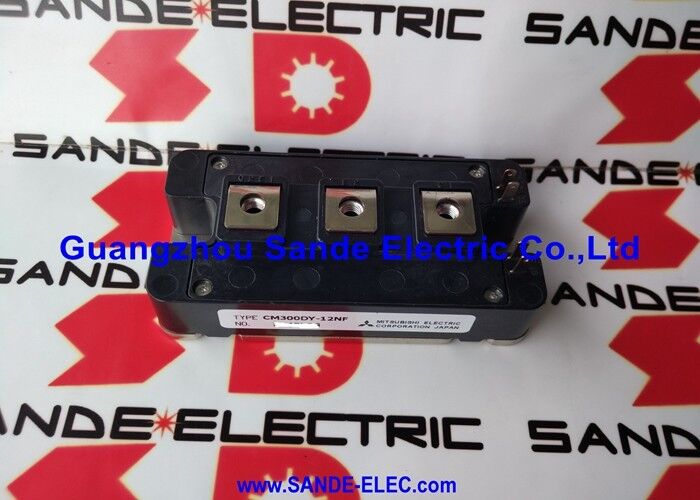

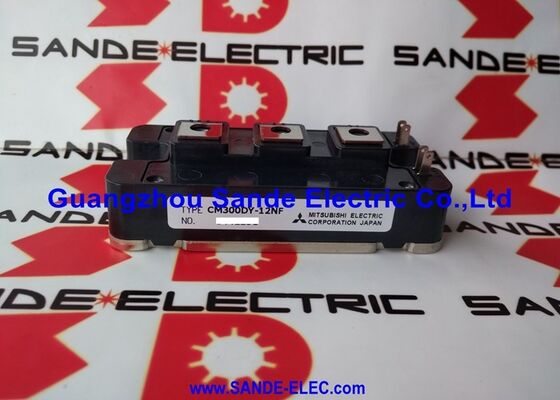

Module d'alimentation Mitsubishi IGBT CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF. Powerex Dual IGBTMODTM NF-Series 300A / 600V / Half Bridge / FWDi super rapide / Conversion de puissance industrielle

Deux IGBTMOD

Le CM300DY-12NF est un demi-pont ∙ deux transistors IGBT dans une configuration en série formant une jambe de phase d'un onduleur triphasé.Lorsque le format six-pack (comme Fuji 6MBP) intègre les trois pieds de phase dans un module, le CM300DY-12NF fournit une jambe de phase à la fois trois modules CM300DY-12NF construisent un pont triphasé complet.

Pour les appareils de type IGBT:Commute la connexion positive du bus CC vers la sortie de la phase du moteur.

L'IGBT inférieur (vers le bas):Commute la sortie de la phase du moteur vers le retour du bus CC négatif.

Chaque IGBT est équipé d'une diode à roue libre à récupération super rapide (FWDi)

Principales spécifications

Applications

Moteurs moteurs industriels:Les moteurs à fréquence variable pour moteurs à induction de la catégorie 3775kW à partir d'une alimentation de 400 V. Le module à demi-pont de 300 A / 600 V fournit une étape de phase par module.avec trois modules complétant l'onduleur triphasé complet.

Pour les appareils à sous-vêtementsConversion de courant continu en courant alternatif pour les alimentations sans interruption (UPS), les filtres de puissance active et les systèmes d'onduleurs reliés au réseau dans les installations industrielles et commerciales.

Écran de commutation à haute puissance:Les grandes conceptions SMPS pour les procédés électrochimiques industriels, les équipements à plasma,et équipements de fabrication de semi-conducteurs où le courant continu de 300 A du CM300DY-12NF permet une conversion en courant continu à haute puissance.

Pour les appareils à commande numérique:Les onduleurs auxiliaires des véhicules ferroviaires et les systèmes d'entraînement des véhicules industriels nécessitant une commutation de la classe 300A.

Énergie renouvelable:Des étapes de conversion d'éoliennes et des conceptions d'onduleurs solaires à grande échelle nécessitant une capacité de commutation fiable de classe 600V et 300A.

Parties de machines à souder ou à découper par plasma:Les sources d'alimentation de soudage et les systèmes de découpe par plasma à base d'onduleurs où le commutateur rapide du module permet un fonctionnement efficace de l'onduleur à haute fréquence.

Applications à impulsions haute tension:La capacité de blocage 600V et de commutation 300A du CM300DY-12NF a également été appliquée dans des systèmes d'alimentation par impulsion pour des applications de recherche scientifique et industrielle.

Questions fréquentes

Q1: Combien de modules CM300DY-12NF sont nécessaires pour construire un onduleur triphasé complet?

Chaque CM300DY-12NF fournit les commutateurs IGBT supérieur et inférieur pour une phase de sortie.Trois modules sont en parallèle à leur bus CC et les connexions de phase de sortie pour former le pont triphasé completCette approche modulaire permet le remplacement par phase lorsqu'un seul module tombe en panne, sans remplacer l'ensemble du pont.

Q2: Quelle est l'importance du FWDi de récupération super rapide dans CM300DY-12NF?

Quand une IGBT s'allume, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateCe pic passe à travers le commutateur IGBT, augmentant les pertes de commutation et générant du bruit EMC.Le FWDi de récupération super rapide de la série NF minimise cette augmentation, réduisant les pertes et simplifiant le filtrage EMC dans les conceptions de moteurs.

Q3: Quel couple de montage s'applique à l'installation du châssis CM300DY-12NF?

Powerex spécifie un couple de montage pour les vis de la plaque de base CM300DY-12NF, généralement 2 N·m pour le matériel de montage du module.augmentation de Rth ((c-h) et augmentation de la température de jonction à un courant de charge donné. Le surcouple risque de fissurer le substrat DCB en céramique. Confirmez à partir de la fiche de données CM300DY-12NF la spécification exacte du couple. Appliquez uniformément le composé d'interface thermique avant le montage.

Q4: Le CM300DY-12NF peut-il être utilisé en parallèle pour augmenter la capacité actuelle?

L'opération en parallèle est possible mais nécessite une attention particulière au partage actuel.Les IGBT avec un coefficient de température positif de VCE (sat) caractéristique de la série NF équilibre thermique parallèle: un module fonctionnant plus chaud a une VCE (sat) plus élevée et transporte donc proportionnellement moins de courant.les différences d'inductivité errante dans la disposition de la barre de bus entre les modules parallèles provoquent un déséquilibre de courant dynamique lors de la commutationLe fonctionnement parallèle de l'IGBT nécessite une disposition symétrique de la barre de bus et des modules assortis du même lot.
