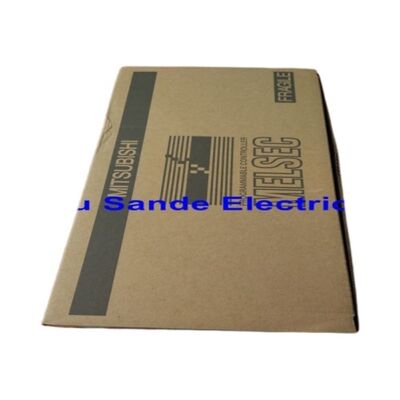

Le contrôleur logique programmable PLC de Mitsubishi FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 | API compact MELSEC FX2N 48 points — 24 DI / 24 sorties relais / 100-240 VAC / 50 VA / 8 000 pas / RS-422

48 points, sorties relais, alimentation CA — Le profil pratique du FX2N-48MR

Le FX2N-48MR-001 est le membre à 48 points de la famille MELSEC FX2N : un nombre d'E/S en moins par rapport au FX2N-64MR à 64 points et un pas en plus par rapport au FX2N-32MR à 32 points. Vingt-quatre entrées numériques et 24 sorties relais dans un boîtier alimenté en courant alternatif, aucun module d'extension requis pour les applications correspondant à ce nombre.

La désignation "MR" est l'indicateur du type de sortie : M = unité principale, R = sorties relais. Les contacts de relais commutent les charges CA et CC — les 24 sorties peuvent contrôler les bobines d'électrovanne 24 V CC, les bobines de contacteur de moteur 230 V CA et les voyants lumineux à des tensions mixtes à partir du même contrôleur, chaque contact de relais étant électriquement isolé de la logique interne de l'API. Cette flexibilité de tension est la raison pour laquelle les variantes de sortie relais restent pertinentes dans les tableaux de machines où le câblage sur site dessert des charges à différentes tensions provenant de différentes alimentations.

L'alimentation CA accepte 100-240 VCA — le même contrôleur alimente un panneau nord-américain de 120 VCA ou un panneau européen de 230 VCA sans modification matérielle.

Spécifications clés

FX2N-48MR-001 dans la gamme FX2N – Où il se trouve

La famille d'unités principales FX2N s'étend sur cinq tailles : 32MR, 48MR, 64MR, 80MR et 128MR — toutes à sortie relais, toutes alimentées en CA, toutes avec le même port de programmation RS-422 et une mémoire de programme de 8 000 étapes. Le 48MR se situe à la deuxième plus petite taille. Pour une machine nécessitant 20 entrées de capteur, 15 sorties d'actionneur et une poignée de points de rechange pour un câblage futur, le 48MR fournit des E/S adéquates sans l'encombrement et le coût plus importants du 64MR.

Le suffixe -001 identifie la version internationale du FX2N-48MR — plage d'entrée secteur internationale standard (100-240 VAC) par opposition aux spécifications de tension nationales du Japon. C'est la variante appropriée pour les installations du marché non japonais.

Scénarios d'application

Systèmes de convoyage et de tri :24 capteurs de proximité, cellules photoélectriques et boutons poussoirs sur les entrées ; contacteurs de moteur, solénoïdes de dérivation et indicateurs sur les sorties relais. L'alimentation CA se connecte directement au circuit secteur du panneau.

Machines de conditionnement et de remplissage :Pilotes de vannes pneumatiques (24 V CC), bobines de démarreur de moteur (230 V CA) et voyants lumineux, tous issus des mêmes contacts de relais. Aucune conversion de relais intermédiaire requise pour les charges de terrain à tension mixte.

Pièces de rechange pour l'entretien de la machine :De nombreuses machines équipées du FX2N-48MR restent en production dans le monde. Un remplacement avec le même numéro de modèle préserve la carte d'adresses d'E/S et le câblage de sortie d'origine sans nécessiter de modifications de programme ou de changements matériels de l'étage de sortie.

FAQ

Q1 : Quelle est la différence entre le FX2N-48MR-001 et le FX2N-48MR-ES/UL ?

Le suffixe -001 identifie la variante internationale sans certification UL/cUL. Le suffixe -ES/UL identifie la même spécification internationale ainsi que les listes UL et cUL pour les marchés nord-américains avec des exigences strictes de certification UL. Les deux sont électriquement identiques. Spécifiez -ES/UL pour les installations nord-américaines où des composants de contrôle homologués UL sont requis ; -001 convient aux marchés où la certification CE répond aux exigences réglementaires.

Q2 : Des modules d'extension peuvent-ils être ajoutés au FX2N-48MR-001 ?

Oui. Le FX2N prend en charge jusqu'à 8 modules d'extension sur son bus d'extension de droite (pour le 48MR, combiné avec les E/S de la carte CPU). Les modules d'extension ajoutent des E/S numériques et analogiques, avec un maximum total du système à 256 points d'E/S. Pour la communication, le FX2N-232-BD (RS-232), le FX2N-485-BD (RS-485/Modbus) ou le FX2N-CNV-BD avec les modules de communication ultérieurs ajoutent une capacité d'interface série.

Q3 : Quel logiciel de programmation est requis ?

GX Developer ou GX Works2 — Les environnements de programmation de Mitsubishi pour la famille FX2N. Ni GX Works3 (pour la série iQ-R) ni les éditeurs standard CEI 61131-3 ne se connectent généralement directement au FX2N sans configuration de compatibilité. GX Works2 prend en charge la logique à relais du FX2N, FBD et le jeu d'instructions de la série FX, notamment PID, Modbus, HSC et PTO/PWM.

Q4 : Quelle est la durée de vie électrique des contacts de relais sur le FX2N-48MR ?

Mitsubishi spécifie les contacts du relais à 100 000 opérations à charge résistive nominale (2A / 250VAC). Les charges inductives CC (bobines solénoïdes) réduisent la durée de vie des contacts en raison de la formation d'arcs à pointe de tension à la coupure — les diodes de roue libre sur les charges inductives CC suppriment cela et prolongent considérablement la durée de vie des contacts. Pour les sorties cyclées à haute fréquence, les variantes de sortie à transistor (FX2N-48MT) sont plus appropriées.

Q5 : Quel est le chemin de migration à partir du FX2N-48MR abandonné ?

Le FX5U-48MR/ES de Mitsubishi est l'équivalent fonctionnel direct de la série FX5 actuelle — 24 DI, 24 sorties relais, alimentation 100-240 V CA — avec un traitement considérablement amélioré, Ethernet intégré et RS-485. La migration nécessite une revérification du programme dans GX Works3 (les exportations GX Works2 facilitent le processus) ; le jeu d'instructions est largement compatible mais certaines différences nécessitent une attention particulière. Pour les installations où le programme FX2N doit rester inchangé, le FX3U-48MR/ES est la cible de migration la plus proche avec le même environnement GX Works2.
