Mitsubishi FX2N-64MT-001 | PLC à sortie transistor MELSEC FX2N 64 points — 32 E/S numériques / 32 S/S transistor, 8 Ko d'instructions, RS-422, 24VCC

Numéro de pièce : FX2N-64MT-001

Fabricant : Mitsubishi Electric (Japon)

Type de produit : Unité principale d'API — Série MELSEC-F FX2N

Total E/S : 64 (32 entrées / 32 sorties transistor)

64 points, sorties transistor, contrôle d'impulsions intégré

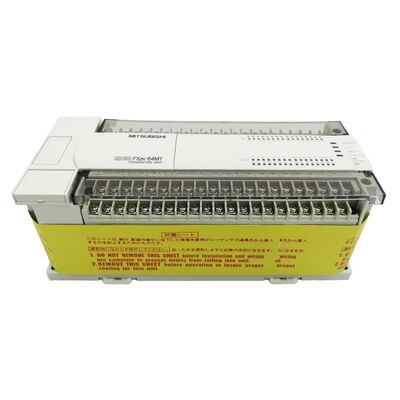

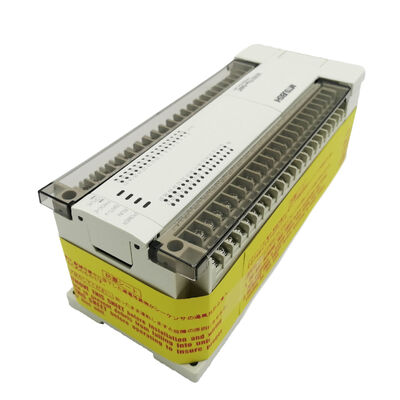

Le FX2N-64MT-001 est l'unité principale à sortie transistor 64 points de la série FX2N de Mitsubishi — le processeur, la mémoire, l'alimentation, les E/S et le port de communication RS-422 en un seul module. Rien de plus n'est nécessaire pour démarrer un programme : connectez une alimentation 24V, programmez-le avec GX Developer ou GX Works2, et il fonctionne.

La distinction transistor vs relais est importante ici. Les unités FX2N à sortie relais (FX2N-64MR) gèrent des charges inductives plus élevées et des circuits AC, mais commutent en millisecondes et s'usent au fil de leur durée de vie de contact. Les sorties transistor du -MT commutent en microsecondes, n'ont pas d'usure de contact et — de manière critique — Y0 et Y1 peuvent générer des trains d'impulsions jusqu'à 100 kHz en utilisant les instructions de positionnement intégrées PLSY,

PLSR, DRVA et DRVI. Pour les machines nécessitant un contrôle d'axe servo ou pas à pas aux côtés d'une grande base d'E/S, cela élimine le besoin d'un module de positionnement FX2N-1PG-E séparé sur des applications à axe unique ou double.

Les 32 entrées incluent X0 à X5 comme canaux de comptage haute vitesse (jusqu'à 60 kHz), adaptés au retour d'encodeur et au comptage de capteurs de proximité à haute fréquence. Les 32 sorties transistor de type source gèrent chacune jusqu'à 0,5A sous 5 à 30V CC.

Extension et mémoire

Le bus d'extension FX2N connecte des modules d'entrée numérique (FX2N-16EX, FX2N-32EX), des modules de sortie numérique (FX2N-16EY, FX2N-32EY) et des modules analogiques (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) à droite de l'unité de base. Le total des E/S extensibles est de 256 points. Les modules de fonction spéciale — unités de positionnement, cartes de communication supplémentaires — se fixent dans la même chaîne.

La RAM intégrée de 8 000 pas couvre la plupart des programmes de machine unique. Une cassette mémoire dans la prise du panneau avant étend cela à 16 000 pas (FX2N-EEPROM-16L pour un stockage non volatil sans dépendance à la batterie).

Le port RS-422 prend également en charge le réseau peer-to-peer N:N entre jusqu'à 8 unités FX2N — les registres de données et les périphériques bit sont partagés automatiquement, sans instructions d'échelle de communication supplémentaires.

Spécifications clés

FAQ

Q1 : Quel est le courant de sortie maximal par canal transistor et sur toutes les sorties ?

Chaque canal gère jusqu'à 0,5A sous 5 à 30V CC. Le courant de sortie simultané total sur les 32 canaux est limité par l'alimentation interne de l'unité — généralement environ 8A pour le groupe de sorties complet. Si de nombreuses sorties fonctionnent simultanément à 0,5A ou à proximité, vérifiez que la charge totale reste dans ce budget lors de la conception du système.

Q2 : Les sorties d'impulsions intégrées Y0/Y1 sont à 100 kHz — identique au FX2N-1PG-E. Quand le module de positionnement vaut-il toujours la peine d'être ajouté ?

Les deux produisent des trains d'impulsions de 100 kHz. Les sorties intégrées utilisent les instructions d'échelle PLSY, PLSR, DRVA et DRVI, qui couvrent le positionnement point à point simple. Le FX2N-1PG-E ajoute des modes de positionnement dédiés — retour à l'origine, approche à deux vitesses, arrêt déclenché par interruption — que l'ensemble d'instructions intégré ne peut pas reproduire directement. Pour un positionnement simple sur un ou deux axes, les sorties intégrées sont suffisantes et le -1PG-E est inutile.

Q3 : Le FX2N-64MT-001 est-il toujours pris en charge ?

La série FX2N est abandonnée. Pour les nouvelles conceptions, Mitsubishi recommande le FX5U (MELSEC iQ-F). Pour les installations FX2N existantes, GX Works2 continue de prendre en charge la programmation et la surveillance. Le FX2N-64MT-001 est disponible sur le marché des surplus industriels.

Q4 : La mémoire du programme peut-elle être étendue au-delà de 8 000 pas ?

Oui. Une cassette mémoire dans la prise du panneau avant étend la capacité à 16 000 pas. Le FX2N-EEPROM-16L fournit un stockage non volatil basé sur EEPROM qui conserve le programme sans sauvegarde par batterie — utile lorsque l'accès à la batterie est difficile ou que la maintenance est peu fréquente.

Q5 : Le FX2N-64MT-001 peut-il contrôler les amplificateurs servo Mitsubishi série MR-J ?

Oui — via les sorties d'impulsions transistor intégrées Y0/Y1 connectées aux bornes d'entrée d'impulsions de l'amplificateur servo, en utilisant les instructions de positionnement DRVA/DRVI pour jusqu'à deux axes. Pour un contrôle servo plus sophistiqué (séquences de retour à l'origine, approche à deux vitesses, profils de came), ajoutez des modules de positionnement FX2N-1PG-E. Les notes d'application Mitsubishi fournissent des exemples de câblage pour les amplificateurs MR-J2S, MR-J3, MR-JN et MR-JE.
