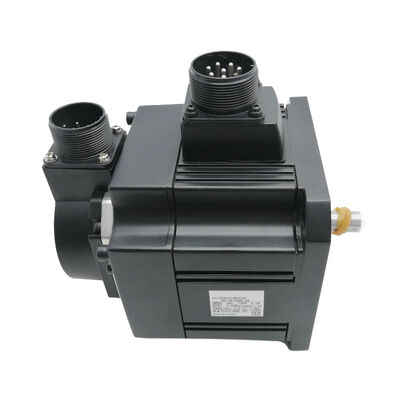

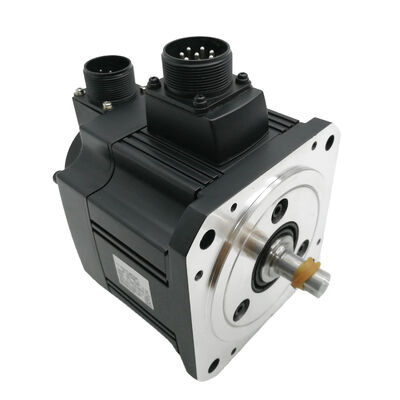

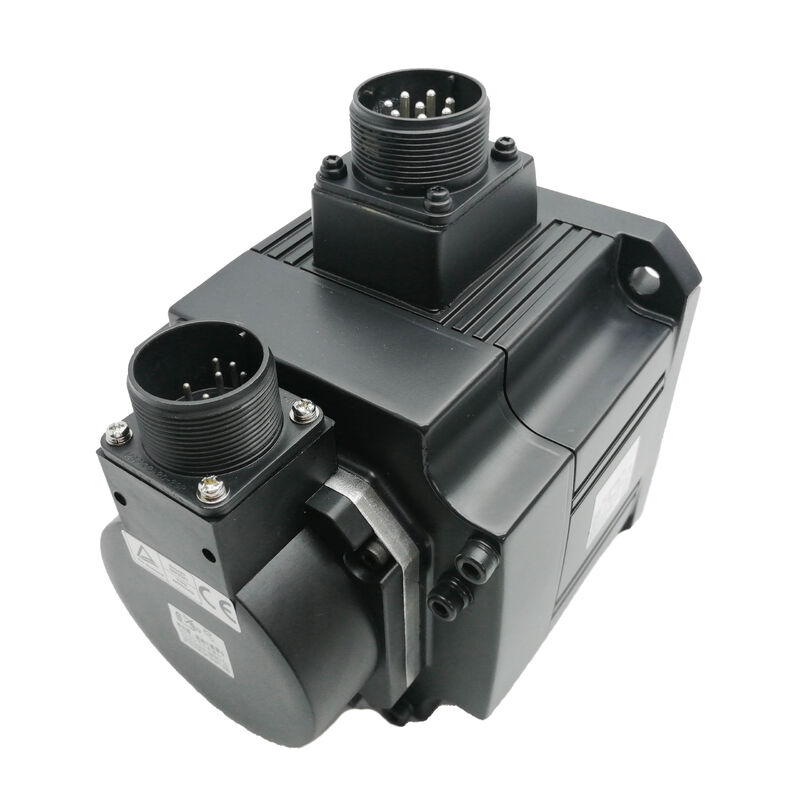

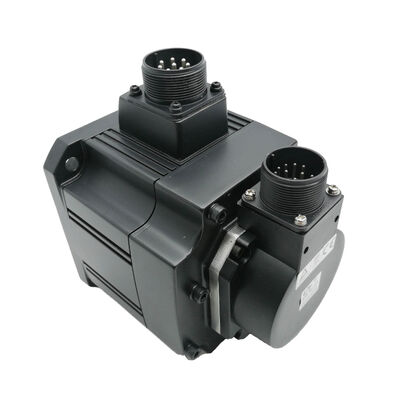

Moteur Servo AC à Inertie Moyenne Mitsubishi HC-SF52BK-S2 800W
Le Mitsubishi HC-SF52BK-S2 est un servomoteur AC brushless à inertie moyenne de 800W conçu pour les environnements industriels alimentés en 480V AC. Ce moteur est doté d'un frein de maintien intégré en usine, ce qui le rend idéal pour les entraînements d'axes verticaux et les applications nécessitant un maintien de position mécanique lorsque le moteur est hors tension.
Note Importante: Ce moteur a été arrêté par le fabricant. Bien que des unités neuves en stock ancien et des unités remises à neuf soient encore disponibles auprès des distributeurs industriels, les délais de livraison sont moins prévisibles que pour les pièces en production actuelle.
Spécifications Clés
| Numéro de Modèle |
HC-SF52BK-S2 |
| Puissance Nominale |
800W |
| Vitesse Nominale |
2000 tr/min |
| Tension d'Alimentation |
480V AC |
| Type de Moteur |
Servo AC Brushless |
| Série |
HC-SF (Inertie Moyenne) |
| Frein Intégré |
Oui (BK) |
| Classe d'Inertie |
Moyenne |
| Système de Rétroaction |
Encodeur Incrémental |
| Compatibilité d'Entraînement |
Série MR-J2S (MELSERVO) |
| Méthode de Refroidissement |
Auto-refroidi (Convection Naturelle) |
| Type de Montage |
Montage à Bride |
| Statut |
Arrêté par le Fabricant |
Caractéristiques et Applications du Moteur
Avantages de la Conception à Inertie Moyenne
Les moteurs à inertie moyenne de la série HC-SF offrent un mouvement stable et contrôlable sur les axes avec une inertie de charge modérée à substantielle. Cette conception offre des rapports d'inertie favorables pour les charges entraînées plus lourdes, ce qui se traduit par un maintien de position ferme sous charge et une réponse prévisible sur toute la plage de vitesse de fonctionnement.
Fonctionnalité du Frein de Maintien
Le frein de maintien intégré s'engage automatiquement lorsque l'alimentation du moteur est coupée, bloquant l'arbre du moteur pour maintenir l'axe immobile contre la gravité ou les charges statiques. Cette caractéristique critique pour la sécurité empêche tout mouvement incontrôlé sur les axes verticaux et les composants de machine chargés.
Exigences d'Alimentation du Frein: Le frein de maintien nécessite une alimentation séparée de 24V DC, contrôlée par la logique de séquence de la machine via le contrôleur CNC ou les sorties relais du PLC.
Vérifications Critiques d'Installation
- Vérification du Relâchement du Frein: Confirmer que l'axe se déplace librement avec le couple servo normal lorsqu'il est sous tension
- Vérification du Maintien par Frein: Vérifier que l'axe reste immobile sans couple servo lorsqu'il est hors tension
Applications Typiques
- Têtes d'axe Z de centres d'usinage CNC
- Positionnement des axes d'avance principale et de coulisseau de tours CNC
- Axes d'entraînement de tables rotatives et de têtes de division
- Actionneurs d'articulation de robots industriels nécessitant un freinage en position de repos
- Positionnement de l'axe vertical de chargeurs à portique
- Positionnement de palettes et de fixations sur lignes de transfert
Compatibilité d'Entraînement et Intégration Système
Le HC-SF52BK-S2 est conçu pour les amplificateurs servo de la série MR-J2S de Mitsubishi, le MR-J2S-80A étant le jumelage typique pour 800W. La gestion des paramètres est assurée par le logiciel MR Configurator de Mitsubishi pour la sauvegarde, le réglage et le diagnostic.
Note de Compatibilité: L'interface d'encodeur de la série HC-SF est adaptée aux amplificateurs MR-J2S. La compatibilité directe avec les amplificateurs MR-J4 ou MR-JE actuels n'est pas garantie.
Conseils d'Approvisionnement pour Moteur Arrêté
- Vérifier le numéro de pièce complet HC-SF52BK-S2 pour la compatibilité du frein et du connecteur
- Envisager le stock ancien neuf pour une incertitude minimale ou des unités remises à neuf qualifiées
- Inspecter et potentiellement remplacer les ensembles de câbles vieillissants lors du remplacement du moteur
- Conserver des pièces de rechange sur site pour les équipements critiques pour la production
Questions Fréquemment Posées
Quel amplificateur servo est compatible avec le Mitsubishi HC-SF52BK-S2?
Le HC-SF52BK-S2 est conçu pour les amplificateurs servo de la série MR-J2S de Mitsubishi, typiquement le MR-J2S-80A pour les applications de 800W. Confirmer avec la documentation électrique de la machine.
Le frein de maintien est-il requis, et une variante sans frein peut-elle être substituée?
Le frein est requis pour les axes verticaux et les applications critiques pour la sécurité. Les variantes sans frein ne peuvent pas être substituées en toute sécurité là où le maintien de position est nécessaire lorsque le moteur est hors tension.
Que signifie la classification 480V pour l'installation?
La classification 480V AC indique la compatibilité avec l'alimentation industrielle triphasée nord-américaine standard, éliminant le besoin de transformateurs abaisseurs dans les installations 480V.
Quelles étapes sont nécessaires après le remplacement du moteur?
Sauvegarder les paramètres de l'amplificateur MR-J2S avant le retrait, restaurer après l'installation, vérifier le mouvement et la direction de l'axe, et tester de manière critique la fonction de maintien du frein avant d'activer le fonctionnement automatique.
