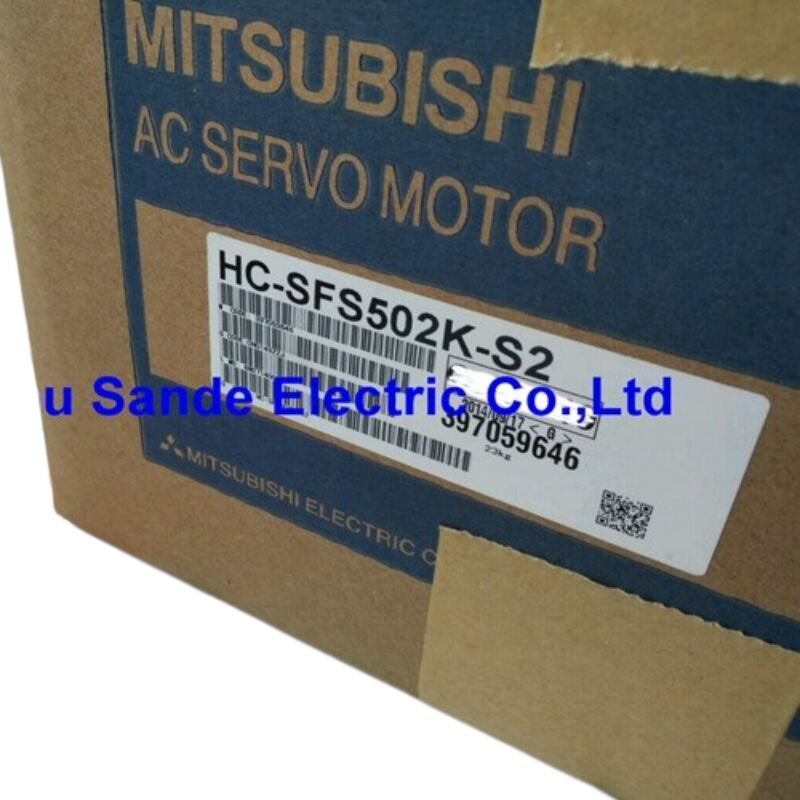

Moteur Servo AC Mitsubishi HC-SFS502K-S2
Moteur Servo à arbre claveté de 5 kW à haute capacité pour des applications industrielles exigeantes nécessitant une puissance et une précision substantielles.
Performances Puissantes pour les Applications Lourdes
Le Mitsubishi HC-SFS502K-S2 est conçu pour les applications où les moteurs servo standard manquent de puissance suffisante. Ce moteur servo rotatif brushless AC de 5 kW (5 000 W) de la série MELSERVO J2S offre des performances exceptionnelles pour les applications d'axes à inertie et capacité moyennes nécessitant un couple élevé continu et un positionnement précis.
Caractéristiques Principales
- Puissance nominale de 5 kW avec un couple continu de 23,9 Nm
- Capacité de couple de pointe de 71,7 Nm pour les applications exigeantes
- Vitesse nominale et maximale de 2 000 tr/min
- Encodeur absolu 17 bits (résolution de 131 072 ppr)
- Arbre de sortie claveté pour une transmission de couple sécurisée
- Indice de protection IP65 pour la résistance à la poussière et aux jets d'eau
- Joint d'étanchéité intégré pour une protection accrue
- Classe 200V AC, alimentation triphasée avec courant nominal de 26A
Spécifications Techniques
| Paramètre |
Valeur |
| Puissance Nominale |
5 000W (5,0 kW) |
| Vitesse Nominale |
2 000 tr/min |
| Vitesse Maximale |
2 000 tr/min |
| Couple Nominal |
23,9 Nm |
| Couple Maximal |
71,7 Nm |
| Courant Nominal |
26 A |
| Tension d'Alimentation |
Classe 200V AC, triphasé |
| Type d'Encodeur |
Absolu intégré, 17 bits |
| Résolution de l'Encodeur |
131 072 ppr |
| Type d'Arbre |
Arbre claveté |
| Joint d'étanchéité |
Inclus |
| Taille de Bride |
176 × 176 mm |
| Indice de Protection |
IP65 |
| Classe d'Inertie |
Inertie moyenne / capacité moyenne |
| Série de Moteurs |
HC-SF / HC-SFS, MELSERVO J2S |
| Entraînements Compatibles |
Série MR-J2S (amplificateur classe 500) |
| Température Ambiante de Fonctionnement |
0 à +40°C |
Avantages d'Ingénierie
La conception à inertie moyenne offre un équilibre optimal entre réactivité dynamique et capacité de couple. L'encodeur absolu 17 bits élimine les routines de retour à l'origine après les cycles d'alimentation lorsqu'il est utilisé avec une batterie de secours, tandis que l'arbre claveté assure une transmission de couple fiable sans glissement sous fortes charges.
Applications Typiques
- Axes d'avance de centres d'usinage CNC lourds
- Grandes tables rotatives et indexeurs
- Axes de joints de robots industriels pour bras à charge utile importante
- Systèmes de bobinage et de contrôle de tension
- Axes d'avance de presses et de machines d'emboutissage
Compatibilité d'Entraînement
Ce moteur est associé à l'amplificateur servo MR-J2S-500A/B. Pour les nouvelles conceptions de systèmes, l'équivalent actuel de Mitsubishi est le HG-SR502K de la série J4, doté d'un encodeur absolu 22 bits et d'une protection IP67.
Questions Fréquemment Posées
Quel amplificateur le HC-SFS502K-S2 nécessite-t-il ?
Ce moteur est conçu pour l'amplificateur servo de la série MR-J2S-500 (type A, B ou CP). L'encodeur absolu 17 bits communique via le protocole série J2S. L'association avec les amplificateurs MR-J3 ou MR-J4 nécessite un kit de renouvellement ou une mise à niveau complète du système.
Que signifie le suffixe S2 sur ce moteur ?
Le S2 désigne une variante de spécification spéciale, qui peut impliquer des différences dans l'orientation du connecteur, la direction de sortie du câble, les dimensions de l'arbre ou des modifications environnementales. Vérifiez la configuration S2 spécifique par rapport à la documentation des pièces d'origine.
Pourquoi ce moteur comprend-il un joint d'étanchéité ?
Le joint d'étanchéité intégré protège les composants internes du moteur contre la brume d'huile, les éclaboussures de liquide de refroidissement et l'infiltration de lubrifiant provenant des boîtes de vitesses ou des composants adjacents, offrant une protection supplémentaire au point de pénétration de l'arbre.
Le HC-SFS502K-S2 est-il compatible avec la détection de position absolue ?
Oui. L'encodeur absolu 17 bits prend en charge la détection de position absolue lorsque l'amplificateur servo MR-J2S est équipé d'une unité de batterie de secours, éliminant ainsi le besoin de retour à zéro après des arrêts contrôlés.
Quel est le remplacement moderne du HC-SFS502K-S2 ?
L'équivalent actuel de Mitsubishi est le HG-SR502K de la série MELSERVO J4, offrant une puissance de 5 kW, une vitesse de 2 000 tr/min, un couple nominal de 23,9 Nm, un encodeur absolu 22 bits et une protection IP67.
Le Mitsubishi HC-SFS502K-S2 est conçu pour les systèmes MELSERVO J2S. Confirmez la compatibilité de l'amplificateur, la configuration de l'arbre et les détails de la spécification spéciale S2 par rapport à la documentation de votre machine avant de commander.
