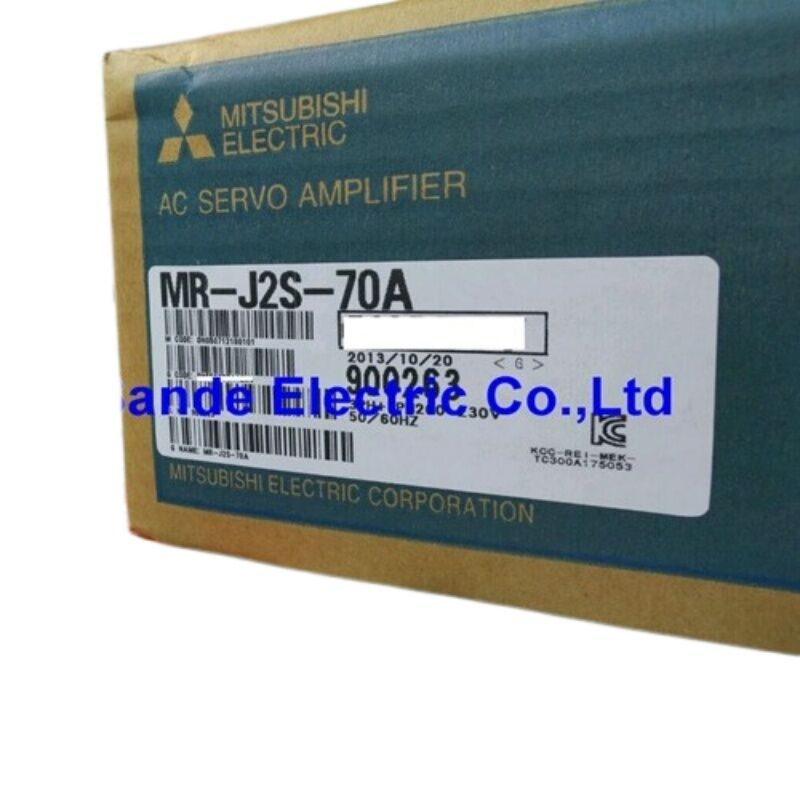

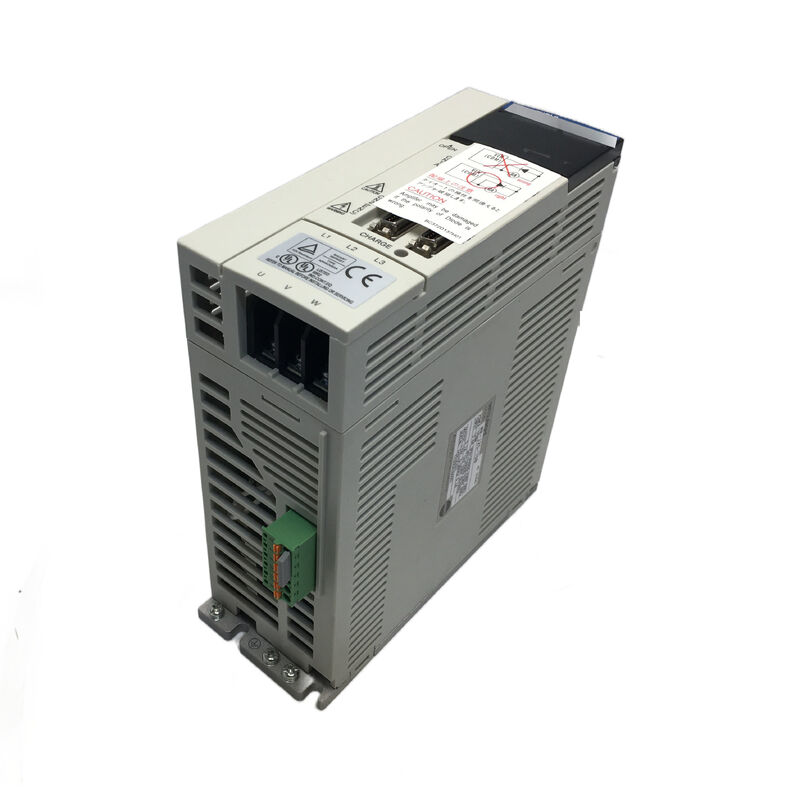

Amplificateur d'asservissement AC Mitsubishi MR-J2S-70A — Variateur MELSERVO J2S de 750 W pour un contrôle de mouvement précis

Le bon fonctionnement d'un système d'asservissement commence par l'amplificateur. Le moteur retient l'attention, mais c'est le variateur qui lit le retour de position, calcule la correction et déclenche l'étage de sortie des centaines de fois par seconde pour maintenir l'axe là où il est censé être. Le Mitsubishi MR-J2S-70A est l'amplificateur de 750 W de la série MELSERVO J2S bien établie — un variateur d'asservissement AC à usage général qui gère le contrôle de position, de vitesse et de couple avec la fiabilité reconnue de la plateforme d'asservissement industrielle de Mitsubishi.

Ce que MELSERVO J2S a apporté

La série J2S a représenté un pas en avant significatif pour Mitsubishi par rapport à la génération J2 précédente. L'amélioration principale a été l'encodeur du servomoteur : les moteurs associés à la J2S utilisent un encodeur absolu 17 bits (131 072 impulsions/tour), qui offre une résolution et une précision de position considérablement plus fines que le prédécesseur de la série J2. Côté amplificateur, cela se traduit par une boucle de contrôle plus serrée et plus stable — le variateur dispose de plus de données de position par tour, de sorte que les commandes de vitesse et de position sont suivies plus proprement, en particulier à basse vitesse et lors du positionnement fin.

La J2S a également introduit la système d'auto-réglage en temps réel, qui surveille en continu la dynamique de la machine et ajuste les paramètres de gain de l'asservissement en conséquence. Sur une machine dont les caractéristiques de charge changent — un bras robotique se déplaçant dans différentes configurations, ou une meule dont la masse change à mesure qu'elle s'use — la fonction d'auto-réglage maintient la boucle stable sans intervention manuelle.

Spécifications techniques

Trois modes de contrôle — Un seul variateur

Le MR-J2S-70A n'est pas un contrôleur de position dédié. Il gère trois modes de fonctionnement distincts et, de manière critique, il peut basculer entre eux à la volée en fonction des signaux d'entrée numériques :

Mode de contrôle de position — le variateur suit un train d'impulsions à haute vitesse du contrôleur en amont. Chaque impulsion représente un incrément de position commandé. Avec une fréquence d'impulsion d'entrée allant jusqu'à 500 kpps à partir d'un récepteur différentiel, le variateur peut suivre des commandes de position rapides tandis que l'encodeur de 131 072 ppr fournit la résolution de rétroaction pour les exécuter avec précision.

Mode de contrôle de vitesse — une entrée de tension analogique (0 à ±10 V CC) ou l'une des sept vitesses programmées en interne définit la vitesse cible. Le variateur régule ensuite la vitesse du moteur pour correspondre, avec des rampes d'accélération et de décélération douces configurables via des paramètres.

Mode de contrôle de couple — une tension analogique (0 à ±8 V CC) commande directement le couple de sortie. La vitesse est limitée à un plafond programmable, et le variateur fournit le courant nécessaire pour maintenir le couple commandé jusqu'à cette limite de vitesse. Ce mode est utilisé dans les applications de contrôle de tension, de pressage et de serrage.

Contrôle PWM sinusoïdal — Pourquoi c'est important

Le MR-J2S-70A utilise le contrôle de courant PWM sinusoïdal pour piloter le moteur. La distinction par rapport aux méthodes de commutation trapézoïdales ou à six pas plus simples est significative en pratique : l'excitation sinusoïdale produit une sortie de couple plus douce avec moins d'ondulation, ce qui signifie un fonctionnement plus silencieux, moins de vibrations mécaniques et de meilleures performances d'asservissement à basse vitesse.

À basse vitesse — avances de creeping sur une machine à rectifier, positionnement fin sur un montage d'assemblage — la différence entre la commutation sinusoïdale et trapézoïdale est perceptible au niveau des vibrations et de la stabilité de la vitesse. Pour les applications où la finition de surface ou la précision de position à basse vitesse sont importantes, l'architecture de contrôle sinusoïdal contribue à la raison pour laquelle la série J2S a mérité sa place de plateforme de référence pour les applications d'asservissement Mitsubishi pendant sa période de production.

Le système de position absolue

La documentation MELSERVO J2S indique que l'ajout d'une batterie à l'amplificateur d'asservissement convertit le système en fonctionnement à position absolue — aucun matériel supplémentaire requis au-delà du support de batterie. Avec la sauvegarde par batterie activée :

• L'encodeur mémorise sa position lors des cycles d'alimentation
• Le redémarrage de la machine ne nécessite pas de séquence de retour à la référence (homing)
• Après une alarme ou un arrêt d'urgence, la position de l'axe est immédiatement connue

Il suffit de définir une position de référence une seule fois lors de la mise en service initiale. À partir de ce moment, le système absolu maintient la référence de l'axe indéfiniment. Pour les machines à plusieurs axes et les séquences de référence complexes, l'élimination du retour à la référence à chaque mise sous tension est un gain de productivité tangible.

Auto-réglage — Avantage pratique de configuration

De nombreux amplificateurs d'asservissement nécessitent un réglage manuel du gain : l'ingénieur de mise en service règle le gain proportionnel, le gain intégral et le gain dérivé en fonction des estimations d'inertie et de la réponse mesurée, puis itère jusqu'à ce que le système soit stable et réactif. Cela fonctionne, mais cela prend du temps, de l'expertise et des retouches lorsque les caractéristiques de la machine changent.

Le système d'auto-réglage en temps réel du MR-J2S-70A gère cela en continu. Le variateur estime le moment d'inertie de la machine à partir de la réponse du couple et de l'accélération du moteur, et ajuste les gains de l'asservissement en conséquence. Les nouvelles machines se mettent en service plus rapidement. Les machines dont la charge varie — un robot manipulant différentes pièces, ou une broche avec différents outils — restent correctement réglées sans ajustement manuel périodique.

Domaines d'application typiques

La puissance nominale de 750 W du MR-J2S-70A le place dans la gamme moyenne de la famille d'amplificateurs J2S — suffisamment performant pour la majorité des applications d'entraînement d'axes CNC et d'automatisation, suffisamment compact pour s'intégrer dans une armoire de commande standard. On le trouve pour piloter :

Axes de machines-outils CNC — entraînements d'avance X, Y, Z sur les fraiseuses, tours et centres d'usinage où une répétabilité sub-micrométrique est exigée

Bras robotiques et robots SCARA — entraînements d'articulations où la combinaison de vitesse, de couple et de rétention de position absolue couvre les exigences de l'application

Équipements d'assemblage automatisés — postes d'insertion de précision, de vissage et de pressage où le mode de contrôle de couple assure une gestion précise de la force

Systèmes de convoyage et d'indexation — entraînements de bande à vitesse contrôlée et tables d'indexation rotatives à position contrôlée

Systèmes d'enroulement et de tension — applications d'enroulement de matériaux où le mode couple avec limitation de vitesse assure une tension précise sur différents diamètres de rouleaux

FAQ

Q1 : Quels servomoteurs sont compatibles avec le MR-J2S-70A ?

Le MR-J2S-70A est évalué à 750 W et s'associe aux servomoteurs Mitsubishi des séries HC-SFS, HC-KFS, HC-MFS et HC-UFS dans la classe 750 W / 200 V. Les modèles de moteurs compatibles spécifiques incluent HC-SFS73, HC-KFS73, HC-MFS73 et HC-UFS72. Confirmez toujours la compatibilité avec la table de combinaison moteur-amplificateur de Mitsubishi pour votre modèle de moteur exact.

Q2 : Le MR-J2S-70A peut-il accepter une alimentation monophasée et triphasée ?

Oui. Le MR-J2S-70A accepte une alimentation d'entrée monophasée ou triphasée de 200–230 V AC à 50/60 Hz. Pour du 230 V monophasé, connectez-vous à L1 et L2 et laissez L3 ouvert. Cette flexibilité est utile dans les installations où seule une alimentation monophasée est disponible dans l'armoire de commande.

Q3 : Le MR-J2S-70A prend-il en charge le fonctionnement à position absolue, et qu'est-ce que cela nécessite ?

Oui — l'ajout d'une batterie à l'amplificateur d'asservissement permet le fonctionnement à position absolue à l'aide de l'encodeur 17 bits des servomoteurs compatibles de la série J2S. Une fois qu'une position de référence est définie lors de la mise en service, le système conserve la position de l'axe hors tension. Aucun cycle de retour à la référence n'est nécessaire au démarrage.

Q4 : Quel logiciel est utilisé pour configurer et diagnostiquer le MR-J2S-70A ?

Le MR-J2S-70A communique via RS-232C ou RS-422 avec un PC exécutant le logiciel MR Configurator de Mitsubishi. Cela permet la configuration des paramètres, le fonctionnement de test, le réglage du gain, la surveillance de l'état et la revue de l'historique des alarmes via une interface informatique sans avoir besoin de naviguer manuellement dans les paramètres du variateur via les boutons du panneau avant.

Q5 : Le MR-J2S-70A est-il toujours en production, et quel est son remplacement actuel ?

La série MR-J2S a été officiellement discontinuée par Mitsubishi Electric et est un produit hérité mature. Le remplacement de la génération actuelle est la série MR-J4, qui offre un encodage à plus haute résolution, un auto-réglage amélioré et la capacité de communication SSCNET III/H. Cependant, les amplificateurs MR-J2S restent largement disponibles sur le marché secondaire de l'automatisation industrielle pour la maintenance et la réparation des machines.
