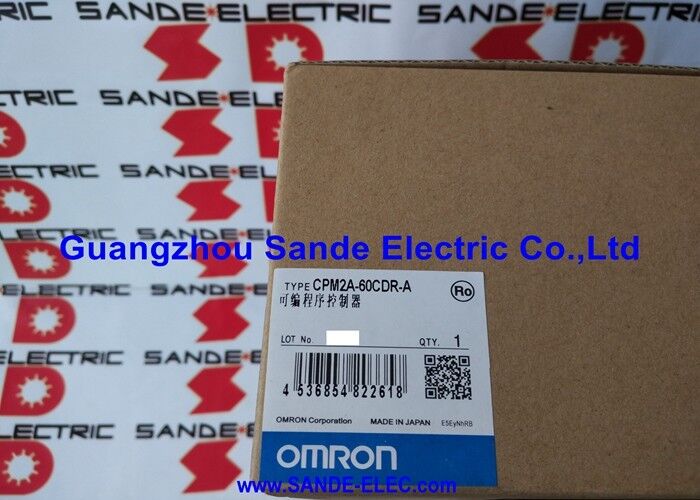

Le contrôleur programmable PLC Omron CPM2A-60CDR-A CPM2A60CDRA CPM2A-6OCDR-A

Omron CPM2A-60CDR-A ∙ CPM2A Compact PLC ∙ 36 DI / 24 sorties de relais / 100 ∙ 240VAC / RS-232C / 4096 étapes

60 points sans support

Le CPM2A-60CDR-A est le plus grand modèle standard de la famille de PLC compacts Omron CPM2A. Trente-six entrées numériques et 24 sorties relais intégrées dans un boîtier alimenté par courant alternatifpas de plan arrière à assembler, sans module d'alimentation séparé. La capacité d'E/S complète de 60 points est disponible à partir du jour où le contrôleur est monté sur le rail DIN et câblé.

Cette architecture compacte de "briques" est l'avantage pratique déterminant pour le contrôle de petites machines.ou une boîte de commande d'utilité qui nécessite 30 capteurs et 20 actionneurs peut être construite autour d'un seul CPM2A-60CDR-A et d'une bande terminale, une installation plus rentable que le même nombre d'E/S réparti sur un processeur rack plus plusieurs modules de signal.

Les 24 sorties de relais permettent d'accueillir des charges de champ de tension mixte sans matériel supplémentaire. bobines de démarrage du moteur à 230VAC, pilotes de soupapes solénoïdes à 24VDC,les lampes de signal à n'importe quelle tension utilisée par l'appareil se connectent toutes directement aux contacts du relais, qui sont électriquement isolés de la logique interne du PLC dans chaque canal.

Principales spécifications

Connectivité directe des appareils

Le port périphérique RS-232C intégré du CPM2A-60CDR-A connecte directement les terminaux de programmation, les écrans HMI, les lecteurs de codes-barres et les périphériques de données en série sans module de communication supplémentaire.Dans l'architecture CPM2A, ce port gère à la fois l'accès à la programmation (CX-Programmer ou SYSMAC-CPT) et la communication de périphériques série en temps d'exécution.

Pour les panneaux de machines compacts où un seul petit panneau d'opérateur doit afficher l'état de la machine et accepter les données de l'opérateur,le RS-232C intégré assure la connexion sans consommer de fente de module ni ajouter de complexité de câblage.

Scénarios d'application

Transporteur et manutention de matériaux:36 entrées surveillent les capteurs de ceinture, les commutateurs de position et les détecteurs photoélectriques. 24 sorties de relais contrôlent les contactors du moteur, les portes des détournements et les sorties d'alarme.L'alimentation en courant alternatif se connecte directement au circuit électrique du panneau sans SMPS séparé.

Contrôle de la machine d'emballage:Les pilotes de soupapes pneumatiques (24VDC), les contactors de moteur (230VAC) et les sorties de compteur se connectent tous à des contacts de relais sans matériel de correspondance de tension.Sortie d'impulsion intégrée prend en charge le comptage ou le positionnement de longueur simple sans module de fonction séparé.

Réserve du système existant:Beaucoup d'unités CPM2A-60CDR-A restent en service dans le monde entier.et câblage de sortie du relais aucun programme de modification requise.

Questions fréquentes

Q1: Quelle est la différence entre CPM2A-60CDR-A et CPM2A-60CDT-A?

Le -60CDR dispose de 24 sorties de contact de relais. Le -60CDT dispose de 24 sorties de transistors (à l'état solide). Les sorties de relais basculent à la fois les charges CA et CC à une vitesse de milliseconde;les sorties de transistors ne passent de 24VDC qu'à une vitesse de microseconde. Choisissez un relais pour les charges de tension mixte et les actionneurs à cycle peu fréquent; choisissez un transistor pour les charges de courant continu à grande vitesse, les sorties d'impulsions et les vannes pneumatiques à cycle fréquent.

Q2: Combien d'unités d'expansion peuvent être ajoutées et quels types sont disponibles?

Il est possible d'ajouter jusqu'à deux unités d'expansion au CPM2A-60CDR-A, ce qui porte l'entrée/sortie maximale du système à 120 points.La sortie du transistor à 20 points (CPM2A-20EDT)Une unité d'expansion de sortie analogique est également disponible.

Q3: Quel logiciel de programmation se connecte au CPM2A-60CDR-A?

CX-Programmer (environnement de programmation standard IEC 61131-3 d'Omron) se connecte via le port RS-232C intégré à l'aide d'un adaptateur USB-RS-232 et d'un câble CS1W-CN226 ou équivalent.Le logiciel SYSMAC-CPT ancien prend également en charge le. CX-Programmer V9 et versions antérieures sont requises le paquet CX-One actuel comprend une version compatible.

Q4: Le CPM2A-60CDR-A prend-il en charge les entrées/sorties analogiques?

Le processeur de base n'a pas de canaux analogiques intégrés. La capacité analogique est ajoutée via des unités d'expansion: le CPM2A-4AD fournit 4 entrées analogiques (0 ′′ 10V ou 4 ′′ 20mA),et le CPM2A-2DA fournit 2 sorties analogiquesUn maximum d'une entrée analogique et d'une unité d'expansion de sortie analogique par système.

Q5: D'où provient le CPM2A-60CDR-A après l'arrêt du traitement?

Par l'intermédiaire du marché de rechange établi Omron CPM2A, les concessionnaires de pièces détachées d'automatisation industrielle, les fournisseurs d'excédents testés et les spécialistes du PLC.Le CPM2A possède une importante base mondiale d'installations des années 1990 et 2000.; la disponibilité sur le marché de rechange du -60CDR-A est généralement fiable.
