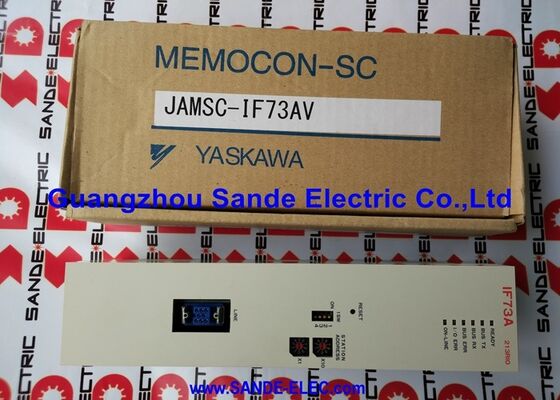

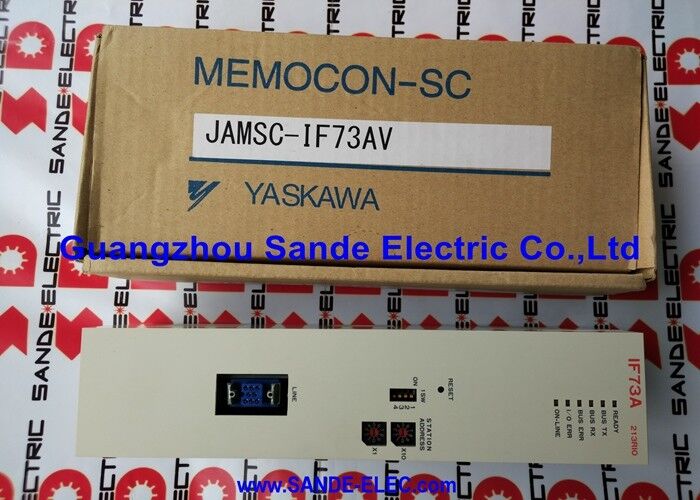

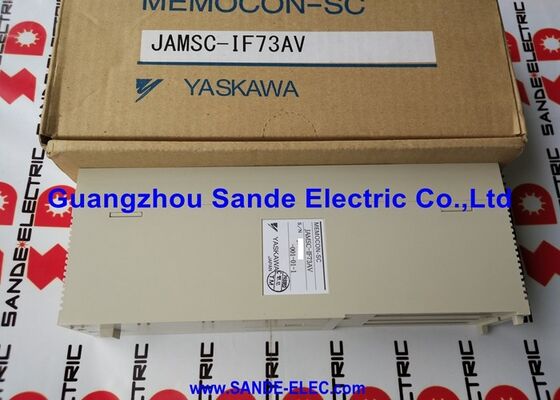

Le contrôleur de Yaskawa PLC CPU MODULE JAMSC-IF73AV JAMSCIF73AV

Yaskawa JAMSC-IF73AV | Module d'interface CPU MEMOCON-SC — Remplacement de PLC installé

Série MEMOCON-SC — Ce que fait ce module

Le JAMSC-IF73AV est un module d'interface CPU de la série PLC MEMOCON-SC de Yaskawa — la famille de modules JAMSC qui forme le cœur de contrôle des systèmes de contrôleurs programmables Yaskawa MEMOCON-SC installés. La désignation IF au sein de la série JAMSC identifie les modules CPU et d'interface comme distincts des modules d'E/S et de communication qui peuplent les mêmes racks.

La plateforme MEMOCON-SC a été largement déployée dans le contrôle des machines-outils, l'automatisation industrielle et les applications de coordination de mouvement. Beaucoup de ces installations restent en service productif. Lorsqu'un module d'interface CPU MEMOCON-SC tombe en panne, le rack de contrôle devient inopérant et la machine qu'il gère s'arrête — le remplacement par le même module préserve la disposition du rack existant, le programme et la configuration des E/S sans nécessiter un remplacement plus large du système de contrôle.

Le suffixe AV identifie une variante matérielle spécifique au sein de la ligne de modules IF73. Les modules de la série JAMSC avec des suffixes différents peuvent avoir la même apparence physique tout en différant dans leur configuration interne. Confirmez le numéro de pièce complet — JAMSC-IF73AV — à partir de l'étiquette du module installé avant de vous procurer un remplacement.

Spécifications clés

Module CPU hérité — Rétention de la batterie et du programme

Les modules CPU MEMOCON-SC incluent une batterie intégrée qui maintient le programme ladder et le programme de mouvement en mémoire pendant l'arrêt. La documentation YASKAWA pour les modules CPU MEMOCON-SC spécifie que si l'indicateur "BAT ALM" s'allume, la batterie doit être remplacée dans les deux semaines en utilisant le type de remplacement spécifié — un remplacement tardif de la batterie risque de perdre le contenu du programme stocké.

Lors du remplacement d'un JAMSC-IF73AV, vérifiez l'état de la batterie sur l'unité de remplacement et transférez ou restaurez les données du programme dans le cadre de la procédure de mise en service. La perte de programme sur un module CPU nécessite un rechargement à partir d'une sauvegarde ou une reconstruction à partir de la documentation.

Sélection et correspondance

Pour un remplacement de JAMSC-IF73AV, les vérifications de compatibilité sont :

• Correspondance exacte du numéro de pièce : JAMSC-IF73AV — pas seulement IF73 ou un autre module avec suffixe AV
• Position du rack et agencement des connecteurs du module installé
• Toutes les cartes filles ou câbles connectés au module dans l'installation d'origine
• État de la sauvegarde du programme avant de retirer le module d'origine

FAQ

Q1 : À quel système appartient le JAMSC-IF73AV ?

La série JAMSC est la famille de modules PLC MEMOCON-SC de Yaskawa. Le IF73AV est un module d'interface CPU pour les racks de contrôle MEMOCON-SC utilisés dans les applications de contrôle de machines-outils, d'automatisation industrielle et de coordination de mouvement. Il appartient au cœur de contrôle du rack plutôt qu'aux périphériques d'E/S ou de communication.

Q2 : Pourquoi la correspondance exacte du numéro de pièce est-elle importante pour les modules JAMSC ?

Les modules MEMOCON-SC qui se ressemblent physiquement peuvent avoir des configurations internes différentes en fonction de la variante du suffixe. Un module avec un suffixe différent peut ne pas fonctionner correctement dans la même position de rack même s'il s'adapte physiquement. Confirmez spécifiquement JAMSC-IF73AV à partir de l'étiquette du module installé.

Q3 : Le remplacement du JAMSC-IF73AV nécessite-t-il de recharger le programme du PLC ?

Oui. Le programme du PLC réside dans la mémoire de sauvegarde par batterie du module CPU. Un module de remplacement arrive sans le programme de la machine installée. Sauvegardez le programme du module d'origine avant le retrait — si une sauvegarde est disponible, rechargez après l'installation. Sans sauvegarde, le programme doit être reconstruit à partir de la documentation.

Q4 : Que faut-il vérifier sur la batterie avant et après le remplacement ?

L'indicateur BAT ALM sur le module indique l'état de la batterie. Remplacez la batterie si l'alarme est active, en utilisant le type de remplacement spécifié par Yaskawa. Lors de l'installation d'un JAMSC-IF73AV de remplacement, vérifiez que la batterie du nouveau module est en bon état avant de charger les données du programme — une batterie faible dans le module de remplacement risque une perte de données lors d'interruptions de courant ultérieures.

Q5 : Où est sourcé le JAMSC-IF73AV ?

Via le marché secondaire Yaskawa MEMOCON-SC — spécialistes de la réparation de PLC industriels et revendeurs de pièces d'automatisation Yaskawa obsolètes. Le module est arrêté et disponible uniquement par échange, remise à neuf ou canaux de surplus. Confirmez le numéro de pièce complet JAMSC-IF73AV à partir du module installé avant de commander.
