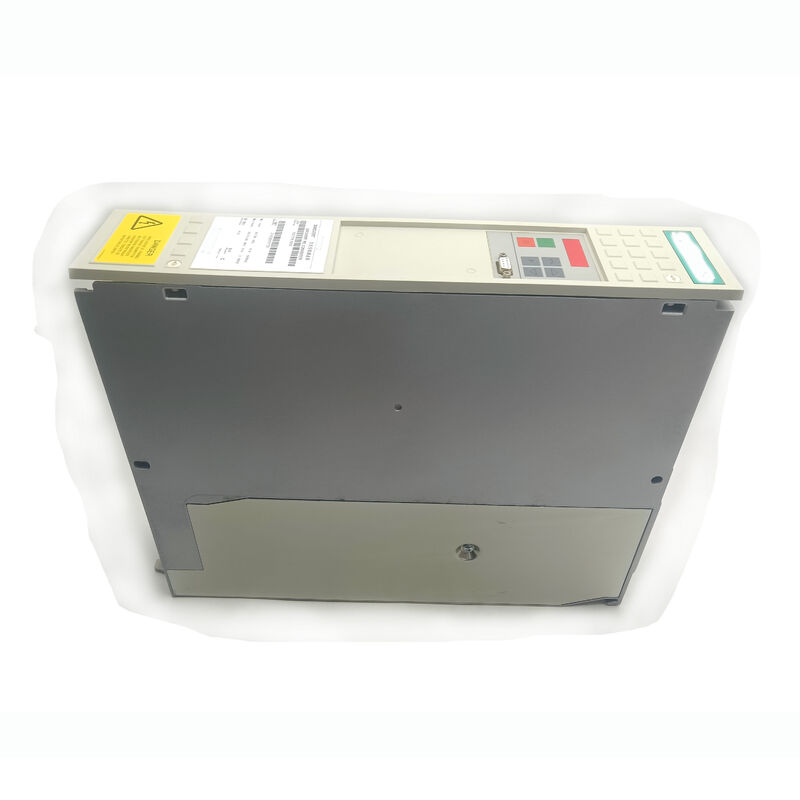

6SE7016-1EA51... Siemens SIMOVERT Masterdrives VC AC Compact Convertisseur 380 480V AC / 2,2 kW / 6.1A / 51-Révision du matériel

6SE7016-1EA51 et 6SE7016-1EA61 ¢ Révision antérieure et ultérieure

Le 6SE7016-1EA51 est la version précédente du convertisseur compact 6SE7016-1EA61 AC-AC.Le suffixe de révision distingue leurs générations de matériel:

La révision "51" représente une ancienne génération de production SIMOVERT MASTERDRIVES.et la capacité de contrôle est cohérente entre les révisions 51 et 61Les différences matérielles sont internes à chaque unité compacte.

Principales spécifications

Opération autonome par AC-AC

À l'instar du 6SE7016-1EA61, le 6SE7016-1EA51 est un convertisseur CA-CA ∙ il se connecte directement à une alimentation électrique CA de 380-480V et comprend ses propres étapes de redresseur et d'onduleur internes.Aucun module d'alimentation externe du bus CC n'est requis.

Cette configuration AC-AC autonome est le principal avantage de la série 6SE7016-1EA par rapport à la série DC-AC 1TA pour les applications à un seul entraînement:

Conception du système plus simple:Un lecteur, une connexion, un câble moteur, pas de bus DC partagé.

Opération indépendante:Chaque unité compacte de la série 1EA fonctionne de façon indépendante. Une défaillance d'un entraînement n'affecte pas les autres entraînements de l'installation.

Scénarios d'application

Remplacement similaire dans une machine plus ancienne:Une machine de production équipée de convertisseurs compacts SIMOVERT originaux de 51 révisions développe une défaillance de l'entraînement.Le 6SE7016-1EA51 fournit un remplacement compatible avec le matériel, tout en maintenant la cohérence avec la génération de matériel de l'installation existante.

Réserve de maintenance prévue:Une installation qui entretient les équipements SIMOVERT MASTERDRIVES VC de l'ère de production antérieure conserve 6SE7016-1EA51 sur l'étagère pour une récupération rapide des défauts sans attendre les délais d'approvisionnement.

Questions fréquentes

Q1: Le numéro 6SE7016-1EA51 (51e révision) peut-il être remplacé par 6SE7016-1EA61 (61e révision)?

Électriquement oui Vérifiez la compatibilité des cartes d'option avant de remplacer si les cartes d'option (PROFIBUSLes versions des cartes d'options spécifiques sont compatibles avec le matériel de 61 révisions avant le transfert..

Q2: En quoi l'AC-AC 6SE7016-1EA51 diffère du DC-AC 6SE7016-1TA51?

Le 1EA51 est équipé d'un redresseur interne propre, il se connecte directement à une alimentation électrique à courant alternatif de 380 à 480 V et fonctionne comme un entraînement autonome.Le 1TA51 n'a pas de redresseur interne et nécessite un bus CC pré-existant de 510 à 650 V à partir d'un module d'alimentation SIMOVERT. Les "EA" et "TA" dans le numéro de pièce indiquent la classe de tension d'entrée: EA = entrée du réseau AC (380-480V AC), TA = entrée du bus CC (510-650V DC).

Q3: Quelles sont les valeurs de courant VT et CT pour 6SE7016-1EA51?

À l'instar de l'équivalent de la version 61, le 6SE7016-1EA51 offre deux niveaux de surcharge: VT (couple variable) à la force nominale de 6,1 A, supporte une surcharge de 136% pendant 1 minute;CT (couple constant) à un courant légèrement diminué supporte une surcharge de 150% pendant 1 minuteCes valeurs sont fixées par la configuration du paramètre P de l'entraînement (paramètre P072 ou équivalent) pour correspondre au profil de couple de l'application.

Q4: Quelles sont les précautions à prendre pour remplacer le 6SE7016-1EA51?

Isolez et verrouillez l'alimentation en 3 phases. The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling- Manipuler l'appareil compact avec les précautions ESD industrielles normales.
