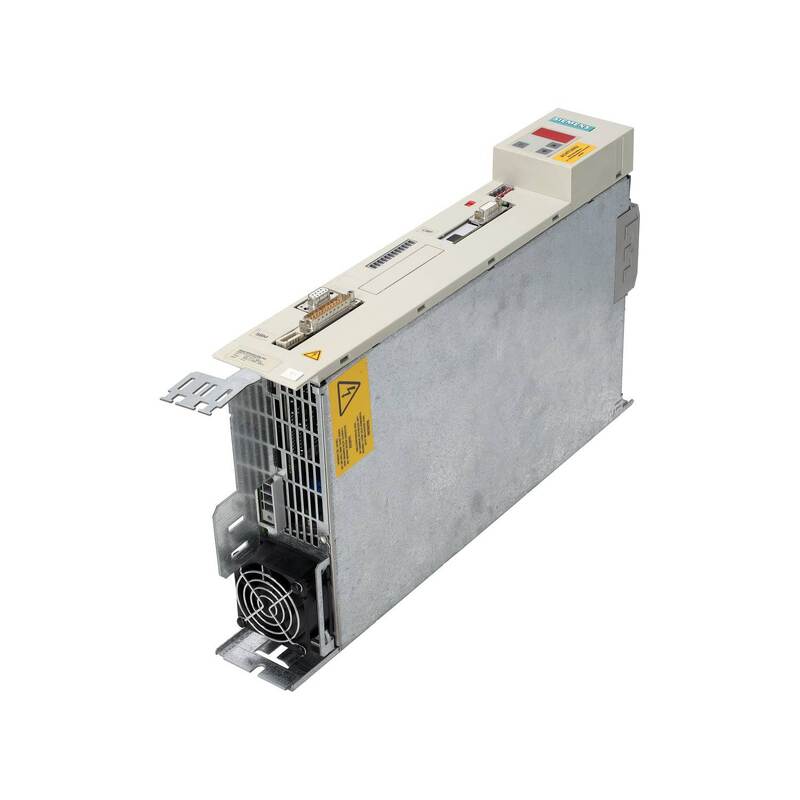

Siemens 6SE7014-0TP70 SIMOVERT MASTERDRIVES MC Performance 2 1.5 kW Compact Plus Inverteur CC-AC

Numéro de la partie:Le numéro de référence est le 6SE7014-0TP70.

Nom du fabricant:Siemens AG (Allemagne)

Type de produit:Invertisseur CC-CA Compact Plus

Famille de produits:Simouvert Masterdrives Performance de contrôle du mouvement 2

Résumé

Le 6SE7014-0TP70 est un onduleur CC-CA de 1,5 kW de la famille SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2.Il fonctionne à partir d'un bus en courant continu partagé à 510 ∼ 650 V de courant continu ∼ alimenté par un redresseur commun ∼ et fournit une sortie CA triphasée contrôlée pour le contrôle du servo-axePerformance 2 désigne la capacité complète de contrôle du mouvement: contrôle de position, engrenage électronique et contrôle vectoriel dynamique.

C'est une unité d'entrée à courant continu, sans rectificateur avant, montée côte à côte avec d'autres onduleurs Compact Plus sur un bus CC partagé.une architecture standard pour les machines-outils multiaxes et les lignes d'emballage.

Les variantes de Z-suffixe (par exemple, 6SE7014-0TP70-Z C33+G91+K80) incluent des options équipées en usine telles que les tableaux de rétroaction des résolveurs, PROFIBUS et l'arrêt sécurisé.

Principales spécifications

Questions fréquentes

Q1: Si l'entraînement de cet axe tombe en panne, le bus CC partagé s'arrête-t-il?

Non, les défauts de l'onduleur ne déclenchent que cet axe, le redresseur partagé et les autres axes continuent à fonctionner normalement.

Q2: Un remplacement 6SE7014-0TP70 nécessite-t-il une remise en service complète?

Sans une sauvegarde de paramètres, oui, les données du moteur et les gains de contrôle doivent être réintroduits.restaurer le paramètre réglé et le lecteur est opérationnel en quelques minutes.

Q3: Quel est l'équivalent actuel de Siemens pour les nouvelles installations?

SINAMICS S120 Les modules moteurs de taille de livre remplissent le même rôle sur un bus CC partagé.

Q4: Le moteur déclenche F028 au début de chaque mouvement de positionnement.

Vérifiez que le paramètre P102 (courant nominal du moteur) correspond à la plaque d'immatriculation du moteur.

Q5: Un onduleur Compact Plus de 4 kW peut-il remplacer cette unité de 1,5 kW sur le même moteur?

Oui, en principe, l'onduleur est décalé au courant nominal du moteur par paramétrage.Confirmer que l'unité de puissance supérieure s'adapte physiquement à la position de montage et que le bus CC a une capacité suffisante pour son courant de pointe.
