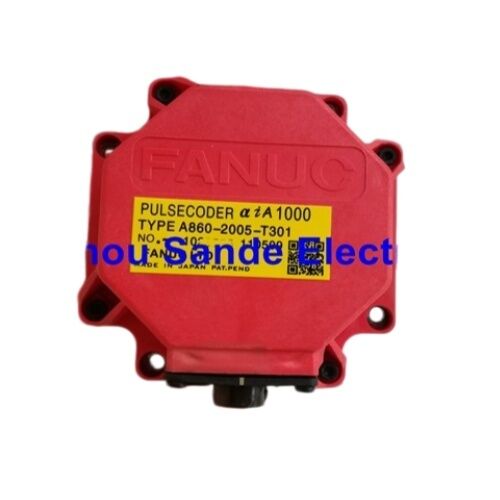

FANUC A860-2005-T301 Pulsecoder — Encodeur incrémental αiI1000 pour servomoteurs FANUC Alpha i

Marque : FANUC

Type : Servomoteur Pulsecoder (Encodeur)

Désignation : αiI1000

Numéros de pièce : A860-2005-T301 / A8602005T301

État : Neuf | En stock

Quand la machine perd la confiance en sa propre position

La précision d'une machine-outil CNC dépend entièrement d'une chose : le système d'asservissement doit toujours savoir exactement où se trouve chaque axe. Le moteur fournit la force. L'amplificateur fournit le courant. Mais c'est le pulsecoder — l'encodeur monté à l'arrière du servomoteur — qui rend possible le contrôle de position en boucle fermée. Sans retour fiable du pulsecoder, le contrôleur fonctionne à l'aveugle.

Le FANUC A860-2005-T301 est le pulsecoder de type αiI1000 monté sur les servomoteurs AC FANUC Alpha i pour une large gamme d'applications de machines-outils et d'automatisation. C'est un encodeur optique incrémental, monté directement sur le fond de cuve du moteur, tournant avec l'arbre moteur et transmettant des signaux de position et de vitesse haute résolution à l'amplificateur d'asservissement à chaque révolution. Un million d'impulsions par révolution. Construction compacte et étanche. Conçu spécifiquement pour l'écosystème d'asservissement FANUC αi.

Lorsque cet encodeur tombe en panne — et les alarmes d'encodeur sont parmi les défauts les plus perturbateurs dans toute machine contrôlée par FANUC — la pièce qui remet la machine en service est exactement celle-ci : le bon A860-2005-T301, adapté au moteur par son numéro de pièce sur l'étiquette, installé avec la procédure correcte.

Ce que cette pièce est et ce qu'elle fait

L'A860-2005-T301 appartient à la série de pulsecoders αiI (Alpha i Incremental) de FANUC. Il s'agit d'un encodeur intégré — installé en usine à l'intérieur du logement du fond de cuve du moteur — plutôt qu'un encodeur rotatif externe monté sur un arbre séparé. Le pulsecoder se monte à l'arrière du moteur, mécaniquement couplé au rotor par un accouplement Oldham qui transmet le mouvement de rotation tout en tolérant un léger désalignement axial et radial.

Le "1000" dans la désignation αiI1000 fait référence à la résolution du pulsecoder : 1 000 000 d'impulsions par révolution. À chaque rotation de l'arbre moteur, l'encodeur génère un million de signaux de retour discrets. L'amplificateur d'asservissement FANUC utilise ces signaux en continu — calculant la position, la vitesse et l'accélération pour piloter le moteur précisément selon la trajectoire commandée par le contrôleur CNC.

La désignation "I" — incrémental — distingue ce pulsecoder des variantes αiA (absolues) de la même famille. Un pulsecoder incrémental compte la position par rapport à une référence établie au démarrage. Un encodeur absolu conserve la position pendant les cycles d'arrêt. Le type qu'un moteur porte est fixé en usine et ne peut pas être modifié par une simple substitution d'encodeur — le type de pulsecoder doit correspondre à la spécification d'origine du moteur, c'est pourquoi l'installation commence toujours par la lecture de l'étiquette de l'encodeur sur le moteur en cours de maintenance.

Référence technique

Données techniques provenant des descriptions des servomoteurs AC FANUC série αi (Manuel FANUC B-65262EN) et de la documentation vérifiée du fournisseur.

αiI vs αiA — Choisir le bon type avant de commander

C'est la décision de sélection la plus importante lors de l'achat d'un pulsecoder de remplacement de la série A860, et c'est aussi la plus simple à vérifier correctement.

L'A860-2005-T301 est de type incrémental (αiI). Son homologue, l'A860-2000-T301, est de type absolu (αiA). Les deux sont des pulsecoders de classe de résolution 1000 qui se ressemblent physiquement et s'adaptent au même fond de cuve de moteur. Ils ne sont pas interchangeables — les paramètres de l'amplificateur d'asservissement et du contrôleur sont configurés pour un retour incrémental ou absolu dès l'usine, et l'échange d'un type pour l'autre produira des erreurs qui empêcheront l'axe de fonctionner, même si l'encodeur s'adapte physiquement.

L'approche correcte est simple : lire le numéro de pièce imprimé sur l'étiquette de l'encodeur actuellement dans le moteur. Ce numéro d'étiquette est le numéro à faire correspondre. Si l'étiquette indique A860-2005-T301, cette annonce est le bon remplacement. Si elle indique A860-2000-T301 ou toute autre variante, une pièce différente est nécessaire.

Le même principe s'applique au suffixe -T301. Au sein de la série A860-2005, le T301 est la désignation standard pour cette configuration d'encodeur. D'autres suffixes existent dans la famille plus large des pulsecoders FANUC et portent des détails de connecteur ou de spécification différents. Faites toujours correspondre le numéro de pièce complet de l'étiquette du moteur, pas seulement le numéro de base.

Servomoteurs FANUC Alpha i compatibles

L'A860-2005-T301 est le pulsecoder monté sur les servomoteurs FANUC Alpha i couvrant une gamme substantielle de tailles de châssis et de puissances. Basé sur la documentation technique vérifiée, cet encodeur est utilisé sur :

Le pulsecoder αiI1000 couvre cette gamme de tailles de moteurs car FANUC a standardisé le composant de retour sur la plateforme Alpha i partout où la spécification d'encodeur incrémental de 1 000 000 ppr s'applique. Le châssis et la puissance du moteur déterminent l'amplificateur et la section de puissance — le pulsecoder est la même pièce sur tous les modèles compatibles dans cette gamme.

Pour les machines utilisant des contrôleurs CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i ou 32i avec des servomoteurs de la série Alpha i, l'A860-2005-T301 est l'une des pièces d'entretien d'encodeur les plus fréquemment requises dans la base installée.

Remplacement de ce pulsecoder — Ce qu'implique la procédure

La documentation d'instruction des servomoteurs de FANUC décrit la procédure de remplacement des pulsecoders intégrés. Les étapes clés sont cohérentes sur toute la gamme de moteurs Alpha i :

Le pulsecoder est fixé par quatre boulons à tête hexagonale creuse M4 au niveau du fond de cuve du moteur. Ce sont les boulons à retirer — les boulons M3 situés près de chaque boulon M4 sont des fixations d'assemblage du moteur et ne doivent pas être desserrés pendant cette procédure. Le retrait des mauvais boulons peut compromettre l'assemblage interne du moteur et créer des dommages supplémentaires au-delà du défaut d'encodeur d'origine.

Une fois les quatre boulons M4 retirés, le pulsecoder et l'accouplement Oldham sont extraits ensemble. Le nouveau pulsecoder est installé avec un nouvel accouplement Oldham, positionné avec la bonne orientation afin que les dents d'entraînement s'engagent correctement. Le pulsecoder est enfoncé jusqu'à ce que le joint torique sur le corps du pulsecoder soit correctement logé entre la poche du moteur et la poche du pulsecoder. Le joint torique ne doit pas être piégé ou pincé — un joint torique qui fuit ou est endommagé compromet l'étanchéité environnementale du fond de cuve du moteur.

Deux exigences de manipulation sont explicitement indiquées dans la documentation de FANUC : le pulsecoder ne doit pas subir de choc mécanique pendant la manipulation ou l'installation, et il doit être tenu à l'écart de la poussière et des copeaux de coupe. En tant qu'appareils optiques de précision, les pulsecoders sont plus sensibles aux chocs physiques et à la contamination que le moteur lui-même. Transport dans l'emballage d'origine jusqu'au moment de l'installation.

La famille de pulsecoders FANUC Alpha i — Où cette pièce s'intègre

Comprendre où l'A860-2005-T301 se situe dans la série plus large des pulsecoders A860 aide à éviter de commander la mauvaise pièce et clarifie la signification de la structure du numéro de pièce :

L'A860-2005-T301 et l'A860-2000-T301 partagent la même résolution de 1 000 000 ppr mais diffèrent par leur type (incrémental vs absolu). L'A860-2001-T301 est un encodeur absolu haute résolution séparé avec 16 millions d'impulsions par révolution — un produit différent pour des spécifications moteur différentes. Aucun de ceux-ci n'est interchangeable sans modifications correspondantes de la configuration de l'amplificateur d'asservissement et du contrôleur.

Risque de contrefaçon et sourcing de qualité

La contrefaçon de pulsecoders FANUC est un problème documenté sur le marché des pièces de rechange industrielles. Les encodeurs non authentiques tombent généralement en panne rapidement car ils ne peuvent pas reproduire la précision optique et l'intégrité du signal des unités authentiques fabriquées par FANUC — et certains ne fonctionnent jamais correctement, produisant des codes d'alarme persistants qui ne peuvent pas être effacés, quels que soient les ajustements de paramètres.

Les encodeurs contrefaits sont les plus courants via des canaux en ligne non vérifiés et sur les marchés où la pièce FANUC d'origine est difficile à trouver localement. L'identification visuelle d'une contrefaçon n'est pas toujours possible par une simple inspection physique — les unités contrefaites copient fréquemment l'apparence extérieure et l'étiquetage des pièces authentiques.

La protection contre ce risque consiste à s'approvisionner auprès de fournisseurs qui gèrent des stocks vérifiés avec une origine documentée et qui assument la responsabilité de l'authenticité de la pièce. Cette annonce fournit une fabrication FANUC authentique. En cas de doute sur la pièce reçue, le numéro de série FANUC et les marquages de fabrication sur l'étiquette de l'encodeur peuvent être comparés à des exemples authentiques connus avant l'installation.

FAQ

Q1 : Ma machine affiche une alarme d'encodeur FANUC. Comment déterminer si le pulsecoder A860-2005-T301 est réellement la cause, plutôt que le câble d'encodeur ou l'amplificateur ?

Les alarmes d'asservissement FANUC liées à l'encodeur entrent généralement dans quelques catégories, et l'isolement du composant défectueux avant de commander des pièces évite un remplacement inutile. Commencez par inspecter le câble de l'encodeur — le câble reliant le pulsecoder du moteur au port CN2 de l'amplificateur d'asservissement — pour détecter tout dommage visible, broches tordues ou corrodées, ou une connexion lâche à l'une ou l'autre extrémité. Un câble endommagé est une cause fréquente d'alarmes d'encodeur et est moins cher à remplacer que le pulsecoder lui-même. Si le câble est intact, échangez le câble de l'encodeur de l'axe suspect avec un câble fonctionnel d'un autre axe de la même machine (en supposant que le même type de câble est utilisé) et observez si l'alarme suit le câble ou reste avec le moteur. Si l'alarme reste avec le moteur quel que soit le câble, le pulsecoder lui-même est le défaut probable. Les codes d'alarme FANUC dans la série 300 et les catégories d'alarme SV spécifiques aux anomalies du signal de retour sont des indicateurs typiques de défaillance du pulsecoder, bien qu'une référence technique FANUC ou la documentation de votre machine fournira l'interprétation exacte du numéro d'alarme pour votre modèle de contrôleur.

Q2 : L'A860-2005-T301 peut-il être remplacé par l'encodeur absolu A860-2000-T301 si la version incrémentale n'est pas disponible ?

Non — ces deux encodeurs ne sont pas interchangeables, malgré leur partage de la même classe de résolution de 1 000 000 ppr. Les désignations αiI (incrémental) et αiA (absolu) reflètent une différence fondamentale dans la manière dont l'encodeur communique la position à l'amplificateur d'asservissement et au contrôleur. Un pulsecoder absolu fournit en continu une adresse de position complète à l'amplificateur et conserve la position pendant les cycles d'alimentation. Un pulsecoder incrémental compte à partir d'une référence de réinitialisation et nécessite un ré-référencement après chaque cycle d'alimentation. Le firmware interne de l'amplificateur d'asservissement et les paramètres d'axe du contrôleur CNC sont configurés lors de la mise en place pour un retour incrémental ou absolu de chaque axe. L'installation d'un encodeur absolu sur un axe configuré pour un retour incrémental — ou vice versa — générera des alarmes d'amplificateur qui empêcheront le fonctionnement de l'axe, et dans certaines configurations, peut produire des données de position incorrectes sans alarme. Le type d'encodeur de remplacement doit correspondre à l'original.

Q3 : Le remplacement du pulsecoder nécessite-t-il des modifications de paramètres ou une réinitialisation du contrôleur après l'installation ?

Pour un remplacement direct d'un A860-2005-T301 défectueux par un A860-2005-T301 identique sur le même axe, aucune modification de paramètre n'est requise à condition que le remplacement soit du même type de pulsecoder et que l'installation mécanique soit correcte. Les paramètres de l'amplificateur d'asservissement et du contrôleur CNC qui régissent le type et la résolution de l'encodeur ont été définis lors de la mise en service initiale de la machine et restent stockés dans la mémoire non volatile du contrôleur. Étant donné que l'encodeur de remplacement est identique en spécifications à celui retiré, ces paramètres restent valides. Ce qui peut être requis après l'installation — en fonction du mode de référencement de la machine — est le rétablissement du point de référence de la machine (retour à zéro ou position de référence), car un encodeur incrémental ne conserve pas la position absolue lors du remplacement. Suivez la procédure du constructeur de la machine pour l'établissement de la position de référence après une maintenance impliquant le remplacement de l'encodeur.

Q4 : L'accouplement Oldham est mentionné dans la procédure de remplacement. L'accouplement doit-il toujours être remplacé en même temps que le pulsecoder ?

La documentation de service de FANUC recommande d'installer un nouvel accouplement Oldham avec le nouveau pulsecoder lors du remplacement de l'encodeur. L'accouplement Oldham est l'interface mécanique flexible entre l'arbre moteur et l'entrée du pulsecoder. Son but est de transmettre la rotation tout en accommodant de petites quantités de désalignement angulaire et axial qui, autrement, solliciteraient le roulement interne et l'ensemble optique du pulsecoder. Un accouplement qui a été en service pendant des années — en particulier dans une machine qui a connu une usure des roulements ou des vibrations — peut avoir développé une usure sur ses dents d'entraînement ou un durcissement du matériau de l'élément flexible. L'installation d'un nouvel encodeur sur un accouplement usé transfère ce désalignement induit par l'usure directement au nouveau pulsecoder, ce qui peut raccourcir sa durée de vie. Le remplacement de l'accouplement est une assurance à faible coût qui protège l'investissement dans l'encodeur.

Q5 : Cet encodeur est répertorié comme de type incrémental. Cela signifie-t-il que la machine doit effectuer un retour de référence à chaque mise sous tension ?

Oui, c'est le comportement opérationnel standard pour les machines utilisant des pulsecoders incrémentaux. Parce que l'encodeur de type αiI A860-2005-T301 compte la position à partir d'une référence de réinitialisation plutôt que de conserver une adresse de position absolue, le système d'asservissement ne connaît pas la position absolue de l'axe à la mise sous tension. Avant que le CNC puisse exécuter un programme d'usinage, chaque axe doit effectuer un retour de référence (également appelé retour à zéro ou retour à la position de référence selon la terminologie du constructeur de la machine) pour établir la référence de position. Ceci est intégré dans la séquence normale de mise sous tension de toute machine équipée d'un retour incrémental. Ce n'est pas une condition de défaut — c'est le mode de fonctionnement conçu. Les machines où l'élimination de la séquence de homing est opérationnellement importante sont généralement équipées du pulsecoder de type αiA (absolu) à la place, qui conserve la position pendant les cycles d'alimentation et permet un fonctionnement immédiat de l'axe après la mise sous tension sans retour de référence.
