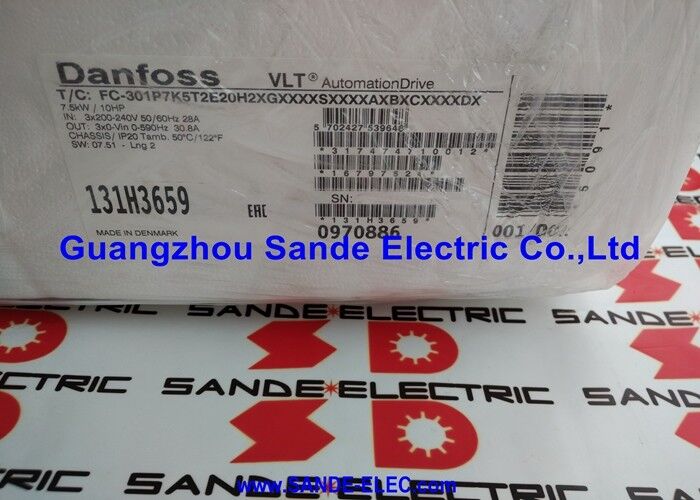

131H3659 | Variateur CVC Danfoss VLT FC301 — 7,5 kW / 10 HP / 200-240 V / 31 A / CT / Clavier LCP102 / Sans transistor DB

VLT FC 301 — Variateur dédié CVC de Danfoss

Le Danfoss VLT FC 301 (HVAC Drive) est conçu spécifiquement pour les applications de commande de moteur CVC (chauffage, ventilation et climatisation) : ventilateurs, pompes, compresseurs, tours de refroidissement et unités de traitement d'air. Contrairement aux variateurs à usage général qui adaptent les fonctions CVC en option, les priorités de conception du FC 301 sont construites dès le départ autour de l'application CVC.

Spécifications clés

FC 301 pour CVC — Fonctionnalités d'intégration du système

Le VLT FC 301 est conçu pour s'intégrer aux systèmes de gestion de bâtiment (BMS) et aux contrôleurs de systèmes CVC :

Communication GTB :Le FC 301 prend en charge plusieurs protocoles de bus de terrain via des modules en option, permettant une connexion directe à BACnet, PROFIBUS et à d'autres réseaux de communication BMS standard dans les installations CVC commerciales.

Contrôle en cascade :Plusieurs variateurs FC 301 peuvent être configurés dans des schémas de contrôle de pompe ou de ventilateur en cascade — mettant automatiquement les variateurs sous et hors tension en fonction de la demande du système sans API externe.

Mode veille :Le variateur passe automatiquement à un état de faible consommation lorsque la demande du système contrôlé tombe en dessous d'un seuil minimum, réduisant ainsi la consommation d'énergie pendant les périodes de faible charge.

Scénarios d'application

Entraînement du ventilateur CTA à 240V :Le ventilateur d'alimentation d'une unité de traitement d'air nécessite un variateur de vitesse de 7,5 kW sur une alimentation de 240 V CA. Le 131H3659 fournit une entrée 240 V adaptée, une valeur nominale CT pour le fonctionnement du ventilateur à couple constant et un LCP102 pour la mise en service et l'accès aux paramètres locaux.

Entraînement de la pompe du refroidisseur :Un système commercial d'eau glacée pompe à des caractéristiques de couple constantes nécessitant un contrôle de vitesse variable classé CT. Le CT 131H3659 à 7,5 kW sert cette application sans complexité de transistor DB.

FAQ

Q1 : Pourquoi le FC 301 est-il décrit comme un « variateur CVC » plutôt que comme un variateur à usage général ?

Le FC 301 intègre des fonctionnalités spécifiques au CVC au niveau du micrologiciel et du matériel : mode veille intégré, capacité de contrôle en cascade, fonctionnement en mode incendie (traite les défauts en cas d'urgence), démarrage instantané pour les ventilateurs en marche et jeux de paramètres préconfigurés pour les applications de pompes et de ventilateurs. Ces fonctions nécessitent des efforts d'ingénierie pour être mises en œuvre dans un variateur à usage général ; ils sont standard sur le FC 301. Le variateur est également optimisé pour le profil d'efficacité énergétique des charges de ventilateurs et de pompes.

Q2 : Qu'affiche l'écran du LCP102 pendant le fonctionnement normal du FC 301 ?

Pendant le fonctionnement normal, le LCP102 affiche les paramètres de surveillance configurés : généralement la fréquence de sortie, le courant du moteur, la puissance de sortie et le mode de fonctionnement du variateur. Les paramètres affichés sont configurables. En cas de panne, le LCP102 affiche le code d'alarme et la description de l'alarme en texte clair, le journal de l'historique des pannes et les données de fonctionnement au moment de la panne — des diagnostics nettement plus rapides que les affichages uniquement numériques.

Q3 : Les paramètres peuvent-ils être copiés entre plusieurs variateurs FC 301 à l'aide du LCP102 sur 131H3659 ?

Oui. Le LCP102 du FC 301 prend en charge le téléchargement des paramètres (du variateur vers la mémoire LCP102) et le téléchargement (de la mémoire LCP102 vers le variateur). Lors de la mise en service de plusieurs variateurs identiques, configurez complètement le premier, téléchargez le jeu de paramètres sur le LCP102, puis téléchargez-le sur chaque variateur suivant, ce qui permet de gagner du temps de mise en service dans les installations CVC à plusieurs variateurs.

Q4 : Quelles options de communication peuvent être ajoutées au 131H3659 pour l'intégration BMS ?

Le VLT FC 301 accepte les modules d'option de communication installés dans les emplacements d'option du variateur. Les options disponibles incluent : BACnet MS/TP (pour l'automatisation des bâtiments), PROFIBUS DP, DeviceNet, Modbus RTU et Modbus TCP. L'option spécifique requise dépend du protocole de communication du système de gestion technique du bâtiment. Le variateur de base (131H3659) n'inclut pas d'option de bus de terrain — le module approprié doit être ajouté séparément.

Q5 : Quelle capacité de surcharge le 131H3659 certifié CT offre-t-il ?

La valeur CT (Constant Torque) permet au FC 301 de fournir 110 % du courant nominal pendant 60 secondes et 160 % pendant 30 secondes dans un cycle de 10 minutes. Cette capacité de surcharge gère les demandes de courant de démarrage des applications et les surtensions de couple à court terme sans déclenchement – ​​suffisante pour les applications de ventilateurs et de pompes à couple constant pour lesquelles ce variateur est conçu. Pour les applications nécessitant une surcharge plus importante (150 % pendant 60 secondes), le variateur doit être spécifié à la puissance nominale immédiatement supérieure.
