Fanuc A06B-0078-B403 αis Série Servo moteur à courant alternatif compact pour axes de machines-outils CNC

FANUC · AC SERVO MOTOR · Série α

Vue d'ensemble du produit

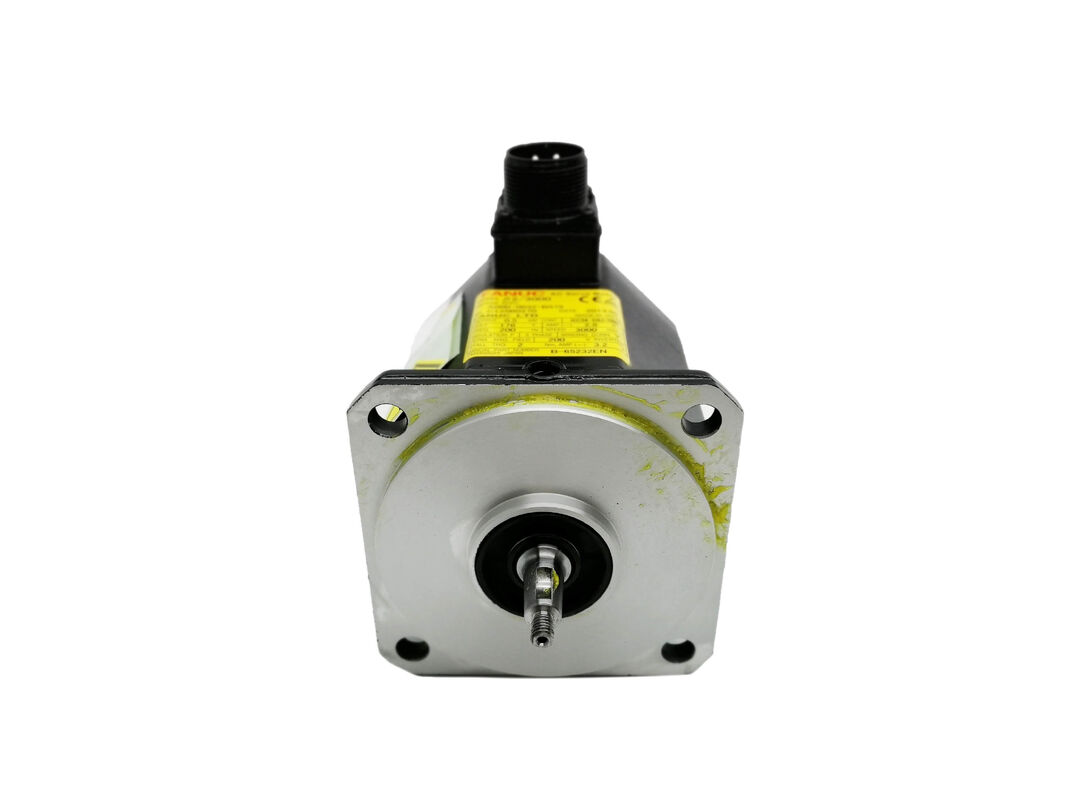

Le Fanuc A06B-0078-B403 est un servo-moteur à courant alternatif sans balai compact de la série αis de Fanuc la variante à petit cadre de la gamme plus large de servo-moteurs αi de Fanuc.Il est construit spécifiquement pour l'intégration avec les modules d'amplificateur servo de la série αi de Fanuc, fonctionnant dans le cadre d'un système d'entraînement et de moteur entièrement assorti dans des environnements de machine-outil CNC et d'automatisation d'usine.

Lorsque les moteurs standard de la série αi s'adressent à des applications sur les axes moyens et grands, la désignation αis reflète un ensemble optimisé pour les axes où l'espace physique est limité, la masse déplacée est plus faible,ou plusieurs essieux de servo partagent une empreinte de machine compacteLe moteur offre une précision de positionnement et une réponse de niveau Fanuc dans un cadre plus petit sans sortir de l'écosystème αi,la même gestion des paramètres par le contrôleur CNC.

Le suffixe B403 n'est pas un descripteur générique. Il spécifie la variante de codeur et la configuration de connecteur du moteur, qui détermine directement la compatibilité des câbles et l'appariement des amplificateurs.Obtenir le bon suffixe est aussi important que d'obtenir le bon numéro de modèle de base ?? en particulier lors de l'approvisionnement en unité de remplacement pour une machine existante.

Principales spécifications

À quoi sert la série αis

La désignation αis existe pour une raison: la gamme de servomoteurs de Fanuc est segmentée par classe d'inertie et taille de cadre,et la série αis cible les applications qui n'ont pas besoin de la tête de couple d'un cadre plus grand mais ont besoin de la même résolution de codeurIl existe plusieurs caractéristiques qui distinguent ce moteur:

Une empreinte compacte sans compromettre la qualité des retours.La série αis utilise la même architecture d'encodeur série que celle de la gamme αi.et la reconnaissance de l'amplificateur sans couture, indépendamment de la taille physique du moteurLa compacité ne vient pas au prix de l'intégrité des retours.

Convient à l'écosystème des amplificateurs αi.L'A06B-0078-B403 se connecte aux modules de servo-amplificateur de la série αi à l'intérieur des armoires Fanuc CNC.chargement automatique du bon modèle de moteur sans saisie manuelle des paramètresPour les constructeurs de machines et les ingénieurs de service, cela élimine une source commune d'erreur d'installation lors du remplacement ou de l'expansion du système.

Avantages du codeur série dans les environnements industriels.La transmission en série numérique est intrinsèquement plus résistante au bruit que les signaux résolveurs analogiques sur de longs câbles dans des environnements de machines-outils électriquement bruyants.L'encodeur αis prend également en charge les modes de position absolue ou incrémentielle selon la variante spécifique de l'encodeur.

Convient pour les machines à plusieurs axes avec des contraintes d'espace.Sur les machines où trois, quatre ou cinq servo-axes sont regroupés dans une structure compacte ̇ tables tournantes, changeurs d'outils, sous-spindles,les poubelles ­ le châssis αis plus petit permet aux ingénieurs de répondre aux exigences de couple et de vitesse sans redessiner l'enveloppe mécanique autour d'un corps moteur plus grand.

Applications typiques

L'A06B-0078-B403 apparaît le plus systématiquement dans les plates-formes CNC et d'automatisation où un petit et fiable servo-axe est nécessaire dans le cadre d'une plus grande machine à entraînement Fanuc:

• Positionnement du sous-fuseau et de la coque du tour CNC
• Axe d'entraînement automatique de changement d'outil
• Table tournante CNC et commande de tête d'indexation
• Axes auxiliaires de centre d'usinage compact
• Machines d'inclinaison à cinq axes et moteurs à axes tournants
• Appareils d'entraînement à bras robotiques Fanuc
• Moteurs d'axes de précision de meulage de petit format
• Placement du chargeur de trottoir et du transfert de pièces

Compatibilité avec le lecteur et le contrôleur

L'A06B-0078-B403 fonctionne dans les modules d'amplificateur servo de la série αi de Fanuc, qui sont logés dans des armoires CNC exécutant des familles de contrôleurs Fanuc, y compris les séries 0i, 16i, 18i, 21i, 30i, 31i et 32i.Le moteur et l'amplificateur communiquent via le FSSB de Fanuc (Fanuc Serial Servo Bus) ou une connexion directe d'encodeur série en fonction de l'architecture de l'armoire spécifique.

Parce que le moteur est automatiquement identifié par l'amplificateur à travers l'interface du codeur, le chargement des paramètres est en grande partie automatique dans les configurations standard.toute installation de remplacement doit être validée par rapport à la sauvegarde des paramètres de la machine afin de confirmer que les données de réglage spécifiques à l'axe sont conformes aux limites d'accélération, limites de couple, limites de déplacement du logiciel est correctement restauré après le remplacement du moteur.

Les ensembles de câbles pour l'A06B-0078-B403 sont définis par la spécification de connecteur B403. Le câble d'alimentation et le câble de codage doivent correspondre au style de connecteur et au protocole de codage de ce suffixe spécifique.Conserver les câbles d'origine d'un moteur défectueux si possible, ou des câbles de remplacement par Fanuc ou un distributeur agréé en utilisant le schéma de câblage original de la machine.

Une note sur l'approvisionnement de remplacement

L'A06B-0078-B403 est une unité couramment remplacée dans les machines CNC à commande numérique Fanuc en raison de l'échelle de la base installée fonctionnant sur les moteurs de la série αis dans la fabrication mondiale.

Le numéro complet de la pièce doit correspondre exactement.ou d'autres variantes du suffixe type de codeur et orientation du connecteur peuvent différer de manière à empêcher l'installation sans modification du câble ou de changement de paramètre.

Les unités neuves et les unités remaniées sont disponibles par le réseau de service autorisé de Fanuc et par des centres de reconstitution de servomoteurs tiers qualifiés.Les unités remaniées provenant de sources réputées sont une option viable pour des budgets de maintenance sensibles aux coûts, à condition que le constructeur remplace les roulements, inspecte le codeur et valide l'unité par rapport aux spécifications de performance de Fanuc avant expédition.

Questions fréquentes

Q1. Avec quels contrôleurs CNC Fanuc est compatible l'A06B-0078-B403?Il est compatible avec les systèmes Fanuc CNC utilisant des modules d'amplificateur à servo de la série αi, y compris les familles de contrôleurs de la série 0i, 16i, 18i, 21i, 30i, 31i et 32i.Confirmer la classification du module d'amplificateur spécifique et la configuration de la fente avant l'installation.

Q2. Quelle est la différence entre les séries de moteurs αi et αis?La désignation αis indique une variante compacte de la série αi. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

Q3. Le suffixe B403 est-il interchangeable avec d'autres variantes du suffixe B4xx?Le suffixe définit le type d'encodeur et la configuration du connecteur.incompatibilité du protocole du codeur, ou une charge incorrecte des paramètres du moteur par l'amplificateur.

Q4. L'A06B-0078-B403 nécessite-t-il une configuration manuelle des paramètres après l'installation?Dans la plupart des configurations standard, l'amplificateur de la série αi lit automatiquement les données d'identification du moteur à partir de l'encodeur en série à l'alimentation et charge les paramètres correspondants du modèle de moteur.Paramètres spécifiques à un axe: limites de déplacement, les limites de couple, les réglages d'accélération ¢ doivent être restaurés à partir du fichier de sauvegarde des paramètres de la machine après tout remplacement du moteur.

Q5. Les unités remanufacturées sont-elles une option fiable pour ce moteur?Oui, à condition que le remanufacturier remplace les roulements, inspecte et valide l'ensemble du codeur et teste les performances de l'unité selon les spécifications de Fanuc avant la livraison.Pour les machines de production critiques, demander la documentation du processus de reconstruction et des résultats des essais avant d'accepter une unité remaniée.
