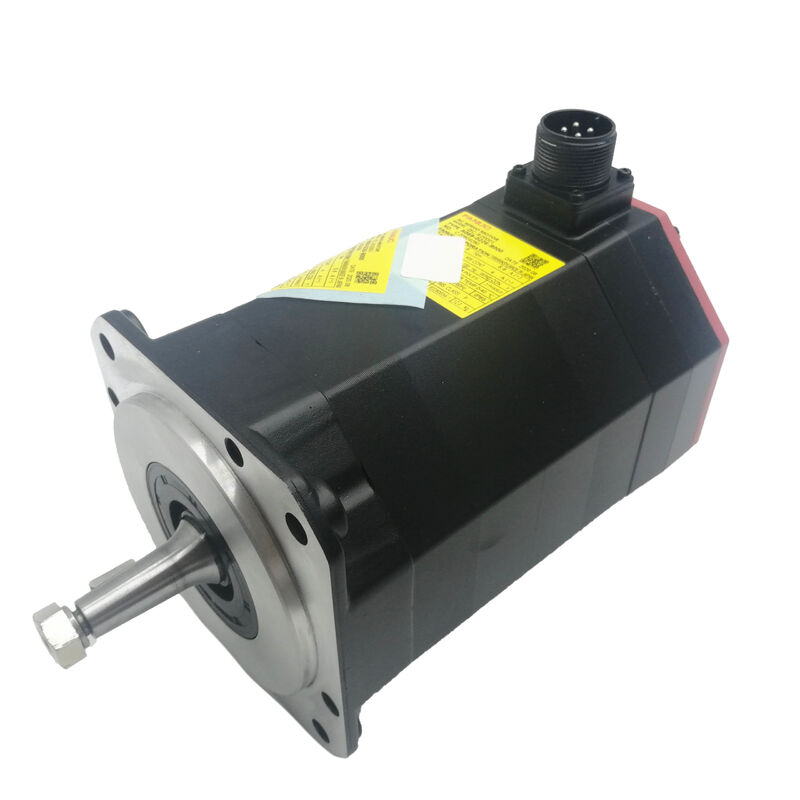

Moteur servo AC Fanuc A06B-0229-B300 — αiF 8/3000HV, arbre conique, frein 24V, absolu A1000

Présentation du produit

Numéro de pièce : A06B-0229-B300

Également recherché sous les noms suivants : A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Modèle de moteur : αiF 8/3000HV (Alpha iF 8/3000 Haute Tension)

Classification : Moteur servo brushless AC haute tension Fanuc Alpha iF — couple de blocage de 8 Nm, 3 000 tr/min, arbre conique avec clavette, frein à ressort 24V, codeur absolu Alpha i A1000, IP65, classe 400V

Spécifications techniques

La désignation HV — Ce qu'elle change et pourquoi c'est important

Tout dans le numéro de pièce A06B-0229-B300 a un équivalent dans la famille αiF standard 200V — le même châssis, le même couple de blocage, le même arbre conique et la même configuration de frein. La seule lettre qui change toute l'image est HV.

HV signifie Haute Tension — et dans le contexte Fanuc αiF, cela signifie que ce moteur et son amplificateur associé fonctionnent à partir d'une alimentation classe 400V plutôt que de la classe 200V utilisée par la série αiF standard. La tension d'entrée du moteur est 364V au lieu de la plage de ~149–200V des variantes standard. L'amplificateur puise dans une alimentation triphasée 400V, la réduit en interne à la tension de fonctionnement du moteur et pilote le bobinage du moteur via la même architecture de commande servo que la plateforme 200V.

La raison pratique pour laquelle les systèmes de classe 400V existent dans les conceptions de machines-outils CNC est l'infrastructure. Une partie importante des installations industrielles mondiales — en particulier en Europe et dans une grande partie de l'Asie — distribue une alimentation triphasée 400V aux circuits des machines-outils en standard. Faire fonctionner un système servo de classe 200V dans une usine 400V nécessite un transformateur abaisseur pour l'alimentation servo, ce qui ajoute des coûts, de l'espace dans le panneau et un point de défaillance potentiel. La plateforme moteur-amplificateur HV élimine ce transformateur en acceptant directement une alimentation 400V.

Pour l'utilisateur final remplaçant un A06B-0229-B300 défectueux, la désignation HV crée une contrainte non négociable : le remplacement doit également être une variante HV. Un moteur αiF 8/3000 standard 200V — malgré des couples et des vitesses identiques — ne peut pas être substitué dans un système d'amplificateur HV. La tension du bobinage du moteur, la tension de sortie de l'amplificateur et la configuration des paramètres du système sont toutes adaptées à la plateforme HV. Ce n'est pas un risque de substitution mineur ; c'est une incompatibilité de configuration qui entraînera une faute système immédiate ou des dommages au moteur.

8 Nm, arbre conique, frein : trois décisions intégrées dans un seul numéro de pièce

Les trois caractéristiques mécaniques et de performance définissant l'A06B-0229-B300 — couple de blocage, type d'arbre et frein — reflètent chacune un choix de conception spécifique du constructeur de la machine qui a spécifié ce moteur. Les trois doivent être reproduits dans tout remplacement à l'identique.

Huit Newton-mètres de couple de blocage placent ce moteur au milieu productif de la gamme αiF HV. Sur une vis à billes de pas de 10 mm avec une efficacité de 90 %, 8 Nm produisent environ 4,5 kN de poussée axiale continue — la plage de charge d'un axe de table de centre d'usinage CNC de taille moyenne, d'un entraînement de chariot de tour sur un centre de tournage moyen, ou d'un axe linéaire secondaire sur une machine multi-axes plus grande. La puissance continue de 1,6 kW fournit les performances de coupe soutenues dont ces axes ont besoin sur de longs cycles d'usinage sans dépasser la puissance thermique du moteur.

Arbre conique avec clavette est l'interface de couplage préférée de l'industrie des machines-outils pour une bonne raison. La géométrie conique auto-centre le moyeu de couplage lors de l'installation — le moyeu est tiré sur l'arbre conique et le contact conique aligne automatiquement le moyeu sur l'axe de l'arbre moteur sans réglage manuel. La clavette transmet le couple par engagement mécanique positif. La combinaison signifie une géométrie de couplage répétable à chaque événement de service : retirez le moyeu avec un extracteur, installez le nouveau moteur, réinstallez le moyeu, et l'axe revient à sa relation géométrique de pré-service avec le mécanisme d'entraînement.

Frein à ressort 24V est sur ce moteur parce que la machine qu'il dessert en a besoin — probablement un axe vertical ou une alimentation inclinée où la charge gravitationnelle doit être maintenue mécaniquement à l'arrêt du servo. Le frein s'engage par force de ressort lorsque la bobine 24V est désactivée, ce qui signifie qu'une perte de puissance de quelque nature que ce soit — arrêt planifié, arrêt d'urgence, défaut d'amplificateur, déclenchement du secteur — entraîne une tenue mécanique immédiate et automatique de l'arbre. Aucun verrouillage servo, aucun signal de commande, aucune logique requise. L'arbre est maintenu.

Le frein 24V : à ressort, sécurisé, non optionnel sur les axes verticaux

Le frein à ressort sur l'A06B-0229-B300 mérite d'être compris en termes d'ingénierie, pas seulement comme une case à cocher sur une fiche technique. Le principe de sécurité — ressort activé, alimentation coupée — est fondamental pour l'architecture de sécurité des machines, et chaque décision de maintenance impliquant ce moteur doit le respecter.

Dans des conditions de fonctionnement normales, la bobine de frein CC 24V est alimentée, comprimant le ressort et libérant le disque de frein. L'arbre tourne librement sous contrôle servo. À l'arrêt du servo — qu'il s'agisse d'une séquence d'arrêt normale, d'une commande d'arrêt d'urgence, ou d'un défaut imprévu — la bobine de frein est désactivée dans le cadre de la séquence d'arrêt, le ressort engage le disque et l'arbre est mécaniquement bloqué. Le CNC n'a pas besoin d'émettre une commande de frein ; le frein s'engage automatiquement en conséquence de la coupure de courant.

Pour un axe Z vertical sur un centre d'usinage, cela signifie que l'ensemble de la tête de broche — potentiellement portant une lourde broche motorisée, un porte-outil et toute masse de fixation de pièce — est maintenu mécaniquement en place chaque fois que la machine est mise hors tension, quelle que soit la raison de l'arrêt. Pour une table rotative inclinée ou un axe d'inclinaison, le même principe s'applique. Le verrouillage servo seul ne peut pas fournir cette garantie ; il nécessite un amplificateur actif et une boucle de rétroaction fonctionnelle.

Lorsque ce moteur est remplacé, le câblage du frein et la logique de verrouillage doivent être reconnectés correctement avant que la machine ne soit remise en production. Spécifiquement : vérifier que le frein se libère correctement lorsque l'alimentation est appliquée, confirmer que le frein s'engage correctement lorsque l'alimentation est retirée, et tester la réponse de l'axe à un événement d'arrêt d'urgence avant d'exécuter un programme de production. Ces étapes de vérification prennent quelques minutes et évitent les modes de défaillance qu'elles créent en les omettant.

Encodeur absolu A1000 : position conservée à chaque cycle d'alimentation

Le codeur absolu série Alpha i A1000 sur l'A06B-0229-B300 délivre 1 000 000 d'impulsions par tour avec une position absolue multi-tours conservée hors tension par la batterie de secours de l'amplificateur servo Fanuc αi HV.

L'avantage opérationnel est direct : chaque mise sous tension ramène l'axe à une coordonnée connue sans aucun mouvement de référencement. Sur un centre d'usinage de taille moyenne avec plusieurs axes αiF HV, cela signifie que la machine est prête à fonctionner immédiatement après la mise sous tension — pas de déplacement de référencement supervisé, pas d'attente que chaque axe atteigne son marqueur de référence, pas de délai de production au début de chaque quart de travail. Pour les machines qui subissent des cycles d'alimentation fréquents ou qui doivent récupérer rapidement des alarmes, le temps cumulé économisé par le fonctionnement de l'encodeur absolu est un chiffre de productivité réel.

La position absolue est conservée par une batterie dans l'amplificateur servo, pas dans le moteur. Remplacez cette batterie lorsque le CNC Fanuc émet une alarme de batterie faible. Une batterie épuisée réinitialise le compteur multi-tours, nécessitant un re-référencement unique de l'axe pour restaurer la coordonnée de la machine — une récupération gérable, mais entièrement évitable avec une maintenance opportune de la batterie.

À 1 000 000 de comptes par tour, la résolution de la boucle de position est à l'échelle nanométrique sur les pas de vis à billes standard. Cette résolution est ce qui donne au CNC la qualité de rétroaction dont il a besoin pour maintenir des tolérances dimensionnelles serrées sur les opérations d'usinage exigeantes tout en compensant en temps réel la dérive thermique, la charge de l'axe et l'erreur de suivi servo.

Série A06B-0229 : référence de configuration complète

Toutes les variantes de la série A06B-0229 partagent le corps du moteur αiF 8/3000HV — couple de blocage de 8 Nm, 3 000 tr/min, 364V, encodeur absolu A1000. Le type d'arbre et la configuration du frein sont les facteurs de différenciation.

Le B300 est la base standard IP65 de cette série, conique avec clavette et freinée — la configuration spécifiée sur les axes nécessitant à la fois la répétabilité géométrique du couplage conique et la sécurité mécanique du maintien à ressort. Confirmez le suffixe exact du moteur défectueux avant de commander ; la configuration de l'arbre et du frein sont des éléments critiques pour le couplage et la sécurité qui ne peuvent pas être substitués entre les variantes sans conséquences.

Compatibilité amplificateur et CNC

L'A06B-0229-B300 nécessite un amplificateur servo série αi HV Fanuc (αiSV HV) — la variante haute tension du module αiSV, conçue pour accepter une alimentation triphasée 400V et piloter le bobinage moteur HV. Il s'agit spécifiquement de l'amplificateur HV, pas du αiSV standard 200V. Les deux variantes d'amplificateur ne sont pas interchangeables, et l'installation d'un moteur HV sur un amplificateur αiSV standard 200V n'est pas possible sans une reconfiguration complète du système d'entraînement.

Les plateformes CNC compatibles incluent Fanuc séries 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B et 32i. Le CNC communique avec l'amplificateur αiSV HV via le même lien fibre optique FSSB (Fanuc Serial Servo Bus) utilisé sur toute la série αi — la variante HV est transparente pour le CNC au niveau de la communication.

Après avoir installé un moteur de remplacement, vérifiez que les paramètres d'axe du CNC pour le type de moteur, la vitesse maximale et la limite de courant correspondent aux spécifications du moteur αiF 8/3000HV HV. Les décalages de paramètres sur un système HV produisent les mêmes symptômes que sur les systèmes de tension standard — servo instable, défauts de surintensité ou alarmes thermiques — mais les conséquences de l'exécution d'une limite de courant excessive avec un moteur HV sont plus graves car la tension du bus est plus élevée.

Applications typiques

Entraînements d'axes d'avance primaires sur les centres d'usinage CNC classe 400V. Axes X, Y et Z de table, de chariot et de montant sur les centres d'usinage verticaux et horizontaux contrôlés par Fanuc αi HV dans des environnements d'infrastructure 400V, où le système moteur-amplificateur HV élimine le besoin de transformateur abaisseur.

Entraînements de chariot et de coulisseau de centre de tournage CNC. Entraînements de chariot d'axe Z et de coulisseau d'axe X sur les centres de tournage de format moyen fonctionnant à partir d'une alimentation 400V, où le couple de blocage de 8 Nm gère les forces de coupe et la masse de l'axe d'une gamme de pièces de centres de tournage de taille moyenne.

Entraînements d'axes verticaux nécessitant un frein. Avances d'axe Z et de montant sur les centres d'usinage où la masse de la tête de broche nécessite un maintien mécanique à l'arrêt du servo, et le frein à ressort 24V sur le B300 assure cette fonction de maintien comme mécanisme mécanique de sécurité.

Centres d'usinage multi-axes dans les installations européennes et asiatiques 400V. Tout système de machine-outillage contrôlé par Fanuc αi HV fonctionnant à partir d'une alimentation triphasée 400V dans des installations de fabrication où l'infrastructure 400V est standard et où le système servo HV a été spécifié pour éviter les coûts de transformateur abaisseur.

FAQ

Q1 : Pourquoi le modèle de moteur HV n'est-il pas interchangeable avec le αiF 8/3000 standard — ils ont la même puissance de couple ?

Le couple de blocage est le même, mais les systèmes électriques sont complètement différents. Le moteur HV est bobiné pour une entrée de 364V provenant d'un amplificateur αiSV HV classe 400V. Les moteurs αiF 8/3000 standard sont bobinés pour ~149–200V à partir d'un amplificateur αiSV classe 200V. Connecter un moteur HV à un amplificateur 200V produit un couple insuffisant car la tension est incorrecte pour le bobinage. Connecter un moteur standard à un amplificateur HV risque une défaillance immédiate de l'isolation du bobinage. L'amplificateur, le moteur et la classe de tension d'alimentation doivent tous correspondre. Ne jamais substituer entre les variantes HV et standard.

Q2 : Le frein du B300 peut-il être libéré en permanence ou contourné pour simplifier le câblage ?

Non — pas en toute sécurité, et pas sur un axe vertical ou incliné. Le frein 24V est un mécanisme de sécurité, pas une fonctionnalité de commodité. Sur tout axe où la charge gravitationnelle agit dans la direction de rotation de l'arbre, le frein est la seule chose qui maintient l'axe à l'arrêt du servo. Le contourner ou le libérer en permanence signifie que l'axe descendra sous l'effet de la gravité chaque fois que le servo est inactif — arrêt d'urgence, défaut d'amplificateur, mise hors tension. Sur une machine où le frein faisait partie de la conception de sécurité d'origine, supprimer sa fonction modifie l'architecture de sécurité de la machine d'une manière qui nécessite une évaluation formelle des risques, pas un raccourci de câblage.

Q3 : L'encodeur A1000 nécessite-t-il un cycle de référencement à chaque mise sous tension du CNC ?

Non. Le Alpha i A1000 est un encodeur absolu série qui conserve la position de l'arbre multi-tours hors tension grâce à la batterie de secours de l'amplificateur αiSV HV. Lorsque le CNC s'allume, la coordonnée de l'axe est immédiatement disponible — aucun déplacement de retour de référence n'est requis dans des conditions de fonctionnement normales. La seule exception : si la batterie de secours s'épuise complètement, le compteur multi-tours est réinitialisé et un re-référencement unique est nécessaire. Remplacez la batterie lorsque le CNC émet une alarme de batterie pour éviter cela.

Q4 : Quel module amplificateur αiSV HV est nécessaire pour l'A06B-0229-B300 ?

Le moteur nécessite un amplificateur servo série αi HV Fanuc (αiSV HV) — spécifiquement le module évalué pour la classe de courant du moteur αiF 8/3000HV. La désignation exacte du module αiSV HV doit être confirmée à partir de la documentation électrique de la machine ou de la spécification originale de l'armoire d'entraînement, car plusieurs classes de courant existent dans la gamme des amplificateurs HV. L'αiSV HV accepte directement une alimentation triphasée 400V. Les amplificateurs αiSV standard conçus pour une alimentation 200V ne sont pas compatibles avec ce moteur.

Q5 : Le B300 utilise un arbre conique — quelle est la procédure correcte pour retirer le moyeu de couplage lors du remplacement du moteur ?

Le moyeu de couplage à arbre conique doit être retiré avec un extracteur de pignon approprié — spécifiquement un extracteur qui applique une force d'extraction contre la face du moyeu tout en réagissant contre l'extrémité de l'arbre. N'utilisez jamais de cales, de ciseaux ou de chocs contre le corps du moyeu pour le dégager du cône ; ces méthodes endommagent l'alésage du moyeu ou la géométrie du cône de l'arbre, compromettant l'engagement futur du couplage. Desserrez la vis de tirage de l'extrémité de l'arbre pour la dégager, engagez les griffes de l'extracteur derrière la face du moyeu et appliquez une force d'extraction constante. Une fois dégagé, inspectez les surfaces du cône et de l'alésage pour détecter toute usure ou dommage mécanique avant de remonter. Installez le moyeu sur l'arbre du nouveau moteur avec la clavette engagée, tirez-le à la position axiale correcte à l'aide de la vis de tirage serrée au couple spécifié par le fabricant du couplage, et vérifiez que le moyeu est correctement en place avant de reconnecter la chaîne cinématique.
