Unité Servo Moteur CA FANUC A06B-6044-H008 — Variateur Analogique pour le Contrôle de Moteur d'Arbre CNC

Le Moteur Derrière une Performance Fiable de l'Arbre

Il y a une raison pour laquelle cette unité continue d'apparaître dans les ateliers qui refusent de mettre au rebut leurs anciennes machines contrôlées par FANUC — elle fonctionne, et ce, depuis des décennies. Le FANUC A06B-6044-H008 est une unité servo moteur CA construite autour d'une architecture à interface analogique, conçue pour s'associer au Moteur d'Arbre CA FANUC Modèle 6 et couramment trouvé sur les machines exécutant les anciens contrôles FANUC SYSTEM 10/11.

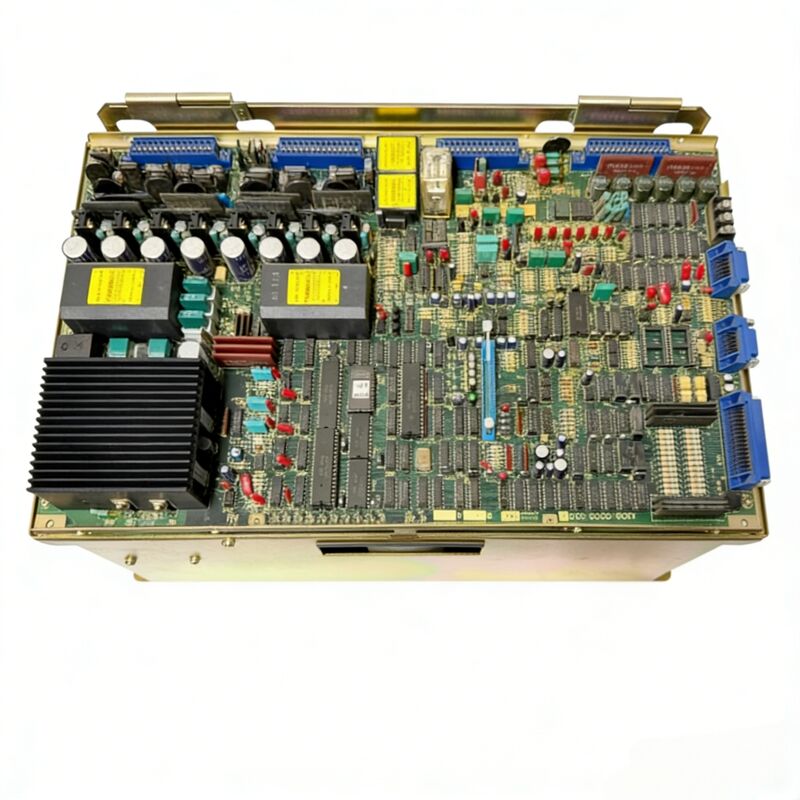

Ce n'est pas un composant électronique délicat. Le variateur est logé dans un boîtier métallique anodisé robuste, avec la carte PCB de contrôle du moteur d'arbre solidement fixée sur le dessus de l'unité — une disposition pratique et facile à entretenir qui rendait les réparations sur site beaucoup plus simples que les conceptions tout-en-un ultérieures. Il a été fabriqué au Japon, dans l'usine FANUC près du Mont Fuji, et la qualité de fabrication reflète cette origine.

Si votre machine est tombée en panne et que ce variateur en est la cause, vous avez affaire à une unité bien comprise, bien documentée, que la communauté de réparation CNC répare depuis des années.

Spécifications Techniques

Ce qui Rend Cette Unité Distincte

Le A06B-6044-H008 appartient à une époque où les variateurs d'arbre de FANUC communiquaient via un signal analogique plutôt que les protocoles de bus série utilisés dans les générations d'amplificateurs ultérieures. Cela signifie que le CNC envoie les commandes de vitesse sous forme de tension analogique, et le variateur répond en conséquence — un chemin de signal plus simple avec moins de couches de surcharge numérique, mais qui nécessite une attention particulière au routage des câbles et au blindage pour maintenir une intégrité de signal propre.

Le type de moteur d'arbre est sélectionné via une puce ROM sur la carte PCB. Dans le cas du H008, la ROM intégrée est la J11, qui définit la relation entre le variateur et le moteur et régit la manière dont l'unité interprète le retour d'information et exécute le contrôle de vitesse. Échanger la carte supérieure sans vérifier la compatibilité de la ROM est l'une des erreurs les plus courantes lors des remplacements sur site — cela vaut la peine de vérifier avant de mettre sous tension.

La A20B-0009-0531 carte moteur d'arbre se branche sur le dessus du châssis principal du variateur. Elle peut être remplacée indépendamment de la section d'alimentation, ce qui est un réel avantage lorsque le défaut est isolé à la carte de contrôle plutôt qu'aux modules de transistors ou aux composants d'alimentation en dessous.

Codes d'Alarme Courants et Leur Signification

Les techniciens sur site traitant de cette unité rencontreront probablement une poignée de codes d'alarme récurrents. Voici une référence rapide pour les plus courants :

• AL-01 (Surchauffe Moteur) — Vérifiez le ventilateur de refroidissement du moteur, inspectez les conditions de surcharge et nettoyez tout passage d'air obstrué.
• AL-05 (Fusible d'Alimentation de Contrôle Grillé) — Indique le fusible AF2 ou AF3 ; causé par un PCB défectueux ou une tension d'alimentation anormale.
• AL-08 (Tension d'Entrée Élevée) — Souvent causé par un réglage incorrect du sélecteur de tension. Vérifiez la configuration 200V vs 230V.
• AL-09 (Surchauffe Dissipateur Thermique) — Défaillance du ventilateur de refroidissement ou poussière accumulée sur les ailettes du dissipateur thermique. Nettoyez et remplacez si nécessaire.
• AL-11 (Survoltage de la Ligne CC) — Peut indiquer une impédance de ligne élevée ou un module de transistor ou un PCB défaillant.

Comprendre ces alarmes avant d'appeler un centre de réparation peut faire gagner un temps de diagnostic et des allers-retours considérables.

Considérations sur l'Approvisionnement et la Réparation

Les stocks neufs anciens du A06B-6044-H008 sont rares — ce n'est pas une unité que FANUC fabrique encore. La plupart des unités disponibles sur le marché aujourd'hui sont reconditionnées ou excédentaires, et la qualité varie considérablement en fonction de qui les a testées et de ce qu'ils ont vérifié. Une évaluation approfondie sur banc à l'aide d'un banc d'essai FANUC apparié et de tests de retour en boucle fermée est le moyen le plus fiable de confirmer qu'une unité est véritablement fonctionnelle avant qu'elle ne soit remise en service sur une machine de production.

La réparation est une voie viable. La construction modulaire signifie que les ateliers expérimentés peuvent résoudre les défaillances de la section d'alimentation, la dégradation des condensateurs et les défauts de PCB avec le remplacement de composants individuels plutôt qu'un remplacement complet de l'unité. Pour les machines où ce variateur est le goulot d'étranglement pour reprendre la production, des options de réparation le jour même ou le lendemain existent par le biais de fournisseurs de services FANUC spécialisés.

Questions Fréquemment Posées

Q1 : Quel moteur d'arbre le A06B-6044-H008 est-il conçu pour entraîner ?

R : Cette unité est appariée au Moteur d'Arbre CA FANUC Modèle 6. L'appariement est déterminé par la puce ROM J11 sur la carte moteur d'arbre A20B-0009-0531. L'utilisation d'un modèle de moteur différent sans changer la ROM et reconfigurer le variateur entraînera un fonctionnement incorrect ou des défauts d'alarme.

Q2 : Ce variateur peut-il être utilisé avec des contrôles CNC FANUC plus récents au-delà du SYSTEM 10/11 ?

R : Il est conçu pour les contrôles FANUC SYSTEM 10/11 et communique via une interface analogique. L'intégration avec les contrôleurs FANUC basés sur bus numériques ultérieurs (tels que les séries 16/18/21) n'est généralement pas simple et généralement déconseillée sans matériel d'interface ou conversion supplémentaire.

Q3 : Quel est le mode de défaillance le plus courant de cette unité ?

R : La dégradation des condensateurs dans la section d'alimentation est la défaillance la plus fréquente liée à l'âge, suivie par la défaillance du ventilateur de refroidissement entraînant des alarmes de surchauffe du dissipateur thermique (AL-09). Les défauts de PCB sur la carte moteur d'arbre sont également courants et sont généralement plus rentables à résoudre que les défaillances des modules de puissance.

Q4 : La carte moteur d'arbre (A20B-0009-0531) est-elle interchangeable avec les cartes d'autres variateurs de la série A06B-6044-H ?

R : Pas directement. Chaque carte moteur d'arbre de la série H porte une ROM spécifique qui définit le modèle de moteur compatible. Le H007, par exemple, utilise le A20B-0009-0530 avec la ROM J10. L'échange de cartes entre les variantes à suffixe H sans vérifier la compatibilité de la ROM entraînera un fonctionnement inadéquat.

Q5 : Comment puis-je savoir si une unité d'occasion a été correctement testée avant l'achat ?

R : Demandez au vendeur si l'unité a été testée en conditions de boucle fermée sur un banc d'essai FANUC sous tension — pas seulement mise sous tension et vérifiée pour des dommages évidents. Un test de banc légitime devrait confirmer la régulation de vitesse, la sortie de courant et le fonctionnement sans alarme sur toute la plage de tr/min de fonctionnement. Les unités décrites uniquement comme "sous tension" ou "inspectées visuellement" comportent un risque considérablement plus élevé.
