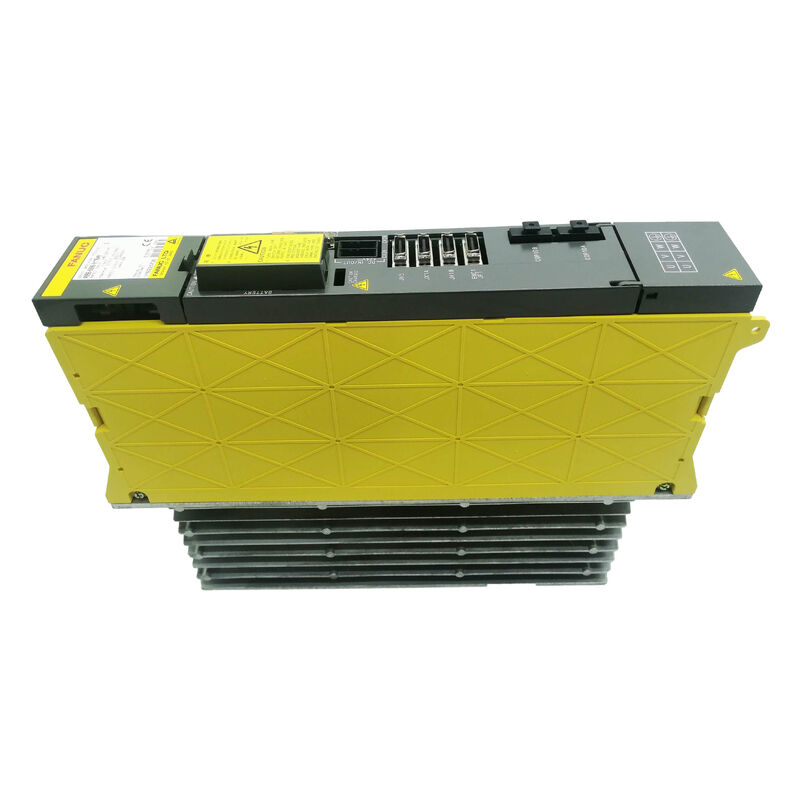

Module d'alimentation double axe FANUC A06B-6077-H002 de la série Alpha pour systèmes CNC

Le variateur qui maintient deux axes en fonctionnement

Dans tout système CNC FANUC de la série Alpha, le module d'alimentation est le composant dont tout le reste dépend. Il ne déplace pas la machine directement, mais sans lui, rien ne bouge. Le FANUC A06B-6077-H002 est le module d'alimentation de la série Alpha — l'unité qui conditionne l'alimentation CA entrante, alimente les modules d'amplification d'axe et de broche sur le bus CC, et gère la réponse en cas de panne de courant afin que la machine puisse se retirer en toute sécurité plutôt que de s'écraser lorsque les lumières vacillent.

Ceci est un module capable de double axe, conçu pour fonctionner aux côtés des amplificateurs d'axe et de broche FANUC de la série Alpha dans des configurations de machines compactes. Il gère deux axes contrôlés et est adapté à la gamme inférieure des moteurs Alpha — généralement associé à des modules de broche et d'axe Alpha plus petits dans les tours, les centres d'usinage et autres machines-outils CNC où les modules PSM-11 ou plus grands seraient surdimensionnés pour l'application.

La tension nominale du bus CC est dans la plage de 283 à 325 V, dérivée d'une alimentation entrante de 200 à 230 V CA, 50/60 Hz. Comme tous les PSM FANUC Alpha, le A06B-6077-H002 gère également la fonction de récupération d'énergie cinétique — lors d'une interruption de courant, l'inertie de rotation du moteur de broche est reconvertie en énergie électrique pour alimenter la commande CNC et le système d'asservissement suffisamment longtemps pour un arrêt contrôlé ou un retrait d'outil. Pour les interruptions inférieures à 100 ms, le comportement peut être personnalisé au niveau des paramètres pour répondre aux exigences de sécurité de la machine.

Spécifications techniques

Ce que fait réellement ce module dans le système

Le A06B-6077-H002 se trouve à l'avant du système d'entraînement FANUC Alpha — il prend le courant CA triphasé brut du panneau, le redresse à la tension du bus CC qui alimente les modules d'amplification d'axe et de broche, et gère l'énergie de régénération lors de la décélération du moteur. Lorsqu'un axe d'asservissement freine brusquement, l'énergie doit aller quelque part ; le PSM gère ce flux, protégeant le système contre les surtensions sur le bus CC.

La fonction de réponse en cas de panne de courant est l'une des caractéristiques les moins discutées mais pratiquement importantes. Lorsque l'alimentation secteur chute, la commande CNC a besoin de suffisamment de temps pour exécuter un arrêt ordonné — retirer l'outil, désactiver les commandes de mouvement et écrire l'état de la machine dans la mémoire non volatile. Le A06B-6077-H002 utilise l'inertie de rotation de la broche en marche comme source d'énergie temporaire pendant cette fenêtre. C'est une solution élégante à un problème réel, et c'est la raison pour laquelle les machines FANUC ont tendance à s'arrêter en douceur plutôt que de laisser les outils enfouis dans la pièce après un événement d'alimentation.

Le module est conçu pour les configurations de systèmes Alpha plus petites — s'associant à des amplificateurs d'axe et de broche Alpha compacts pour les machines où l'espace et les exigences de puissance ne nécessitent pas les variantes PSM-26, PSM-30 ou PSM-37 plus grandes. Il est important de bien dimensionner le PSM pour les amplificateurs connectés : trop petit et le module ne peut pas fournir suffisamment de courant de bus CC sous la demande de pointe ; trop grand et vous payez pour une capacité que le système n'utilisera jamais.

Environnement d'exploitation et installation

La plage de température de fonctionnement de 0 à 55 °C couvre les environnements standard des armoires de commande industrielles dans la plupart des climats. À l'extrémité supérieure, le refroidissement de l'armoire mérite d'être considéré — les modules FANUC Alpha chauffent sous charge, et un fonctionnement prolongé près de la limite thermique raccourcit la durée de vie des composants. La classification d'humidité de 20 à 95 % HR sans condensation est standard pour l'électronique industrielle ; la qualification sans condensation signifie que le module ne doit pas être mis sous tension après avoir été déplacé d'un environnement de stockage froid vers un espace chaud et humide sans un temps de préchauffage adéquat.

À 8,5 kg, le module a la densité de construction typique de l'électronique de puissance FANUC — c'est une unité solide avec une masse de transformateur significative à l'intérieur. Le matériel de montage et la compatibilité avec le rail DIN suivent les conventions standard de disposition des panneaux FANUC Alpha, les modules d'amplification se connectant via la barre omnibus CC sur le côté droit du PSM.

Réparation vs Remplacement — Quel est le marché

Le A06B-6077-H002 a été discontinué par FANUC, ce qui signifie que les nouvelles unités ne sont plus disponibles via le canal d'usine. Le marché pour ce module fonctionne sur trois pistes : unités d'échange reconditionnées, stock d'occasion testé, et réparation des unités défaillantes.

L'échange reconditionné est souvent le chemin le plus rapide — une unité testée est expédiée immédiatement, votre module défaillant est retourné comme pièce de base. La réparation est le bon choix lorsque vous souhaitez que votre unité spécifique soit retournée avec un historique connu, en particulier si la machine a des paramètres personnalisés liés à la configuration du variateur. Le stock d'occasion testé se situe entre les deux — utile lorsque le prix est important et qu'une garantie du fournisseur remplace le support d'usine.

Quelle que soit la voie que vous choisissez, confirmez que le module a été testé sous charge sur un système FANUC réel, pas seulement alimenté sur banc. Un PSM qui s'initialise correctement mais ne peut pas maintenir le bus CC sous le mouvement de l'axe d'asservissement n'est pas un module fonctionnel — et cette distinction n'apparaît que lors des tests sous charge.

Questions fréquemment posées

Q1 : Qu'est-ce que le A06B-6077-H002 et quel rôle joue-t-il dans un système FANUC Alpha ?

R : C'est le module d'alimentation (PSM) pour le système d'entraînement FANUC série Alpha — il convertit le courant CA 3 phases entrant en la tension du bus CC qui alimente les modules d'amplification d'axe et de broche. Il gère également l'énergie de régénération du freinage moteur et fournit une alimentation de secours en cas de panne de courant via la récupération d'énergie cinétique de la broche.

Q2 : Quels modules d'axe et de broche FANUC Alpha sont compatibles avec le A06B-6077-H002 ?

R : Ce PSM est conçu pour les configurations d'amplificateurs Alpha plus petites — généralement associé à des modules d'axe Alpha (SVM) compacts et à des modules de broche Alpha plus petits (SPM). Les combinaisons spécifiques d'amplificateurs dépendent de la sélection du moteur de la machine et du nombre d'axes. Vérifiez toujours le schéma électrique de votre machine avant de substituer ou de coupler des modules d'amplification.

Q3 : Le A06B-6077-H002 est-il toujours disponible neuf chez FANUC ?

R : Non. Ce module a été discontinué par FANUC et n'est plus disponible via le canal d'usine. L'offre disponible se compose d'unités d'échange reconditionnées, de stock d'occasion testé et de services de réparation pour les modules défaillants par des fournisseurs spécialisés de pièces CNC et des partenaires de service FANUC.

Q4 : Qu'est-ce qui cause généralement une défaillance du A06B-6077-H002 ?

R : Les modes de défaillance les plus courants sont la dégradation des condensateurs dans la section du filtre du bus CC (se manifestant par une surtension du bus CC ou une instabilité sous charge), la défaillance du module IGBT ou du redresseur due à des événements de surtension, et des défauts de la carte de contrôle causés par la contamination ou le vieillissement des composants. De nombreuses défaillances remontent à une mauvaise qualité de l'alimentation entrante — pointes de tension, déséquilibre de phase ou fonctionnement prolongé à la limite thermique sans refroidissement adéquat de l'armoire.

Q5 : Ce module peut-il être utilisé avec les amplificateurs FANUC αi (Alpha i) series, ou seulement avec la série Alpha d'origine ?

R : Le A06B-6077-H002 fait partie du système d'entraînement de la série Alpha d'origine, pas de la série αi (Alpha i) ultérieure. Les deux générations utilisent des architectures de bus CC et des interfaces de connecteur différentes et ne sont pas directement interchangeables. Pour les systèmes αi, les modules d'alimentation correspondants proviennent des séries A06B-6110 ou A06B-6120.
