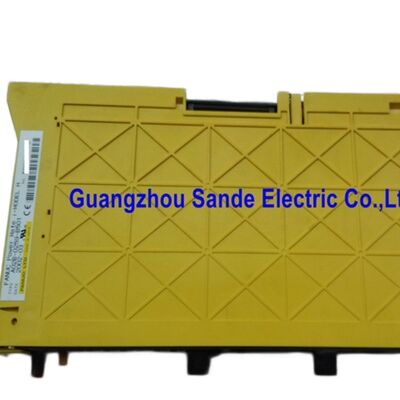

A06B-6093-H114 Unité d'amplificateur d'asservissement Fanuc A06B6093H114 A06B-6093-H114

Fanuc A06B-6093-H114 | Amplificateur d'asservissement série Beta SVU1-80 — Monotension, sortie 15A, entrée 220–240V AC, dissipateur thermique externe de 45 mm, fibre optique FSSB, auto-alimenté

Présentation

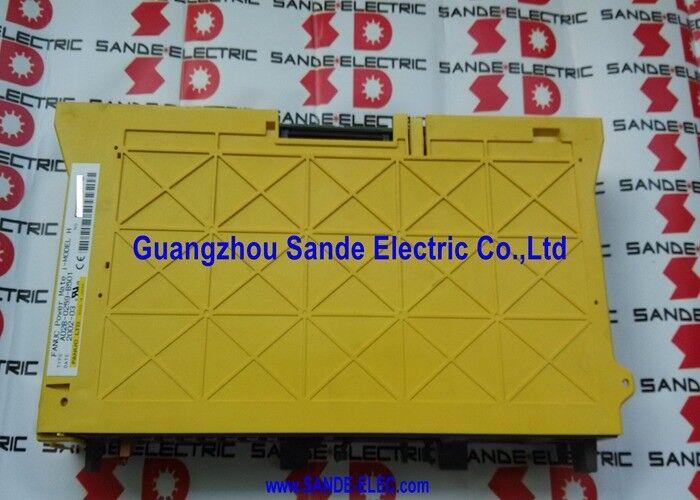

Le Fanuc A06B-6093-H114 est le SVU1-80 — l'unité monotension la plus performante en courant de la famille d'amplificateurs d'asservissement série Beta A06B-6093, avec une sortie nominale de 15,0 A et un transistor interne de classe 80. Il a une largeur de 45 mm et utilise un dissipateur thermique externe.

L'architecture de ce module diffère de celle des modules SVM de la série Alpha avec lesquels il partage parfois une armoire, et ces différences sont importantes lors de sa sélection, de sa maintenance ou de son remplacement.

La différence architecturale la plus importante est l'alimentation. Les modules SVM Alpha (séries A06B-6079, A06B-6096) tirent leur puissance de fonctionnement du bus CC PSM partagé — ils prennent leur entrée haute puissance du rail CC régulé de 283–325 V que le module d'alimentation génère et distribue.

Le SVU Beta est auto-alimenté : il se connecte directement à l'alimentation CA de l'installation, possède son propre redresseur interne pour générer son CC de fonctionnement et fonctionne complètement indépendamment de tout module PSM.

Une armoire avec des unités SVU Beta à côté d'un amplificateur de broche Alpha présente deux architectures d'alimentation distinctes coexistant ; les unités SVU tirent du courant CA, le SPM tire du bus CC PSM.

Cette indépendance architecturale contribue à faire de la série Beta une solution économique pour les configurations de machines où les performances complètes de classe Alpha ne sont pas requises sur tous les axes.

Une machine-outil où un ou deux axes nécessitent uniquement des performances d'asservissement modérées pour les tâches de positionnement — une table rotative, un entraînement de changeur d'outils automatique, une navette de palettes — peut utiliser des modules SVU Beta sur ces axes sans dimensionner le PSM pour leur demande de courant.

Le PSM est dimensionné uniquement pour les axes qui en tirent leur alimentation (modules SVM et SPM Alpha).

Les SVU Beta sont budgétisés séparément par rapport au circuit d'alimentation CA.

La sortie nominale de 15,0 A du SVU1-80 alimente le servomoteur Beta b22/2000 — le moteur de la série Beta de Fanuc avec un couple nominal de classe 22.

À 15 A en continu, ce moteur peut supporter un couple d'axe important pour des passes de coupe soutenues et gère les exigences d'accélération d'un axe CNC de production sans surchauffe ni limitation de courant continue.

Spécifications clés

Entrée monophasée et triphasée — Pourquoi les deux sont importantes

Le SVU1-80 accepte une entrée CA monophasée ou triphasée. Cette flexibilité n'est pas une caractéristique secondaire ; c'est l'une des raisons pour lesquelles la famille Beta SVU a été conçue pour les applications qu'elle dessert.

Dans les machines-outils, il est courant que les axes auxiliaires ou secondaires soient alimentés par des alimentations monophasées au sein de l'armoire électrique, tandis que les axes principaux et la broche tirent du circuit principal triphasé.

La capacité monophasée du SVU signifie que ces axes auxiliaires peuvent être desservis par le même entraînement d'asservissement Beta sans nécessiter de sous-panneau triphasé.

En monophasé 220–240V, le SVU1-80 consomme 27A en entrée. En triphasé 200–240V, la même sortie nominale de 15A consomme 17A par phase. La différence de courant d'entrée n'est pas surprenante — la distribution d'énergie monophasée à la même sortie nécessite un courant de ligne plus élevé.

Le câblage de l'armoire pour le SVU1-80 doit être dimensionné pour la configuration d'entrée utilisée par l'installation ; le câblage et le fusible monophasés de 27A sont différents du triphasé de 17A, et les deux dépassent la puissance de sortie de 15A du module, nécessitant une protection de circuit appropriée.

Dissipateur thermique externe de 45 mm — Exigences d'installation physique

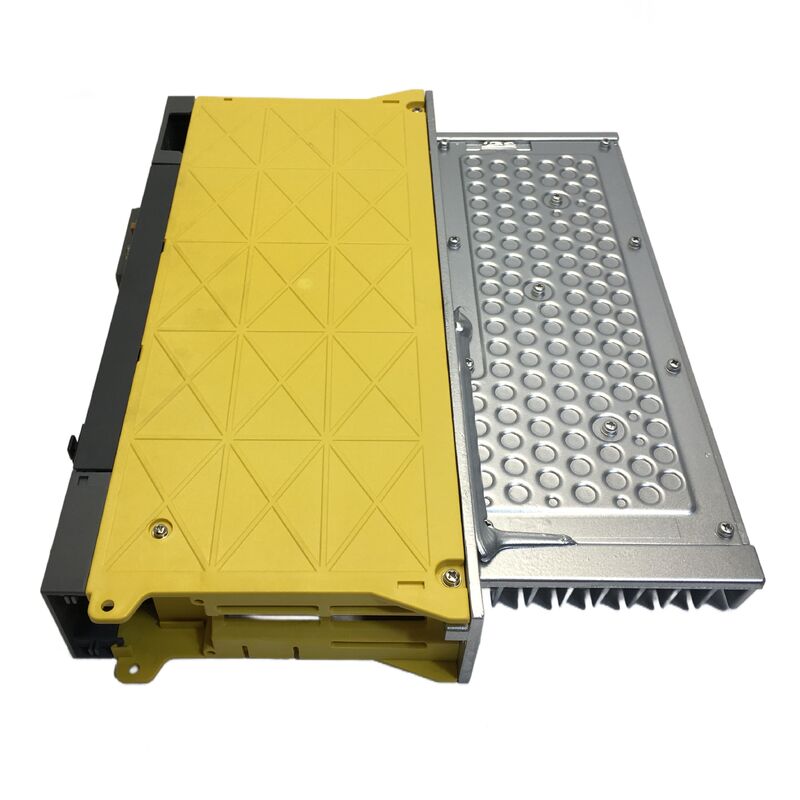

Le boîtier de 45 mm de large du SVU1-80 est la caractéristique de forme compacte de la série Beta SVU. Le dissipateur thermique externe dépasse de la face avant du module — dans une installation d'armoire standard, les ailettes du dissipateur thermique traversent une découpe du panneau arrière ou sont disposées le long du côté du module.

Un flux d'air adéquat sur les ailettes du dissipateur thermique doit être assuré. Sans refroidissement suffisant, la température du dissipateur thermique monte vers le seuil de protection thermique du module, produisant des alarmes de température et finalement un arrêt de protection.

Dans les configurations d'armoires étroites, la largeur de 45 mm est un atout, mais l'exigence de flux d'air du dissipateur thermique doit être prise en compte dans la conception thermique de la section de l'armoire où le SVU1-80 est monté.

Placer le SVU1-80 à côté d'autres composants générant de la chaleur sans tenir compte de la contribution thermique combinée et du flux d'air disponible dans l'armoire est une erreur d'installation courante qui entraîne des arrêts thermiques prématurés lors d'un fonctionnement à cycle de service élevé.

Cartes internes et considérations de réparation

Le SVU1-80 contient deux cartes principales : la carte de câblage A20B-3200-0132 et la carte de contrôle A20B-2100-0184. Aucune n'est disponible séparément par les canaux de distribution standard. Lorsqu'une défaillance au niveau de la carte se produit, la résolution est l'échange de l'unité entière ou la réparation spécialisée au niveau des composants de la carte.

L'affichage diagnostique à 4 LED sur la face avant du SVU1-80 fournit un codage d'alarme qui identifie la classe de défaut lorsque l'unité entre dans un état d'alarme.

Les codes d'alarme pour la série Beta SVU sont documentés dans le manuel de maintenance des unités d'asservissement Fanuc Beta et diffèrent de ceux utilisés par la famille SVM Alpha.

Lors du diagnostic d'un défaut sur le SVU1-80, utilisez la référence d'alarme Beta SVU, et non le tableau d'alarme SVM Alpha — le même schéma de LED peut indiquer un type de défaut différent entre les deux familles de produits.

SVU Beta dans la chaîne FSSB

Le A06B-6093-H114 utilise la communication FSSB — fibre optique — pour se connecter à la carte d'asservissement de la CNC, le plaçant dans la même chaîne FSSB que tous les modules SVM Alpha du système. Du point de vue de la CNC, le Beta SVU1-80 est un axe sur la chaîne FSSB comme tout autre ; il reçoit les commandes de position et renvoie le retour de vitesse et de position via le même lien numérique FSSB qui se connecte aux modules Alpha.

La différence d'architecture d'alimentation (auto-alimenté CA vs bus CC PSM) est transparente pour la CNC.

Le câblage FSSB par fibre optique entre la CNC et le Beta SVU doit être maintenu propre et intact.

Les connecteurs FSSB contaminés par des brouillards de liquide de refroidissement ou des particules d'usinage peuvent produire des alarmes de communication intermittentes difficiles à distinguer des défauts d'entraînement sans isoler le câble et le connecteur comme première étape de diagnostic.

FAQ

Q1 : Le SVU1-80 est auto-alimenté par l'alimentation CA. Cela signifie-t-il qu'il peut fonctionner complètement indépendamment, sans aucun autre module d'entraînement Fanuc dans l'armoire ?

Le circuit d'alimentation moteur du SVU1-80 est indépendant du PSM — il n'a pas besoin du bus CC pour entraîner le moteur. Cependant, la commande CNC qui émet les commandes de position au SVU1-80 via FSSB doit être alimentée et opérationnelle.

De plus, si le circuit de sécurité de la machine exige que le PSM ou d'autres modules soient sains avant que le signal d'activation de l'asservissement du SVU1-80 ne soit libéré, le SVU1-80 ne fera pas fonctionner les axes même si sa propre alimentation est présente.

Le concept d'auto-alimentation signifie uniquement que le SVU1-80 ne charge pas le bus CC du PSM, et non qu'il s'agit d'une unité autonome.

Q2 : Le A06B-6093-H114 SVU1-80 peut-il remplacer le SVU1-40 (A06B-6093-H113) sur une machine où le variateur de classe 40 est tombé en panne ?

Le SVU1-80 a un courant de sortie nominal plus élevé (15A contre 12,5A pour le SVU1-40) et un transistor interne plus grand. Si le moteur connecté était à l'origine un moteur Beta b12/2000 ou similaire de classe 40, l'installation du SVU1-80 entraîne le même moteur mais avec un courant disponible plus élevé que celui pour lequel le moteur a été conçu.

Les paramètres d'asservissement (limites de courant, paramètres spécifiques au moteur) doivent être réglés pour le moteur réellement connecté, et non pour le maximum du nouvel amplificateur. Si les paramètres moteur d'origine du SVU1-40 sont chargés et que le courant disponible plus élevé du SVU1-80 est correctement limité dans l'ensemble des paramètres d'asservissement, la combinaison peut fonctionner.

Cependant, la solution correcte est toujours de faire correspondre le SVU à la classe du moteur ; les paramètres du SVU1-40 adaptés au moteur évitent toute ambiguïté.

Q3 : L'annonce du produit indique que celui-ci est désigné à la fois comme SVU-40 et SVU1-80. Pourquoi ces désignations différentes ?

Certaines annonces de produits antérieures pour le A06B-6093-H114 portent des désignations "SVU-40" issues d'anciennes conventions de numérotation de pièces Fanuc, tandis que la désignation Fanuc actuelle correcte pour l'unité avec une sortie de 15A est SVU1-80.

Les numéros de suffixe dans la désignation de la famille SVU (SVU1-4, SVU1-12, SVU1-20, SVU1-40, SVU1-80) correspondent à des codes de classe de courant, et non directement à des valeurs en ampères. SVU1-80 ne signifie pas 80 ampères — c'est un indice dans la série, avec un courant de sortie réel de 15A.

Le "40" dans certaines annonces héritées fait probablement référence à l'ancien système de dénomination.

Lors de la commande, utilisez le numéro de pièce A06B-6093-H114 pour spécifier sans ambiguïté cette unité.

Q4 : Comment le SVU1-80 communique-t-il avec la CNC par rapport aux anciennes unités Beta SVU avec interface PWM ?

Le A06B-6093-H114 utilise le FSSB — le bus série fibre optique introduit avec la génération 16i/18i des commandes CNC. Les anciennes unités Beta SVU (avec interface PWM ou I/O link, différents sous-numéros A06B-6093) utilisent un train d'impulsions ou une interface électrique pour communiquer avec les anciennes séries CNC.

Les unités SVU FSSB ne sont pas interchangeables avec les unités SVU à interface PWM sur la même machine ; la carte CNC détermine le type d'interface requis.

Les machines avec des CNC 15i, 16i, 18i ou 21i utilisent le FSSB ; les machines avec des commandes plus anciennes de série 0 ou 15 peuvent utiliser des unités Beta SVU à interface PWM avec des numéros de pièce différents.

Q5 : L'affichage à quatre LED du SVU1-80 affiche un schéma d'alarme à la mise sous tension. Quelle est la première étape de diagnostic correcte ?

Enregistrez le schéma exact des LED (les quelles des quatre LED sont allumées, les quelles sont éteintes, les clignotements éventuels) et croisez-le avec le tableau des codes d'alarme des unités d'asservissement Fanuc Beta dans le manuel de maintenance A06B-6093.

Ne supposez pas que le schéma des LED correspond au tableau d'alarme SVM Alpha — le codage est différent.

Une fois le code d'alarme identifié, le manuel décrit la condition de défaut et le chemin de diagnostic recommandé.

Avant d'examiner le SVU1-80 lui-même, vérifiez la connexion du câble FSSB et les connexions du câble d'alimentation moteur ; les erreurs de communication FSSB et les défauts de câble moteur produisent des codes d'alarme qui n'indiquent pas de défaut interne du variateur.
