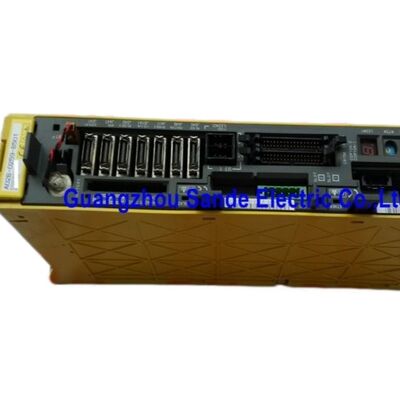

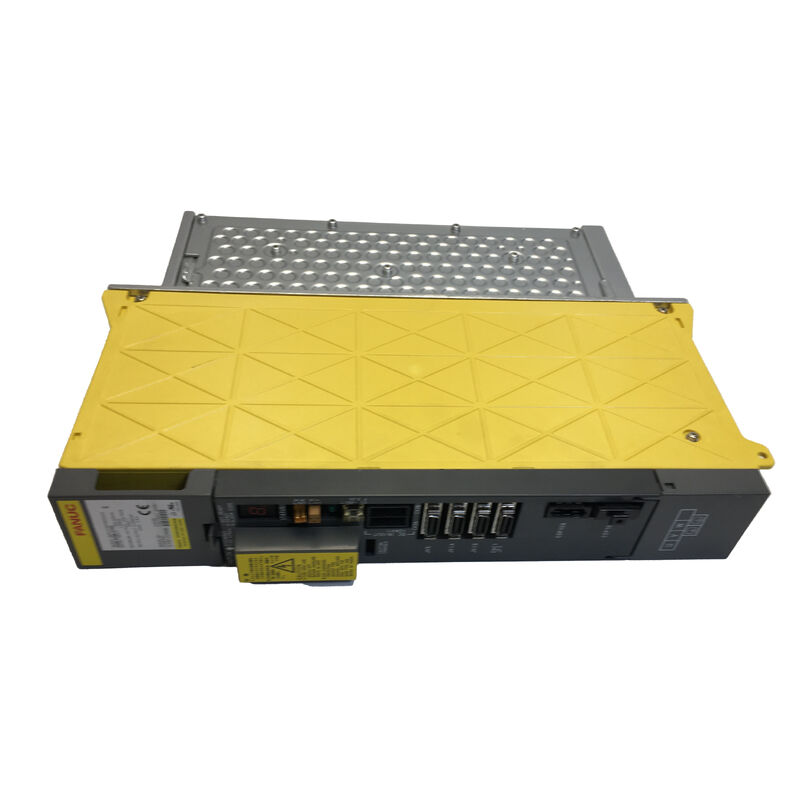

Module amplificateur servo Fanuc A06B-6096-H205 A06B6096H205 A06B-6096-H205

Le module d'amplificateur de servo-alpha FANUC A06B-6096-H205 SVM2-20/40

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est unModule de servo-amplificateur à deux axesdans la série Alpha, identifié dans le manuel de description FANUC commeLe modèle SVM2-20/40Pour leInterface du FSSBDans la section des commandes officielles pour la série d'entrée de 200 V, il est indiqué comme un module standard avec des dimensions externes de380 × 60 × 307 mm, ce qui le place dans la classe d'amplificateurs compacts multi-axes utilisés où l'espace d'armoire et l'intégration propre de l'axe sont tous deux importants.

C'est le genre de module que les acheteurs recherchent généralement lorsque la machine ne demande pas une rénovation générale, mais un remplacement correct et identique qui correspond à l'architecture d'entraînement d'origine.

En termes de service pratique, cela importe plus que le langage générique "haut rendement".

Un module SVM2 correct rétablit la structure d'axe prévue, maintient le câblage et la logique d'interface alignés sur le système d'origine,et réduit le risque de transformer un remplacement de pièces en un problème de mise en service.

Paramètres clés

Profil technique

Les groupes manuels de FANUCLe modèle SVM2-20/40sous le tableau de spécifications des servomodules individuels de la série d'entrée 200 V, et la convention de dénomination est conforme à un dispositif à deux axes de capacité mixte.

Dans le même ensemble manuel, le tableau de dissipation thermique montreA06B-6096-H205 Les produits de base doivent être présentés dans les conditions suivantes:avec un exemple de couplage moteur deLe montant de l'aide est calculé en fonction de l'expérience acquise.etLe produit doit être soumis à un contrôle d'approvisionnement., ce qui est utile pour comprendre la classe de combinaison d'axes prévue par cet amplificateur.

La FANUC indique également, en tant que spécification commune SVM, que la principale méthode de commande du circuit estcontrôle PWM sinusoïdal avec pont à transistors (IGBT).

Ce qui rend ce modèle commercialement précieux n'est pas seulement qu'il est à deux axes, mais qu'il combine deux classes de servo différentes dans une empreinte de module.

C'est souvent exactement ce dont ont besoin les anciennes plates-formes de machines FANUC: un corps d'amplificateur, deux servo-canaux coordonnés et une disposition de cabine déjà conçue autour de ce format.Cela signifie une planification de remplacement plus rapide et moins de surprises pendant l'installation.

Contextes d'application et de remplacement

Pour les utilisateurs industriels, le véritable point décisif est la compatibilité: un amplificateur à deux axes n'est pas interchangeable simplement parce qu'un autre appareil ressemble ou a le même préfixe de famille.Le manuel de FANUC insiste sur le choix d'un amplificateur adapté à l'interface entre le CNC et le SVM, ce qui est particulièrement important ici parce queA06B-6096-H205 est la version FSSBde la famille des modules.

Dans une machine de travail, cet amplificateur serait généralement choisi par des techniciens et des acheteurs de pièces qui ont besoin de préserver la distribution d'axe d'origine et d'éviter de modifier la topologie de commande existante.

Cela le rend approprié pour les stocks de réparation, les projets de reconstruction de machines et les environnements de production où le coût des temps d'arrêt est beaucoup plus élevé que le coût de l'approvisionnement du modèle exact.

Questions fréquentes

Q1: Quel est exactement le A06B-6096-H205 dans la gamme FANUC?
Il s'agitModule de servo-amplificateur à 2 axes de la série Alpharépertorié par FANUC commeLe modèle SVM2-20/40avec unInterface du FSSBdans la série d'entrée de 200 V.

Cette désignation officielle est importante parce qu'elle vous dit que ce n'est pas un amplificateur à un axe générique,mais un module mixte à deux axes destiné à s'adapter à un entraînement spécifique et à une architecture de communication CNC.

Q2: Pourquoi la désignation ₹20/40 est-elle importante?
Dans la présentation des spécifications de FANUC,Le modèle SVM2-20/40apparaît dans les tableaux de spécifications individuelles regroupés d'une manière qui s'aligne sur un format à deux axes de capacité mixte et le tableau de dissipation thermique donne un exemple officiel d'appariement deLe montant de l'aide est calculé en fonction de l'expérience acquise.etLe produit doit être soumis à un contrôle d'approvisionnement.pour ce numéro de commande exact.

Pour un ingénieur ou un acheteur, c'est plus utile qu'une étiquette de vente car cela montre que le module appartient à une classe à double axe avec des capacités de canal différentes plutôt que deux sorties identiques.

Q3: Ce module est-il uniquement destiné aux systèmes FSSB?
Oui, d'après la section des commandes de FANUC,A06B-6096-H205 Les produits de base doivent être présentés dans les conditions suivantes:est leInterface du FSSBversion du SVM2-20/40.

Cela importe pendant le remplacement parce que les numéros de commande de la série 6096 sont séparés des autres variantes d'interface dans le manuel,donc la famille d'interfaces correcte doit être assortie avant l'achat ou l'installation.

Q4: Qu'est-ce qui doit être vérifié avant de remplacer un A06B-6096-H205?
Le numéro de pièce installé, le type d'interface, la disposition initiale des axes de la machine et l'espace de l'armoire doivent être vérifiés en premier lieu.FANUC note également que les utilisateurs doivent s'assurer que la combinaison moteur/amplificateur est appropriée et que des paramètres valides sont spécifiés, car un décalage peut empêcher le fonctionnement normal et endommager l'amplificateur.

Q5: Pourquoi ce modèle est-il utile dans la maintenance CNC ancienne?
Parce qu'il permet à une machine de conserver sa structure d'amplificateur à deux axes sans redessiner le boîtier ou changer l'interface de communication.

Dans les travaux d'entretien réels, cela signifie souvent une récupération plus rapide, moins de re-câblage et moins de risques de défaillances secondaires après l'installation,spécialement sur les machines construites autour de la topologie servo FSSB originale.
