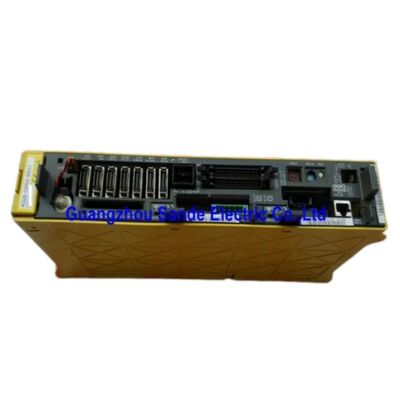

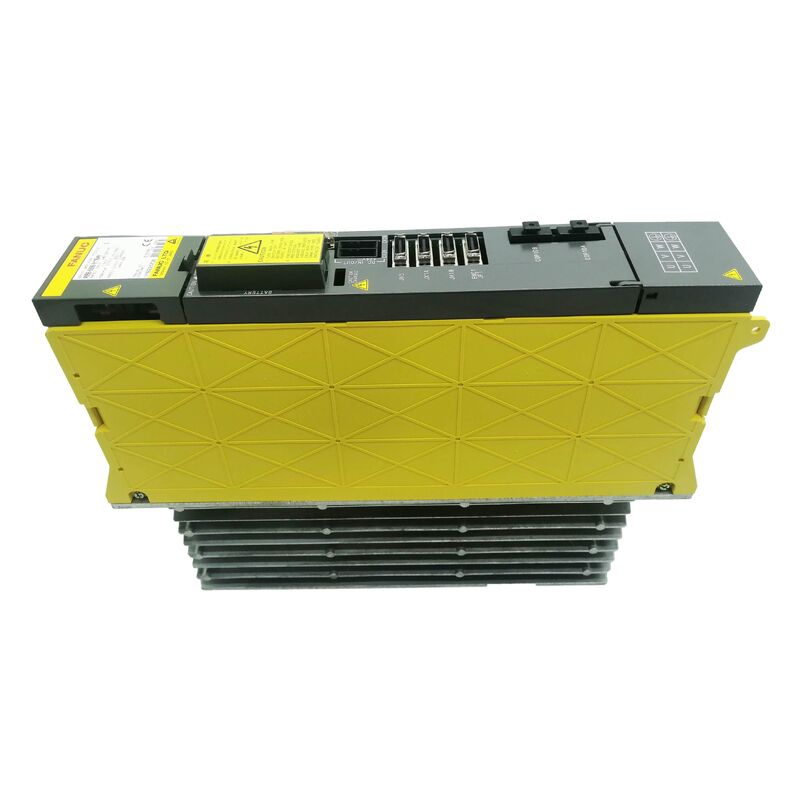

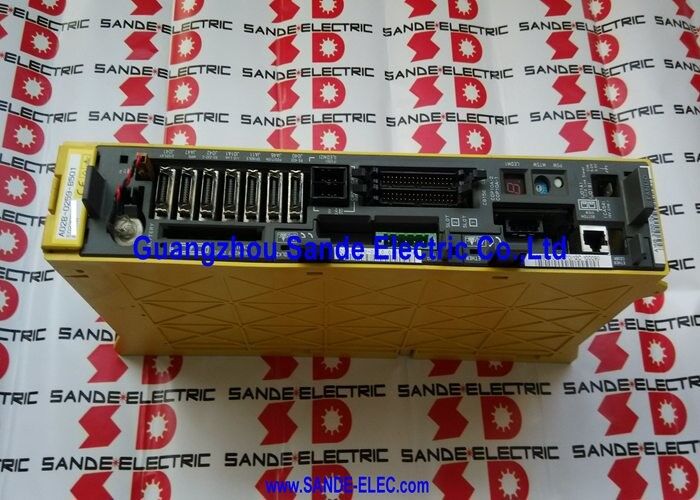

Module amplificateur servo Fanuc A06B-6096-H208 A06B6096H208 A06B-6096-H208

Fanuc A06B-6096-H208 | Module d'asservissement Alpha SVM2-80/80 — 2 axes, 18,7 A par axe, 283–325 V, 9,5 kW, interface FSSB, deux transistors de 150 A, compatible avec les moteurs Alpha 12/2000 et 22/2000

Vue d'ensemble

Le Fanuc A06B-6096-H208 est le SVM2-80/80 — un module d'asservissement alpha à deux axes qui fournit 18,7 A de courant de sortie nominal continu sur chacun des deux axes indépendants, tirant sa puissance de fonctionnement du bus CC du PSM pour un total de 9,5 kW.

À 18,7 A par axe, le SVM2-80/80 entraîne les moteurs alpha des classes 12/2000 et 22/2000 — moteurs capables d'une puissance de sortie nominale continue de 1,2 kW à 2,2 kW, couramment utilisés pour les axes principaux (X, Y, Z) des centres d'usinage de taille moyenne, des tours et des machines spéciales multi-axes.

Les deux modules de transistors de 150 A à l'intérieur confèrent au SVM2-80/80 une capacité de courant de crête substantielle. Chaque transistor dessert un axe : un transistor de 150 A pour une sortie nominale de 18,7 A donne au module un rapport crête/continu interne qui permet des profils d'accélération agressifs sans déclenchement de protection du transistor.

Le moteur d'asservissement alpha 22/2000, l'un des accouplements moteurs typiques pour ce module, peut exiger 40–50 A du variateur lors d'une forte accélération — le transistor de 150 A gère cette transition avec marge, tandis que les 18,7 A nominaux régissent la charge thermique continue.

L'interface fibre optique FSSB (Fanuc Serial Servo Bus) place le SVM2-80/80 dans l'architecture de variateur de la génération 16i/18i.

Alors que l'équivalent A06B-6079-H208 aurait utilisé une interface série électrique de type A ou B pour communiquer avec une carte d'asservissement CNC de génération plus ancienne, l'A06B-6096-H208 se connecte via un câble fibre optique à la carte FSSB de la CNC.

La sortie moteur, les transistors internes et la connexion du bus CC sont identiques entre les deux gammes de produits ; seul le chemin de communication CNC change.

Spécifications clés

Deux variantes de carte de câblage — Crucial lors de la commande

L'A06B-6096-H208 est produit avec deux spécifications de carte de câblage différentes : A16B-2203-0594 et A16B-2202-0774.

Ces cartes ne sont pas interchangeables ; elles ont des configurations de circuits et des géométries de connexion différentes. Les deux cartes apparaissent dans la série de production SVM2-80/80, et la distinction entre elles affecte le sourcing de remplacement.

Pour un achat d'échange spécifique à la machine, l'approche la plus simple consiste à photographier le numéro de pièce de la carte de câblage sur l'unité d'origine avant qu'elle ne soit mise hors service, puis à confirmer que l'unité de remplacement porte la même carte.

Si l'unité d'origine a déjà été retirée et que le numéro de la carte est inconnu, un spécialiste disposant d'un stock physique des deux variantes peut guider l'identification à partir du numéro de série de la machine et de la date de mise en service.

L'installation d'une variante de carte de câblage incorrecte entraînera un module qui produira des alarmes ou ne s'initialisera pas correctement — ce n'est pas la conséquence d'une unité défectueuse, mais d'une inadéquation de spécification.

Ce problème à deux variantes est une caractéristique connue de la série SVM2-80/80 et mérite d'être signalé à tout planificateur de maintenance construisant une stratégie de pièces de rechange pour les machines utilisant ce module.

Accouplements moteurs — Ce que 18,7 A entraînent réellement

La puissance nominale continue de 18,7 A est associée dans le guide de sélection des moteurs Fanuc aux moteurs alpha des classes de couple et de vitesse 12/2000 et 22/2000.

L'alpha 12/2000 fournit environ 1,2 kW de puissance nominale à 2000 tr/min ; l'alpha 22/2000 fournit environ 2,2 kW à la même vitesse nominale.

Ce sont les moteurs d'avance standard pour les centres d'usinage de classe moyenne — suffisamment compacts pour s'intégrer dans les arrangements typiques de tourelles de tours CNC ou de colonnes de centres d'usinage, mais suffisamment puissants pour supporter les forces de coupe de l'usinage de production sur des pièces en acier et en aluminium.

Le SVM2-80/80 est également répertorié comme compatible avec le moteur alpha 6/3000 — le moteur de classe 6 Nm optimisé pour un fonctionnement à 3000 tr/min.

Ce moteur offre un couple inférieur à celui du 22/2000 mais une vitesse plus élevée, adapté aux applications où la vitesse de déplacement rapide et de positionnement est plus importante que le couple de coupe soutenu.

La même puissance de sortie nominale de 18,7 A dans le SVM2-80/80 est utilisée car les demandes de courant de crête de l'alpha 6/3000 pendant l'accélération à 3000 tr/min sont comparables.

Position de la chaîne FSSB et axes en cascade

Dans un centre d'usinage typique avec des axes X, Y, Z et B ou C, la chaîne FSSB peut être : CNC → SVM2-80/80 (X, Y) → SVM1-80 ou SVM2-40/40 (Z, B) → fin de chaîne.

Chaque module se connecte au suivant via un court câble de raccordement fibre optique aux connecteurs FSSB sur le panneau latéral ou arrière du module. La CNC reconnaît chaque axe par sa position dans la chaîne FSSB et le numéro d'axe attribué lors de la configuration du système.

Un SVM2-80/80 de remplacement doit être positionné au même endroit dans la chaîne que l'original ; sinon, l'ensemble des paramètres d'asservissement de la CNC attribue les mauvais paramètres d'axe à chaque canal.

Les câbles fibre optique de la chaîne FSSB sont une considération de maintenance qui mérite une attention particulière, aux côtés des modules d'entraînement eux-mêmes.

Les connecteurs fibre optique sont sensibles à la contamination — le liquide de refroidissement, la brume d'huile et les particules métalliques de l'usinage peuvent recouvrir les connecteurs et atténuer le signal optique en dessous du seuil, produisant des alarmes de communication d'axe qui ressemblent à des défaillances d'entraînement.

L'inspection et le nettoyage des connecteurs FSSB avec des outils de nettoyage optique appropriés avant de condamner un module d'entraînement permettent d'éviter des échanges inutiles.

FAQ

Q1 : Le SVM2-80/80 a deux axes nominalement à 18,7 A chacun. Ces deux axes peuvent-ils fonctionner simultanément à pleine puissance nominale, ou la puissance du bus de 9,5 kW limite-t-elle le fonctionnement simultané ?

Les deux axes peuvent fonctionner simultanément à leur sortie nominale de 18,7 A. La puissance totale du bus de 9,5 kW reflète la sortie nominale simultanée des deux axes combinés.

À 18,7 A chacun dans une alimentation moteur de 230 V, chaque axe délivre environ 4,3 kW, soit un total d'environ 8,6 kW — dans la limite de puissance du bus de 9,5 kW avec une marge pour les pertes et les transitoires de crête.

Le module est conçu pour un fonctionnement simultané à double axe ; c'est son cas d'utilisation principal dans les configurations d'usinage à deux axes.

Q2 : L'A06B-6096-H208 peut-il être connecté au même bus CC qu'un A06B-6079-H208 dans la même machine ?

Non. Les modules SVM A06B-6096 (FSSB) et A06B-6079 (Type A/B) ne sont pas électriquement compatibles sur le même bus CC. Plus concrètement, une machine possède une seule CNC avec un seul type d'interface d'asservissement — elle dispose soit de la capacité FSSB (nécessitant un A06B-6096), soit du type A/B (nécessitant un A06B-6079).

Le mélange des deux types de modules dans le même rack de variateur n'est pas une configuration prise en charge.

Q3 : Un axe du SVM2-80/80 affiche une alarme mais l'autre axe fonctionne. Le module entier doit-il être échangé, ou seul l'axe affecté peut-il être réparé ?

Si le défaut est diagnostiqué au module de transistor de 150 A desservant l'axe défaillant, ce transistor peut être remplacé séparément — les deux transistors sont des pièces remplaçables.

Si le défaut se situe dans la carte de câblage ou la carte de contrôle, celles-ci ne sont pas disponibles séparément, et un échange complet de l'unité ou une réparation spécialisée de la carte est nécessaire.

Le remplacement d'un seul transistor par un technicien compétent avec les bonnes pièces est une réparation rentable lorsque le défaut est isolé au transistor de sortie.

Le remplacement d'un transistor sans identifier la cause première (un défaut d'enroulement moteur qui a détruit le transistor) risque une récidive immédiate du nouveau composant.

Q4 : Quelle batterie à l'intérieur du SVM2-80/80 nécessite un remplacement périodique, et que se passe-t-il si elle n'est pas remplacée ?

Le SVM2-80/80 contient une batterie de secours qui maintient les données de position absolue dans les codeurs d'impulsion des moteurs connectés lorsque l'alimentation de la machine est coupée. La défaillance de la batterie entraîne la perte de la référence de position absolue au démarrage, nécessitant un retour de référence de l'axe (retour à zéro) avant que les axes ne puissent être utilisés en mode automatique.

Le remplacement de la batterie est un élément d'entretien périodique standard — la batterie de remplacement est disponible en tant que pièce de rechange Fanuc.

Le module affiche une alarme de batterie faible (SV000 ou avertissement de batterie similaire) avant la défaillance complète de la batterie, fournissant un préavis que le remplacement est dû.

Q5 : Comment un ingénieur vérifie-t-il que l'unité de remplacement A06B-6096-H208 possède la bonne carte de câblage pour la spécification d'origine de la machine ?

Avant d'expédier l'unité d'origine pour échange, photographiez le numéro de pièce de la carte de câblage imprimé sur la carte elle-même — il est visible sans démonter le module à travers la zone d'inspection du module ou un démontage partiel.

Notez le numéro (A16B-2203-0594 ou A16B-2202-0774) et incluez ces informations lorsque vous contactez un fournisseur de remplacement.

Les fournisseurs d'échange réputés confirmeront la variante de la carte de câblage de leurs unités disponibles avant l'expédition.

Si la confirmation de la carte d'origine n'est pas possible, fournissez le numéro de série de la machine et la date d'achat de la CNC à un spécialiste Fanuc, qui pourra croiser ces informations avec la période de production probable et déterminer quelle variante de carte était standard à cette époque.
